LD200投影显示单元特点及优势 1、 采用全新LED光源技术 采用超长寿命（60000小时）绿色环保的新一代LED光源，从根本上解决了传统UHP光源的各种弊端，能够真正实现免维护，提供更加丰富的色彩表现范围及色彩饱和度，可以呈现最真实生动的自然色彩。  相比传统的UHP有以下优势 超长光源寿命： 采用LED固态光源寿命可达60,000 小时（超过五年）。完全超越传统的UHP光源。 绿色环保：LED光源不含汞有害物质，无红外、紫外辐射，是一种环保的"绿色"光源。 灯泡即时点亮： LED灯泡可点亮瞬时达到最高亮度，实现即点即亮，传统UHP光源点需要经十几秒钟才能达到最高亮度。 无色轮结构：红、绿、蓝三色LED高速开/关切换性能，效果媲美于三片式DLP，无色轮彩虹效应，从根本上避免了传统色轮设计的旋转噪音、寿命及机械故障等问题。 色域更宽、色彩更生动： LD200系列单元具有更加丰富的色彩表现范围及色彩饱和度，能够呈现出最真实生动的自然色彩。   LED与UHP色谱特性对比 逐帧的亮度控制、保证整屏均匀如一：UHP灯只有10-25%的亮度调节。高速运转的LED灯能够实现帧对帧的亮度调节，不再需要机械光圈调节亮度。 节省成本、真正免维护：LED光源机芯没有类似灯泡、滤网、色轮和机械光圈等消耗组件，可大大节省运行成本；同时投影机芯采用全密封防尘光学设计，再加上LED光源长寿命的特点，使显示墙实现真正的免维护。  LED光源投影机芯工作原理 2、采用顶尖0.95"SXGA+ LVDS DMD显示芯片 采用最顶尖的0.95" SXGA+（1400×1050）分辨率12º 偏转角LVDS DMD显示芯片、 DarkChip3™技术、极致色彩™ (BrilliantColor™)技术及高灰度等级三维高频脉冲电路，可显著增强对比度，突出画面的景深感和锐度，提高黑白色的纯度，色彩层次过渡更加平滑细腻，无论是静态还是动态图像均能完美再现。 3、全维互馈式光学调整机构（需提供反射镜装置图或照片）   机身六轴调整+反射镜调整专利技术è全维互馈调整机构 4、独有的高度智能散热系统 采用专用散热通道，风扇工作状态根据环境温度智能自动调节，具有低噪音、环保节能、屏蔽防尘等特点，同时电源和电路系统设有多重电子保护系统，确保稳定性及安全性。 5、Color7色彩精密调整电路 LD200投影单元采用7色域（RGBCMYW）精密调整电路，可精确调整7色色域及混合色增益差，使图像画面拥有更丰富的色彩表现，整屏的色彩均匀度达到完美境界。         6、数字亮度渐匀平衡电路 CNIT-LD200系列投影单元采用数字渐匀平衡电路，使得从单屏到全屏均实现了亮度的均匀分布，避免了Hot-Spot（亮斑）效应，实现了多屏拼接的浑然一体效果。   7、3D梳状滤波技术 CNIT－LD200 单元投影机芯采用3D梳状滤波技术，消除动态视频图像的边缘锯齿，图像更加清晰、细腻，大幅提高动态视频的画质，提供更真实流畅的图像画面。 8、12比特Gamma调整电路 采用12bit Gamma调整电路，可进行亮暗区及中间区域的灰度梯度渲染，使画面色调变化连续平滑，实现更加细腻与极富空间感与真实感的图像效果，图像噪声消失，画面质量稳定。 9、丰富的内置图像处理器功能 CNIT-LD200系列投影单元内置图像处理器采用全集成电子模块主板设计及多通道数字图像处理模块技术，实现了视频/RGB信号的独立通道处理，可支持单屏同时开启3个动态信号窗口（包括VGA、RGBHV、Video、DVI、YPbPr），信号窗口可实现无极缩放、移动、跨屏、漫游、拼接以及全屏显示，具备卓越的图像处理速度、图像质量及高度稳定性。 10、智能故障随动控制系统 LD200投影单元采用先进的LED智能故障随动控制系统，维护人员可以通过LED灯随机的色彩、闪烁频率等组合方式快速直观地诊断投影单元的工作状态或故障状态，使维护工作更为简单快捷。 11、最优映射匹配屏幕设计 与其它厂家产品使用同一种固定屏幕的做法不同，博康投影单元的屏幕是依据机芯光学性能及不同应用场合（大屏规模、环境亮度、视角等）而专门设计的，使增益、视角、屏幕焦距、镜头焦距、环境均达到最佳匹配。 12、标准化的通用型箱体设计 博康多媒体研发的标准化通用型大屏幕拼接箱体设计，可兼容不同的投影光机引擎，仅通过更换光机引擎而无需更换箱体便可满足用户的升级换代需求， 降低升级成本。   技术参数表： 显示方式 DLP™方式，单片0.95" LVDS DMD芯片 显示分辨率 物理分辨率：1400X1050 亮度 650ANSI（典型值） 对比度 2000:1（典型值） 均匀度 ＞95% 屏幕增益 ≥2.4（或专选屏幕） 光源 LED（RGB） 光源寿命 60000小时 输入接口   模拟RGB1 Dsub-15p 模拟RGB2 5BNC 复合视频 BNC（NTSC, PAL, SECAM） 数字RGB1 DVI-I 数字RGB2 DVI-D HDTV Y/Pb/Pr, 支持480i, 480P, 720P, 1080i, 1080p RS232C D-Sub 9p RS422 RJ45 输出接口 复合视频 BNC 数字RGB DVI-D RS422 RJ45 内置图形处理器 内置画中画功能（兼容PIP2: RGBHV,YPbPr,C-VIDEO） 视角 水平：160度；垂直：80度 调节控制项目 电源on/off；输入选择；对比度；亮度；图像位置；时钟频率；时钟相位；白平衡；缩放比例；状态需求；ID (设置, 清除) ；七色域等等 功耗 300w 电源 AC100-240V（10%）50/60Hz 工作环境温度 0℃-40℃，建议最佳工作温度22±5℃ 工作环境湿度 10％-90％，无凝露   产品规格型号： 型号 CNIT-LD200-50 CNIT-LD200-60 CNIT-LD200-67 屏幕类型 复合玻璃树脂 复合玻璃树脂 复合玻璃树脂 水平视角 170°/160° 170°/160° 170°/160° 垂直视角 110°/80° 110°/80° 110°/80° 屏幕对角线尺寸（英寸） 50″ 60″ 67″ 外形尺寸 A(mm) 1016 1220 1365 B(mm) 762 915 1024 C(mm) 696 753 835 D(mm) 1112 1264 1381 *规格如有变动，恕不另行通知，以实际产品为准

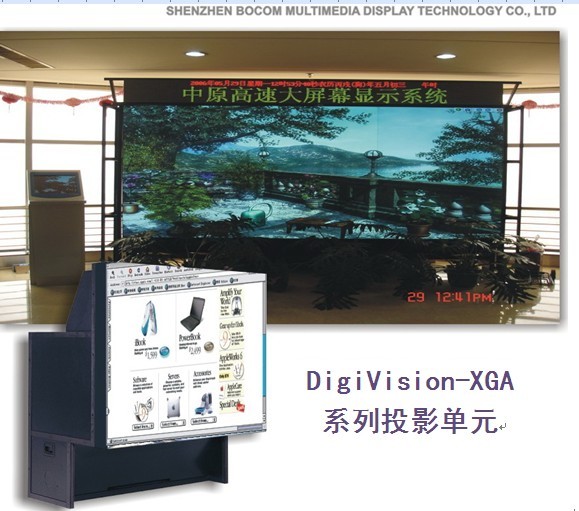

DigiVision-XGA系列投影单元包括50、60、67英寸DLP投影单元，采用TI最新的LVDS-DLP技术和DDP3020芯片组，以1024*768的物理分辨率、以640*480---1600*1200的兼容分辨率，实现高清图像的输入显示。

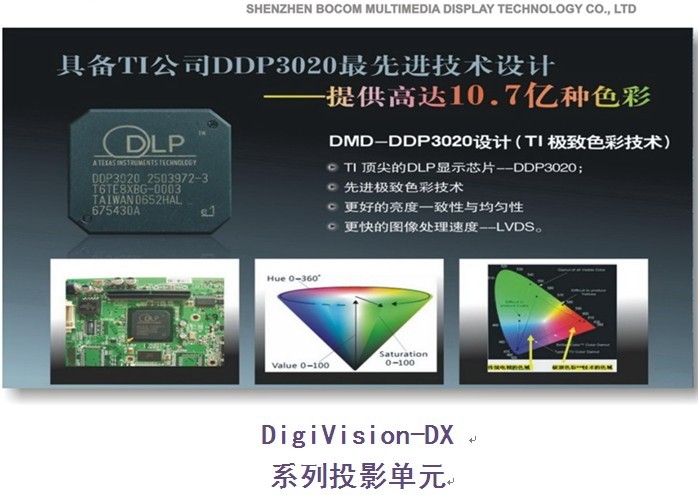

DigiVision-DX 系列投影单元参数                                           型号 DigiVision- DX50D DigiVision- DX60D DigiVision- DX67D DigiVision- DX80D DigiVision- DX84D DigiVision-DX67D DigiVision-DX80D DigiVision-DX84D 长度(mm) 1016 1220 1365 1625 1707   宽度 (mm) 762 915 1024 1219 1280   厚度 (mm) 655 740 820 990 1000   屏幕种类 玻璃树脂复合屏幕 XPS幕 BETA幕   屏幕增益 ≥3.7±0.5 ≥1.9 ≥2.0   显示方式 DLPTM方式， 0.7” 单片 LVDS-DMDTM   分辨率 物理分辨率:：1024*768; 工作分辨率：1600*1200   输出亮度 950 ANSI (单灯); 1500 ANSI (双灯)   对比度 ≥2000:1   均匀度 ≥95%   信号输入接口 2路模拟 RGB、1路数字 RGB、1路复合视频、 1路 HTDV   输出接口 视频： BNC；数字RGB：DVI-D24P   输入信号频率 水平： 15-120KHz、 垂直： 24Hz-120Hz   控制方式 RS232/422   内置图像处理器 支持1*1到8*8的任意思放大   光源功率 100 W---120W之间9级可调   单光源寿命 10,000小时 (100W)； 6,000小进 (120W)   视角 水平： 160°、垂直：80°   调节控制项目 电源：on/off；输入选择；对比度；亮度；图像位置；时钟频率；时钟相位；白平衡；缩放比例；状态需求；ID（设置、清除）；三基色等等   单元功耗 最大380W   电源 AC100-240(10%), 50/60Hz   工作环境温度 0℃-40℃   工作环境湿度 0%--90%，无凝结       数字微镜装置(图1) 像素构成图 (图2)

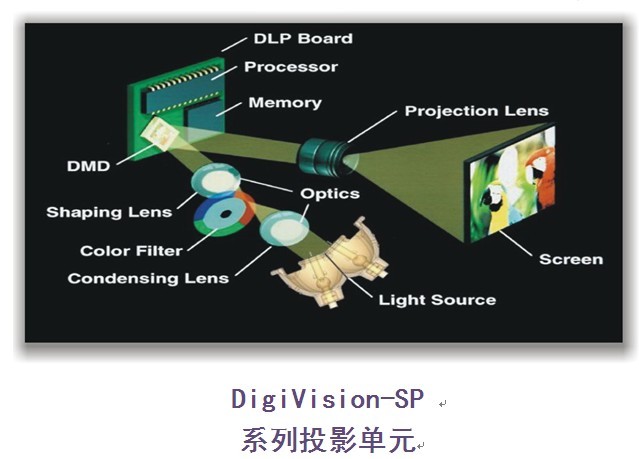

igiVision-SP 系列投影单元数                                             型号 DigiVision-SP67D DigiVision-SP80D DigiVision-SP84D 长度 (mm) 1365 1625 1707 高度(mm) 1024 1219 1280 厚度 (mm) 820 990 1000 屏幕种类 玻璃树脂复合屏幕 XPS 幕 BETA幕 屏幕增益 3.2±0.5 1.9 2.0 显示方式 0.95” 单片 DDR Darkchip2TMDMD 超高显示分辨率 1400x1050 灯泡 智能双灯UHP100/120W 可调 超高亮度 ≥1500 ANSI 流明 超高对比度 ≥1800:1 均匀度 ≥95% 输入输出接口 2路模拟RGB、1路数字RGB、1路复合视频、1路HTDV 输入信号频率 水平： 15-100KHz；垂直：24Hz-120Hz 点时钟 模拟RGB：205MHz；数字 RGB (DVI-D)：165 MHz 内置图像处理器 支持1x1到6x6的任意放大 灯泡寿命 120W—6,000小时；100W—10,000小时 色温 3200K、8000K、9400K可调，RS232方式调整 视角 水平：160°、垂直：80° 功耗 最大320W 电源 AC150-240V±10% , 50/60Hz 储存环境温度、湿度 温度：-20℃---60℃；湿度 5%-90% ，不冷凝 工作环境温度、湿度 温度：10℃---30℃；湿度45%-80% ，不冷凝 像素构成图 (图2) 数字微镜装置(图1)

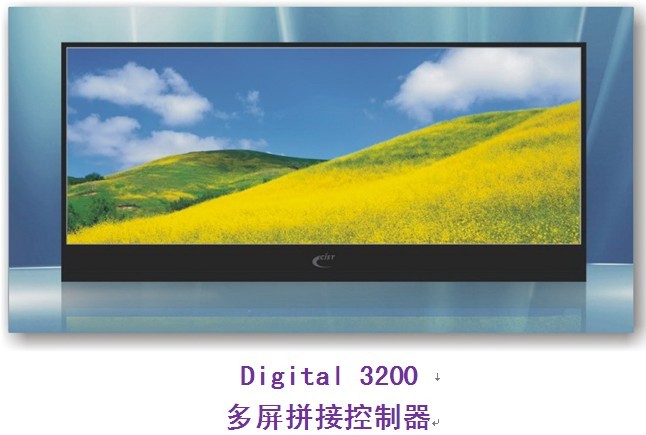

控制器视频显示比较                                                   比较项目 控制器类型 每通道显示视频窗口数 共屏 叠加 跨屏数 普通模拟控制器 ≤1 不能 不能 ≤屏数 高级模拟控制器 1 能 不能 ≤屏数 DIGITAL 3200 9 能 能 与屏数无关 （没有限制） 控制器性能参数                                                     控制器类型 Digital 3200 主机 CPU 酷睿双核 系统内存 2G 硬盘 ≥160GB 预装操作系统 WINDOWS 2000 电源 AC100-240V (10%)50/60Hz， N+1热备份冗余，共600W 计算机信号输入 接口 标准 HD15 路数 2 路/卡， 支持8路同时输入 识别分辨率 640X480-1600X1200 识别方式 自动识别输入格式 网络信号输入 接口 双10/100/1000M自动适应卡 支持接入信号量 ≥10 路 网络协议 TCP/IP、X.11等 视频信号输入 视频制式 PAL/NTSC/SECAM等全视频制式 接口类型 BNC 接口 视频输入路数 1-32 路 单屏视频窗口数 多达9窗口视频叠加 图形输出 容量 4 通道/卡，最大32通道 输出接接口 DVI 输出分辨率 640X480—1600X1200 显存 64M/card 级联控制 支持 稳定性 支持7*24 安装尺寸 ***12面屏以上采用6U机箱，12面屏（含）以下采用4U机箱 工作环境 温度0---40摄氏度；湿度10---90%，无结霜

DIGITAL 4000 parameters                                                 控制器类型 Digital 4000                 主机      CPU Intel 四核CPU， 主频≥2.4G 系统内存 ≥2G 硬盘 ≥160GB 预装操作系统 WINDOWS 2000 电源 AC100-240V (10%)50/60Hz，N+1热备份冗余，共900W                  计算机信号输入  接口 标准HD15 路数 2路/卡， 支持8路同时输入 识别分辨率 640*480-1600*1200 识别方式 自动识别输入格式         网络信号输入   接口 双10/100/1000M自适应卡 支持接入信号量 ≥10路 网络协议 TCP/IP、X.11等                 视频信号输入   视频制式 PAL/NTSC/SECAM等全视频制式 视频总线 支持5GB/s SIP Digital Stream Bus 单通道视频输入路数 16路C-Video/S-Video   最大视频输入路数 128路C-Video/S-Video                         图形输出     容量 4通道/卡，最大40通道 显存 64M/卡，最大640M 视频PIP 64路PIP/卡；单屏16路PIP 输出接口 DVI 最大输出分辨率 1280X 1024—2048X1536 (digital) 1600X1200—2048X1536 (analog) 级联控制    支持 稳定性     支持7*24 安装尺寸     ***12面屏以上采用6U机箱，12面屏（含）以下采用4U机箱 工作环境    温度0---40摄氏度；湿度10---90%，无结霜
