产品概述： BY-RR5245是一款可适用于民爆企业智能门禁系统中的无障碍通道，能准确的鉴别出有卡人员、无卡人员、有卡无权限通过人员，完美的实现了短时间、大人流量通过，并且能对通过通道的每个人员进行身份鉴别。实时采集出入企业厂区和生产工房的人员数据及详细信息，当区域内人员数量超过限定值时，可进行报警提示，便于管理者能够及时发现问题，采取有效的预防措施。 产品参数及特点： 工作频率：13.56MHz±7KHz 符合协议：ISO/IEC15693协议标签（TI,NXP,ST,EM,INFINEON...) 读取距离：单通道通行宽度12 0cm（与天线、标签、环境等因素有关） 红外功能：检测无卡通过及方向判别 通信接口：RS232/RS485、TCP/IP 输出功率：4W以上 识读效率：50张/秒以上 工作温度：-25℃～60℃ 可支持标签二维方向读取 具有无卡进入声光报警、防尾随、反潜回等功能，完全符合出入口要求 其他特征：适用于全天候24小时应 应用场景： 民爆企业主厂区门禁 民爆企业地下入口门禁 民爆企业涵洞门禁

 一、概述 针对民爆企业的安全生产问题及工信部的政策要求，威海北洋电气集团依托优秀的研发团队，采用RFID物联网技术、红外传感技术、视频监控技术、计算机通信技术等多种目前先进技术研制了“民爆企业安全生产智能化管理系统”，该系统能够有力的解决民爆企业人员进出安全管理问题，提升民爆企业的安全管理力度，为民爆企业的安全生产保驾护航。   二、方案介绍 民爆企业智能化管理系统包含智能门禁管理系统、智能车辆管理系统、智能访客管理系统、视频监控系统、智能巡更管理系统等多个子系统，多个子系统使用统一数据库，实现数据共享，提供了管理的便捷性。企业可根据需要选择不同的子模块安装使用。   民爆企业智能化管理系统是在民爆企业控制管理系统问题基础上推出的一种新概念的出入口控制管理系统，很好的解决了民爆企业控制管理系统的缺陷。  多系统统一管理 该系统的使用，将门禁管理、访客管理、车辆管理、视频监控、巡更管理等多个系统融合为一体，解决了以前多系统各自为战、使用繁琐的问题。  解决了人员身份准确鉴别问题 该系统在使用时，为企业内部的每一人员发一张ISO15693协议的高频卡，该卡与人员身份绑定，作为人员身份识别的唯一证据。每一张卡都具有全球唯一的编码，且不可被伪造，安全性极强。  解决了人员统计、提醒问题 该系统实时采集出入企业厂区和生产工房的人员数据及详细信息，当区域内人员数量超过限定值时，进行LED屏显示和声音提示报警，便于管理者能够及时发现问题，采取有效的预防措施。  解决了内部人员正常、快速进入的难题 该系统采用开放式通道进行人员身份验证。开放式通道是一种无障碍的通道，这种方式不需要主动刷卡，人员在通过通道时，通道自动读取人员身上携带的身份卡。通道的宽度达1.2米，可以让人员快速通过。实际使用中，每分钟通过通道的人数能达到100人以上，能准确的鉴别出有卡人员、无卡人员、有卡无权限通过人员，完美的实现了短时间、大人流量通过，并且能对通过通道的每个人员进行身份鉴别。  解决了外来人员（访客）管理的难题 该系统中的智能访客管理系统，解决了传统访客登记管理的种种弊端，实现了电子化、智能化、规范化的访客管理方式。 智能访客管理系统，其内置由公安部统一发放的第二代身份证阅读器，能够有效识别身份证真伪；内置的百万高清摄像头，抓拍访客登记现场照片，做到了证件、人像、身份信息三者合一；访客访问信息数字化保存，超大容量的硬盘，能够保存近800万条访客访问记录，数据永不丢失；统一制式的访客单，规范了单位访客访问方式，提升单位形象。  解决了视频监控画面质量差的问题 该系统采用高清IP网络摄像机，做到了生产工艺流程和危险工作间视频全覆盖，不留死角，可实现生产情况的24小时实时监控。同时实现视频监控图像大屏幕上墙，便于管理人员实时清晰查看。  解决了与其他系统的连接、联动问题 该系统具有丰富的数据接口，能够和用户已有的其它系统实现无缝集成和联动，有利于企业内部信息化的进一步集成与提高。   三、方案子系统及功能介绍 1) 门禁管理系统 门禁管理系统应用于企业的工厂出入口、生产工房防护土堤出入口处。 门禁管理系统实现对进出企业厂区及生产工房的人员身份识别，统计进出生产工房的人员数量，当生产工房内人员数量超过限值时自动报警提醒，以此有效管理厂区的进出人员。该系统的特点是采用无障碍通道机非接触式刷卡，无需手动刷卡，系统自动进行身份识别；同步支持视频抓拍、LED实时信息显示、声音报警提示功能。 2) 访客管理系统 访客管理系统应用于企业厂区出入口值班室内。 访客管理系统可对外部人员（访客）进行有效管理。能够识别、验证访客身份证件（如第二代身份证、驾照、护照等）；可对访客访问现场拍照留存；支持强屏通知、电话通知等内部通知方式；支持访客单打印和访客发放；有效实现外来人员（访客）管理的电子化、智能化、规范化。 3) 车辆管理系统 车辆管理系统应用于企业的工厂出入口、生产工房防护土堤出入口处。 车辆管理系统实现了车辆的（内部车辆、外部车辆）的智能化管理，能够自动识别车辆身份，进行权限判断，同时记录车辆进出的详细信息，便于企业内部的管理。 4) 视频监控系统 高清网络视频安装于生产工房内。 视频监控系统的摄像头采用固定方式安装，做到了生产工艺流程和危险工作间视频全覆盖，即生产线视频覆盖从原材料投料到成品包装、装车的生产工艺流程全过程，覆盖危险工作间及危险品运输通道全区域，不留死角，可实现生产情况的24小时实时监控。同时实现视频监控图像大屏幕上墙，便于管理人员实时清晰查看。 5) 巡更管理系统 巡更管理系统用于企业厂区内部。 巡更管理系统通过在厂区内布置巡更点，加强了巡更人员的巡更力度，保障企业厂区的人员、财产安全。 6) 考勤管理系统 考勤管理系统安装于企业厂区出入口或生产工房出入口处。 考勤管理系统为选配系统，可实现企业内部人员的考勤管理。考勤管理系统配置灵活、可满足用户多种考勤管理制度。 7) 消费管理系统 消费管理系统安装于企业食堂内。 消费管理系统通过安装在企业餐厅内的消费用POS机，实现对企业内部人员的消费管理。消费方式多样化，既可按金额进行消费，也可按次数进行消费，同时也能够具有补贴处理等功能。 8) 周界报警系统 周界报警系统   四、主要优势： ·开放式通道自动识别身份 ·快速识别快速通过 ·LED屏实时显示 ·人员通过自动记录超员报警 ·人员出入自动识别记录 ·区域内人员超出自动报警 ·非法人员闯入报警 ·访客登记跟踪记录 ·联动视频抓拍与监控 ·智能道闸自动控制 ·联动视频抓拍与监控 ·视频监控系统优势 ·高清摄像头 ·IP网络化 ·用户权限统一管理 ·数据统计、汇总便捷而高效 ·支持自定义报表 ·支持个性化需求   五、系统软件界面 软件主界面 门禁管理系统监控界面 访客管理系统操作界面 民爆企业智能化管理系统网络拓扑图（门禁、访客、车辆管理） 六、硬件设备  1、无障碍通道 2、访客一体机 3、通道控制器 4、网络摄像机 5、车辆控制器 七、应用案例 油库出入口管理系统 空军某部队出入口管理系统 武警某部队出入口管理系统 某企业厂区出入口管理系统 某大型赛事管理系统 某大型展会人员管理系统   更详细方案请访问：www.beiyang.com/rfid/ 联系方式：0631-5698111

北洋访客一体机将先进的证件拍照光学识别（OCR）、二代身份证智能识别、触摸屏与高速热敏打印、数码拍照、射频识别（RFID）等技术为一体，结合访客登记管理软件，高效、快速、详实的记录访客的证件信息，出入图像信息及来访信息，并对来访信息提供便捷的多方式查询，极大提高门卫的工作效率。仅需数秒即可实现对一个来客登记流程，将隐患人员拒之门外，同时种种真实信息对所有人的不良行为起到威慑作用。   产品特点：  独家采用易上纸打印机，方便高效，易维护 独家采用17英寸寸高档声波触控屏，操作更灵敏 独家采用拍照OCR，速度更快，寿命更长，故障率更低 自主知识产权OCR软件，轻松识别一代证、驾照、军官证、士兵证等多种证件 专利外观，一体化流线设计，完美集成，高贵典雅 发放访客卡，配合开放式通道机，监控所有人员进出，实现立体综合防控 一体式访客机，业界占地面积最小，便于摆放   应用领域： 人民政府、军队及下级机构 公安局、检察院等司法单位 学校、幼儿园等教研机构 银行等金融机构 电视台、报社等传媒机构 电力、电信、能源等企业 大型外资公司和企业 高档小区、别墅区

 城市经济的高速发展，给人们带来安居乐业的生活，但由于外来流动人口的急剧增加，给城市及物业社区管理增加了很多压力，怎样快速的解决外来访客登记管理的问题，成为了物业小区的管理难题。如今，智能访客登记一体机的面世，将此问题迎刃而解。 访客登记管理一体机是北洋集团最新研制出的一款访客机产品，北洋访客机结合“北洋智能访客管理系统”，就能够代替传统的手写来访登记，创新的实现访客登记、管理一体化，达到“数字化登记、网络化办公，安全化管理”的效果，能够大幅提升接待工作效率、提升人性化服务品质，提高单位形象；和北洋开放式门禁、通道控制等系统集成后，可提供企事业单位出入口人员进出管理、员工考勤及一卡通的全面解决方案。 北洋访客一体机将先进的证件拍照光学识别（OCR）、二代身份证智能识别、触摸屏与高速热敏打印、数码拍照、射频识别（RFID）等技术为一体，结合访客登记管理软件，高效、快速、详实的记录访客的证件信息，出入图像信息及来访信息，并对来访信息提供便捷的多方式查询，极大提高门卫的工作效率。仅需数秒即可实现对一个来客登记流程，将隐患人员拒之门外，同时种种真实信息对所有人的不良行为起到威慑作用。 主要参数： 拍照OCR：识别范围120mmx90mm，可同时得灰度、彩色两种影像输出。 读卡器：内置二代证读写器，支持ISO/IEC14443&15693协议发卡器（选配）。 显示器：17寸液晶屏。 输入装置：声波触摸屏。 打印机：80mm高速热敏打印机，易上纸结构。 主机：采用Mini-ITX（17cm×17cm）一体化的主板，低功耗，无噪音，具备通用电脑主板的所有功能。2G内存，320G硬盘。 电话Modem：内置56K调制解调器，采用SmartLink主芯片。 摄像头：300万像素。 设备接口：4个USB2.0、1个RJ45网络接口、2个RJ11电话接口。 重量：16KG。 外形尺寸：400mm×350mm×505mm。 标配软件：北洋智能访客管理系统。

 访客一体机BY-RV4012是北洋集团最新研制出的一款访客机产品，北洋访客机结合“北洋智能访客管理系统”，就能够代替传统的手写来访登记，创新的实现访客登记、管理一体化，达到“数字化登记、网络化办公、安全化管理”的效果，能够大幅提升接待工作效率、提升人性化服务品质，提高单位形象；和北洋开放式门禁、通道控制等系统集成后，可提供企事业单位出入口人员进出管理、员工考勤及一卡通的全面解决方案。 技术参数：  ·拍照OCR：识别范围120mmX90mm，可同时得灰度、彩色两种影相输出 ·读卡器：内置二代证读写器，支持ISO/IEC14443&15693&18000-6协议发卡器（选配） ·显示器：17英寸液晶屏 ·输入装置：声波触摸屏  ·打印机：80mm高速热敏打印机，易上纸结构 ·主机：采用Mini-ITX（17cm×17cm）集成CPU一体化的主板，低功耗，无噪音，具备通用电脑主板的所有         功能；将CPU、网络、图像、声音、TV、HDTV等功能集于一体，2G内存，320G硬盘  ·电话Modem：内置56K调制解调器，采用SmartLink主芯片，充分利用软调制解调器领域的创新成         果，更多的减少调制解调器对CPU资源的占用，减少对其他运行程序的影响；用于电话联系被访人，         询问被访人是否在座位上并接受访问 ·摄像头：300万像素  ·设备接口：4个USB2.0、1个RJ45网络接口、2个RJ11电话接口 ·重量：16Kg  ·外形尺寸：400mm×350mm×505mm （长*宽*高） ·标配软件:北洋智能访客管理系统 系统功能： ·证件拍照OCR识别                                    ·二代身份证阅读功能 ·访客卡门禁关联功能                                 ·登记抓拍功能 ·自动电话拨号功能                                   ·强屏通知功能 ·二维码访客单打印功能                               ·随机多种访客单，支持自定义 ·二维码拍照、存档、识别、迁离功能  ·数据海量存储功能                                   ·可与公安网对接 ·登记数据检索与统计                                 ·VIP管理 ·多点数据共享                                       ·网络数据共享功能 ·支持多终端联网使用                                 ·滞留人员信息 产品优势： ·独家采用易上纸打印机，方便高效，易维护 ·独家采用17英寸寸高档声波触控屏，操作更灵敏 ·独家采用拍照OCR，速度更快，寿命更长，故障率更低 ·自主知识产权OCR软件，轻松识别一代证、驾照、军官证、士兵证等多种证件 ·专利外观，一体化流线设计，完美集成，高贵典雅 ·发放访客卡，配合开放式通道机，监控所有人员进出，实现立体综合防控 ·一体式访客机，业界占地面积最小，便于摆放   产品详解：

 1.概述   1.1 背景         随着高校后勤改革的进一步深入，各高校基本实行了学生公寓化管理，而学生宿舍的管理也由传统的管理模式向后勤企业化管理模式转变。学生公寓的安全保卫工作，不仅关系到学生宿舍管理人员的稳定和管理制度的执行，而且关系到高校的稳定，关系到学生的人身财产安全。然而，在日常管理中公寓管理人员经常会碰到这样的问题： ·外来人员混入公寓带来安全隐患         一般情况下，一座公寓楼会有上千名学生入住。公寓管理人员不可能识别每一名进出公寓的学生。当有外来人员进入公寓楼时，可以很容易地进入而不被发现，容易发生意外情况，而且无法在事后进行调查。 ·查寝工作量大容易遗漏         公寓管理人员在查寝时，因为时间的关系无法对所有寝室进行人员的查点，常常依赖于学生干部的手工报表，而手工报表误差率高且长时间不易保存，往往即使有学生夜不归寝也不能及时发现，给学校的管理造成很多困难，一旦学生发生意外学校将承担很大的责任。 ·学生私自调换公寓         如果学校有多栋公寓楼，同一学校的学生往往会因为私下的关系自行调换，入住到别的公寓楼中，公寓管理人员又无法发现，这样就给学校在公寓管理上增加了很大的难度。 ………… 这些问题如何快速解决，使高校公寓管理工作上一个新的台阶，成为高校公寓管理者面临的一个难题！         随着科学技术的发展，北洋无障碍通道式门禁系统应运而生。该系统利用RFID射频识别、红外侦测、视频监控、门禁控制、报警输出等各种先进技术，实现了高校公寓的人性化、智能化管理，解决了上述列举的种种公寓管理难题，给公寓管理者提供了一种新的思路。 1.2 方案优势 无障碍通道畅通快速 ·通道无障碍，合法持卡人员直接通过即可，无须停留等待 ·无卡、无权限持卡人员报警 ·外来人员、无权限持卡人员通过时，通道会发出声光报警提示公寓管理人员，并抓拍通过人员的影像资料，同时记录事件发生时间 与门禁系统的联动 ·可以实现与目前门禁系统的联动，当人员通过通道时如果合法门禁会自动打开 ·防止尾随有卡人员进入，支持反潜入 ·防止尾随，杜绝不法人员跟随前面通过身份验证人员试图进出的行为 ·反潜入，当系统检测到某张卡进入后没有外出，又发生刷卡进入行为时能够声光报警提示，有效防止非法人员潜入 采用视频联动技术的身份识别 ·通过开放式通道设备进行身份识别可以配合图像、视频联动技术，对通过人员进行实时监控，抓拍实时照片，与系统内预存的人员档案照片进行比对，为验证人员身份的合法性提供有力保障，并且使身份验证更加人性化。 ·系统视频设备支持硬盘录像机和视频压缩卡两种，可实现视频监控、远程监控、视频回放、照片浏览等功能 2.北洋高校公寓综合管理系统 2.1 系统组成         北洋集团采用了国内外最先进的移动互联网技术、物联网技术、RFID(无线射频识别)技术、红外侦测技术、视频监控技术、门禁控制技术、报警输出技术等各种先进技术，打造出一套功能强大、系统完善的高校公寓综合解决方案，实现了高校公寓的人性化、智能化管理，给高校公寓管理者提供了一种新的思路。         北洋高校公寓综合管理系统由通道管理、信息管理、卡片管理、查询统计、访客管理、物品管理、系统设置、WEB管理八大部分组成，实现了公寓基础信息维护、设备维护、报警提示、学生出入公寓记录查询等功能。 2.2 功能特点 序号 基本功能 说明 1 高频二维读卡，识别率高 选用符合ISO15693协议的13.56MHz高频RFID卡，二维读卡，磁场分布均匀，穿透力强，识别率高，读卡距离远 2 无权限人员通过报警 报警方式灵活、查询一目了然，在报警同时抓拍无权限通过人员的影像资料。 具有防尾随功能，能够在大人流量情况下准确识别每一个无权限人员 3 实时显示 在人员通过时，可以在显示屏或大屏幕上实时显示学生的姓名、班级、学号等信息，处理速度不高于0.2秒 4 双向进出、自动方向识别 每路通道均可入可出，节省用户投资，大大提高设备的使用率 人员通过时，系统会自动识别进出方向 5 自动统计 对进出人员或晚归、夜不归宿的学生，公寓管理人员无须人工查寝，只需通过电脑把刷卡记录进行分析，自动生成需要的名单 6 24小时监控视频联动 系统可以对通过通道的人员进行24小时监控，不但在录像上可以同步录上通过人员的资料，而且在录像回放时也会显示这个人的姓名、照片、学号等个人信息 7 远程监控 系统支持远程监控功能，学院各级管理人员可以在办公室内对学生公寓进行远程视频监控，分析、汇总宿舍管理信息 8 防止代刷卡 通过一人，系统只能识别一张卡，防止替代刷卡现象 9 反潜入 学生进入公寓后把卡交给别人再次持卡进入，系统会自动报警   3.主要设备介绍 3.1 无障碍通道机 应用场合         在北洋高校公寓综合解决方案中，无障碍通道机安装于公寓门口，用于采集学生进出信息，供后台系统进行信息分析统计。 技术参数 ·工作频率：13.56MHz±7KHz ·符合协议：ISO/IEC15693协议标签(TI,NXP,ST,EM,INFINEON...) ·读取距离：单通道通行宽度80cm(与天线、标签、环境等因素有关) ·红外功能：检测无卡通过及方向判别 ·通信接口：RS232/RS485、TCP/IP ·输出功率：4W以上 ·识读效率：50张/秒以上 ·工作温度：-25℃～60℃ ·可支持标签二维方向读取 ·可支持多片通道级联使用，三片设备可组两通道，四片设备可组三通道 ·具有无卡进入声光报警、防尾随、反潜回等功能，完全符合出入口管理要求 ·支持双协议卡，可兼容原有一卡通系统，保证系统平稳切换和升级 ·其他特征：适用于全天候24小时应用 联系方式 地址：山东省威海市高技区火炬路159号 邮编：264209 电话：0631-5231031  5698111 传真：0631-5231240 邮件：marketing@beiyang.com 官方网站：www.beiyang.com 官方微博：www.weibo.com/beiyangrfid

 BY-RR5245室外通道机，外观高档，适用于全天候24小时工作，是室外校园一卡通、高校宿舍考勤、企业园区考勤、开放式会议签到的理想选择。   工作频率：13.56MHz±7KHz 符合协议：ISO/IEC15693协议标签（TI,NXP,ST,EM,INFINEON...) 读取距离：单通道通行宽度80cm（与天线、标签、环境等因素有关） 红外功能：检测无卡通过及方向判别 通信接口：RS232/RS485、TCP/IP 输出功率：4W以上 识读效率：50张/秒以上 工作温度：-25℃～60℃ 其他特征：适用于全天候24小时应用 可支持标签二维方向读取 可支持多片通道级联使用，三片设备可组两通道，四片设备可组三通道 具有无卡进入声光报警、防尾随、反潜回等功能，完全符合出入口管理要求 支持双协议卡，可兼容原有一卡通系统，保证系统平稳切换和升级 支持电压、温度检测功能，提高设备工作可靠性 支持噪声监测功能，适合复杂工作环境应用 调制深度可调，便于优化检测效果 支持主动、被动和查询工作模式 固件可升级，并可按客户需求定制 提供完备的接口函数库和演示程序

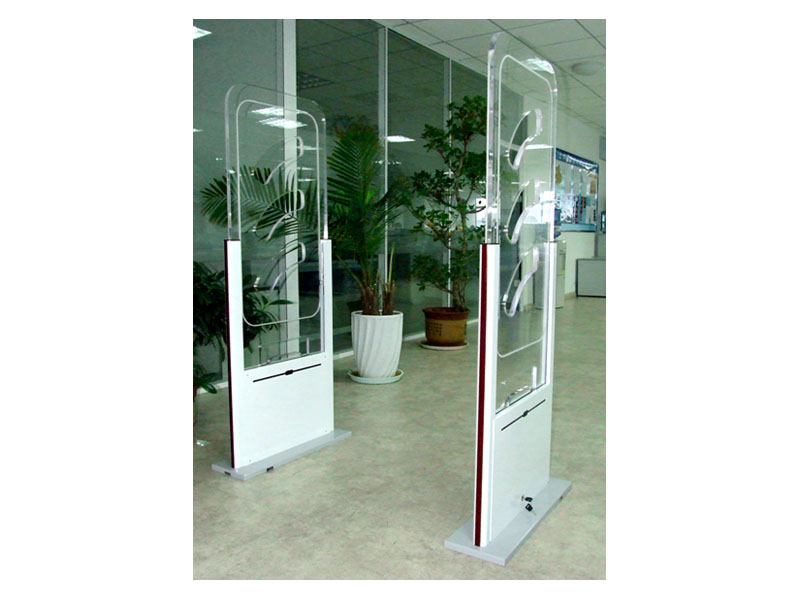

 BY-RR5224是一款高性能的射频识别通道机，采用亚克力材质，支持ISO/IEC15693协议的主流电子标签读取，采用高性能的32位处理器，结合当今先进的防冲突算法，实现了强大的标签处理能力，并具有性能稳定、抗干扰能力强等特点，主要应用个人身份识别、会议签到、图书馆管理、门禁控制、物品跟踪、物品防伪、仓储物流等领域。 工作频率：13.56MHz±7KHz 符合协议：ISO/IEC15693协议标签（TI,NXP,ST,EM,INFINEON...) 读取距离：典型标签读写距离120cm以上（与天线、标签、环境等因素有关） 红外功能：检测无卡通过及方向判别 通信接口：RS232/RS485 输出功率：4W以上 识读效率：50张/秒以上 工作温度：-25℃～60℃ 其他特征：适用于全天候24小时应用 可支持标签二维方向读取 可支持多台设备密集使用 具有无卡进入声光报警、防尾随等功能 支持电压、温度检测功能，提高设备工作可靠性 支持噪声监测功能，适合复杂工作环境应用 调制深度可调，便于优化检测效果 支持主动、被动和查询工作模式 固件可升级，并可按客户需求定制 提供完备的接口函数库和演示程序 外形规格：162.2*63.7*4.7cm 重 量：22kg 外壳材料：亚克力、铝合金 颜 色：透明
