产品详细

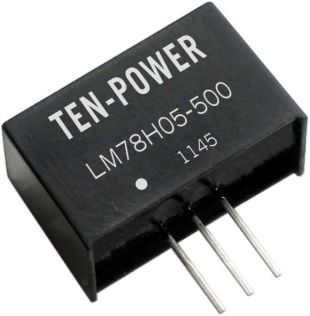

48v转5v，72v转5v高效开关型三端稳压电源
- 型号：LM78H05-500
- 价格：电议
- 最小起订量：1个
- 供货总量：99999个
- 产品介绍
48v转5v，72v转5v高效开关型三端稳压电源LM78H05-500的参数如下：
产品概述
TEN-POWER的LM78Hxx-500系列是超小型、高效率的开关型稳压器，具有超宽输入范围，可直接替代传统78XX系列三端线性稳压器。它效率高、发热低，使用时无需散热片。广泛应用于汽车电子供电，工业电能表等电压波动范围大的负载点(POL)供电领域。体积19.5*12.5*9.8mm或12.5*17.5*9mm
产品型号一览表 | |||||||
型号 | 输入电压（V） | 输出 | 效率% （满载时） | ||||
标称 | Min | Max | 电压（VDC） | 电流（mA） | Min Vin | Max Vin | |
LM78H03-500 | 48V | 9 | 72 | 3.3 | 500 | 82 | 75 |
LM78H05-500 | 9 | 72 | 5.0 | 500 | 87 | 81 | |
LM78H06-500 | 9 | 72 | 6.5 | 500 | 91 | 84 | |
LM78H09-500 | 14 | 72 | 9.0 | 500 | 92 | 86 | |
LM78H12-500 | 17 | 72 | 12 | 500 | 93 | 89 | |
LM78H15-500 | 20 | 72 | 15 | 500 | 94 | 90 | |
LM78H24-300 | 36 | 72 | 24 | 300 | 95 | 91 | |
输出特性表 | |||||
项目 | 工作条件 | Min | Type | Max | 单位 |
输出电压精度 | 100%的负载，输入电压范围 | ±2 | ±3 | % | |
线性调节率 | 输入电压从最低电压到最高电压，满载 | ±0.4 | ±1.0 | ||
负载调整率 | 从10%的负载到100%的负载 | ±0.3 | ±0.6 | ||
纹波+噪声 | 20MHz带宽，10%的负载到100%的负载 | 25 | 60 | mVp-p | |
短路保护 | 可持续，自恢复 | ||||
过热保护 | 160 | ℃ | |||
输出限制电流 | 700 | 1200 | mA | ||
开关频率 | 100%负载，输入电压范围 | 120 | -- | 800 | KHz |
动态负载稳定性 | 100%到10%负载 | ±100 | mV | ||
1.0 | 1.5 | ms | |||
静态电流 | 输入电压范围 | 1 | 5 | mA | |
温度系数 | ±0.015 | %/℃ | |||
最大容性负载 | 100 | μF | |||
更多参数请下载数据手册。
