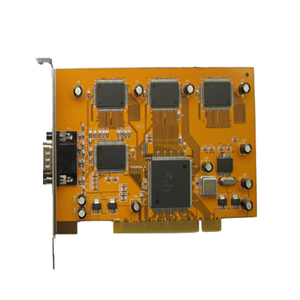

产品参数： 功能特色 1. 采用Techwell 6805芯片，支持一芯多路，10BIT高清晰画质 2. 硬件芯片功耗极低,发热量小,优于7130芯片 3．远程手机无线流览在线图像 4．支持安防千里眼，无需申请动态域名，无需进行端口映射，每一台监控服务器只需申请一个安防千里眼用户名即可 5．Overlay多路同时流览,CPU占用率低 6．兼容性强,支持INTEL 845,865,945，G31,P31等主板,兼容主流集成显卡和PCI-E显卡 技术规格 产品型号 TW-6516 采集芯片 TW6816（低功耗的芯片，支持一芯多路） 视频通道 16路 视频输入方式 BNC输入 (1．0Vp-p 75Ω) 视频显示 16路 预览分辨率 16路CIF(352X288) 录像速率 每路最高 25帧/秒(PAL)、 30帧/秒(NTSC) 音频通道 8路 采样能力 10比特，图像效果更清晰，色彩饱满、真实、鲜艳，（SAA7130为9比特） 支持视频制式 PAL/NTSC 功耗 功耗低，发热量很低无需散热片，稳定

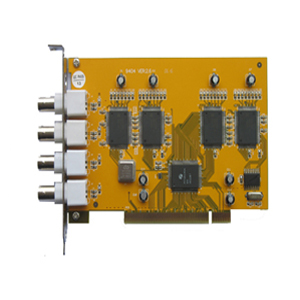

产品参数： 突出优势 + 支持模数混合，同时接收百万高清数字摄像机视频与模拟信号 + 单或多画面监看与轮循监看 + 多硬盘循环录像 + ETHER 9000系列卡所有型号可任意组合混插，组成4-24路监控系统 + 持续，移动，定时与报警录像 + 图表方式1-24路回放历史视频 + EXE格式视频文件备份，视频直接播放无需借助其他播放器 + 本地与远程的PTZ控制与预置点设置 + IE与客户端远程监控、远程回放、远程录像与远程备份 + 多用户权限管理分配 + 移动侦测多区域任意设定，并可调节灵敏度 + 移动侦测触发录像与EMAIL发送 + 内嵌免费动态IP域名解析 + 远程监控统一IP地址下多台DVR + 屏蔽Windows 桌面、我的电脑与任务管理器，确保稳定性 + 码流钳制 + 准确定位的帮助系统，傻瓜式操作 + 支持五十多个国家语言版本 型号 BL 9404 视频输入 4 音频输入 无 视频资源 100fps(P)120fps(N) 视频压缩算法 H.264 预览分辨率 1280X720/960X720/352*288/320*240 回放分辨率 1280X720/960X720/352*288/320*240 VGA分辨率 1024*768/1280*1024/1440*900/1920*1080 存储码流 平均150M/H/C，平均800M/H/C(数字通道) 支持制式 PAL/NTSC 总资源 100fps(P)/120fps(N) 操作系统 WINDOWS 2000  /XP  /  VISTA   /  WINDOWS 7 主板接口 PCI 功耗

产品参数： 突出优势 + 支持模数混合，同时接收百万高清数字摄像机视频与模拟信号 + 单或多画面监看与轮循显示 + 多硬盘循环录像 + ETHER 9000系列卡所有型号可任意组合混插，组成4-24路监控系统 + 持续，移动，定时与报警录像 + 图表方式1-24路回放历史视频 + EXE格式视频文件备份，视频直接播放无需借助其他播放器 + 本地与远程的PTZ控制与预置点设置 + IE与客户端远程监视、远程回放、远程录像与远程备份 + 多用户权限管理分配 + 移动侦测多区域任意设定，并可调节灵敏度 + 移动侦测触发录像与EMAIL发送 + 内嵌免费动态IP域名解析 + 远程监控统一IP地址下多台DVR + 屏蔽Windows 桌面、我的电脑与任务管理器，确保稳定性 + 码流钳制 + 准确定位的帮助系统，傻瓜式操作 + 支持五十多个国家语言版本   型号 BL 9404A 视频输入 4 路 音频输入 4 路 视频资源 100fps(P)120fps(N) 视频压缩算法 H.264 预览分辨率 1280X720/960X720/352*288/320*240 回放分辨率 1280X720/960X720/352*288/320*240 VGA分辨率 1024*768/1280*1024/1440*900/1920*1080 存储码流 平均150M/H/C，平均800M/H/C(数字通道) 支持制式 PAL/NTSC 总资源 100fps(P)/120fps(N) 操作系统 WINDOWS 2000  /  XP  /  VISTA   /  WINDOWS 7 主板接口 PCI 功耗

产品参数：   突出优势 + 支持模数混合，同时接收百万高清数字摄像机视频与模拟信号 + 单或多画面监看与轮循监看 + 多硬盘循环录像 + ETHER 9000系列卡所有型号可任意组合混插，组成4-24路监控系统 + 持续，移动，定时与报警录像 + 图表方式1-24路回放历史视频 + EXE格式视频文件备份，视频直接播放无需借助其他播放器 + 本地与远程的PTZ控制与预置点设置 + IE与客户端网络监视、网络回放、网络录像与网络备份 + 多用户权限管理分配 + 移动侦测多区域任意设定，并可调节灵敏度 + 移动侦测触发录像与EMAIL发送 + 内嵌免费动态IP域名解析 + 远程监控统一IP地址下多台DVR + 屏蔽Windows 桌面、我的电脑与任务管理器，确保稳定性 + 码流钳制 + 准确定位的帮助系统，傻瓜式操作 + 支持五十多个国家语言版本 型号 BL 9808 视频输入 8 音频输入 无 视频资源 200fps(P)240fps(N) 视频压缩算法 H．264 预览分辨率 1280X720/960X720/352*288/320*240 回放分辨率 1280X720/960X720/352*288/320*240 VGA分辨率 1024*768/1280*1024/1440*900/1920*1080 存储码流 平均150M/H/C，平均800M/H/C(数字通道) 支持制式 PAL/NTSC 总资源 200fps(P)/240fps(N) 操作系统 WINDOWS 2000  /  XP  /  VISTA   /  WINDOWS 7 主板接口 PCI 功耗

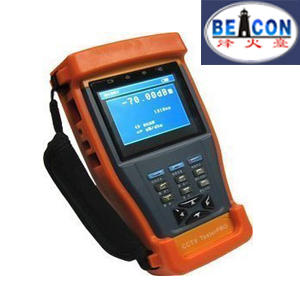

第V代工程宝TMSTest-896， 内置了高精度光纤通信功率计。仪表的光功率测试功能，用于测量视频光端机、光收发器等光通信设备的光功率值，测试光纤通信中光纤的衰减等，是光纤传输的必备仪器。测试波长850nm/1300nm/1310nm/1490nm/1550nm，测试范围-70—＋10dBm或-50—+26dBm，中文操作界面，使用简单，适用于各种光通信工程。   安防监控工程中，采用光纤通信来解决视频监控的传输通道已经越越普遍，STest-896可以测试安防系统中的光传输通道、视频和云台控制 等，从而可以更加完善地维护、安装前端监控设备。STest-896是多功能综合手提式测试仪，适用于监控工程商的安装、维 护等。   专业的外观设计 ；轻触型按键，手感更好；沉金工艺，按键更加灵敏、耐用。 · 视频监控工程安装和维护 · 光纤通信安装维护 · 光纤CATV工程安装维护 · 光纤通信实验测试 · 安防设备维修 · 快球、摄像头检测 · 视频传输通道检测 · PTZ云台协议控制 · 中文操作介面，菜单友好、简洁、美观、易用 · 3.5英寸 大屏幕高清晰TFT-LCD显示屏 new · LCD显示屏的亮度、对比度、色彩饱和度可调 · LCD显示屏 的背光亮度可调 · NTSC，PAL自动识别，自动适应 ，视频制式显示 · 视频信号衰减测量 · 高精度光纤通信光功率测量  new · DC12V 1A电源输出，为摄像机提供应急电源 · 音频测试，测试前端拾音器的音频信号 · 图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑） · 首创地址扫描功能，快速寻找RS485通信地址 · 云台续转测试，测试云台连续转动是否正常 new · 低功耗，工作时间长达12小时 · PTZ控制协议代码捕捉和显示 · 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议 · 可调用快球的菜单，对其进行设置 及复位 · 支持RS232和RS485接口，速率可调 · 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号） · 电池电量图型化实时显示，直接简洁 · 可直接充电，可使用外接电源 · 有自动省电（低功耗模式）功能，使用时间更长 · 简单易用，操作者几乎可免培训迅速上手 　 1． 高精度光纤通信光功率测量 　 STest-896集成的光功率计采用国际最先进的手持式仪表专用集成芯片，实现超低功耗运行。3.5英寸的TFT-LCD显示屏，实现大屏幕高清晰显示。操作简单方便。波长 850nm、1300nm 、1310nm 、1490nm、1550nm五个波长校正点。可线性或非线性显示光功率，既可用于光功率的直接测量，也可用于光纤链路损耗的相对测量。是光纤通信、有线电视系统、安防系统施工及维护过程中必不可少的仪器设备。 　 2． 3.5英寸 大屏幕显示，显示摄像机图像 　 STest-896视频监控测试仪， 采用了3.5英寸大屏幕数字LCD监视器， 显示区域更广更清晰，更加直观方便地 显示出摄像机图像效果。 LCD监视器亮度、对比度、色彩饱和度可调， 背光亮度可调适合野外施工和维护。 　 3．视频信号强度测量 　 STest-896视频监控测试仪，新增了视频信号强度测量，测试视频信号是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动态范围；如视频信号过强，会造成虚影，降低图像的清晰度。STest-896的视频信号测量功能，实时显示视频信号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。 　 4．多制式图像发生器发送彩色条，检测监控传输通道 　 STest-896可通过视频OUT端口，发送多种制式（PAL，NTSC）彩色图型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。 　 5．12V电源输出，为摄像机供电 　 STest-896视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，STest-896的供电输出就发挥了必要的作用。 　 6．音频测试功能，测试前端音频设备的声音是否正常 　 STest-896视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行测试。 　 7．球机或解码器PTZ控制 　 STest-896视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。 8．预置位的设置、调用及球机参数的设置 　 STest-896视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。 STest-896视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。 　 9．RS485地址扫描功能，协助工程师查找快球的地址 　 STest-896视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。STest-896独立的扫描功能，可以帮助工程师查找球机的地址。 　 10．UTP网线测试 　 STest-896独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频监控工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。 STest-896也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。 　 11．数据捕捉功能 　 仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。 　 12．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示 　 采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。 　 13．中英文菜单，操作简单 　          中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。 　 　 产品型号 STest-896（V代） 视频信号测试 视频制式 NTSC/PAL自动适应，制式显示 视频信号 1Vpp 显示屏幕 3.5英寸数字LCD彩色屏幕,分辨率960 x 240 显示屏调整 LCD显示屏的亮度、对比度、色彩饱和度可调；背光亮度可调 视频输入/输出 1路Video IN BNC输入，1路Video OUT BNC输出 视频信号强度测量 视频信号测量 测量视频信号电平范围，显示异常信息 12V电源输出 电源输出 输出DC12V 1A直流电源，为摄像机提供 应急工作电源 音频测试 音频测试 输入一路音频信号，测试声音是否正常 光纤功率测试 校准波长(nm) 850nm / 1300nm / 1310nm / 1490nm / 1550nm/1625nm 功率范围(dBm) -70～+10dBm   -50～+26dBm（可选） 灵敏度(nW) 0.001nW 光接口 FC/PC  可选配SC、ST 云台控制测试 通讯接口 可同时支持RS232/RS485总线 通讯协议 兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议 波特率 150，300，600，1200，2400，4800，9600，19200bps 彩色图像发生器 图像发生器 通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号 UTP网线测试 网线测试 测试任意两线或两线以上的网线，并在屏幕上显示连接顺序和网线编号 协议代码捕捉 协议代码捕捉 可接收、显示控制设备发出的RS485/RS232协议代码数据 电 源 外接电源 DC 5V（2A） 电池供电 内置3.7V聚合物锂电池，容量3000mAh 充    电 充电3-4小时,一次充电完成可正常使用12小时 省电功能 低功耗，自动待机省电功能，电池电量图标实时显示 系统参数 操作设置 中文、英文OSD菜单，可选 自动待机 关闭/5-60分钟 键盘声音 开启/关闭 工作环境及规格 工作温度 -10℃---+50℃ 工作湿度 30%-90% 外形尺寸 176mm x 94mm x 36mm

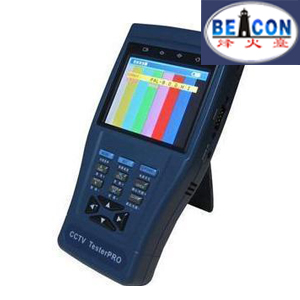

第V代工程宝TMSTest-893，集合了众多工程商的建议，产品的功能、操作以及设计上，做了改进。3.5英寸大屏幕高清晰显示，DC12V 1A电源输出、音频测试、视频信号衰减测试等功能，更加适合于摄像机和快球的安装和维护。   专业的外观设计，使得仪器拥有3.5英寸大屏幕的显示器，同时产品的厚度比STest-893的型号更薄，宽度、长度跟STest-893一样。   轻触型按键，手感更好；沉金工艺，按键更加灵敏、耐用。 · 视频监控工程安装和维护 · 快球、摄像头检测 · 视频传输通道检测 · PTZ云台协议控制 · 中文操作介面，菜单友好、简洁、美观、易用 · 3.5英寸 大屏幕高清晰TFT-LCD显示屏 new · LCD显示屏的亮度、对比度、色彩饱和度可调 · LCD显示屏 的背光亮度可调 · NTSC，PAL自动识别，自动适应 ，视频制式显示 · 视频信号衰减测量 · DC12V 1A电源输出，为摄像机提供应急电源 · 音频测试，测试前端拾音器的音频信号 · 图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑） · 首创地址扫描功能，快速寻找RS485通信地址 · 云台续转测试，测试云台连续转动是否正常 new · 低功耗，工作时间长达12小时 · PTZ控制协议代码捕捉和显示 · 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议 · 可调用快球的菜单，对其进行设置及复位 · 支持RS232和RS485接口，速率可调150-19200bps · 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号） · 电池电量图型化实时显示，直接简洁 · 可直接充电，可使用外接电源 · 有自动省电（低功耗模式）功能，使用时间更长 · 简单易用，操作者几乎可免培训迅速上手 　 1． 3.5英寸 大屏幕显示，显示摄像机图像 　 STest-893视频监控测试仪， 采用了3.5英寸大屏幕数字LCD监视器， 显示区域更广更清晰，更加直观方便地 显示出摄像机图像效果。 LCD监视器亮度、对比度、色彩饱和度可调， 背光亮度可调适合野外施工和维护。 　 2．视频信号强度测量 　 STest-893视频监控测试仪，新增了视频信号强度测量，测试视频信号是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动态范围；如视频信号过强，会造成虚影，降低图像的清晰度。STest-893的视频信号测量功能，实时显示视频信号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。 　 3．多制式图像发生器发送彩色条，检测监控传输通道 　 STest-893可通过视频OUT端口，发送多种制式（PAL，NTSC）彩色图型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。 　 4．12V电源输出，为摄像机供电 　 STest-893视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，STest-893的供电输出就发挥了必要的作用。 　 5．音频测试功能，测试前端音频设备的声音是否正常 　 STest-893视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行测试。 　 6．球机或解码器PTZ控制 　 STest-893视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。 　 7．预置位的设置、调用及球机参数的设置 　 STest-893视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。 STest-893视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。 　 8．RS485地址扫描功能，协助工程师查找快球的地址 　 STest-893视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。STest-893独立的扫描功能，可以帮助工程师查找球机的地址。 　 9．UTP网线测试 　 STest-893独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频监控工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。 STest-893也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。 　 10．数据捕捉功能 　 仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。 　 11．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示 　 采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。 　 12．中英文菜单，操作简单 　          中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。 　 　 产品型号 STest-893（V代） 视频信号测试 视频制式 NTSC/PAL自动适应 视频信号 1Vpp 显示屏幕 3.5英寸数字LCD彩色屏幕,分辨率960 x 240 显示屏调整 LCD显示屏的亮度、对比度、色彩饱和度可调；背光亮度可调 视频输入/输出 1路Video IN BNC输入，1路Video OUT BNC输出 视频信号强度测量 视频信号测量 测量视频信号电平范围，显示异常信息 12V电源输出 电源输出 输出DC12V 1A直流电源，为摄像机提供 应急工作电源 音频测试 音频测试 输入一路音频信号，测试声音是否正常 云台控制测试 通讯接口 可同时支持RS232/RS485总线 通讯协议 兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议 波特率 150，300，600，1200，2400，4800，9600，19200bps 彩色图像发生器 图像发生器 通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号 UTP网线测试 网线测试 测试任意两线或两线以上的网线，并在屏幕上显示连接顺序和网线编号 协议代码捕捉 协议代码捕捉 可接收、显示控制设备发出的RS485/RS232协议代码数据 电 源 外接电源 DC 5V（2A） 电池供电 内置3.7V聚合物锂电池，容量3000mAh 充    电 充电3-4小时,一次充电完成可正常使用12小时 省电功能 低功耗，自动待机省电功能，电池电量图标实时显示 系统参数 操作设置 中文、英文OSD菜单，可选 自动待机 关闭/5-60分钟 键盘声音 开启/关闭 工作环境及规格 工作温度 -10℃---+50℃ 工作湿度 30%-90% 外形尺寸 176mm x 94mm x 36mm

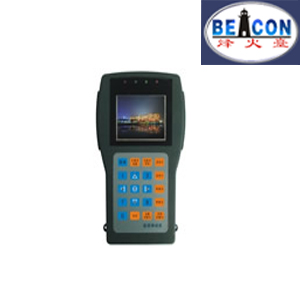

产品参数：   产品名称：BA-K625P 工程宝 功能特点： ●支持中、英文菜单，整机界面友好，操作简单可靠。 ●内置高性能、超大容量LI聚合物电池，续航时间高达8小时以上，并且轻便易带。整机融合了国祥安科技优异的智能充电和电源管理技术，电池安全可靠，寿命更长。电池可拆取。 ●兼容多达十种的控制协议：PELCO¬_D，PELCO¬_P，SAMSUNG，ADT，YAAN，HY，LG，MINKING，VIDO，VIDEOTREC…，特殊协议可定制。 ●实用的待机节电功能，待机时间1~30分钟可设。 ●电池电量显示功能，随时监看电池剩余电量。 ●采用RS485/422通讯方式，波特率1200，2400，4800，9600，19200可选，120欧匹配电阻选择开关外置，使得本机既适用于施工现场测试，也可当普通键盘在远端使用。 ●视频测试功能 ●自带2.5寸LTPS高档液晶屏，测试图象信号（复合视频）方便自如。本监控测试仪智能适应NTSC、PAL视频制式。 ●云台测试功能 ●可通过设置不同的协议、波特率、地址和速度，轻松测试PTZ 产品的功能，包括：水平/垂直运动，变倍放大缩小，光圈控制，设置/调用预置位，自动扫描等功能。云台速度16级可调。 ●可视化网线连接智能测试功能，简单易用。 ●本监控测试仪轻松实现可视化显示网线连接情况和网线连接顺序，测试准确率远高于市面普通的监控测试仪。 ●视频信号发生器功能 ●本监控测试仪自带复合视频信号发生器，方便测试显示设备以及视频电缆的连接状况。发出的视频信号制式PAL、NTSC均可支持，方便用户选择。 ● RS485数据分析功能，是工程师的好帮手。 ●本监控测试仪可检测和分析控制设备发出的 RS485 信号，在本机屏幕上以 16 进制格式显示通信内容，方便技术人员分析协议是否正确匹配或分析未知协议。   产品型号 BA-K625P 视频信号测试 视频制式 NTSC/PAL 自动适应 显示屏幕 使用2.5 英寸超大LCD 彩色屏幕, 960 x 240 分辨率 视频输入 1 路BNC 隔离输入 视频输出 1 路BNC 驱动输出 云台控制测试 通讯接口 可支持RS485 总线和RS422 单工 通讯协议 兼容多种协议:  PELCO­_D，PELCO­_P，SAMSUNG，ADT，YAAN，HY，LG，MINKING，VIDO，VIDEOTREC 等 波特率 1200，2400,4800,9600,19200 其他功能 网线测试 网线测试可测试任意排序的网线，并在屏幕上显示连接顺序 视频信号发生器 可独立输出1 路视频测试信号 RS485协议测试 可接收并显示控制设备发出的RS485 协议数据 操作菜单 中文，英文OSD 菜单 键盘 中文操作键盘，增加数字键，操作更便捷 电源 电源供电 DC9V/2000MA 电池供电 7.4V/2000MAH 充电 5 小时左右可完成充电,一次充电完可正常使用8小时以上 省电功能 低功耗,自动待机省电功能,可显示电池电量 其他参数 工作环境温度 -30℃—— +70℃ 工作环境湿度 30%——90% 外形尺寸 165*104*43mm 产品净重 0.24±0.02KG 产品毛重 0.85±0.1KG 颜色 灰黑

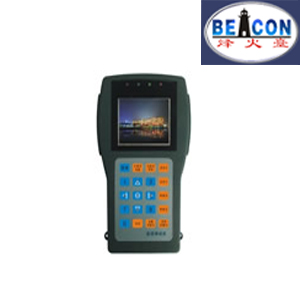

性能特点： 支持中、英文菜单，整机界面友好，操作简单可靠。内置高性能、超大容量LI聚合物电池，续航时间高达8小时以上，并且轻便易带 产品参数： 产品名称：BA-K625 工程宝 功能特点： ●支持中、英文菜单，整机界面友好，操作简单可靠。 ●内置高性能、超大容量LI聚合物电池，续航时间高达8小时以上，并且轻便易带。整机融合了国祥安科技优异的智能充电和电源管理技术，电池安全可靠，寿命更长。电池可拆取。 ●兼容多达十种的控制协议：PELCO¬_D，PELCO¬_P，SAMSUNG，ADT，YAAN，HY，LG，MINKING，VIDO，VIDEOTREC…，特殊协议可定制。 ●实用的待机节电功能，待机时间1~30分钟可设。 ●电池电量显示功能，随时监看电池剩余电量。 ●采用RS485/422通讯方式，波特率1200，2400，4800，9600，19200可选，120欧匹配电阻选择开关外置，使得本机既适用于施工现场测试，也可当普通键盘在远端使用。 ●视频测试功能 ●自带2.5寸LTPS高档液晶屏，测试图象信号（复合视频）方便自如。本监控测试仪智能适应NTSC、PAL视频制式。 ●云台测试功能 ●可通过设置不同的协议、波特率、地址和速度，轻松测试PTZ 产品的功能，包括：水平/垂直运动，变倍放大缩小，光圈控制，设置/调用预置位，自动扫描等功能。云台速度16级可调。 ●可视化网线连接智能测试功能，简单易用。 ●本监控测试仪轻松实现可视化显示网线连接情况和网线连接顺序，测试准确率远高于市面普通的监控测试仪。 ●视频信号发生器功能 ●本监控测试仪自带复合视频信号发生器，方便测试显示设备以及视频电缆的连接状况。发出的视频信号制式PAL、NTSC均可支持，方便用户选择。 ● RS485数据分析功能，是工程师的好帮手。 ●本监控测试仪可检测和分析控制设备发出的 RS485 信号，在本机屏幕上以 16 进制格式显示通信内容，方便技术人员分析协议是否正确匹配或分析未知协议。   产品型号 BA-K625 视频信号测试 视频制式 NTSC/PAL 自动适应 显示屏幕 使用2.5 英寸超大LCD 彩色屏幕, 960 x 240 分辨率 视频输入 1 路BNC 隔离输入 视频输出 1 路BNC 驱动输出 云台控制测试 通讯接口 可支持RS485 总线和RS422 单工 通讯协议 兼容多种协议:  PELCO­_D，PELCO­_P，SAMSUNG，ADT，YAAN，HY，LG，MINKING，VIDO，VIDEOTREC 等 波特率 1200，2400,4800,9600,19200 其他功能 网线测试 网线测试可测试任意排序的网线，并在屏幕上显示连接顺序 视频信号发生器 可独立输出1 路视频测试信号 RS485协议测试 可接收并显示控制设备发出的RS485 协议数据 操作菜单 中文，英文OSD 菜单 键盘 中文操作键盘，增加数字键，操作更便捷 电源 电源供电 DC9V/2000MA 电池供电 7.4V/2000MAH 充电 5 小时左右可完成充电,一次充电完可正常使用8小时以上 省电功能 低功耗,自动待机省电功能,可显示电池电量 其他参数 工作环境温度 -30℃—— +70℃ 工作环境湿度 30%——90% 外形尺寸 165*104*43mm 产品净重 0.24±0.02KG 产品毛重 0.85±0.1KG 颜色 灰黑

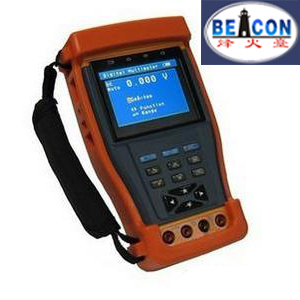

第V代工程宝TMSTest-894， 内置了高精度全功能数字万用表功能，3.5英寸大屏幕高清晰显示，读数清晰，3 3/4位(6600计数)专业数字万用表，可用于测量直流电压、交流电压、直流电流、交流电流、电阻测量、通断测试、二极管测量、电容测量，自动/手动量程转换，差值测量及锁定，功能齐全，测量准确度高，使用方便。   STest-894可以对视频监控系统弱电测试，同时可以对电流、电压等强电测试，适用于监控工程商的安装、维护、以及设备维修等，是一个多功能综合手提式测试仪。   专业的外观设计 ；轻触型按键，手感更好；沉金工艺，按键更加灵敏、耐用。 · 视频监控工程安装和维护 · 安防设备维修 · 快球、摄像头检测 · 视频传输通道检测 · PTZ云台协议控制 · 中文操作介面，菜单友好、简洁、美观、易用 · 3.5英寸 大屏幕高清晰TFT-LCD显示屏 new · LCD显示屏的亮度、对比度、色彩饱和度可调 · LCD显示屏 的背光亮度可调 · NTSC，PAL自动识别，自动适应 ，视频制式显示 · 视频信号衰减测量 · 高精度全功能数字万用表，中文界面，测量电流、电压、电阻、通断性测试、二极管、电容等new · 独创的数字万用表测量值显示锁定、差值测试等功能 new · 万用表采用模块化设计，同时带隔离保护功能 new · DC12V 1A电源输出，为摄像机提供应急电源 · 音频测试，测试前端拾音器的音频信号 · 图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑） · 首创地址扫描功能，快速寻找RS485通信地址 · 低功耗，工作时间长达12小时 · PTZ控制协议代码捕捉和显示 · 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议 · 云台续转测试，测试云台连续转动是否正常 new · 可调用快球的菜单，对其进行设置及复位 · 支持RS232和RS485接口，速率可调 · 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号） · 电池电量图型化实时显示，直接简洁 · 可直接充电，可使用外接电源 · 有自动省电（低功耗模式）功能，使用时间更长 · 简单易用，操作者几乎可免培训迅速上手 　 1． 高精度全功能数字万用表 　 STest-894内置了性能稳定、高可靠性的3 3/4位(6600计数)数字万用表，读数清晰，可用于测量直流电压、交流电压、直流电流、交流电流、电阻测量、通断测试、二极管测量、电容测量，自动/手动量程转换，差值测量及锁定，功能齐全，测量准确度高，使用方便。 STest-894内置专业数字万用表，适用于工程人员对安防系统中弱电和强电的测试，以及维修人员对设备维修测量等。 　 模块化设计，万用表采用独立的电路板工作，同时带隔离保护功能，有效的保护仪表，防止误操作时损坏万用表。独立的万用表电路板，如果万用表电路损坏，仪表视频测试部份也能正常工作。 　 2． 3.5英寸 大屏幕显示，显示摄像机图像 　 STest-894视频监控测试仪， 采用了3.5英寸大屏幕数字LCD监视器， 显示区域更广更清晰，更加直观方便地 显示出摄像机图像效果。 LCD监视器亮度、对比度、色彩饱和度可调， 背光亮度可调适合野外施工和维护。 　 3．视频信号强度测量 　 STest-894视频监控测试仪，新增了视频信号强度测量，测试视频信号是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动态范围；如视频信号过强，会造成虚影，降低图像的清晰度。STest-894的视频信号测量功能，实时显示视频信号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。 　 4．多制式图像发生器发送彩色条，检测监控传输通道 　 STest-894可通过视频OUT端口，发送多种制式（PAL，NTSC）彩色图型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。 　 5．12V电源输出，为摄像机供电 　 STest-894视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，STest-894的供电输出就发挥了必要的作用。 　 6．音频测试功能，测试前端音频设备的声音是否正常 　 STest-894视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行测试。 　 7．球机或解码器PTZ控制 　 STest-894视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。 　 8．预置位的设置、调用及球机参数的设置 　 STest-894视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。 STest-894视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。 　 9．RS485地址扫描功能，协助工程师查找快球的地址 　 STest-894视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。STest-894独立的扫描功能，可以帮助工程师查找球机的地址。 　 10．UTP网线测试 　 STest-894独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频监控工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。 STest-894也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。 　 11．数据捕捉功能 　 仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。 　 12．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示 　 采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。 　 13．中英文菜单，操作简单 　          中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。 　 　 产品型号 STest-894（V代） 视频信号测试 视频制式 NTSC/PAL自动适应，制式显示 视频信号 1Vpp 显示屏幕 3.5英寸数字LCD彩色屏幕,分辨率960 x 240 显示屏调整 LCD显示屏的亮度、对比度、色彩饱和度可调；背光亮度可调 视频输入/输出 1路Video IN BNC输入，1路Video OUT BNC输出 视频信号强度测量 视频信号测量 测量视频信号电平范围，显示异常信息 12V电源输出 电源输出 输出DC12V 1A直流电源，为摄像机提供 应急工作电源 音频测试 音频测试 输入一路音频信号，测试声音是否正常 数字万用表（独立电路板，带隔离保护功能） AC/DC电压 0-660V自动/手动量程, 最小分辨率0.1mV AC/DC电流 660uA , 6.6mA, 66mA , 660mA, 10A 电阻 660, 6.6k, 66k, 660k, 6.6M, 66MΩ 电容测试 6.6nf～66000uF，最小分辨率1pf 二极管测试 0～2V正向电压。最小分辨率1mV 差值测量功能 显示与第一次测试结果的差值 通断测试 小于50欧声音提示 测试速度 3次 / 秒 读数范围 -6600～+6600 云台控制测试 通讯接口 可同时支持RS232/RS485总线 通讯协议 兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议 波特率 150，300，600，1200，2400，4800，9600，19200bps 彩色图像发生器 图像发生器 通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号 UTP网线测试 网线测试 测试任意两线或两线以上的网线，并在屏幕上显示连接顺序和网线编号 协议代码捕捉 协议代码捕捉 可接收、显示控制设备发出的RS485/RS232协议代码数据 电 源 外接电源 DC 5V（2A） 电池供电 内置3.7V聚合物锂电池，容量3000mAh 充    电 充电3-4小时,一次充电完成可正常使用12小时 省电功能 低功耗，自动待机省电功能，电池电量图标实时显示 系统参数 操作设置 中文、英文OSD菜单，可选 自动待机 关闭/5-60分钟 键盘声音 开启/关闭 工作环境及规格 工作温度 -10℃---+50℃ 工作湿度 30%-90% 外形尺寸 176mm x 94mm x 36mm

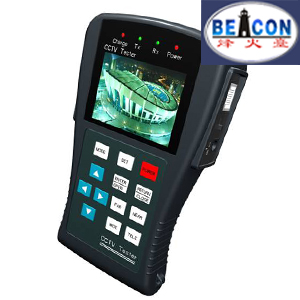

工程宝STest-891是专门为视频监控现场安装、维护而开发的测试工具，它具 有视频显示、DC12V电源输出、音频测试、PTZ控制、 彩色条图像发生器、网线测试、PTZ数据捕捉显示等 功能，该测试仪表功能齐全、简单易用、携带方便，是工程商安装和维护前端摄像设备、提高效率、降低工程费用的好帮手。   · 视频监控工程安装和维护 · 快球、摄像头检测 · 视频传输通道检测 · PTZ云台协议控制 · 中文操作介面，菜单友好、简洁、美观、易用 · 2.8英寸高清晰TFT-LCD屏幕 · 视频信号衰减测量 · DC12V 1A电源输出，为摄像机提供应急电源 · 音频测试，测试前端拾音器的音频信号 · 图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑） · 首创地址扫描功能，快速寻找RS485通信地址 · 云台续转测试，测试云台连续转动是否正常 NEW · 低功耗，工作时间长达15时小 · LCD显示屏的亮度、对比度、色彩饱和度可调 · PTZ控制协议代码捕捉和显示 · NTSC，PAL自动识别，自动适应 · 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议 · 可调用快球的菜单，对其进行设置 · 支持RS232和RS485接口，速率可调150-19200bps · 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号） · 电池电量图型化实时显示，直接简洁 · 可直接充电，可使用外接电源 · 有自动省电（低功耗模式）功能，使用时间更长 · 简单易用，操作者几乎可免培训迅速上手 　 1． 2.8英寸高清晰LCD监视器，显示摄像机图像 　 STest-891视频监控测试仪，内置高清晰大屏幕数字LCD监视器， 通过该仪表的VIDEO IN接口连接前端摄像机，可直观方便地看出摄像机图像效果。 LCD监视器亮度、对比度、色彩饱和度可调，适合野外施工和维护。 　 2．多制式图像发生器发送彩色条，检测监控传输通道 　 STest-891可通过视频OUT端口，发送多种制式（PAL，NTSC）彩色图型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。 　 3．12V电源输出，为摄像机供电 　 STest-891视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，STest-891的供电输出就发挥了必要的作用。 　 4．音频测试功能，测试前端音频设备的声音是否正常 　 STest-891视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行测试。 　 5．球机或解码器PTZ控制 　 STest-891视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。 　 6．预置位的设置、调用及球机参数的设置 　 STest-891视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。 STest-891视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。 　 7．RS485地址扫描功能，协助工程师查找快球的地址 　 STest-891视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。STest-891独立的扫描功能，可以帮助工程师查找球机的地址。 　 8．UTP网线测试 　 STest-891独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频监控工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。 STest-891也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。 　 9．数据捕捉功能 　 仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。 　 10．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示 　 采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。 　 11．中英文菜单，操作简单 　          中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。 　 　 产品型号 STest-891（Ⅳ代） 视频信号测试 视频制式 NTSC/PAL自动适应 视频信号 1Vpp 显示屏幕 2.8英寸数字LCD彩色屏幕,分辨率960 x 240 显示屏调整 LCD显示屏的亮度、对比度、色彩饱和度可调 视频输入/输出 1路Video IN BNC输入，1路Video OUT BNC输出 视频信号强度测量 视频信号测量 测量视频信号电平范围，显示异常信息 12V电源输出 电源输出 输出DC12V 1A直流电源，为摄像机提供 应急工作电源 音频测试 音频测试 输入一路音频信号，测试声音是否正常 云台控制测试 通讯接口 可同时支持RS232/RS485总线 通讯协议 兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议 波特率 150，300，600，1200，2400，4800，9600，19200bps 彩色图像发生器 图像发生器 通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号 UTP网线测试 网线测试 测试任意两线或两线以上的网线，并在屏幕上显示连接顺序和网线编号 协议代码捕捉 协议代码捕捉 可接收、显示控制设备发出的RS485/RS232协议代码数据 电 源 外接电源 DC 5V（2A） 电池供电 内置3.7V聚合物锂电池，容量2800mAh 充    电 充电3-4小时,一次充电完成可正常使用15小时 省电功能 低功耗，自动待机省电功能，电池电量图标实时显示 系统参数 操作设置 中文、英文OSD菜单，可选 自动待机 关闭/5-60分钟 键盘声音 开启/关闭 工作环境及规格 工作温度 -10℃---+50℃ 工作湿度 30%-90% 外形尺寸 170mm x 99mm x 48mm
