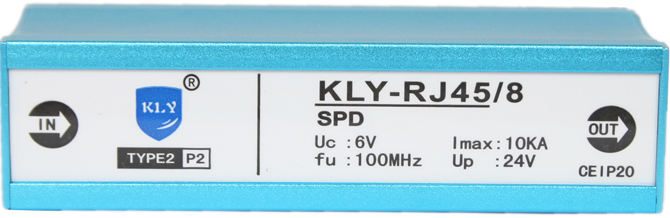

技术指标 型号 Type KLY-RJ45/8 货号 NO. 300 402 标称工作电压 UN 5V 最大持续工作电压 Uc 6V 标称放电电流（8/20） In 300A 最大放电电流（8/20） Imax 500A 电压保护级别（In） Up ≤24V 响应时间 Ta ≤1ns 数据传输速率 Vs 100MBit/s 插入损耗 aE ≤0.5dB 温度范围   -40℃…+80℃ 保护针脚   Pin1-8 接口形式   RJ45 外壳材料   屏蔽金属 外形尺寸   19〃机架 防护等级   IP20

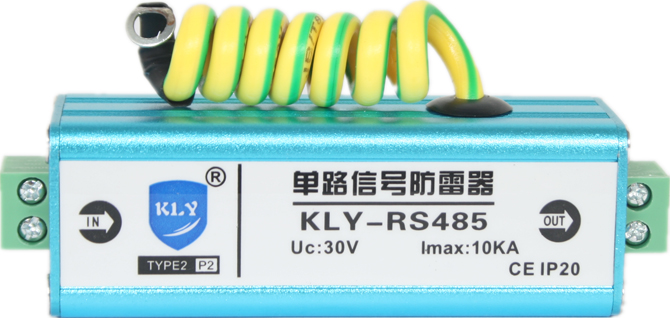

技术参数：   型号 KLY-LX12/2P KLY-RS485 KLY-LX48/2P 标称工作电压 12V 24V 48V 最大持续工作电压 15V 30V 56 最大持续工作电流 2A 2A 2A 标称放电电流（8/20） 5KA 5KA 5KA 最大放电电流（8/20） 10KA 10KA 10KA 电压保护级别（In） ≤25V ≤50V ≤100V 响应时间 ≤1ns ≤1ns ≤1ns 带宽 1M 1M 1M 插入损耗 ≤0.2 dB ≤0.2 dB ≤0.2 dB 工作环境 温度：-40℃～+70℃，相对湿度＜95% 接口类型 2p 5.08接线端子 2p 5.08接线端子 2p 5.08接线端子 保护芯线 1～2 1～2 1～2 外壳材料 屏蔽金属 屏蔽金属 屏蔽金属 外壳保护等级 IP20 IP20 IP20   安装应用： 本产品串联在被保护设备I/O端口。 保护器线路端（IN）与信号通道相连；设备端（OUT）与被保护设备输入端相连。接头应连接牢靠，不能接反。 安装时把本产品的防雷接地端与机房的防雷地线均压环相接。 本产品无需特别维护，当系统工作出现故障时，可更换另一端口检查，若更换后工作恢复正常则应更换新的保护器端口。 所有接线必须牢固及可靠电气联接。 防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于10Ω。接地线≥2.5mm2。 适于室内运行，室外应加防水措施。

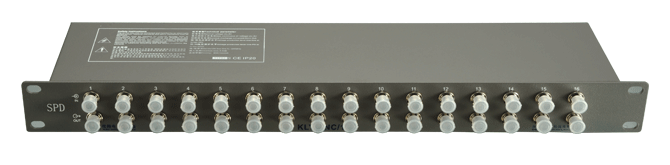

技术指标： 型号 Type KLY-BNC/16L 货号 NO. 600 403 保护路数   16路 标称工作电压 UN 5V 最大持续工作电压 Uc 6V 标称放电电流（8/20） In 300A 最大放电电流（8/20） Imax 500A 电压保护级别（In） Up ≤24V 响应时间 Ta ≤1ns 数据传输速率 Vs 100MBit/s 插入损耗 aE ≤0.5dB 温度范围   -40℃…+80℃ 保护针脚   Pin1-8 接口形式   RJ45 外壳材料   屏蔽金属 外形尺寸   19〃机架 防护等级   IP20

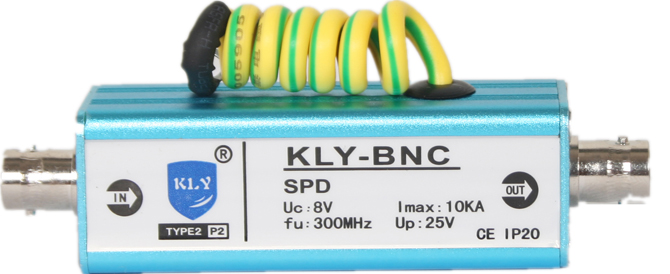

技术指标 型号 Type KLY-BNC 货号 NO. 600 501 标称工作电压 UN 5V 最大持续工作电压 Uc 8V 标称放电电流（8/20） In 5kA 最大放电电流（8/20） Imax 10kA 电压保护级别（In） Up ≤30V 响应时间 Ta ≤1ns 数据传输速率 Vs 60MBit/s 特性阻抗 Z 75Ω 插入损耗 aE ≤0.5dB 温度范围   -40℃…+80℃ 接口形式   BNC 外壳材料   屏蔽金属 外形尺寸   25×25×68㎜ 防护等级   IP20

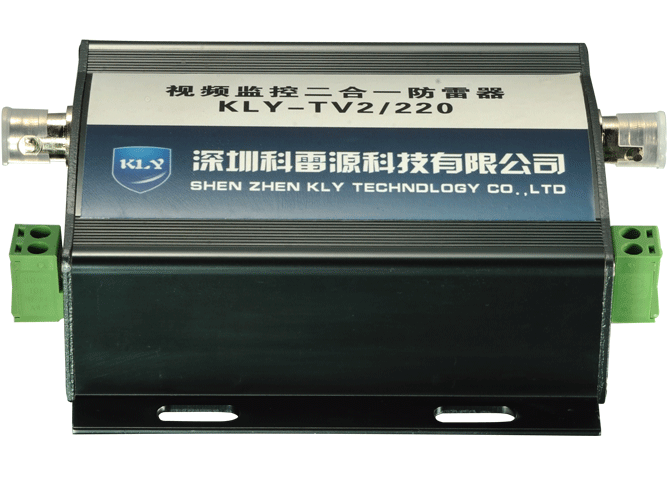

二合一防雷器技术指标：   型号 Type KLY-TV2/220 货号 NO. 600 804 电源保护参数     最大持续工作电压 Uc 220V 标称放电电流（8/20） In 10kA 最大放电电流（8/20） Imax 20kA 电压保护级别（In） Up ≤900V 视频保护参数     最大持续工作电压 6 8V 标称放电电流（8/20） In 10kA 最大放电电流（8/20） Imax 20kA 电压保护级别（In） Up ≤18V 传输速率 Vs 20MBit/s 插入损耗 aE ≤0.3dB

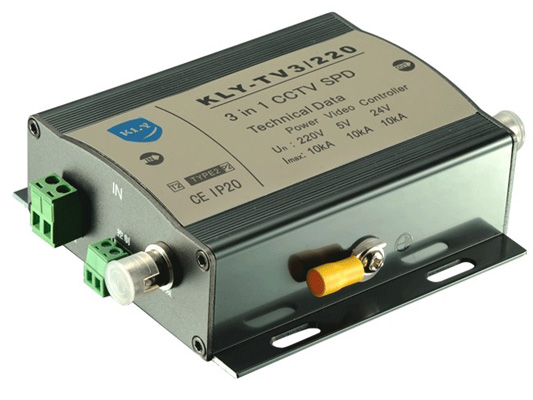

技术指标：   型号 Type KLY--TV3/220 货号 NO. 600 801 电源保护参数     最大持续工作电压 Uc 220V 标称放电电流（8/20） In 10kA 最大放电电流（8/20） Imax 20kA 电压保护级别（In） Up ≤900V 控制保护参数     最大持续工作电压 6 6V 标称放电电流（8/20） In 10kA 最大放电电流（8/20） Imax 20kA 电压保护级别（In） Up ≤18V 传输速率 Vs 2MBit/s 视频保护参数     最大持续工作电压 6 8V 标称放电电流（8/20） In 10kA 最大放电电流（8/20） Imax 20kA 电压保护级别（In） Up ≤18V 传输速率 Vs 20MBit/s 插入损耗 aE ≤0.3dB

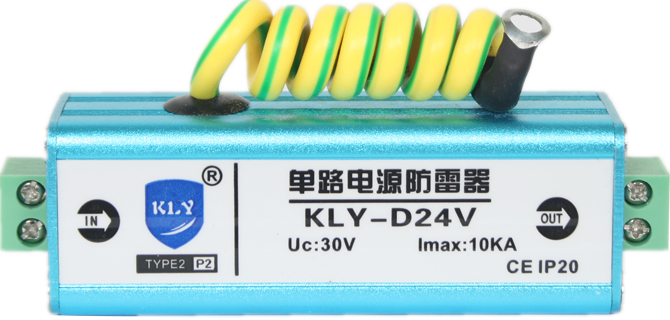

技术参数：   型号 KLY-D12 KLY-D24 KLY-D48 KLY-C220 额定工作电压 12V 24V 48V 220V 最大可持续电压 15V 30V 60V 320V 标称放电电流 5KA 5KA 5KA 5KA 最大放电电流 10KA 10KA 10KA 10KA 电压保护等级 120V 120V 120V 600V 响应时间 ≤25ns ≤25ns ≤25ns ≤25ns 工作环境 温度：-40℃～+70℃，相对湿度＜95% 外壳材料 合金金属 合金金属 合金金属 合金金属 外壳保护等级 IP20 IP20 IP20 IP20 保护模式 V+–V- V+–V- V+–V- L-PE N-PE

技术参数：

技术参数：

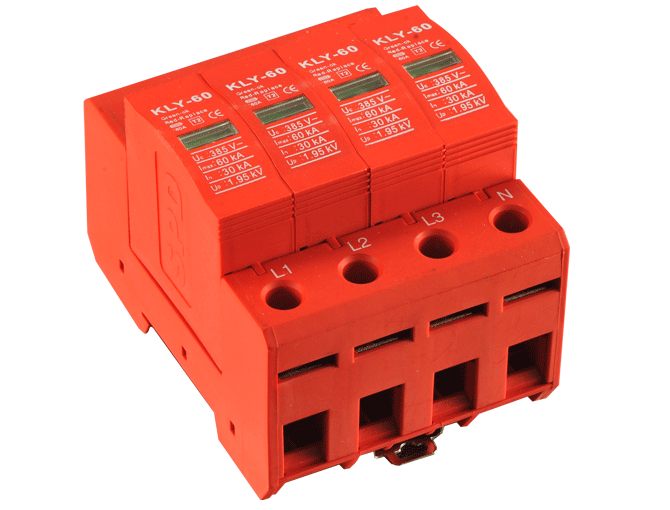

技术指标 型号 Type KLY-60KA/385 最大持续工作电压 Uc 385V 标称放电电流（8/20） In 30kA 最大放电电流（8/20） Imax 60kA 电压保护级别（In） Up ≤1.8kV 响应时间 Ta ≤25ns 漏电流 IL ≤15μA 备用保险丝   125Agl/gG 短路容量   25kA/50Hz 温度范围   -40℃…+80℃ 安装接线规格   单股25㎜2；多股16㎜2 外壳材料   红色热熔塑料，UL94-V0 安装宽度   4个标准模块 安装支架   35㎜电气导轨 防护等级   IP20 远程报警端子类型   开关转换触点 远程信号   AC：250V/0.5A 遥信端子接线规格   最大1.5㎜2
