1.1.产品概述 “SmartSound超声波语音提示器”属于我司SmartSount系列的一员，采用了先进的超声波测距技术，实现物体的与探头之间的距离检测，检测精度达到厘米级，产品不但能够实时语音提示检测到的距离状态，还能自由设定一个门限值，在该门限值内时能够声光报警，及时快捷地提醒客户，避免各种因为距离判断失误造成的碰撞、摩擦造成的损失。 “SmartSound超声波语音提示器”可应用在多种需要语音提示的场所。如在商场、士多店、安保等公共社区场所，提供智能语音提示及报警服务。该产品已被成功应用在智能语音提示、语音防盗、语音家电、消防语音报警等行业。 1.2.产品特性

 ü         采用红外感应技术； ü         感应器采用无线传输，可放置在不同的使用区域，无线传输距离可达50M； ü         感应器拥有广阔的感应视野；可使用云传感功能：一个主机可对应多个感应器，或者一个感应器对应多个主机； ü         产品支持DIY，功能及配件可自定义； ü         语音内容可根据用户的不同需求来随意更换； ü         掉电记忆功能； ü         支持播放WAV、MP3格式音频文件； ü         支持外挂最大4GB容量的FAT/FAT32格式的TF卡；支持USB线与电脑的直接连接，省去专用的读卡器； ü         采用文件的存放顺序来确认语音地址的读取方式； ü         三级音量可调； ü         内置2W功放电路，确保声音洪亮动听； ü         内置自动充电电路； ü         功耗低（休眠电流≤65uA，工作电流≤200mA），可长时间待机； ü         供电方式：DC5V稳压电源、3.7V锂电池、3节AAA干电池； 供电方式 放电条件 放电时间 8Ω/1W 喇叭 (典型值150mA) 16Ω/0.5W 喇叭 (典型值85mA) 32Ω/0.5W 喇叭 (典型值50mA) 干电池(400mA.h) 10秒/次，10次/天 69天 102天 135天 锂电池(500mA.h) 10秒/次，10次/天 87天 127天 169天 注：1.干电池降至1.1V就不能工作，所以容量大概取可用的400mA.h。     2.无线传输距离受环境因素影响可能达不到理想传输距离。

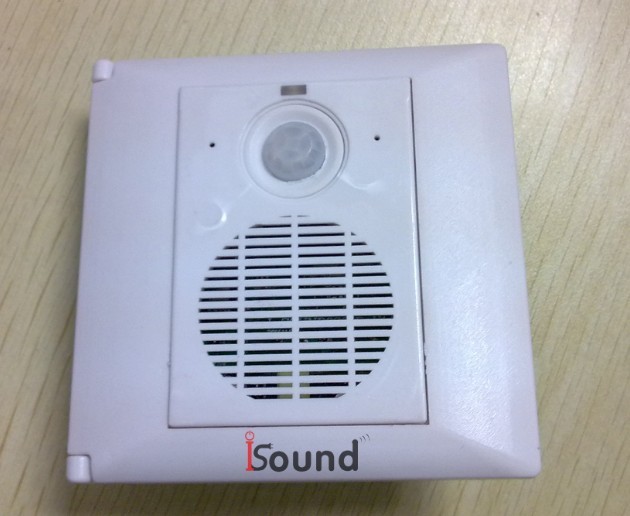

一、isound人体感应语音提示器特点支持的WAV和MP3音频格式播放，音质优美；*注1语音更新方便，用户可通过上位机更新语音或从U盘和SD卡拷贝到内部FLASH；*注2支持外挂最大 64M SPI Flash 作为存储语音的载体，语音长度可达 2000 多秒；

 • 支持外挂2M～32Mbit的SPI-Flash存储器； • 内置13Bit DA转换器，以及12Bit PWM输出； • 支持DAC/PWM两种音频输出方式； • 支持加载6K～22KHz采样率WAV格式音频； • 支持220段可控制地址位； • 最多可加载500段用于编辑的语音； • 独特的人声还原处理技术；  • 支持按键及MCU控制； • 语音播放状态BUSY信号反馈功能； • 任意设定语音播放状态信号BUSY输出方式； • 芯片无动作自动进入休眠状态； • 内置SPI-Flash下载端口； • 语音内容可重复烧写5万次； • 支持10W（单声道）音频输出。

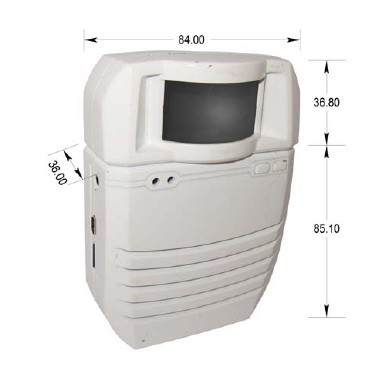

1 简介 人体感应是一种利用红外线、热释电原理感应人体活动信息的技术。当人进入感应范围内时，就能准确的识别、检测和被动式感应人体活动的信息。它好像一只猫的眼睛，不会依赖光线，哪怕是在漆黑的环境里，也能稳定可靠的工作，克服了光感应的不足。 “SmartSound人体感应语音提示器”属于我司SmartSound系列的一员。该系列的产品均支持强大的DIY功能，用户可自行根据使用场合的具体要求选择配件。“SmartSound人体感应语音提示器”的一大特点即是本产品采用成熟的人体感应技术，在侦测到人体经过时，能在第一时间发出温馨提示、警报、问候语等语音，也可以根据不同的应用场合，随时更换不同的语音，达到不同需求的播放效果。SmartSound人体感应语音提示器可被应用在展厅、地铁站、电梯、门控提示、自动喊话器等场合。 为了您更了解产品的安装及其配置使用过程，请先仔细阅读本使用说明书。 2 产品特性

一、产品特点  支持加载MP3 音频格式播放； 内置式SPI 存储器，支持4Mbit~64Mbit 存储容量；语音长度可达2000 多秒 支持通过TF 卡脱机更新语音； 最多可支持3328 段语音；  音频输出5W/8 欧姆; 电压范围DC 9～18V 三、产品规格 工作电压： DC 9～18V 工作电流： ≤400mA（INPUT：DC12V） 播放语音功耗： ≤5W FLASH 容量： 标配16Mbit FLASH（可定制4～64Mbit） 支持音频： MP3 格式32Kbps~320Kbps 芯片支持32～320Kbps 码率的MP3 音频文件，语音的时间长度和码率有关。码率越低文件越小。注意语音文件总大小不能大于内部FLASH 的容量。内部FLASH 存储器存满了就停止拷贝。注意单位换算，平时我们常用的单位1MB=8Mbit。 标配16Mbit FLASH（可定制4～64Mbit）

 一、 产品特点 支持8~320Kbps MP3音频格式播放，音质优美； 语音更新方便，用户可通过U盘将音频文件拷贝到内部FLASH； 支持外挂最大 64M SPI Flash 作为存储语音的载体；   30度～60度扇面，4米人体感应距离，人体感应方向识别距离3米内； 具有方向识别功能，无方向识别与方向识别模式可自由切换； 带时间功能，可设置不同的时间段播放不同语音或不同的音量； 宽电压范围AC 100～250V 或DC12V，两者只能选一； 可自由选择触发只播放广告语或播放当前时间和广告语； 继电器可以自由设置为只受人体感应控制或受人体感应和光感共同控制； 带红外遥控控制，红外遥控距离为1m左右，角度为40°左右； 性能稳定，可外接有源音箱（外部功放）； 继电器延时断开时间可通过红外遥控设置（0S~3600S）。 注：1、下划线部分为可选功能，可根据客户要求添加。 2、主机只能采用AC100~250V供电时如下图所示，电源模块为AC220V转DC5V模块：   3、主机只能采用DC12V供电时如下图所以，电源模块为DC12V转DC5V模块：   4、一种电源模块只能支持一种供电方式，AC220V和DC12V使用模块不一样，两者不能兼容，必须认清模   块对应的输入电源。 二、 产品应用 本产品并不是一个简单的语音提示器，而是一个具有智能人体感应，并具备方向识别功能，也可并带电   源控制功能的智能人体感应语音提示器。不仅带有方向识别语音提示功能，还可选用具有电源控制功能   ，在播放语音提示语的同时还可以控制设备电源的打开和关闭，设备电源的打开由人体感应控制，即当   有人体感应时，继电器闭合（设备电源打开）；也可设置为由人体感应和光感共同控制，轻松实现白天   只播放语音不打开设备，晚上即播放语音（可将音量设置为0级即可实现只打开继电器播放音量很小几   乎听不见）又打开设备。采用人体感应触发方式，智能触发，无需手动操作。适合用于楼梯灯、通道灯   光控制、迎宾门等场合。   三、 产品规格 工作电压： AC 100～250V/50～60Hz或DC12V，二选一，两者不能兼容 待机电流： ≤35mA（DC5V） 播放语音功耗： ≤2W 负载： ≤600W（阻性负载） FLASH容量： 标配32Mbit FLASH（可定制64Mbit） 人体感应角度： 30～60度 方向识别距离： 3米内 使用环境： 仅限于室内使用，相对湿度小于95% 产品入墙部分尺寸： 86mm*86mm*28mm 产品墙外部分尺寸： 86mm*86mm*15mm   四、 功能面板 1、主机：     注1： USB接口 可以连接U盘，从U盘拷贝语音到内部FLASH，不能直接连接电脑下载语音。 注2：该版本暂不支持TF卡。

6、             产品特点 Ø         使用智能手机控制无线遥控设备，无需另外配遥控器，方便携带和使用 Ø         具有场景模式功能，一键设定所有开关的状态以适应各种场合 Ø         通过学习功能，能控制其他无线遥控开关插座（可选择315MHz或433MHz通讯方式） Ø         能控制其他支持学习功能的无线遥控开关插座（可选择315MHz或433MHz通讯方式） Ø         可以控制多达50组遥控开关（包括主控设备在内） Ø         总共可以设定80组定时设置，支持4种不同的重复类型(单次,每天,每周,指定日期)   7、产品参数说明 1）产品型号：WTZ019S 2）支持手机：Android 2.1/2.2/2.3系统含蓝牙功能的所有智能手机，Iphone（期待中） 3）额定参数：90~250 VAC  输出功率250VAC 10A 4）工作温湿度：工作环境温度-20~40℃，湿度≤95% 5）可控制子系统总量：99组 6）无线通讯频率：315MHz，可定制433MHz 7）无线通讯有效距离：室内20~50m 8）产品尺寸：L*D*H=100*65*35mm             产品应用举例   1、充电定时：如电动车一般充电8小时左右，但最高持续充电不超过12小时，否则电池寿命将大大缩短。使用定时器，可以定时从晚上22：00（分时电表还可省电费）开始充电，充电8小时后自动停止充电，这将大大延缓电池使用寿命。SmartHome智能控制器准确控制充电时间，从而保护电动车的心脏（蓄电池）到达最长的使用寿命，既节省了资金又减少了废电池对环境的污染，还可以方便地控制充电时间在低价电阶段（即每晚9点钟后的谷价电），从而降低了充电费。使用简单方便，物美价廉。除了电动车外，如手机充电，手机充电器至今不能自动停止充电（充满后仍然有微电流给电池充电），严重影响了手机的性能，充电过量爆炸事件时有耳闻。对各种充电、需要定时关闭的电器的严格管理势在必行。 2、热水器定时：如果一直开着热水器会不停地加热，既不安全而且费电，有了SmartHome智能控制器，想让它几点加热都能办到。 3、煮饭定时：出门逛街，六点半回家，出门前淘好米，定好六点时自动通电煮饭，回到家便有饭吃。定时抽水、水族箱换水。各种需要定时关闭的厨具如酸奶机、豆浆机等均可使用。 4、电热毯控制：特别是家里老人使用电热毯，经常开着就忘了关，真让人提心吊胆。定时器可设置隔一定时间开和关。 5、饮水机定时：许多的饮水机都处于常开的状态，特别是晚上，经常忘记关闭电源。众所周知，饮用水加热六小时以上会产生亚硝酸盐，可致癌、产生血管等疾病。定时开关是最好的解决方案，从而也延长了饮水机的使用寿命、节约了电能。 6、电视定时控制：电视遥控器关闭电视后，电视机电源仍旧供电，不仅耗电，而且电视机仍旧处于工作状态，不断损耗元件寿命，由于电压经常性不稳定，给电视电路不断造成冲击，大大缩短电视使用寿命，使用本产品的定时功能，可以设定开关电源的时间。 7、用于空调：空调都有待机功耗，但由于空调一般都安装在高处，不方便去手动关闭，有了SmartHome，这个问题就能解决了。 8、出门一键关:出门的时候你想把家里所有电器的电源关闭，如果去关总电源开关，但断路器的开关次数多了也会影响寿命，去把每个开关和插座一一关闭电源那就很麻烦。但如果你已经加入了SmartHome行动中，通过设定后，你只需按触摸你的手机，就可以把家里的所有开关电源关闭了，然后轻松出门潇洒去了。 10、小夜灯:每天工作到很晚的您 ,是否想在回到家开门的那一瞬间有一盏为你而亮的灯呢，再也不用黑着去找开关了。 11、鱼缸换气:让生活智能化吧，您就少操点心吧！腾出时间多潇洒下。 12、遥控窗帘：出太阳了，你觉得阳光太刺眼了，想把窗帘拉低一点但又懒得动身。有了SmartHome，你仅需要拿出手机动动手指就可以遥控窗帘上下移动了。 13、智能灯光：现代家居里，客厅与睡房都有很多灯光与灯饰，根据不同的场合需要调节灯光：用餐时要打开餐灯；会客时要打开主灯：看电视时要关闭主灯，只开小的灯饰；……如此多的场合，如果手动去打开开关就比较麻烦了，如果用SmartHome的场景模式就能轻松驾驭这一切。设置好各种场景模式后即可一键切换。 此处只是简单举例一些应用例子，还有很多地方能让我们的生活更智能化的。

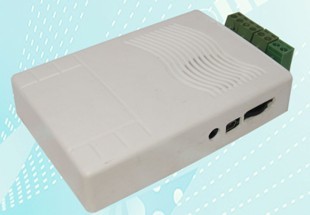

Ø         体积小，方便安装。 Ø         供电电压：DC9V～12V Ø         静态电流：8uA Ø         工作电流：200mA Ø         音频输出：2.5W/8Ω（单声道） Ø         外表尺寸：110mm×75mm×23mm（长×宽×深） Ø         语音内容可随意更换； Ø         支持USB语音内容下载更新； Ø         进、出门自动语音提示； Ø         内置式2.5W音频放大器（直接驱动扬声器）和DAC（外接功放）两种音频模式输出； Ø         16K采样率语音内容播放，音质优美；

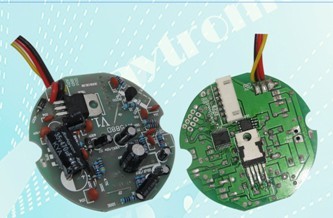

• 支持外挂2M～32Mbit的SPI-Flash存储器； • 内置13Bit DA转换器，以及12Bit PWM输出； • 支持DAC/PWM两种音频输出方式； • 支持加载6K～22KHz采样率WAV格式音频； • 支持220段可控制地址位； • 可订制上电播放，高电平触发，低电平触发功能； • 独特的人声还原处理技术；  • 支持按键及MCU控制； • 语音播放状态BUSY信号反馈功能； •
