- 型号：LSPD AC220/D，LSPD DC24/D，LSPD DC12/D
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
详细介绍：
单路交/直流电源防雷器产品介绍：
LSPD AC220/D，LSPD DC24/D，LSPD DC12/D串联型单路交/直流电源防雷器，用于交/直流配电设备的防雷保护，如程控交换机、安防监控系统等,本产品外型美观，安装接线方便，维护简单，能在较恶劣环境下长期稳定工作。该产品用于交/直流配电设备的前端，防止雷击或浪涌等因素产生的感应过电压、过电流现象对系统或设备造成的损坏。
单路交/直流电源防雷器技术参数：
型号 LSPD AC220/D LSPD DC24/D LSPD DC12/D 额定工作电压 (Un) 220V DC24V DC12V 额定工作电流 5A 5A 5A 标称放电电流 (In) 5kA 5kA 5kA 最大放电电流 (Imax) (8/20μs) 10KA 10KA 10KA 最大持续运行电压 (Uc) 385V 36V 20V 限制电压（8/20μs）20KA ≤800V ≤75V ≤48V 保护模式 L-PE N-PE V＋ V- V＋ V- 外壳材质 铝合金 铝合金 铝合金 规格尺寸 112×25×25mm 112×25×25mm 112×25×25mm
|
型号 |
LSPD AC220/D |
LSPD DC24/D |
LSPD DC12/D |
|
额定工作电压 (Un) |
220V |
DC24V |
DC12V |
|
额定工作电流 |
5A |
5A |
5A |
|
标称放电电流 (In) |
5kA |
5kA |
5kA |
|
最大放电电流 (Imax) (8/20μs) |
10KA |
10KA |
10KA |
|
最大持续运行电压 (Uc) |
385V |
36V |
20V |
|
限制电压（8/20μs）20KA |
≤800V |
≤75V |
≤48V |
|
保护模式 |
L-PE N-PE |
V＋ V- |
V＋ V- |
|
外壳材质 |
铝合金 |
铝合金 |
铝合金 |
|
规格尺寸 |
112×25×25mm |
112×25×25mm |
112×25×25mm |
1、本产品串联被保护设备相应位置，安装时最好与被保护设备距离不超过50CM。
2、电源连接：直流电源两端分别对应接“＋”“—”，交流电源两端分别对应“L”“N”。如果是把端子拔下来接线，回装时一定要恢复原状，否则危险！
3、防雷器产品标有标志的接地端应接上地线，地线的螺杆上配有接线叉，用于接地汇集排与防雷器地线的连接，接好地线后，务必要旋紧螺钉。接地线选用2.5mm2以上的铜线，地线到接地汇流排的长度应小于1m且尽量粗短，接地电阻应小于10Ω。

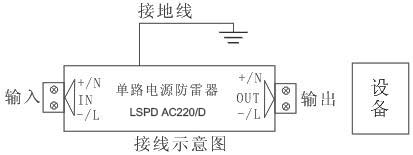

接线图
