- 型号： LSPD-220TV/2，LSPD-24TV/2
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
视频二合一防雷器适用范围:
LSPD-220TV/2，LSPD-24TV/2视频监控系统摄像机二合一防雷器主要用于电源和信号系统的全方位保护，是一体化多功能电涌保护器。适用于对摄像机的电源、视频/音频线路实施浪涌保护，它具有通流容量大、限制电压低、响应速度快，安装方便等特点，可充分保护最新技术的监控设备。
视频二合一防雷器技术指标:
型号 LSPD-24TV/2 LSPD-220TV/2 类型 电源 视频 电源 视频 标称工作电压Un 24V 5V 220V 5V 最大持续运行电压Uc 36V 8V 275V 8V 标称负载电流IL 10A - 10A - 标称放电电流(8/20μS) In 5kA 最大放电电流(8/20μS) Imax 10kA 电压保护水平(In)Up ≤75V ≤15V ≤700V ≤15V 响应时间Ta ≤25ns ≤10ns ≤25ns ≤10ns 传输速率Vs - 10M bps - 10M bps 插入损耗Ae - ≤0.2db - ≤0.2db 接口类型 接线端子 BNC 接线端子 BNC 安装接线规格 4mm2 - 4mm2 - 温度范围 -40℃…+85℃ 外形尺寸 106mmx55mmx28mm 外壳材料 铝合金
视频二合一防雷器安装方法:
1、监控二合一防雷器串联安装在摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。
2、监控二合一防雷器电源线路端子接法：电源两端分别对应接“L/+”“N/-”。
3、监控二合一防雷器接地线截面应≥2.5mm2，且尽可能短。安装本防雷产品要求接地电阻小于4欧姆，在接地线及接地电阻合格下防雷性能最优。
4、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。
视频二合一防雷器注意事项:
1、防雷器输出端所有端口均连接被保护设备。
2、正负线路不要接反或接错。
3、防雷器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
5、切记不可带电作业。
6、接地一定要良好且接地电阻不大于4欧姆。
7、防雷器前端需加装短路装置确保避免防雷器劣化后短路引起火灾。

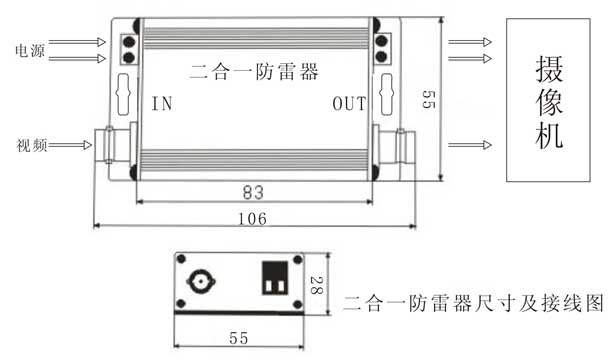

二合一防雷器尺寸及接线图：
|
型号 |
LSPD-24TV/2 |
LSPD-220TV/2 |
||
|
类型 |
电源 |
视频 |
电源 |
视频 |
|
标称工作电压Un |
24V |
5V |
220V |
5V |
|
最大持续运行电压Uc |
36V |
8V |
275V |
8V |
|
标称负载电流IL |
10A |
- |
10A |
- |
|
标称放电电流(8/20μS) In |
5kA |
|||
|
最大放电电流(8/20μS) Imax |
10kA |
|||
|
电压保护水平(In)Up |
≤75V |
≤15V |
≤700V |
≤15V |
|
响应时间Ta |
≤25ns |
≤10ns |
≤25ns |
≤10ns |
|
传输速率Vs |
- |
10M bps |
- |
10M bps |
|
插入损耗Ae |
- |
≤0.2db |
- |
≤0.2db |
|
接口类型 |
接线端子 |
BNC |
接线端子 |
BNC |
|
安装接线规格 |
4mm2 |
- |
4mm2 |
- |
|
温度范围 |
-40℃…+85℃ |
|||
|
外形尺寸 |
106mmx55mmx28mm |
|||
|
外壳材料 |
铝合金 |
|||
