产品详细

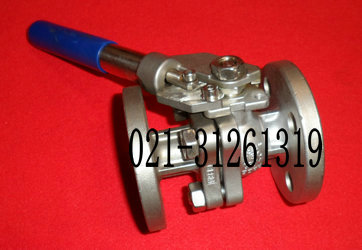

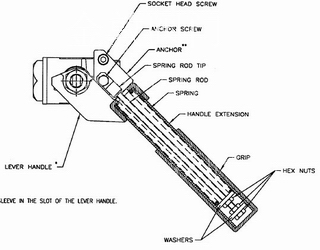

手动Q41F-64P弹簧式复位球阀
- 型号：Q41F-64P
- 价格：1536
- 最小起订量：0
- 供货总量：0
- 产品介绍
型号：Q11F-64P Q41F-64P
口径：DN6—DN50（mm）
压力范围：150LB—800LB（Mpa）
温度范围：-196—425（℃）
适用于石油，化工，轻工，食品，医药，环保行业
特点
流动阻力小；
结构简单；
体积小、重量轻；
目前球阀的密封面材料选用塑料，密封性好；
操作方便，开闭迅速，便于远距离的控制；
维修方便，密封圈一般都是活动的，拆卸更换方便；
全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。
注意事项：
安装位置、高度、进出口方向必须符合设计要求，螺纹连接应牢固紧密。
安装在保温管道上的各类手动阀门，手柄均不得向下。
球阀材料列表：
|
NO |
部件名称 |
材料 |
|
|
1 |
阀体 |
CF8 |
CF8M |
|
2 |
阀盖 |
CF8 |
CF8M |
|
3 |
球 |
SS304 |
SS316 |
|
4 |
阀座 |
PTFE |
|
|
5 |
阀杆 |
SS304 |
SS316 |
|
6 |
手把 |
SS304 |
|
|
7 |
填料 |
PTFE |
|
|
8 |
密封垫 |
PTFE |
|
|
9 |
螺母 |
SS304 |
|
|
10 |
把套 |
PLASTLC |
|
|
11 |
垫圈 |
SS304 |
|
球阀尺寸表：
|
NPS |
DN |
D |
L |
H |
W |
|
1/4" |
6 |
10 |
55 |
42 |
95 |
|
3/8" |
10 |
12 |
55 |
42 |
95 |
|
1/2" |
15 |
15 |
62 |
51 |
108 |
|
3/4" |
20 |
20 |
75 |
58 |
115 |
|
1" |
25 |
25 |
85 |
77 |
135 |
|
1-1/4" |
32 |
32 |
102 |
83 |
150 |
|
1-1/2" |
40 |
38 |
108 |
97 |
175 |
|
2" |
50 |
50 |
124 |
106 |
190 |
