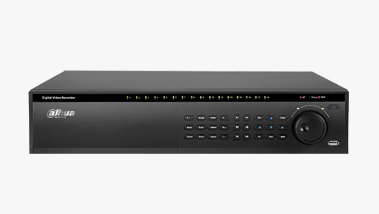

参数 DH-DVRXX04LE-U DH-DVRXX04LE-U-4H 主处理器 工业级嵌入式微处理器 操作系统 嵌入式 LINUX操作系统 图像编码标准 H.264 视频标准 PAL制（625线，50场/秒） 监视图像质量 PAL制，D1（704× 576），数字通道1080P 回放图像质量 模拟部分：4﹑8路设备的第1路支持4CIF@25fps, 16路的第1﹑9路支持4CIF@25fps，其余通道最高支持CIF实时分辨率。数字部分：支持百万像素IPC输入 图像控制 图像质量可调节，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396 (22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频压缩 G.711A 对讲 双向语音对讲功能 录像方式 支持手动，自动，动态监测，告警触发录像模式 录像速度 4﹑8路设备的第1路支持D1@25fps, 16路的第1﹑9路支持D1@25fps，其余通道最高支持CIF实时录像 模拟通道4﹑8路设备的第1路支持D1@25fps, 16路的第1﹑9路支持D1@25fps，其余通道最高支持CIF实时录像    数字通道720P、1080P 录像回放 支持1﹑2﹑3﹑4﹑N路回放功能（N代表设备最高路数） 支持1﹑2﹑3﹑4﹑N路回放功能（N代表设备最高路数），720P回放 备份方式 支持硬盘、刻录机、U盘存储和备份 录像保存 本地硬盘，网络 视频输入 4/8/16路BNC接口 4/8/16路BNC输入，4路百万像素IPC接入 视频输出 1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920X1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920X1080、1280×1024、1024×768，1280×720分辨率 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路 矩阵输出 1路 音频输入 4/8/16路线性音频输入 音频输出 1路线性音频输出 报警输入 4/8/16路报警输入，低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 网络接口 1个RJ45 ，10M/100M自适应以太网口 通信 标准485接口，支持半双工，绿色接线柱接口，标准232接口，DB9 USB接口 2个USB2.0接口，前背面板各1个 硬盘 内部支持8个SATA硬盘接口 eSATA口 支持独立的eSATAⅡ接口 电源 220V±10% 50Hz±2% /110V±10% 60Hz±2% 功耗 25-40W（不含硬盘） 工作温度 0℃-＋55℃ 工作湿度 10%－90%RH 尺寸 2U高度  440x460x89（mm） 重量 6.5-7.5Kg（不含硬盘） 安装方式 机架安装，台式安装

型  号 　 DH-DVR0404LE-AS DH-DVR0804LE-AS 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 4CIF@ 25 fps，第1路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 CIF@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能，对讲时借用第1路音频通道实现 录像管理 录像方式 支持手动， 自动，运动检测，告警触发录像模式 录像保存 本机硬盘、网络 录像速度 第1路支持4CIF @ 25 fps，其余通道最高支持CIF实时分辨率 CIF@ 25 fps 录像回放 支持1、2、3、4、N路回放功能(N代表设备最高路数) 备份方式 支持硬盘、刻录机、U盘、网络存储和备份 接口 视频 视频输入 4路 BNC接口 8路 BNC接口 视频输出 1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、1路VGA输出支持1280×1024、1024×768、1280×720、800×600分辨率 抓图功能 支持JPEG抓图功能 环通输出 无 矩阵输出 无 音频 音频输入 2路线性音频输入 4路线性音频输入 音频输出 1路线性音频输出 报警 报警输入 4路报警输入、低电平有效，绿色接线柱接口 8路报警输入、低电平有效，绿色接线柱接口 报警输出 1路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 3路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 其他 网络 1个 RJ45接口, 10/100M自适应 通信 标准485接口，支持半双工，绿色接线柱接口 USB 2个USB 2.0接口，其中1个前面板，1个背板接口 硬盘 内部支持1个SATA硬盘接口 eSATA口 不支持 其他 电源 DC 12V/3.5A 功耗 12W(不含硬盘) 工作温度 0℃-＋55℃ 工作湿度 10%－90% 尺 寸 375×285×45mm(高度包含脚垫) 重 量 3.25（不含硬盘） 安装方式 机架安装，台式安装

型 号   DH-DVRXX04HG-S 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 D1@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能     录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像 录像保存 本机硬盘、网络 录像速度 D1 @ 25 fps 录像回放 支持1、2、3、4、N路同步回放功能（N代表设备最高路数） 备份方式 支持硬盘、刻录机、U盘存储和备份     视频   视频输入 4/8/16路 BNC接口 视频输出 1路模拟视频BNC接口 (1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路模拟视频BNC接口 (1.0Vp-p, 75ohms) 矩阵输出 4/8/16选1视频矩阵输出，支持时间，通道OSD叠加 音频 音频输入 4/8/16路线性音频输入 音频输出 1路线性音频输出 报警   报警输入 4/8/16路报警输入、低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口           其他 网络 1个 RJ45接口, 10/100/1000M自适应 通信 标准485接口，支持半双工，绿色接线柱接口; 标准232接口，DB9 USB 3个USB 2.0接口 硬盘 内部支持8个SATA硬盘 eSATA 支持独立的eSATA接口 电源 220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗 25-40W(不含硬盘) 工作温度 0℃－＋55℃ 工作湿度 10%－90% 尺 寸 440mm * 460mm * 89 mm(2U高度) 重 量 5.5-6.0kg(不含硬盘) 安装方式 台式安装

型 号   DH-DVRXX04HG-U 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576)  高清1080P 回放图像质量 D1@ 25 fps  1080P@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能 录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像 录像保存 本机硬盘、网络 录像速度 4路设备：4路D1+4路D1/2路720P/1路1080P 8路设备：8路D1+8路D1/4路720P/2路1080P 16路设备：16路D1+16路D1/8路720P/4路1080P 录像回放 模拟部分：支持1、2、3、4、N路同步回放功能（N代表设备最高路数） 数字部分：16路D1或4路720P /1080P 备份方式 支持硬盘、刻录机、U盘存储和备份 视频   视频输入 模拟部分：4/8/16路 BNC接口 数字部分：16路D1/4路720P/4路1080P同步回放数 视频输出 1路模拟视频BNC接口 (1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路模拟视频BNC接口 (1.0Vp-p, 75ohms) 矩阵输出 4/8/16选1视频矩阵输出，支持时间，通道OSD叠加 音频 音频输入 4/8/16路线性音频输入 音频输出 1路线性音频输出 报警   报警输入 4/8/16路报警输入、低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 其他 网络 1个 RJ45接口, 10/100/1000M自适应 通信 2个标准485接口，支持半双工，绿色接线柱接口; 标准232接口，DB9 USB 4个USB 2.0接口 硬盘 内部支持8个SATA硬盘 eSATA 支持独立的eSATA接口 电源 220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗 25-40W(不含硬盘) 工作温度 0℃－＋55℃ 工作湿度 10%－90% 尺 寸 440mm * 460mm * 89 mm(2U高度) 重 量 5.5-6.0kg(不含硬盘) 安装方式 台式安装

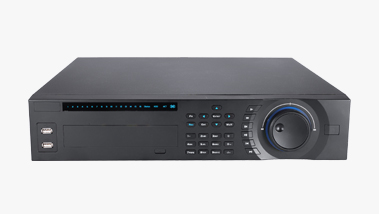

型 号   DH-DVRXX04HG-U/N 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576)  高清1080P 回放图像质量 D1@ 25 fps   1080P@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能 录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像 录像保存 本机硬盘、网络 录像速度 4路设备：4路D1+4路D1/2路720P/1路1080P 8路设备：8路D1+8路D1/4路720P/2路1080P 16路设备：16路D1+16路D1/8路720P/4路1080P 录像回放 模拟部分：支持1、2、3、4、N路同步回放功能（N代表设备最高路数） 数字部分：16路D1或4路720P /1080P 备份方式 支持硬盘、刻录机、U盘存储和备份 视频   视频输入 模拟部分：4/8/16路 BNC接口 数字部分：16路标清或8路720P或4路1080P 视频输出 1路模拟视频BNC接口 (1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路模拟视频BNC接口 (1.0Vp-p, 75ohms) 矩阵输出 4/8/16选1视频矩阵输出，支持时间，通道OSD叠加 音频 音频输入 4路线性音频输入 音频输出 1路线性音频输出 报警   报警输入 4/8/16路报警输入、低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 其他 网络 1个 RJ45接口, 10/100/1000M自适应 通信 2个标准485接口，支持半双工，绿色接线柱接口; 标准232接口，DB9 USB 4个USB 2.0接口 硬盘 内部支持8个SATA硬盘 eSATA 支持独立的eSATA接口 电源 220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗 25-40W(不含硬盘) 工作温度 0℃－＋55℃ 工作湿度 10%－90% 尺 寸 440mm * 460mm * 89 mm(2U高度) 重 量 5.5-6.0kg(不含硬盘) 安装方式 台式安装

参数 DH-DVRXX04LE-U DH-DVRXX04LE-U-4H 主处理器 工业级嵌入式微处理器 操作系统 嵌入式 LINUX操作系统 图像编码标准 H.264 视频标准 PAL制（625线，50场/秒） 监视图像质量 PAL制，D1（704× 576），数字通道1080P 回放图像质量 模拟部分：4﹑8路设备的第1路支持4CIF@25fps, 16路的第1﹑9路支持4CIF@25fps，其余通道最高支持CIF实时分辨率。数字部分：支持百万像素IPC输入 图像控制 图像质量可调节，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396 (22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频压缩 G.711A 对讲 双向语音对讲功能 录像方式 支持手动，自动，动态监测，告警触发录像模式 录像速度 4﹑8路设备的第1路支持D1@25fps, 16路的第1﹑9路支持D1@25fps，其余通道最高支持CIF实时录像 模拟通道4﹑8路设备的第1路支持D1@25fps, 16路的第1﹑9路支持D1@25fps，其余通道最高支持CIF实时录像    数字通道720P、1080P 录像回放 支持1﹑2﹑3﹑4﹑N路回放功能（N代表设备最高路数） 支持1﹑2﹑3﹑4﹑N路回放功能（N代表设备最高路数），720P回放 备份方式 支持硬盘、刻录机、U盘存储和备份 录像保存 本地硬盘，网络 视频输入 4/8/16路BNC接口 4/8/16路BNC输入，4路百万像素IPC接入 视频输出 1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920X1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920X1080、1280×1024、1024×768，1280×720分辨率 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路 矩阵输出 1路 音频输入 4/8/16路线性音频输入 音频输出 1路线性音频输出 报警输入 4/8/16路报警输入，低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 网络接口 1个RJ45 ，10M/100M自适应以太网口 通信 标准485接口，支持半双工，绿色接线柱接口，标准232接口，DB9 USB接口 2个USB2.0接口，前背面板各1个 硬盘 内部支持8个SATA硬盘接口 eSATA口 支持独立的eSATAⅡ接口 电源 220V±10% 50Hz±2% /110V±10% 60Hz±2% 功耗 25-40W（不含硬盘） 工作温度 0℃-＋55℃ 工作湿度 10%－90%RH 尺寸 2U高度  440x460x89（mm） 重量 6.5-7.5Kg（不含硬盘） 安装方式 机架安装，台式安装

参数 DH-DVRXX04HE-T DH-DVRXX04HE-T-4H 主处理器 工业级嵌入式微处理器 操作系统 嵌入式 LINUX操作系统 图像编码标准 H.264 视频标准 PAL制（625线，50场/秒） 监视图像质量 PAL制，D1（704× 576） 数字通道720P、1080P 回放图像质量 PAL制，QCIF(176×144),CIF(352×288) , HD1(352×576) , D1(704×576)、720P、1080P 图像控制 图像质量可调节，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396 (22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频压缩 G.711A 对讲 双向语音对讲功能 录像方式 支持手动，自动，动态监测，告警触发录像模式 录像速度 每路D1@25fps 模拟通道每路D1@25fps，数字通道720P、1080P 录像回放 支持1﹑2﹑3﹑4﹑N路回放功能（N代表设备最高路数） 支持1﹑2﹑3﹑4﹑N路模拟录像回放功能（N代表设备最高路数），支持百万像素IPC回放 备份方式 支持硬盘，刻录机，U盘存储和备份 录像保存 本地硬盘，网络 视频输入 4/8/16路BNC接口 4/8/16路BNC输入， 4路百万像素IPC接入 视频输出 1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920X1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920X1080、1280×1024、1024×768，1280×720分辨率 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路模拟视频BNC接入 矩阵输出 1路 音频输入 4/8/16路线性音频输入 音频输出 1路线性音频输出 报警输入 16路报警输入，低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 网络接口 1个RJ45，10M/100M自适应以太网口 通信 标准485接口，支持半双工，绿色接线柱接口，标准232接口，DB9 USB接口 2个USB2.0接口，前背面板各1个 硬盘 内部支持8个SATA硬盘接口 eSATA口 支持独立的eSATAⅡ接口 电源 220V±10% 50Hz±2% /110V±10% 60Hz±2% 功耗 25-40W（不含硬盘） 工作环境 0℃-＋55℃ 工作湿度 10%－90%RH 尺寸 2U高度 440x460x89（mm） 重量 6.5-7.5Kg（不含硬盘） 安装方式 机架安装，台式安装
