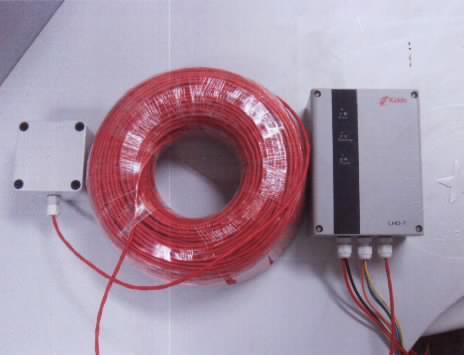

感温电缆主要技术参数 报警温度（℃） 70 85 105 138 180 不动作温度（℃） 45 60 75 85 108 动作温度误差 ±10% 70 85 105 138 180 报警温度等级（℃）：70、85、105、138、180 报警温度（℃） 70 85 105 138 180 不动作温度（℃） 45 60 75 85 108 动作温度误差 ±10% 感温电缆外径（mm）：3.5（普通型）；4.5(编织型) 重量（kg/100m）：普通型约1.5 最高工作环境温度（℃）：不超过不动作温度 线芯材料：特种钢丝 内线芯直径（mm）：0.5~1.0 线芯数量：2 短时可复用最高耐热温度（℃）：不低于1.4倍动作温度 使用寿命：正常情况下30年 符合GB16280-2005及1号修改单的要求

线型定温火灾探测器在实际应用中应遵循以下几个基本原则： 　　（1）选用动作温度等级时不仅要考虑反应灵敏度，还要考虑环境温度对线型定温火灾探测器的影响，特别是热源附近突然短时高温可能对线型定温火灾探测器的影响，以避免误报。根据环境温度选择动作温度等级可以参考表1。 　　（2）针对不同场所选择不同护套，能有效减小环境对线型定温火灾探测器的伤害，提高系统火灾探测的可靠性，延长线型定温火灾探测器的使用寿命。 　　（3）感温电缆的使用长度原则上是按线芯阻抗的大小来决定，大约每2米双绞线的电阻为1欧姆。但根据防火分区的设置大小，其长度是有限制的，必须满足相关设计规范的要求。一般规定其长度不超过200米。 　　（4）当使用其他厂家的控制器，应通过缆式接口模块和终端模块经其输入模块转接，并单独提供DC24V电源。 　　（5）在感温电缆安装过程中避免让不必要机械压力作用在感温电缆上，否则过度挤压会对它造成损伤。这种损伤结果可能不会马上呈现或从感温电缆的外表看出来，但是将可能引起随之而来的误报。因此在安装期间不要将其在地上拖拉摩擦、用脚踩或将重物压在上面，也不要将感温电缆拉的过直，在两个紧固件之间有些下垂是正常的。同时不要将紧固件压得太紧，因为可能压裂外套或挤压内部的绝缘体而引起不必要的麻烦。 　　（6）感温电缆可以采用直线悬挂、缠绕式或正弦波式附设，为提高探测灵敏度，推荐使用直接接触式安装，但如果保护对象经常检修，则建议使用悬挂方式。布线时必须是连续无抽头、无分支的连续布线。 　　（7）感温电缆最小弯曲半径为100毫米，不得硬性折弯或扭曲。 　　（8）探测器必须保存在环境温度为-10~40℃，相对湿度不大于75%的通风室内。 　　（9）线型定温火灾探测器安装前用兆欧表测量电缆各芯之间的绝缘状态。若阻值≥500MΩ，证明探测器未被破坏，可以安全使用。安装时在末端预留2~3m试验长度，试验后，应将试验部分剪切去掉。 　　（10）为保持感温电缆灵敏度，不要喷涂感温电缆，也不要在感温电缆上覆盖他物。

线型定温火灾探测器在实际应用中应遵循以下几个基本原则： 　　（1）选用动作温度等级时不仅要考虑反应灵敏度，还要考虑环境温度对线型定温火灾探测器的影响，特别是热源附近突然短时高温可能对线型定温火灾探测器的影响，以避免误报。根据环境温度选择动作温度等级可以参考表1。 　　（2）针对不同场所选择不同护套，能有效减小环境对线型定温火灾探测器的伤害，提高系统火灾探测的可靠性，延长线型定温火灾探测器的使用寿命。 　　（3）感温电缆的使用长度原则上是按线芯阻抗的大小来决定，大约每2米双绞线的电阻为1欧姆。但根据防火分区的设置大小，其长度是有限制的，必须满足相关设计规范的要求。一般规定其长度不超过200米。 　　（4）当使用其他厂家的控制器，应通过缆式接口模块和终端模块经其输入模块转接，并单独提供DC24V电源。 　　（5）在感温电缆安装过程中避免让不必要机械压力作用在感温电缆上，否则过度挤压会对它造成损伤。这种损伤结果可能不会马上呈现或从感温电缆的外表看出来，但是将可能引起随之而来的误报。因此在安装期间不要将其在地上拖拉摩擦、用脚踩或将重物压在上面，也不要将感温电缆拉的过直，在两个紧固件之间有些下垂是正常的。同时不要将紧固件压得太紧，因为可能压裂外套或挤压内部的绝缘体而引起不必要的麻烦。 　　（6）感温电缆可以采用直线悬挂、缠绕式或正弦波式附设，为提高探测灵敏度，推荐使用直接接触式安装，但如果保护对象经常检修，则建议使用悬挂方式。布线时必须是连续无抽头、无分支的连续布线。 　　（7）感温电缆最小弯曲半径为100毫米，不得硬性折弯或扭曲。 　　（8）探测器必须保存在环境温度为-10~40℃，相对湿度不大于75%的通风室内。 　　（9）线型定温火灾探测器安装前用兆欧表测量电缆各芯之间的绝缘状态。若阻值≥500MΩ，证明探测器未被破坏，可以安全使用。安装时在末端预留2~3m试验长度，试验后，应将试验部分剪切去掉。 　　（10）为保持感温电缆灵敏度，不要喷涂感温电缆，也不要在感温电缆上覆盖他物。

便携式气体探测器 技术指标： 　产品简介 　 BK系列LCD便携式气体探测器是一种可连续检测气体浓度的本质安全型设备。探测器采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性；能有效保证工作人员的生命安全不受侵害，生产设备不受损失。 探测器外壳采用高强度工程塑料，辅以防滑橡胶而成，强度高、手感好，并且防水、防尘、防爆。本产品经国家指定的法定权威机关审查及检验。  　产品特点 ※ 可燃气体传感器高浓度保护、故障自检功能 ※ 充电进程指示 ※ 可更换的模块化传感器 ※ 自动校准功能，减小测量误差 ※ 手动、自动两种标定模式 ※ 报警点及标定点可调  ※ 检测、标定两种开机模式，避免误操作 ※ 具有密码管理功能 ※ 两级三重报警(声、光、振动)，不易忽略 ※ 开机自检 ※ 红外通讯功能(可选) ※ 可存储2000条的报警记录 ※ 提供时钟、电能、温度实时显示、电池欠压提示功能 　主要技术参数 ※ 检测范围：参见下表  ※ 适用气体：可燃气体，毒性气体 ※ 分辨率：参见下表 ※ 检测精度：≤±5% F.S ※ 响应时间(T90)：T

线型感温火灾探测器的应用 线型感温火灾探测器的应用 　　JTW-LD-SF800四芯模拟量可复用线型感温火灾探测器在实际应用中应遵循以下几个基本原则： 　　（1）选用JTW-LD-SF800四芯模拟量可复用线型感温火灾探测器动作温度等级时不仅要考虑环境温度，还要考虑火灾性质等多方面的因素，特别是热源附近突然短时高温可能对线型感温火灾探测器的影响，所以应根据以上因素对微电脑处理器进行设定。根据环境温度的变化或报警灵敏度的要求可以随机调整微电脑处理器的设置，以便火灾探测器处于最佳工作状态。 　　（2）针对不同场所选择不同护套，能有效减小环境对线型感温火灾探测器的伤害，提高系统火灾探测的可靠性，延长线型感温火灾探测器的使用寿命。爆炸场所必须使用防爆型。 　　（3）感温电缆的最大使用长度不超过1000m，同时必须满足相关设计规范的要求，一般不超过200m，由于环境温度的原因可能实际应用长度会由所限制。但是可以通过信号电缆将感温电缆的信号远程传送。传送电缆的铜芯截面积不小于1mm2，长度不大于2Km，线芯之间绝缘阻值不低于1000 MΩ。 　　（4）当使用其他厂家的控制器，应通过微电脑处理器经其输入模块转接，并单独提供DC24V电源。 　　（5）在感温电缆安装过程中避免用金属直接压在感温电缆上，两者之间应有泡沫材料或橡胶隔离，避免热量直接传递在感温电缆上而造成过热，可能引起随之而来的误报。安装期间不要将其在地上拖拉摩擦、用脚踩或将重物压在上面，也不要将感温电缆拉的过直，在两个紧固件之间稍微有些下垂是正常的。同时不要将紧固件压得太紧，因为可能压裂外套或挤压内部的绝缘体而引起不必要的麻烦。 　　（6）感温电缆可以采用直线悬挂、缠绕式或正弦波式附设，由于四芯模拟量感温电缆有足够灵敏的反应速度，推荐使用悬挂方式安装,当然也可以直接接触安装。布线时必须是连续无抽头、无分支的连续布线。 　　（7）感温电缆最小弯曲半径为10公分，不得硬性折弯或扭曲。感温电缆的最小固定直线距离为1米，弯曲部分应增加固定点。 　　（8）探测器必须保存在环境温度为-10~40℃，相对湿度不大于75%的通风室内。 　　（9）线型感温火灾探测器安装前用兆欧表测量电缆各芯之间的绝缘状态，绝缘阻值应大于1000MΩ。安装时在末端预留2~3m试验长度，火焰试验后，最好将试验部分剪切去掉。 　　（10）为保持感温电缆灵敏度，不要喷涂感温电缆，也不要在感温电缆上覆盖他物。 　　3．1电缆桥架中的应用 　　JTW-LD-SF800四芯模拟量可复用线型感温火灾探测器安装在电缆隧道、电缆夹层、配电站的电缆桥架或支架上时，宜以正弦波方式敷设于所有被保护的动力电缆或控制电缆的外护套上面，尽可能采用接触安装，但检修增加而需保护的电缆必须放置在感温电缆的下面。具体安装方法参照图2，固定卡具选用阻燃塑料卡具。此时，敷设线型感温火灾探测器的设计长度按表2确定。 估算表 线型感温火灾探测器的长度 = 托架长×倍率系数 电缆桥架宽（米） 倍率系数 1.2 1.75 0.9 1.50 0.6 1.25 0.5 1.15 固定卡具数目 = 正弦波半波个数×2+1 　　当必须经常更换电缆的桥架可以使用悬挂的方式安装，参照图3所示。当桥架宽度小于600mm时，可以悬挂一根感温电缆，当桥架宽度大于或等于600mm时，应悬挂两根以上感温电缆。悬挂高度距离桥架150~200mm，每隔2m左右应进行固定。或者先拉一根钢丝，感温电缆固定在钢丝之上，这样不影响工作人员对电缆的维护。 图2 线型感温火灾探测器正弦波敷设方式 图3 线型感温火灾探测器悬挂敷设方式 　　3．2在传送带上应用 　　线型感温火灾探测器应用在传送带上时，应选用耐磨护套。当传送带宽度不超过0.4米的条件下，用一根和线型感温火灾探测器来保护，单根长度不宜超过80米。线型感温火灾探测器应是直接固定于距离传送带中心正上方不大于2.3米,并且与传送带在一个平面或平行的构件上，使其起到热收集器的作用。固定可以用一根吊线，每隔4~6米用一个紧固件来固定吊线，也可以借助于现场原有的固定物。为防止线型感温火灾探测器下落，每隔2米用一个卡具将线型感温火灾探测器和吊线卡紧，吊线的材料宜用Φ2不锈钢丝，在条件不具备时也可用镀锌钢丝来代替，安装方法参照图4.1。 图4.1 线型感温火灾探测器在传送带上直线敷设 当传送带宽度超过0.4米，建议将线型感温火灾探测器安装于靠近传送带的两侧，可将线型感温火灾探测器通过导热板和滚珠轴承连接起来以探测由于轴承磨擦和粉尘积累引起的过热，如图4.2所示。或者如图4.3所示，于两侧的角铁支架上，角铁支架将起到热收集器和支撑的作用。必要时，如果火灾危险系数较大，可以在传送带上方和两侧同时附设线型感温火灾探测器。 　　3．3在仓库等建筑物中的应用 　　建筑物内的典型应用是天花板下和货架上的安装。在天花板下敷设线型感温火灾探测器时，其距顶棚不宜大于500mm（一般在200~300mm内选择），与墙壁之间的距离约为2m，它宜以平行悬挂的形式敷设，平行线间的距离不宜超过4m。感温电缆与地面的距离在3m为宜，不应超过9m。与地面的距离大于3m时，感温电缆的间距应视情况缩小。在天花板下敷设线型感温火灾探测器如图5所示，安装时可以和喷洒系统管道安装在一起。天花板下有梁时，可以参考GB50116-92《火灾自动报警系统施工及验收规范》中关于感温探头的安装方式。 图5 线型感温火灾探测器在天花板下敷设 　　如果感温电缆敷设在走廊，过道等长条形状建筑物时，宜用吊线以直线方式在中间敷设。吊线应有拉紧装置，每隔2m用固定卡具把电缆固定在吊线上。 　　在货架中应用时，可将感温电缆安装在天花板下，沿货架过道中心线布置，也可以和喷水灭火系统管道在一起附设，同时将感温电缆固定在竖立的通风道空间，如图6所示。货架内有比较危险物品时，感温电缆应安装在每一货架内，但不能影响货架的正常工作，以免存取货物破坏感温电缆。高度大于4.5m的货架，为了更好探测低位火灾，有必要在高度方向增加一层感温电缆，如果有喷水灭火系统可以和喷头层统一起来。 图6 线型感温火灾探测器在货架中应用 　　3．4公路、铁路隧道中的应用 　　由于公路、铁路隧道大都位于偏远野外地区，长度都是以公里计算，一般探测器难以胜任，线型感温火灾探测器可以很好地担负该重任，典型应用是将感温电缆直接固定在隧道的顶部，可参考图7安装，在隧道内的电缆托架、设备间也可以安装感温电缆。隧道内每个防火分区不宜超过200m，可设置1根或几根感温电缆，感温电缆可以直线敷设，也可以迂回平行敷设。 图7.1 线型感温火灾探测器在隧道中安装 图7.2 线型感温火灾探测器在隧道中安装截面图 　　3．5安装于变压器、动力配电装置上 　　线型感温火灾探测器安装于动力控制盘上，可直接缠绕在保护对象上，并采用安全可靠的线绕扎结，使整个装置都得到保护，如图8所示。其它电气设备如变压器、刀闸开关、主配电装置、电阻排等在其周围温度不超过线型感温火灾探测器允许工作温度的条件下，均可采用同样的方法。对于大型油浸变压器，由于其热量主要集中在中上部，所以感温电缆应主要缠绕在变压器的上部，特别是升高座位置。 图8 线型定温火灾探测器控制盘内敷设 　　3．6冷却塔、灰尘收集器中的应用 　　线型定温火灾探测器安装于灰尘收集器或沉渣室、袋室、冷却塔等场所，安装方法可参照室内天花板下的方式，在靠近和接触安装时可参照电缆托架的安装方式，以不影响设备工作，尽量贴近保护对象发热部位为佳，必要时局部可以穿管保护。图9表示线型感温火灾探测器在灰尘收集器中的应用，通过角铁支架把线型感温火灾探测器固定在灰尘收集器外壁内侧，底部和顶部同时保护，感温电缆从底部通过导管进到中心管道围绕一圈，再由导管到顶部内侧通过吊线围绕一圈。必要时，在电机或轴承部位可以围绕线型感温火灾探测器，以达到早期火灾探测的目的。 图9 线型感温火灾探测器在灰尘收集器中的应用 　　3．7石化油罐、气罐上的应用 　　石化油罐、气罐主要有固定罐和浮顶罐两种形式，线型感温火灾探测器应用在固定罐上可采用悬挂式或直接接触式安装，具体参考以上方法。一般都是大型罐，而且结构复杂，本手册主要介绍浮顶罐上线型感温火灾探测器的安装。如图10所示，感温电缆围绕在浮动顶盖密封圈周围安装，采用钢圈和专用固定夹来固定。感温电缆可以安装在主管道密封和二级防水密封之间，也可以交替安装在泡沫围栏上，或则直接安装在二级防水密封上。考虑到浮动顶盖的上下移动，和导线的连接应采用可伸缩的连接电缆。由于该场所为防爆危险场所，除感温电缆应采用防爆式，还应使用可靠的安全栅。 图10 浮顶罐感温电缆的安装示意图
