- 型号：YDF5111BH
- 价格：面议
- 最小起订量：0
- 供货总量：0
- 产品介绍
2 一路HD-SDI高清数字视频及音频信号的光纤传输
2 通过Pathological（极度恶劣环境）测试
2 SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI格式
2 支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号
2 通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM
简述
该SDI系列光端机是一个迷你型的3Gbps HD-SDI数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI格式，可以在单模或多模光纤上长距离、无失真的传输一路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号。由于采用了先进的数字光纤传输技术，在Mini-3GHD系统中用户可不作任何调整，设计简易，工作安全可靠。
|
SDI 输入输出 |
||
|
信号格式 |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
|
|
数据速率 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
电缆均衡 |
Automatic cable EQ (Belden 1694A cable) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
SDI接口 |
BNC 75 Ohm |
|
|
光纤接口 |
FC/PC |
|
|
发射机输入通道数 |
1 |
|
|
发射机输出光波长 |
标配1310 nm（可选1550 nm、符合CWDM传输波长） |
|
|
发射机输出光功率 |
-9~-3dBm（可选0±3dBm） |
|
|
接收机输出通道数 |
1 |
|
|
接收机光灵敏度 |
-18dBm～0 dBm |
|
|
一般指标 |
||
|
供电电源 |
DC 12 V |
|
|
功耗 |
4.5W |
|
|
工作温度 |
-20°C to 70°C |
|
|
存储温度 |
-40°C to 85°C |
|
|
工作湿度 |
0 ~ 95% (无冷凝) |
|
|
外壳材质 |
铝合金 |
|
|
外形尺寸 |
183mm × 154mm × 30mm |
|
音频参数：
|
输入/输出阻抗 |
600ohm(非平衡) |
|
最大输入/输出电压 |
3.0Vp-p |
|
频响 |
10 Hz～29kHz @±3dB |
|
信噪比 |
> 70dB |
|
信道物理接口 |
标准凤凰接线端子 |
数据参数：
|
数据格式 |
RS232、RS422、RS485、曼码，BIPHASE数据等 |
|
数据速率 |
0~500 Kbps |
|
误码率 |
< 10-9 |
|
信道物理接口 |
标准凤凰接线端子 |
红外遥控IR：
|
载波频率 |
38KHz |
|
接口 |
3.5mm非平衡立体音频座，发射器：2PIN；接收器：3PIN |

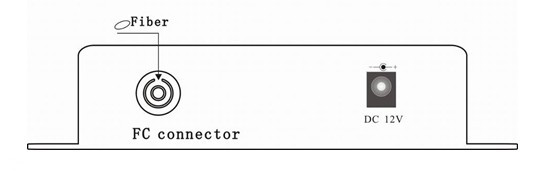

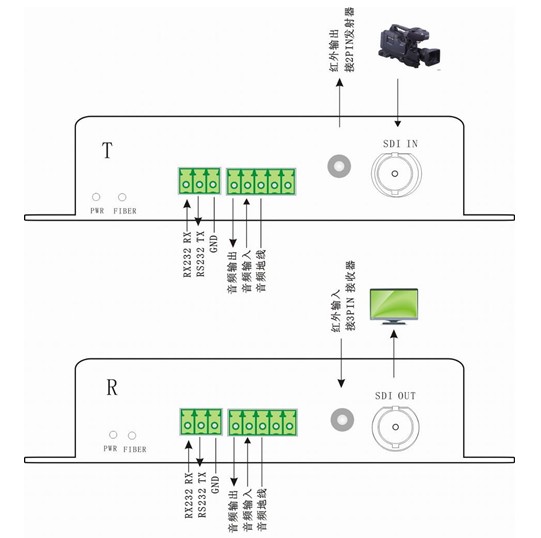

接线图示：
