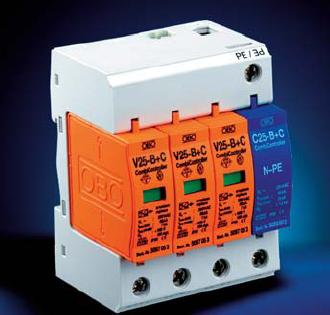

B+C联合保护器，应用于建筑物整体空间较小的场合；    -- 可插拔式部件方便更换、安装便捷；    -- C25-B+C/NPE 具有反向插入保护；    -- 安全可靠选用NPE模块更适用于不同电网制式    -- 相关配置：防爆（NPE）模块、声光（AS）报警；    -- 由窗口红色标志反映的故障显示

 OBO FLD、FRD防雷器功能介绍和详细参数 OBO FLD12/24、FRD12/24防雷器功能&特点 功能     FRD、FLD作为交、直流信号控制线防雷器，采用两级过电压保护电路，此电路包括一个气体放电管、压敏电阻器和快速箝位二极管，具有通流容量高、响应时间短、保护残压低等特性。 应用     FRD、FLD、FRD2及FLD2防雷器适用于保护电子测量及控制系统不受在数据传输线路中的过电压所造成的损坏。 FRD和FLD型系列防雷器设计用于悬浮地双线系统。由于FRD内置有串接电阻，因此若将其安装在线路中会使线路的电阻增大从而产生压降，一般适用于输出电流依负载而变的测控系统中，FLD则适用于调压控制系统中。FRD2和FLD2型系列防雷器设计用于接地单线系统。如果允许串接电阻，可选择FRD2型，对于由电压控制的系统，可选择FLD2型。因其两级构造，适用于LPZ0B至LPZ1分区接口。 特性     可快速、简易地使用于各种特殊电压系统中进行过电压保护。

  规格  Vmin  Vmax  应用  保护脚  最大容通电流  动作时间  电容  SD09-V24/9  12V  18V  RS232(V.24)  Pin 1-9  340A

 OBO KoaxB-E2/MF-F、KoaxB-E2/MF-C KoaxB 同轴线缆信号防雷器     KoaxB 同轴线缆信号防雷器功能介绍和详细参数 KoaxB 同轴线缆信号防雷器功能&特点 KoaxB 同轴线缆信号防雷器功能     OBOKoaxB同轴线缆信号防雷器，由限压二极管组成的过压防护产品，保护同轴通信设备不受过电压引起的损坏。 KoaxB 同轴线缆信号防雷器应用     OBOKoaxB系列防雷器用于同轴通信线缆的精细保护。 KoaxB同轴线缆信号防雷器特性     OBO KoaxB系列防雷器适用于高传输率，并且插入损耗低。     注意：为保证防雷器具有良好的过压保护，接地线应该以最短的距离连到地线排上 KoaxB 同轴线缆信号防雷器技术参数 类型/ 保护分区 接口/ 线缆类型 通流容量（线-地/线-线） 额定电压V 动作电压V 残压(在额定通流下) V 10MHz下的插入损耗dB 最大传输频率Hz 串联电阻Ohm 依据IEC529之保护等级 基本保护(LPZ0-1)10/350 综合保护(LPZ1-2)8/20 精细保护(LPZ2-3)8/20 KoaxB-E2/FF-B LPZ 0-2 BNC 2wires 2.5KA 2.5KA 15KA 15KA 15KA 15KA 110 180

  RJ45S-E100/ 4-B RJ45S-E100/ 4-C RJ45S-E100/ 4-F RJ45S-ATM/ 8-F 测试范围 0 → 2 0 → 3 1 → 3 1 → 3 接口/保护脚 RJ45/ STP 4线 RJ45/ STP 4线 RJ45/ STP 4线 RJ45/ STP 4线 最大放电电流/每线 线-地 线-线 1.5KA/ 2.5KA 1.5KA/ 2.5KA -/- -/- 综合保护线-地 线-线 7.5KA/ 7.5KA 7.5KA/ 7.5KA 7.5KA/ 0.5KA 5KA/ 0.25KA 精细保护线-地 线-线 7.5KA/ 7.5KA 7.5KA/ 7.5KA 7.5KA/ 0.5KA 5KA/ 0.25KA 额定工作电压 VN 110V 5V 5V 5V 动作电压 VP 180V 6.5V 6.5V 6.5V 在IN下的保护水平电压 线-地/ 线-线 VP

   产 品 说 明 产品描述    技术参数 型号   TKS-B C-Tele/ 4-c-G RJ45-ISDN/ 4-C-G RJ45S-ISDN/ 4-C RJ45S-ISDN/4-F  测试范围 0 → 2 0 → 3   0 → 3 1 → 3  接口/保护脚 压接口/ 2线 压接口/ 4线 Rj45/ STP4线 Rj45/ STP4线 Rj45/ STP4线  最大放电电流/每线 线-地 线-线 6KA/ 6KA 5KA/ 5KA 1.5KA/ 1.5KA 1.5KA/ 1.5KA -/-  综合保护线-地 线-线 20KA/ 20KA 15KA/ 15KA 7.5KA/ 7.5KA 7.5KA/ 7.5KA 7.5KA/ 0.5KA  精细保护线-地 线-线 20KA/ 20KA 15KA/ 15KA 7.5KA/ 7.5KA 7.5KA/ 7.5KA 7.5KA/ 7.5KA  额定工作电压 VN 110V 110V 40V/5V 40V/5V 40V/5V  动作电压 VP 180V 180V 80V/7V 80V/7V 80V/7V  在IN下的保护水平电压 线-地/ 线-线 VP
