型号含义

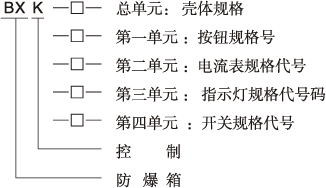

总单元型号含义

*BXK51防爆控制箱第一单元.第二单元.第三单元.第四单元含义参见F2-001
*BXK51防爆控制箱内装IIB类开关代号参见F2-003
*BXK51防爆控制箱内装指示灯和按钮代号参见F2-002
*BXK51防爆控制箱内装IIB类开关代号参见F4-008
*BXK51防爆控制箱内装指示灯和按钮代号参见 F2-002
*注BXK51防爆控制箱的安装方式为挂式，如果用户有其它要求请注明


产品特点

1.BXK51防爆控制箱一般有复合型和隔爆型两种结构，复合型外壳采用增强型结构，内装元件采用隔爆型元件或增安型的元件;外壳采用ZL102铝合金压铸成型、表面高压静电喷塑、内装的元件有按钮、控制开关、仪表等均为防爆元件
2.BXK51防爆控制箱隔爆型结构外壳采用ZL102铝合金压铸成型，表面高压静电喷塑，内部元件可安装防爆元件或普通低压元件如继电器、温控仪或各种功能模块
3.BXK51控制箱内部元件可根据用户的要求进行排列，可实现多种功能，控制开关有多种功能可供选择，指示灯也有多种颜色可供选择，由于该产品变化多端订货时请提供线路图
4.BXK51防爆控制箱复合型和隔爆型产品外壳均可采用不锈钢制作，用户如有要求敬请注明
5.BXK51防爆控制箱符合GB3836-2000, IEC60079标准要求.

内部元件性能特点介绍

a.BXK51防爆控制箱内指示灯是我公司新开发的防爆指示灯，采用完整的整流、稳压、滤波电路电源采用高亮度LED、寿命长、 发光高度高,防爆指示灯透明罩全部采用进口PC材料具有很好的透光性和散射性能有效的把指示灯光传散射出去
b.BXK51防爆控制箱按钮操作头采用高强度工程塑料注塑成型具有很好的抗磨.耐老化、抗腐蚀,并且操作灵活.
c.BXK51防爆控制箱防爆按钮芯子为隔爆型防爆元件，防爆性能可靠、拆装方便
d.BXK51防爆控制箱开关芯子采用万能组合结构电气功能可任意组合，防爆结构有独立隔爆灭弧室，独立的复位装置，分合动 作可靠
e.BXK51防爆控制箱全新设计的72型防爆电流表.有5倍过载能力，配制方型观察透明窗
f.BXK51防爆控制箱体盖可配置合页、需要时订货请注明

产品型号举例及性能参数

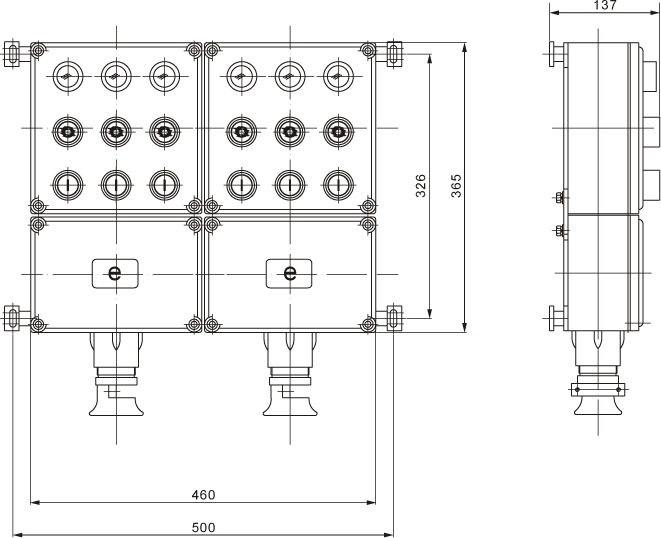

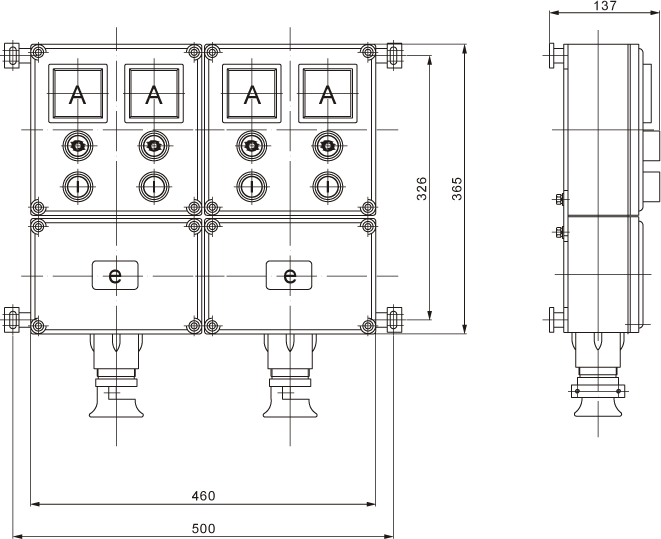

外型及安装举例
BXK51-A8B4 防爆控制箱八钮四表挂式 BXK51-A12D6 防爆控制箱六灯十二钮挂式

订货须知及举例

BXK51防爆控制箱在户外使用时请使用防雨罩，产品性能将更加优越
在选型请根据总单元及分单元含义、注明开关按钮指示灯、电流表各自的数量规格及其产品的安装方式，进出线目方向等，详细注明所需产品的型号
一、总单元中注明所需开关、按钮、指示灯、电流表数量、规格产品按装方式进线方式如:二钮一表二灯挂式，注为:BXK51-A2D2B1

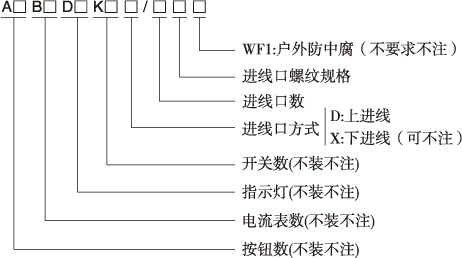

二、分单元中详细注明开关按钮、指示灯.电流表.各目的参数，如:数量.规格.电压
三、完整的订货代号:
总单元和分单元选定后组合一起就是完整的选型代号。如订货代号:BXK51-A2B1D2G. A2-21. B1-1（100 / 5）. D2-1Rd/1Gd
此产品:二钮一表二灯挂式表量程100/5,指示灯为220V,绿、红各1个，2个按钮规格均能为一常开一常闭
