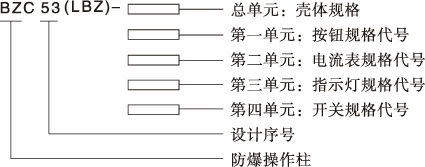

型号含义
产品特点
1.BZC53(LBZ/LCZ)防爆操作柱外壳采用铝合金压铸成型、表面高压静电啧塑
2.BZC53(LBZ/LCZ)防爆操作柱具有防水、防尘等性能
3.BZC53(LBZ/LCZ)防爆操作柱.按钮、开关、指示灯、电流表等组成多种功能由用户自由选择
4.BZC53(LBZ/LCZ)防爆操作柱电流表量程由用户指定
5.BZC53(LBZ/LCZ)防爆操作柱内装防爆元件性能良好、美观精致、经久耐用
6.BZC53(LBZ/LCZ)防爆操作柱立式或挂式安装
7.BZC53(LBZ/LCZ)防爆操作柱如有特殊要求可特制
8.BZC53(LBZ/LCZ)防爆操作柱符合GB3836-2000, IEC60079标准要求.
内部元件性能特点介绍
a.BZC53(LBZ/LCZ)防爆操作柱内指示灯是我公司新开发的防爆指示灯，采用完整的整流、稳压、滤波电路电源采用高亮度LED、寿命长、 发光高度高,防爆指示灯透明罩全部采用进口PC材料具有很好的透光性和散射性能有效的把指示灯光传散射出去
b.BZC53(LBZ/LCZ)防爆操作柱按钮操作头采用高强度工程塑料注塑成型具有很好的抗磨.耐老化、抗腐蚀,并且操作灵活.
c.BZC53(LBZ/LCZ)防爆操作柱防爆按钮芯子为隔爆型防爆元件，防爆性能可靠、拆装方便
d.BZC53(LBZ/LCZ)防爆操作柱开关芯子采用万能组合结构电气功能可任意组合，防爆结构有独立隔爆灭弧室，独立的复位装置，分合动 作可靠
e.BZC53(LBZ/LCZ)防爆操作柱全新设计的72型防爆电流表.有5倍过载能力，配制方型观察透明窗
f.BZC53(LBZ/LCZ)防爆操作柱体盖可配置合页、需要时订货请注明
产品型号举例及性能参数
| 名称型号 |
防爆标志 |
防护等级 |
防腐等级 |
使用类别 |
额定电压 |
额定电流 |
进线口螺纹 |
电缆外径 |
| 防爆操作柱BZC53(LBZ/LCZ)-K1G |
ExdⅡCT6 |
IP55 |
WF1 |
AC3/AC4 |
220/280V |
10A |
G1 |
12-17 |
| 防爆操作柱BZC53(LBZ/LCZ)-A2D2G |
| 防爆操作柱BZC53(LBZ/LCZ)-B1K1G |
| 防爆操作柱BZC53(LBZ/LCZ)-A2K1G |
| 防爆操作柱BZC53(LBZ/LCZ)-B1D2K1G |
| 防爆操作柱BZC53(LBZ/LCZ)-A2D2K1G |

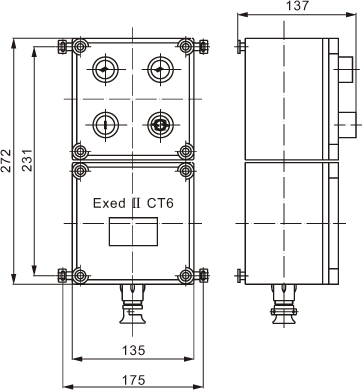

| 外型及安装举例 |
|

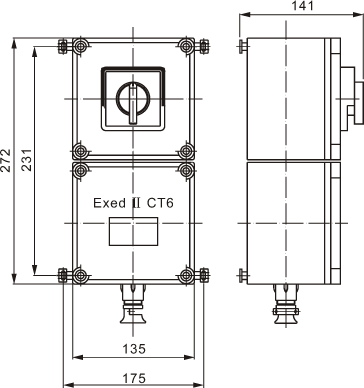

BZC53(LBZ/LCZ)-K1G 防爆操作柱一开关挂式
|
BZC53(LBZ/LCZ)-A2D2G 防爆操作柱两灯两钮挂式
|
|

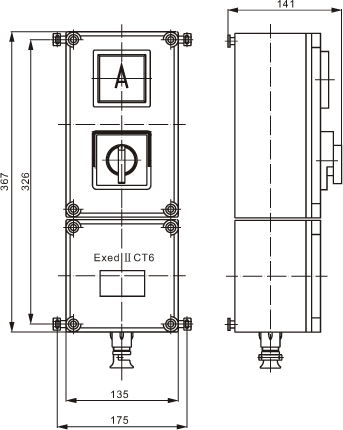

BZC53(LBZ/LCZ)-B1K1G 防爆操作柱一表一开关挂式
|

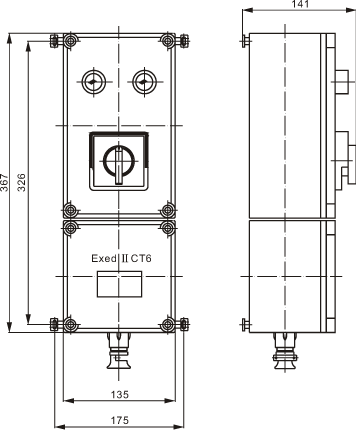

BZC53(LBZ/LCZ)-A2K1G 防爆操作柱两钮一开关挂式
|
|

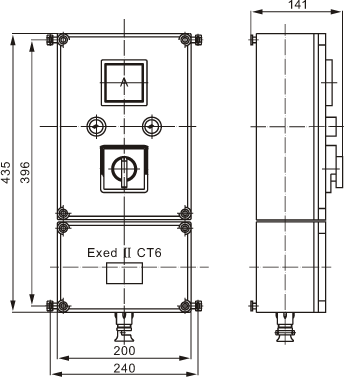

BZC53(LBZ/LCZ)-B1D2K1G 防爆操作柱两灯一表一开关挂式
|

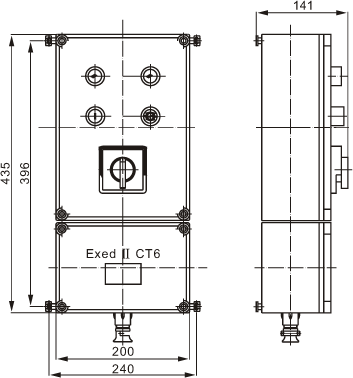

BZC53(LBZ/LCZ)-A2D2K1G 防爆操作柱两灯两钮一开关挂式
|
|
 |
订货须知及举例
BZC53(LBZ/LCZ)防爆操作柱在户外使用时请使用防雨罩，产品性能将更加优越

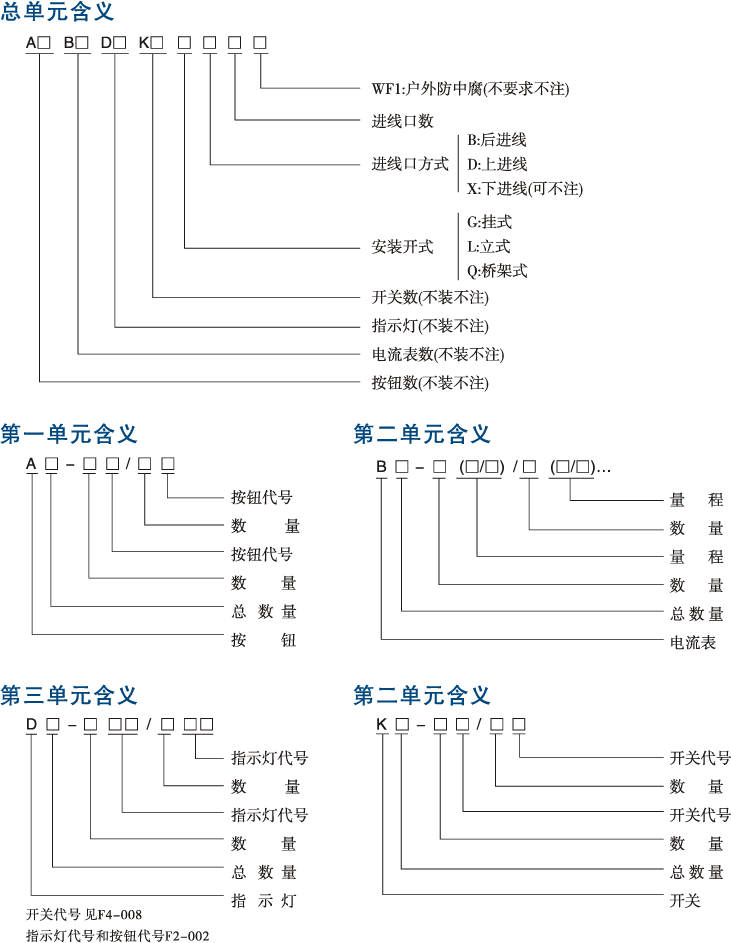

在选型请根据总单元及分单元含义、注明开关按钮指示灯、电流表各自的数量规格及其产品的安装方式，进出线目方向等，详细注明所需产品的型号
一、总单元中注明所需开关、按钮、指示灯、电流表数量、规格产品按装方式进线方式如:二钮一表二灯挂式，注为:BZC53-A2B1D2G
二、分单元中详细注明开关按钮、指示灯.电流表.各目的参数，如:数量.规格.电压
三、完整的订货代号:
总单元和分单元选定后组合一起就是完整的选型代号。如订货代号:BZC53-A2B1D2G. A2-21. B1-1（100 / 5）. D2-1Rd/1Gd
此产品:二钮一表二灯挂式表量程100/5,指示灯为220V,绿、红各1个，2个按钮规格均能为一常开一常闭
|
