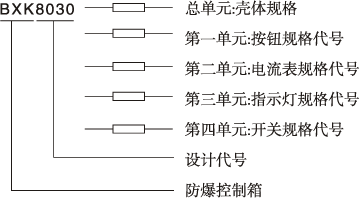

型号含义

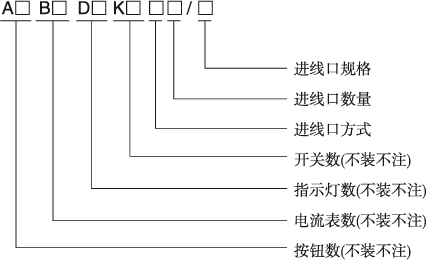

总单元型号含义

*BXK8030(BXK8050)系列防爆防腐控制箱第一单元.第二单元.第三单元.第四单元含义参见F2-001
*BXK8030(BXK8050)系列防爆防腐控制箱内装IIB类开关代号参见F2-003
*BXK8030(BXK8050)系列防爆防腐控制箱内装指示灯和按钮代号参见F2-002
*BXK8030(BXK8050)系列防爆防腐控制箱内装IIB类开关代号参见F4-008
*BXK8030(BXK8050)系列防爆防腐控制箱内装指示灯和按钮代号参见 F2-002
*注BXK8030(BXK8050)系列防爆防腐控可根据要求采用不锈钢板焊接而成
*注BXK8030(BXK8050)系列防爆防腐控制箱的安装方式为挂式，如果用户有其它要求请注明

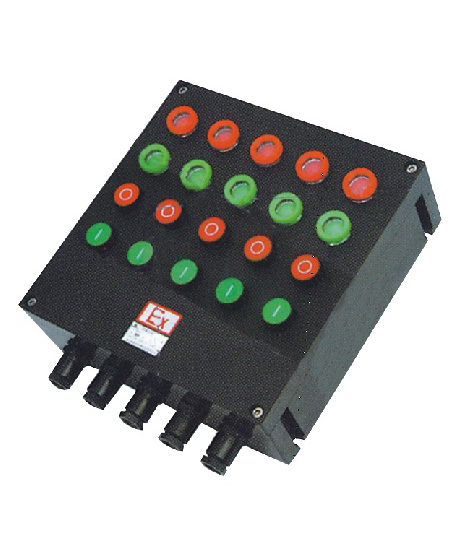

产品特点

1.BXK8030(BXK8050)系列防爆防腐控制箱适用于交流50Hz、220/380V，直流电压至220V的线路中远距离集中控制多台电动机的起动与停止。
2.BXK8030(BXK8050)系列防爆防腐控制箱增安型外壳隔爆型元件(指示灯、电流表、按钮、开关)及接线端子等组成。
3.BXK8030(BXK8050)系列防爆防腐控制箱外壳采用玻璃纤维增强不饱和聚酷树脂模压而成具有外壳美观、耐腐蚀，抗静电耐冲击及热稳定性好等优良性能
4.BXK8030(BXK8050)系列防爆防腐控制箱内装元件直接卡在标准的导轨上，元件上的凸起和导轨上的凹槽保证了内置元件安装在确定位置上，元件和元件之间最小中心距为42mm
5.BXK8030(BXK8050)系列防爆防腐控制箱可钢管或电缆布线
6.BXK8030(BXK8050)系列防爆防腐控制箱有多种变化，可根据用户提供的电气原理图而制作
7.BXK8030(BXK8050)系列防爆防腐控制箱符合GB3836-2000, IEC60079标准要求

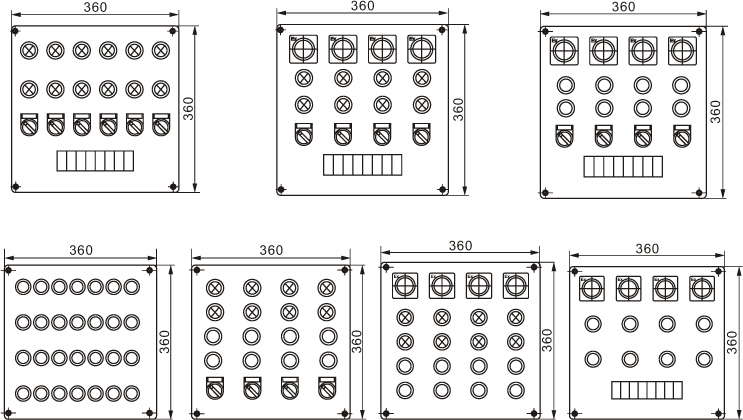

*由于控BXK8030(BXK8050)系列防爆防腐控制箱元件布置千变万化，具体元件排列要根据用户订货时提供的电气原理图，共同研究元件排列示意图或提出要求由我公司进行设计和制造


内部元件性能特点介绍

a.BXK8030(BXK8050)系列防爆防腐控制箱内指示灯是我公司新开发的防爆指示灯，采用完整的整流、稳压、滤波电路电源采用高亮度LED、寿命长、 发光高度高,防爆指示灯透明罩全部采用进口PC材料具有很好的透光性和散射性能有效的把指示灯光传散射出去
b.BXK8030(BXK8050)系列防爆防腐控制箱按钮操作头采用高强度工程塑料注塑成型具有很好的抗磨.耐老化、抗腐蚀,并且操作灵活.
c.BXK8030(BXK8050)系列防爆防腐控制箱防爆按钮芯子为隔爆型防爆元件，防爆性能可靠、拆装方便
d.BXK8030(BXK8050)系列防爆防腐控制箱开关芯子采用万能组合结构电气功能可任意组合，防爆结构有独立隔爆灭弧室，独立的复位装置，分合动 作可靠
e.BXK8030(BXK8050)系列防爆防腐控制箱全新设计的72型防爆电流表.有5倍过载能力，配制方型观察透明窗


产品型号举例及性能参数

订货须知及举例

BXK8030(BXK8050)防爆防腐控制箱 在选型请根据总单元及分单元含义、注明开关按钮指示灯、电流表各自的数量规格及其产品的安装方式，进出线目方向等，详细注明所需产品的型号
一、总单元中注明所需开关、按钮、指示灯、电流表数量、规格产品按装方式进线方式如:二钮一表二灯挂式，注为:BXK8030(BXK8050)-A2D2B1
二、分单元中详细注明开关按钮、指示灯.电流表.各目的参数，如:数量.规格.电压
三、完整的订货代号:
总单元和分单元选定后组合一起就是完整的选型代号。如订货代号:BXK51-A2B1D2G. A2-21. B1-1（100 / 5）. D2-1Rd/1Gd
此产品:二钮一表二灯挂式表量程100/5,指示灯为220V,绿、红各1个，2个按钮规格均能为一常开一常闭
