功能:                                                   图像感测器：EXview HAD CCD II    函数优化曝光红外发光二极管    OSD菜单功能自定义    线路成熟,稳定PCB板尺寸：38*38(MM)单板    电源功率极低，工作电流仅60MA  红外感应发白补偿效果 主板参数表： 参数名称 NTSC PAL 产品编号 FK-799N FK-799P 感测器 1/3"SONY ICX672AK 1/3"SONY ICX673AK 感光面积 6.5mm×4.9mm 有效图元 NTSC：976(H)494(V) PAL：976(H)×582(V) 水准清度 大于700电视线 信噪比 大于52db 最低照度 彩色：0.3Lux/F1.2，黑白：0.001Lux/F1.2 同步方式 内同步功能 电子快门 ON / OFF （1/60/50 S TO 1/100000 S） 背光补偿 ON / OFF（可调） 设定记忆 　有 OSD菜单 有 伽玛修正 0.45 环境温度 - 10°C ~ +50°C 环境湿度 5%RH以下 输出界面 1.25*3+OSD-5

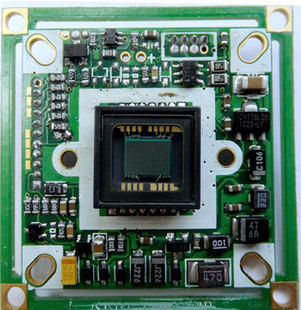

480线2030+633  1/3 Sony+韩国DSP   480TVL 单板, 0.01LUX尺寸大小:38X38mm, 彩转黑(D/N),感红外,支持OSD菜单功能,2D降噪,数字宽动态，DC12V,80mA.    480线宽动态（633/632+NVP2030）CCD类型:   1/3 Sony  CCD Sensor 尺寸大小:  38mm*38mm 像素:    PAL:  752H×582V     NTSC: 768×494V 信号制式:   PAL/NTSC 分辨率（水平中心）：480TVL 数字降噪:      2D数字降噪（2DNR） 宽动态：数字宽动态（0-60） OSD菜单：  支持 最低照度:   0.01LUX/F1.2 信噪比:   ≥48dB 视频输出幅度: 1.0Vp-p/75Ω 自动增益控制:  0.25/0.50/0.75/1.00四个等级可调节，可最高达到55dB 白平衡方式:开启/关闭可选择 逆光补偿方式:强光逆制补偿（HLC）/逆光补偿 曝光模式: 电子曝光 电子快门:  1/50(1/60) - 1/100000秒 伽马校正:  0.45/1.0 同步方式:内同步 音频:无 工作电压: DC12V±5% 工作温度: -20℃--60℃

参数名称 NTSC PAL 产品编号 HM-JX42633 HM-JX42633 传感器 　 1/3" SONY 低照度CCD 信号制式:  PAL/NTSC 有效像素  512H×492V 512H×582V   水平清度 420TVL 信噪比  ≥48dB 最低照度  0.01LUX/F1.2 同步方式 内同步 电子快门 1/50(1/60) - 1/100000 秒 自动增益控制:  自动/手动 白平衡方式:  自动跟踪 曝 光 模式:  电子曝光 伽玛修正 0.45 环境温度  -20℃--60℃ 工 作 电压： DC12V+5% 工 作 电流：  80mA 视频输出幅度:  1.0Vp-p/75Ω

性能参数：     參數名稱 NTSC PAL 產品編號 FK-202N FK-202P 感測器 1/3"SONY ICX638AK 1/3"SONY ICX639AK 感光面積 6.5mm×4.9mm 有效圖元 NTSC：768(H)494(V) PAL：752(H)×582(V) 水準清度 大於520電視線 信噪比 大於50db 最低照度 彩色：0.3Lux/F1.2，黑白：0.001Lux/F1.2 同步方式 同步功能可調 電子快門 ON / OFF可調 背光補償 ON / OFF（可調） 設定記憶 有　 視頻輸出 1.0Vp~p75Ω 自動光圈 信號輸出／伺服輸出可切換 白平衡 自動追蹤/手動鎖定可切換 3200~10000°K可調 增益控制 自動增益控制可調 鏡像功能 REV./NOR.可切換 OSD菜單 有 伽瑪修正 0.45可調 環境溫度 - 10°C ~ +50°C 環境濕度 85%RH以下 輸出介面 1.25*4(視頻輸出)

电源板EE18

參數名稱 NTSC prefix = v ns = "urn:schemas-microsoft-com:vml"PAL 產品編號 FK-201N FK-201P 感測器 1/3"SONY ICX632AK 1/3"SONY ICX633AK 感光面積 6.5mm×4.9mm 有效圖元 NTSC：510(H)492(V) PAL：500(H)×582(V) 水準清度 大於480電視線 信噪比 大於50db 最低照度 彩色：0.3Lux/F1.2，黑白：0.001Lux/F1.2 同步方式 同步功能 電子快門 ON / OFF 背光補償 ON / OFF 設定記憶   視頻輸出 1.0Vp~p75Ω 自動光圈 信號輸出／伺服輸出可切換 白平衡 自動追蹤/手動鎖定可切換 3200~10000°K 增益控制 自動增益控制 鏡像功能 REV./NOR.可切換 OSD菜單 無 伽瑪修正 0.45 環境溫度 - 10°C ~ +50°C 環境濕度 85%RH以下 輸出介面 1.25*4(視頻輸出)

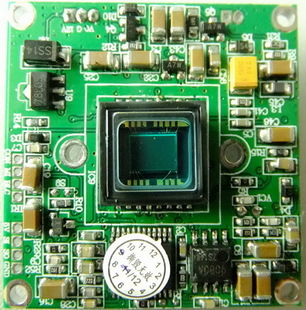

关键特点： 采用SONY HQ1 3172+633 CCD 彩转黑感应红外，效果出众，如画一般效果。 自主研发，采用进口高档原器件，质量稳定，效果出众！适合多种机型安装 产品描述： 像素: PAL: 792H×698V     NTSC: 768H×494V 信号制式: PAL/NTSC 分辨率（水平中心）：480TVL 最低照度: 0.5LUX/F1.2 信噪比: ≥48dB 视频输出幅度: 1.0Vp-p/75Ω 自动增益控制: 自动 白平衡方式: 自动跟踪 逆光补偿方式: 自动 曝光模式: 电子曝光 电子快门: 1/50(1/60) - 1/100000 秒 伽马校正：0.45 同步方式: 内同步 工作电压：DC12V 工作温度: -20℃--60℃ 工作电流：110MA 尺寸大小：38X38mm单板

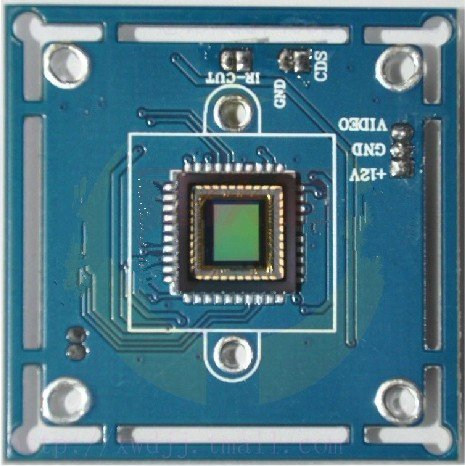

产品特点:   l          整机性能优良，画质清晰亮丽，板布局美观大方。 l          宽电源设计，可以在较宽电压范围工作。绿色产品，低电流，低功耗，节能省电。 l          视频防雷，防静电干挠电路设计——有效抵抗室外高压雷击，电网浪涌及静电。 l          人性化机板设计——装机更加灵活方便（38*38转32*32）。 l          丰富的功能接口，方便构建不同种类的摄像机。 l          优质板材——PCB板选用军工A级板材，厚度1.6MM，坚固耐用。 l          每个产品都经过严格的老化测试，国际大品牌物料,造就产品一致性，稳定性强。     主板参数表： 支持IR-CUT， 灯板控制IR-CUT：灯板亮后图像转黑白，照度更好。 信号系统 PAL NTSC 成像器件 1089 1089 CMOS有效像素 762（H）×504（V） 762（H）×504（V） 处理芯片   同步系统 内同步 最低照度 0.01LUX 水平清晰度 600TVL 白平衡 有 信噪比 >48dB 自动增益 自动 水平镜像 有 背光补偿 自动 电子快门 1S - 1/1000 秒 数字降噪 无 视频输出 1.0Vp-p/75Ω 工作电压 DC12V±5%,电压适用范围DC8.5V-DC18V 工作电流 DC12V,40mA, 工作温度 -20℃--60℃     红外信号插座 IR-CUT驱动接口 第一脚 红外信号输入 第一脚 IR-CUI + 第二脚 电源地 第二脚 IR-CUI - 电源视频插座 第一脚 VIDEO视频输出 第二脚 GND地 第三脚 DC+12V电源

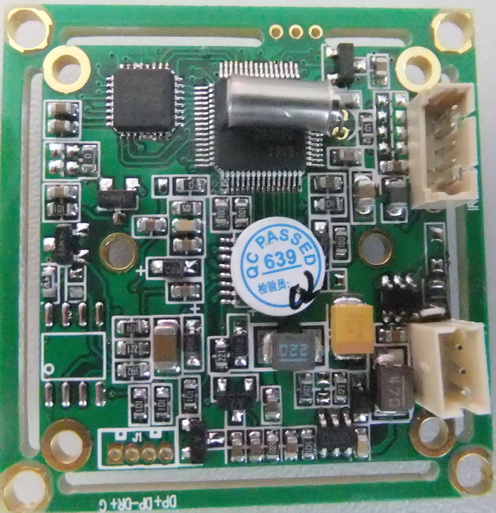

  彩色摄像机-索尼CCD板-600线 2040E+639            宽动态高清机板                                       产品特点:   l          芯片组：图像传感器(索尼639)+韩国NVP处理芯片(NVP2040 DSP)。 l          1/3 Sony 彩色CCD,600TV。 l          低照度0.01LUX  尺寸大小:32X38m。 l          彩转黑(D/N),感红外,支持OSD菜单功能。 l          2D降噪,宽动态,DC12V,80mA。 l          有反接保护.焊接4芯座可装枪机。 l          带强光抑制，普通宽动态功能，更有倒车辅助标记，菜单可中英文选择。 l          每个产品都经过严格的老化测试，国际大品牌物料,造就产品一致性，稳定性强。     主板参数表： 信号系统 PAL NTSC 有效像素 PAL: 976H×582V (57万像) NTSC: 976H×494V (48万像) 处理芯片 NVP2040E OSD菜单 支持 数字降噪 2D数字降噪（2DNR）支持0~15的16等级可调节 智能移动侦测 智能追踪/区域智能追踪 同步系统 内同步 最低照度 0.01LUX/F1.2 水平清晰度 600TVL 白平衡 开启/关闭可选择 信噪比 ≥48dB 自动增益 0.25/0.50/0.75/1.00四个等级可调节，可最高达到55dB 曝光模式 电子曝光 逆光补偿 高亮度逆光补偿（HLC）/ 逆光补偿 电子快门 1/50(1/60) - 1/100000 秒 伽马校正 0.45/1.0 视频输出 1.0Vp-P75Ω 工作电压 DC12V±5%(保守) 视频输出幅度 1.0Vp-p/75Ω 镜头 3.6mm/4mm/6mm/8mm/12mm/2.8mm（可选配） 功能接线端口定义：             电源视频插座 OSD菜单插座 第一脚 视频信号输出 第一脚 下 第二脚 电源地 第二脚 左 第三脚 电源12V输入 第三脚 上     第四脚 右     第五脚 确认
