产品详细

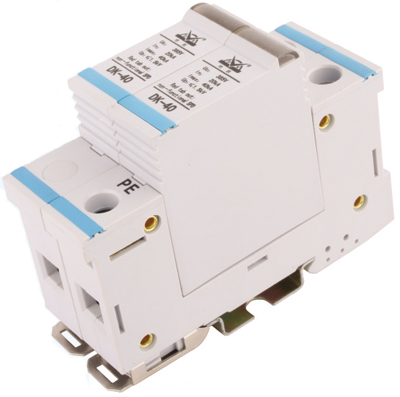

电源二级防雷器模块，地凯防雷

型号：DK-220AC40/SH
价格：1
最小起订量：0
供货总量：0

产品介绍

DK-220AC20/SH、 DK-220AC40/SH、 DK-220AC60/SH、 DK-380AC20/SH、 DK-380AC40/SH、 DK-380AC60/SH型式检测报告气象局备案
并联模块式电涌保护器按照IEC标准设计,每线的最大放电电流Imax(8/20μs)可达20-60 kA,适用于220/380V配电系统的各级防雷保护。
产品采用模块化设计，密封性好，配置有工作指示、遥信接口及劣化指示等功能；配有35mm电气导轨安装，接线十分方便；采用温控断路技术，内置过流熔断器和热感断路器，劣化时自动脱扣；具有残压极低、响应速度快、通流容量大、寿命长；品种齐全、维护简单等诸多优点。可提供多种不同工作电压等级和雷电通流容量的产品，并可根据用户需要，特制生产。

◆ 35mm电气导轨安装

◆8/20μs波形，残压低

◆ 遥信接口,远程告警

◆内置过流熔断器和热感断路器

◆劣化自动脱扣

产品型号及技术参数（I型）

型号	DK-220AC20/SH		DK-220AC40/SH	DK-380AC60/SH		DK-380AC20/SH	DK-380AC40 /SH	DK-380AC60
外壳防护材质	PBT/PA-F
外壳阻燃等级	UL94-V0
外壳防护等级	IP20
颜色	灰白色
安装标准	35mm 电气导轨
接线端口数量	3PIN 5PIN
工作温度	-40～＋85℃
相对湿度	≤95%
损坏状态	呈断路状态
保护模式	L－PE、N－PE（2P）			L－PE、N－PE（4P）
外形尺寸	34×90×69			68×90×69
重量(kg)	0.25		0.26	0.29		0.48	0.54	0.56
指示功能	窗口指示
主要参考标准	IEC61643-1和GB 18802.1—2002
防雷保护等级	D级		D级	C级		D级	D级	C级
SPD类型	一端口
适用的供电系统类型	TT，TN，IT
额定电压	220V AC					380V AC
最大持续运行电压	385V AC
动作电压	620V DC
额定工作频率	50Hz（60Hz）
漏电流	≤30μA
标称放电电流（8/20）μs	10kA	,, 20kA		30kA		10kA	20kA	30kA
最大放电电流（8/20）μs	25kA	40kA		60kA		25kA	40kA	60kA
电压保护水平（8/20）μs（10kA)Up	≤1.5kV
电压保护水平（8/20）μs（In)Up	≤1.5kV	≤1.8kV		≤2.2kV		≤1.5kV	≤1.8kV	≤2.2kV
响应时间(L/N-PE)	＜20nS
主线路连接参数
L（N）接口类型	螺栓固定式端子
螺栓规格	M5
SPD连接导线最小截面	BVR－10mm²
SPD连接导线最大截面	BVR－25mm²
PE接口类型	螺栓固定式端子
螺栓规格	M5
PE连接导线最小截面	BVR－10mm²				BVR－16mm²	BVR－10mm²		BVR－16mm²
PE连接导线最大截面	BVR－25mm²
远程告警线路连接参数
接口类型	螺栓固定式端子
螺栓规格	M2
连接导线最小截面	BVR－0.5mm²
连接导线最大截面	BVR－1.5mm²
最大工作电压/电流	125V AC/0.2A
	48V DC/0.5A
定货号	100402010	100402008		100302006		100302019	100302017	100302014

产品适用范围

建筑物低压分配电箱

建筑物楼层配电箱室外配电柜\配电箱

需要防水、防潮、防尘、防腐的环境

适用于3+1\1+1接线模式下配电系统

适用的供电系统类型：TT，TN
