- 型号：DK-DSX/M/SH
- 价格：1
- 最小起订量：0
- 供货总量：0
- 产品介绍
产品介绍：

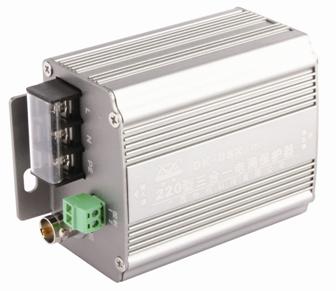

视频监控系统三合一系列摄像机防雷器，按照IEC标准及国家标准、多功能一体化设计。
本产品适用于安全防范系统前端高速球、中速球、云台摄像机等设备的电源线、视频线和信号控制线的雷电浪涌防护。广泛应用于库房、小区、道路监控系统及“3111”平安城市等监控系统前端设备的防雷保护。
本产品能有效防止因电源、视频、控制线等电位差瞬时增大而造成设备损坏，响应速度快、集成度非常高，安装简便，三合一组合为一体机。产品内置过流、过压装置，实现了高效泄放雷电流和抗雷电电磁脉冲冲击的功能；具有多级保护，残压极低；传输性能优异、响应速度快、通流容量大、寿命长；品种齐全、安装接线方便，维护简单的优点。可提供多种不同工作电压等级及雷电通流量的产品，并可根据用户需要，特制生产。
|
◆220VAC供电：安装DK-DSX/M220 /SH 型三合一防雷器 ◆ 24VAC供电：安装DK-DSX/M24 SH型三合一防雷器 ◆12VDC供电：安装DK-DSX/M 型三合一防雷器 ◆快速响应 ◆安装维护方便
|

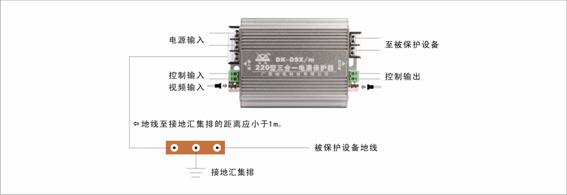

安装示意图：
产品型号与技术参数：
|
型号 |
DK-DSX/m/SH 12 |
DK-DSX/m/SH 24 |
DK-DSXm/SH 220 |
||||||
|
技术参数 |
电源 |
控制 |
视频 |
电源 |
控制 |
视频 |
电源 |
控制 |
视频 |
|
标称电压(V) |
DC12 |
DC30 |
|
AC24 |
DC30 |
|
AC220 |
DC30 |
|
|
最大持续工作电压(V) |
DC15 |
DC36 |
|
AC30 |
DC36 |
|
AC385 |
DC36 |
|
|
标称工作电流(A) |
5 |
0.5 |
0.25 |
5 |
0.5 |
0.25 |
5 |
0.5 |
0.25 |
|
标称放电电流8/20uS(kA) |
10 |
5 |
5 |
10 |
5 |
5 |
10 |
5 |
5 |
|
最大放电电流8/20uS(kA) |
20 |
10 |
10 |
20 |
10 |
10 |
20 |
10 |
10 |
|
标称放电电流下保护电压级别(V) |
≤100 |
≤120 |
≤20 |
≤200 |
≤120 |
≤20 |
≤700 |
≤120 |
≤20 |
|
1KV/uS下电压保护级别(V) |
36 |
62 |
8 |
82 |
62 |
8 |
385 |
62 |
8 |
|
响应时间 |
≤1nS |
||||||||
|
插入损耗(dB) |
|
≤0.5 |
≤0.3 |
|
≤0.5 |
≤0.3 |
|
≤0.5 |
≤0.3 |
|
数据传输速率(bps) |
|
|
|
|
|
|
|
|
|
|
寄生电容（pF） |
≤150 |
≤50 |
≤50 |
≤150 |
≤50 |
≤50 |
≤150 |
≤50 |
≤50 |
|
阻抗 |
|
|
75Ω |
|
|
75Ω |
|
|
75Ω |
|
接入电阻 |
≤0.1Ω |
≤15Ω |
≤0.1Ω |
≤0.1Ω |
≤15Ω |
≤0.1Ω |
≤0.1Ω |
≤15Ω |
≤0.1Ω |
|
保护模式 |
L1-PE L2-PE |
L1-PE L2-PE |
芯-屏蔽-PE |
L1-PE L2-PE |
L1-PE L2-PE |
芯-屏蔽-PE |
L-N-PE |
L1-PE L2-PE |
芯-屏蔽-PE |
|
接入方式 |
串联 |
||||||||
|
接口类型 |
2P端子 |
2P端子 |
BNC-K |
2P端子 |
2P端子 |
BNC-K |
2P端子 |
2P端子 |
BNC-K |
|

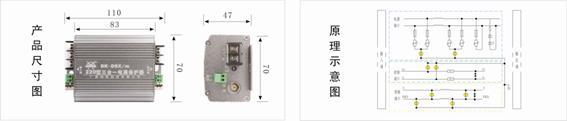

外型尺寸 |
103×63×37 |
103×63×37 |
110×70×47 |
||||||
|
净重Kg |
0.26 |
0.26 |
0.32 |
||||||
|
工作温度 |
|
||||||||
|
工作湿度 |
≤95% |
||||||||
|
定货号 |
101101003 |
101101002 |
101101001 |
||||||
◆220V/24V/12V供电电源摄像机
◆前端高速球、中速球、云台摄像机
◆电源、视频线、控制线信号组合一体设备防雷
