hdSDI转DVI支持电影格式

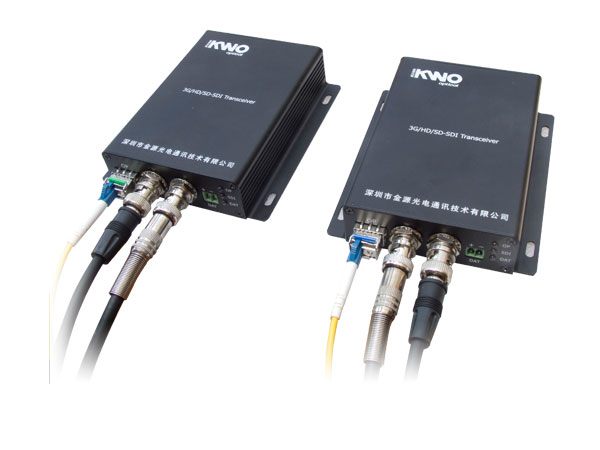

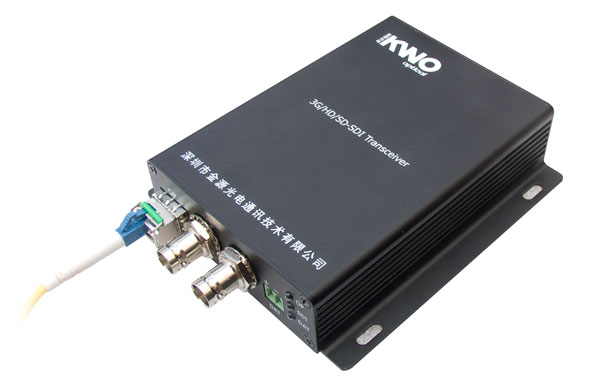

产品介绍： 1、产品简介 该3G-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到2.97Gbps, 系统支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级和广电产品相关标准要求. 2、性能特点 在单纤上传1路双向3G-SDI信号 工作范围从19.4Mb/s 到 2.97Gb/s 用于SMPTE 424M (2.97Gb/s)的时钟恢复 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率 支持SMPTE 424M (2.97Gb/s),SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容) 100m自动电缆均衡，适用所有在 2.97Gb/s以下的速率（Belden 1694A） LED状态指示灯对关键的参数进行监视 可选的网管系统 支持热插拔 可提供独立式、1U机架式和4U机架式安装 3、规格参数 串行电视   BNC 输入 电视信号标准：SMPTE424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s） 输入数目：1 路 反射损耗：>15DB 均衡：0-100m @ 2.97Gb/s 连接器：75Ω BNC 光输出 输出数量:1 线缆传输类型:单模单纤（多模可选） 工作波长:1310nm /1550nm 反射损失:> 15dB 抖动:< 0.2UI 连接器:FC/PC （SC/PC可选） 串行电视    BNC 输出(EO/OE) 与输入同 输出数量:接收端2路输出 信号电平:800mV 标称 上升/下降时间:200ps 标称 过冲:< 10% 振幅 反射损耗:> 15dB 抖动:< 0.2UI 连接器:75Ω BNC 电气指标 工作温度:0℃～＋50℃ 电压 1A@12VDC 功率 12 W EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标 平均无故障工作时间 ﹥100000小时

◆ 支持1路HD/SD-SDI串行数字视频防雷、抗浪涌数字隔离输出； ◆ 支持速率143Mbps～1.485Gbps； ◆ 兼容SMPTE 259M、292M、344M、ITU 串行数字视频标准； ◆ 符合IEC 61000-4-2 ?15KV气隙放电； ◆ 符合IEC 61000-4-2 ±8kV接触放电； ◆ 符合人体静电 ?15KV ESD保护； ◆ 符合IEC 60747-5-2及UL 1577隔离标准； ◆ 高达2500Vrms隔离； ◆ 耐高温抗严寒； ◆ 工业级设计，可靠性高； ◆ 支持用户定制及OEM方式； ◆ 19英寸机架式、导轨式或壁挂式结构。       ◆ HD/SD-SDI串行数字视频输入、隔离输出接口 接口标准MPTE 259M、292M、344M ITU R BT.601, ITU R BT.1120 物理接口BNC 接口数量输入口：1路 隔离输出口：1路 串行数字视频输入/隔离输出阻抗75Ω非平衡接口 串行数字视频输入/隔离输出电压典型峰-峰值800mVрр，600～1000mVрр 支持视频格式单链路HD-SDI，SD-SDI 支持串行速率143Mbps～1.485Gbps 视频编码位宽8bit或10bit自动 返回损耗≤ -15 dB @ 5MHz～1.5GHz 重定时自动重定时，自动识别各种速率 耦合方式交流耦合 均衡方式自动均衡 均衡≤ 140 meters of Belden 1694A at 1.485 Gbps ≤ 400 meters of Belden 1694A at 270Mbps 最大校准抖动（100KHz～1.485Gbps)≤ 0.2UI 最大定时抖动（10Hz～1.485Gbps)≤ 0.2UI 嵌入音频、辅助空间、EDH数据透明支持 信噪比(加权)≥ 70dB 静电保护 ESD静电保护符合人体静电ESD ±15KV保护标准 气隙放电标准符合IEC 61000-4-2 ±15KV 气隙放电标准 接触放电标准符合IEC 61000-4-2 ±8kV 接触放电标准 数字电气隔离 隔离标准符合IEC 60747-5-2及UL 1577隔离标准 绝缘电阻大于10 E9Ω 绝缘等级2500Vrms 瞬变骚扰抗扰度50 kV/µs 典型 ◆ 工作环境(室外或室内均可) 工作温度-40℃～+85℃ 湿度0～95%不结凝 ◆ 外型尺寸 导轨式50mm(L) X40mm(W) X 25mm(H) 壁挂式50mm(L) X40mm(W) X 25mm(H) 1U机架式标准1U 供电方式电压交直流220V/110V、-48V、+24V、+12V、+5V 最大消耗功率5W

1、产品简介该3D-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到2.97Gbps, 系统支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级和广电产品相关标准要求. 2、性能特点在单纤上传1路双向3G-SDI信号 工作范围从19.4Mb/s 到 2.97Gb/s 用于SMPTE 424M (2.97Gb/s)的时钟恢复 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率 支持SMPTE 424M (2.97Gb/s),SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容) 100m自动电缆均衡，适用所有在 2.97Gb/s以下的速率（Belden 1694A） LED状态指示灯对关键的参数进行监视 可选的网管系统 支持热插拔 可提供独立式、1U、2.5U机架式和4U机架式安装 3、规格参数串行电视 BNC 输入 电视信号标准：SMPTE424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s） 输入数目：1 路 反射损耗：>15DB 均衡：0-100m @ 2.97Gb/s 连接器：75Ω BNC 光输出 输出数量:1 线缆传输类型:单模单纤（多模可选） 工作波长:1310nm /1550nm 反射损失:> 15dB 抖动:< 0.2UI 连接器:FC/PC （SC/PC可选） 串行电视 BNC 输出(EO/OE) 与输入同 输出数量:接收端2路输出 信号电平:800mV 标称 上升/下降时间:200ps 标称 过冲:< 10% 振幅 反射损耗:> 15dB 抖动:< 0.2UI 连接器:75Ω BNC 电气指标 工作温度:0℃～＋55℃ 电压 1A@12VDC 功率 12 W EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标 平均无故障工作时间 ﹥110000小时 5、应用场合电视演播 现场转播 高清监视 CCTV 6关键词光端机、视频光端机、数字视频光端机、数据光端机、广播级视频光端机、3G-SDI高清光端机、3G HD-SDI超高清数字视频光端机，HD-SDI高清数字视频光端机,SD-SDI标清数字视频光端机，DVB-ASI/TS流光端机、VGA光端机,DVI/HDMI高清数字视频光端机、AES音频光端机、SDI数字标清光端机、ASI数字标清光端机、TS流光端机、HD-SDI数字高清光端机、AES\EBU数字音频光端机

.技术指标 1.输入模式列表(Input Mode List)   SN Mode SMPTE Type Memo 1 1080I @60HZ SMPTE260M HDTV   2 1080I @60HZ SMPTE274M HDTV   3 1080I @50HZ SMPTE274M HDTV   4 1080I @50HZ SMPTE295M HDTV   5 1080P @30HZ SMPTE274M HDTV   6 1080P @25HZ SMPTE274M HDTV   7 1080P @24HZ SMPTE274M HDTV   8 720P @60HZ SMPTE296M HDTV   9 720P @50HZ SMPTE296M HDTV   10 NTSC SMPTE267 SDTV   11 PAL-I ITU-R BT601.5 SDTV   12 PAL-B,G,H ITU-R BT601.5 SDTV   13 PAL-N ITU-R BT601.5 SDTV   14 1080P   50HZ    3G   15 1080P   60HZ    3G

1、产品简介 该产品是安防领域 ,高清监控的传输产品,带一路反向数据，可以控制前端摄像设备. 完全支持720p, 1080P 的传输要求. 2、性能特点 在单纤上传1路720p, 1080P 高清图象信号. 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容) 100m自动电缆均衡，适用所有在 2.97Gb/s以下的速率（Belden 1694A） LED状态指示灯对关键的参数进行监视 可选的网管系统 支持热插拔 可提供独立式、1U、2.5U机架式和4U机架式安装 3、规格参数 串行电视 BNC 输入 720p, 1080P 输入数目：1 路 反射损耗：>15DB 均衡：0-100m @ 2.97Gb/s 连接器：75Ω BNC 光输出 输出数量:1 线缆传输类型:单模单纤（多模可选） 工作波长:1310nm /1550nm 反射损失:> 15dB 抖动:< 0.2UI 连接器:FC/PC （SC/PC可选） 串行电视 BNC 输出(EO/OE) 与输入同 输出数量:接收端2路输出 信号电平:800mV 标称 上升/下降时间:200ps 标称 过冲:< 10% 振幅 反射损耗:> 15dB 抖动:< 0.2UI 连接器:75Ω BNC 电气指标 工作温度:0℃～＋55℃ 电压 1A@12VDC 功率 12 W EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标 平均无故障工作时间 ﹥110000小时 5、应用场合 高清监视 CCTV 6关键词 光端机、视频光端机、数字视频光端机、数据光端机、广播级视频光端机、3G-SDI高清光端机、3G HD-SDI超高清数字视频光端机，HD-SDI高清数字视频光端机,SD-SDI标清数字视频光端机，DVB-ASI/TS流光端机、VGA光端机,DVI/HDMI高清数字视频光端机、AES音频光端机、SDI数字标清光端机、ASI数字标清光端机、TS流光端机、HD-SDI数字高清光端机、AES\EBU数字音频光端机
