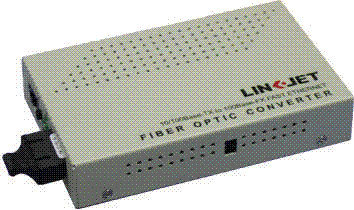

10M/100M自适应光纤收发器概述:   LJ 系列10M/100M自适应光纤收发器是符合以太网标准IEEE802.3 和快速以太网标准IEEE802.3u 的以太网传输媒体转换器，其主要功能是实现适合双绞线媒质（10BASE-TX 、100BASE-TX）传输的以太网信号和适合光纤媒质（100BASE-FX） 传输的以太网信号之间的相互转换，利用光纤固有的优异传输性能实现以太网信号的远距离传输。   LJ 系列10M/100M自适应光纤收发器包括两种结构形式，分别是体积小巧、电源内置的独立式产品和结构紧凑、集中供电、机箱安装的插卡式产品，对插卡式产品选择17槽机箱进行安装。   LJ 系列10M/100M自适应光纤收发器又可分为双纤双向和单纤双向两种类型，其中单纤双向光纤收发器只需一根光纤即可进行双向以太网数据传输，将节省用户宝贵的光纤资源。   LJ 系列10M/100M自适应光纤收发器支持的传输距离有5种，分别是2km（多模）、25km、40km、60km 和100km。

技术指标： 遵循的标准 ·IEEE 802.3 Ethernet ·IEEE 802.3u Fast Ethernet ·IEEE 802.1d Spanning Tree ·IEEE 802.1p Qos ·IEEE 802.1q VALN TAG ·IEEE 802.3z ·IEEE 802.3 10BASE-T Ethernet ·IEEE 802.3u 100BASE-TX/FX Fast Ethernet 拓扑结构 ·双绞线--星形； ·光纤--点到点转换； 端口 ·1个RJ45口：连接STP/ UTP五类 双绞线 ·1个光纤口：多模--SC或ST(光纤 ·尺寸62.5/125micron) ·单模--SC光纤口(光纤尺寸9/ 125micron ) ·单纤单模--SC光纤口(光纤尺寸9/ 125micron) 工作波长 ·850nm,1310nm，1310nm&1550nm ·传输速率：10Mbps，100Mbps，10Mbps或100Mbps 全双工支持 ·双绞线--10BASE-T或100BASE-TX，光纤--100BASE-FX 传输距离 ·五类双绞线10BASE-T或100BASE-TX--100米 ·光纤100BASE-FX--多模400米/半双工，2公里/全双工； ·单模10-120公里/全双工； ·单纤单模20公里/全双工；   技术指标： 遵循的标准 ·IEEE 802.3 Ethernet ·IEEE 802.3u Fast Ethernet ·IEEE 802.1d Spanning Tree ·IEEE 802.1p Qos ·IEEE 802.1q VALN TAG ·IEEE 802.3z ·IEEE 802.3 10BASE-T Ethernet ·IEEE 802.3u 100BASE-TX/FX Fast Ethernet 拓扑结构 ·双绞线--星形； ·光纤--点到点转换； 端口 ·1个RJ45口：连接STP/ UTP五类 双绞线 ·1个光纤口：多模--SC或ST(光纤 ·尺寸62.5/125micron) ·单模--SC光纤口(光纤尺寸9/ 125micron ) ·单纤单模--SC光纤口(光纤尺寸9/ 125micron) 工作波长 ·850nm,1310nm，1310nm&1550nm ·传输速率：10Mbps，100Mbps，10Mbps或100Mbps 全双工支持 ·双绞线--10BASE-T或100BASE-TX，光纤--100BASE-FX 传输距离 ·五类双绞线10BASE-T或100BASE-TX--100米 ·光纤100BASE-FX--多模400米/半双工，2公里/全双工； ·单模10-120公里/全双工； ·单纤单模20公里/全双工；   技术指标： 遵循的标准 ·IEEE 802.3 Ethernet ·IEEE 802.3u Fast Ethernet ·IEEE 802.1d Spanning Tree ·IEEE 802.1p Qos ·IEEE 802.1q VALN TAG ·IEEE 802.3z ·IEEE 802.3 10BASE-T Ethernet ·IEEE 802.3u 100BASE-TX/FX Fast Ethernet 拓扑结构 ·双绞线--星形； ·光纤--点到点转换； 端口 ·1个RJ45口：连接STP/ UTP五类 双绞线 ·1个光纤口：多模--SC或ST(光纤 ·尺寸62.5/125micron) ·单模--SC光纤口(光纤尺寸9/ 125micron ) ·单纤单模--SC光纤口(光纤尺寸9/ 125micron) 工作波长 ·850nm,1310nm，1310nm&1550nm ·传输速率：10Mbps，100Mbps，10Mbps或100Mbps 全双工支持 ·双绞线--10BASE-T或100BASE-TX，光纤--100BASE-FX 传输距离 ·五类双绞线10BASE-T或100BASE-TX--100米 ·光纤100BASE-FX--多模400米/半双工，2公里/全双工； ·单模10-120公里/全双工； ·单纤单模20公里/全双工；   LJ千兆以太网光纤收发器采用交换技术进行媒体转换，符合IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3ab标准,支持两种类型的媒体网络连接:10Base-T、 100Base-TX、1000Base-T和1000Base-SX/LX,可将10Base-T、 100Base-TX或1000Base-T双绞线电信号同1000Base-SX/LX光信号进行相互转换,它将网络的传输距离从100米的铜线极限扩展到120Km,支持双纤多模、双纤单模和单纤单模光纤传输。

L9-L9跳线 L9-BNC连接线 光端机连接线 光端机跳线

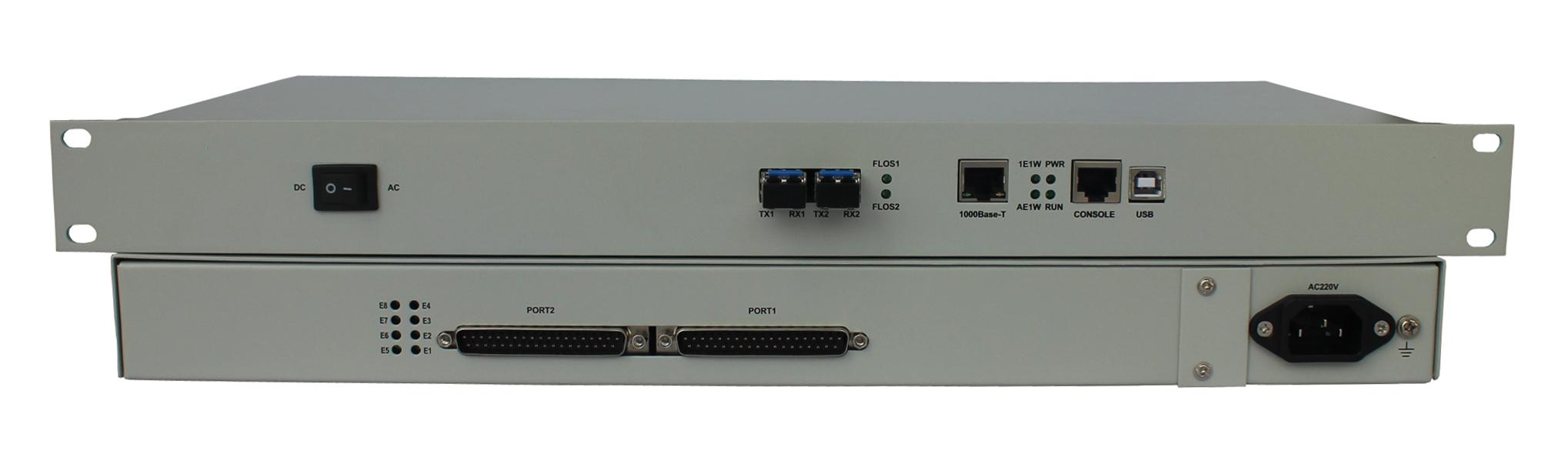

该设备采用的专用数字复接芯片功能强大，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能。该设备整机性能优良工作稳定可靠,功耗低,集成度高,体积小,易于安装维护。主要功能： ·采用光收发一体模块 ·具有4个E1的传输容量 ·E1接口符合G.703建议,采用全数字化时钟恢复和平滑锁相技术·一路PCM数字公务电话 ·提供1个管理接口,可实现集中监控,并支持系统升级·一路RS232异步数据接口 ·具有完备的告警功能·可监控对端告警状态·可以保证无中继传输距离大于30/50公里 E1接口·标称速率：2048Kbps,容差±50ppm·接口码型：HDB3·接口阻抗：75欧姆(不平衡)或120 欧姆(平衡)可选·数字接口电气特性：符合ITU-TG.703建议。·抖动转移特性：符合ITU-T G.823建议·输入抖动容限：符合ITU-T G.823建议·输出抖动：符合ITU-T G.823建议·电平：±2.37V±10%或±3.00V±10%·接口连接器为：RJ45、CC4同轴或BNC同轴　·输入允许频偏：2.048MHz ±100PPM·抖动特性：符合G.742 ,G.823建议
