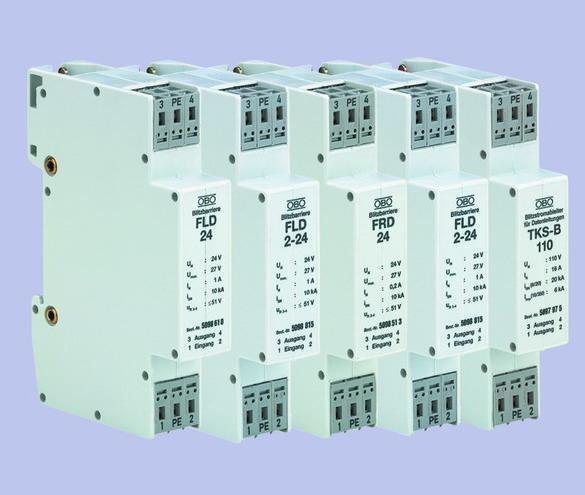

一、功能和应用领域： FRD、FLD、FRD2、和FLD2是用于电子测量和控制线的保护器，防止数据线上由于雷电或行波引起的浪涌过电压对相关联设备造成危害。 FRD和FLD系列的保护器是应用于不接地的（不对称的、悬浮的）双线系统。FRD可安装在允许电阻增大的电路中，如果电路不允许电阻增大，则使用FLD。 FRD2和FLD2系列保护器是专门用于与地相关的单线系统（对称的、电压相关的）。在这里也有一个串联电阻和串联电感的选择，如果允许电阻增大则选FRD2，对于电压控制的装置则选FLD2。由于它们被设计了两级保护电路，因此也适合于安装到LPZ1→LPZ3。 FRD和FLD的两级电路由气体放电管、压敏电阻和箝位二极管组成，具有通流量大、箝位时间极短和保护水平较低的特点。 二、安装： OBO FRD和FLD型保护器可以安装于任何标准的开关盒或配电盒，简单地安装在35mm导轨上。无螺钉的接线端降低了安装的费用。 三、订货信息： OBO FLD5     5V精细浪涌保护器 OBO FLD48    48V精细浪涌保护器 OBO FRD12    12V精细浪涌保护器 OBO FRD48    48V精细浪涌保护器 OBO FRD5     5V精细浪涌保护器 OBO FLD24    24V精细浪涌保护器 OBO FLD110   110V精细浪涌保护器器 OBO FRD60    60V精细浪涌保护器 OBO FLD12    12V精细浪涌保护器器 OBO FRD24    24V精细浪涌保护器 OBO FRD110   110V精细浪涌保护器 OBO FRD24    24V精细浪涌保护器

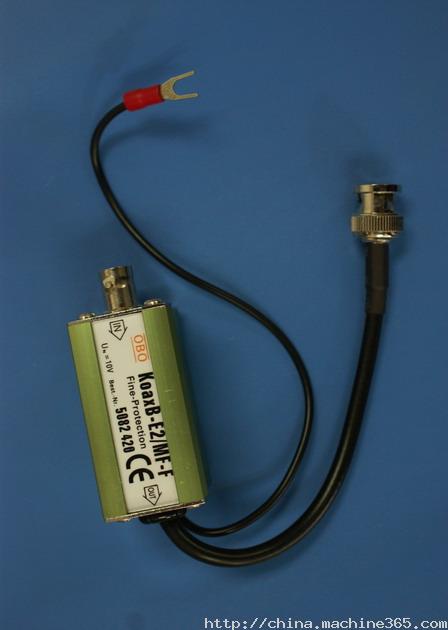

产品 名 称：德国OBO KoaxB-E2/MF-F视频防雷器 产品 型 号：OBO KoaxB-E2/MF-F KOAX 同轴线缆信号防雷器功能：OBO KOAX 同轴线缆信号防雷器，由限压二极管组成的过压防护产品，保护同轴通信设备不受过电压引起的损坏。 KOAX 同轴线缆信号防雷器应用：OBO KOAX系列防雷器用于同轴通信线缆的精细保护。 KOAX 同轴线缆信号防雷器特性：OBO KOAX系列防雷器适用于高传输率，并且插入损耗低。 安装规范：OBO KOAX系列防雷器的安装非常简单，将KOAX防雷器直接串接在被保护设备的前端。   KOAX 同轴线缆信号防雷器技术参数 类型/ 保护分区 接口/ 线缆类型 通流容量（线-地/线-线） 额定电压V 动作电压V 残压(在额定通流下) V 10MHz下的插入损耗dB 最大传输频率Hz 串联电阻Ohm 依据IEC529之保护等级 基本保护(LPZ0-1)10/350 综合保护(LPZ1-2)8/20 精细保护(LPZ2-3)8/20 KoaxB-E2/FF-B LPZ 0-2 BNC 2wires 2.5KA 2.5KA 15KA 15KA 15KA 15KA 110 180 <500 <500 0.1 950M -- IP20 KoaxB-E2/MF-C LPZ 0-3 BNC 2wires 2.5KA 2.5KA 15KA 15KA 15KA 15KA 5 6.5 <500 <50 0.2 113M 4.7 IP54 KoaxB-E2/MF-F LPZ 1-3 BNC 2wires -- -- 10KA 0.5KA 10KA 0.5KA 5 6.5 <500 <50 0.2 200M -- IP54 KoaxN-E2/FF-B LPZ 0-2 N 2wires 2.5KA 2.5KA 15KA 15KA 15KA 15KA 110 180 <500 <500 0.1 950M -- IP20 KoaxN-E2/MF-C LPZ 0-3 N 2wires 2.5KA 2.5KA 15KA 15KA 15KA 15KA 5 6.5 <500 <50 0.2 113M 4.7 IP20 KoaxN-E2/MF-F LPZ 1-3 N 2wires -- -- 10KA 0.5KA 10KA 0.5KA 5 6.5 <500 <50 0.2 200M -- IP20   深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司  电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

产品 名 称：RS-232光电隔离器产品 型 号：CE2109产品 品 牌：COEXUN（科盈讯）一、产品简介：CE2109光电隔离器核心器件光耦合器（optical coupler，英文缩写为OC）以光为媒介传输电信号，它对输入、输出电信号有良好的隔离作用。所以，它在各种电路中得到广泛的应用。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。 CE2109是RS-232串行口光电隔离器又称为光电隔离器，它采用了先进的光电隔离技术，极大限度地保护了RS-232串行接口设备， 避免了地线回路电压、浪涌、感应雷击、静电、热拔等恶劣环境对RS-232设备的损坏。二、产品特点：★ 符合EIA RS-232和CCITT V.24异步协议★ DB9针和DB25针可选★ 保护串口，抑制静电和浪涌★ 防止地线回路和浪涌损坏设备   ★ 采用光电隔离，抗于扰能力强★ 内置一次、二次抗雷击保护器★全透明通信，用户无须任何调试，即插即用；★ 可光隔5000伏电压或7500V脉冲★高效窃电技术，无须外供电源；★通信波特率从0 ～ 115.2Kbps自适应；★独有的串口保护电路，可带电热插拔；★可根据客户要求定做深 圳 市 科 盈 讯 电 子 技 术 有 限 公司 电话：0755-88876858 、88856376详情请登陆：http://www.coexun.com

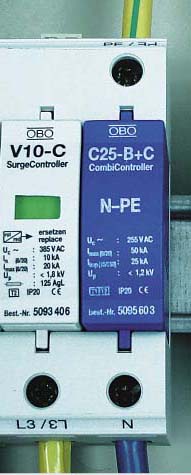

产品 名 称：德国OBO V10-C普通型单相二线防雷器 产品 型 号：OBO V10-C/1+NPE，OBO V10-C/2 -- 属于普通型防雷器，应用于建筑物内的分路配电柜上；    -- 可插拔式部件方便更换、安装便捷；    -- 保护功能大最大电流量20KA（8/20）残压；    -- 安全可靠选用NPE模块更适用于不同电网制式；    -- 相关配置：防爆（NPE）模块、声光（AS）报警；    -- 由窗口红色标志反映的故障显示   OBO V 10-C主要技术参数 型号   V 10-C 测试标准 E DIN VDE 0675-6:1989-11和-6/A2:1996-10 标称电压 230V 额定电压（最大持续工作电压） 385V 标称放电电流（8/20） 10 kA 最大放电浪涌电流（8/80） 20 kA 持续电流的最大允许值 100A 雷电脉冲电流（10/350） 10KA 电压保护等级在5KA(8/20) ＜1KV 雷电脉冲冲击电压1.2/50 ＜1.5KV 响应时间 ＜25ns 最大保险丝强度 125A gL/gG 短路电流强度 50KA/50Hz 工作温度 －400C...＋800C 模块NPE 标称电压 UC C 25-B+C/NPE 230 V/50-60 HZ 导体截面 最小10mm2单导线,最大35mm2多绞线/25mm2的单导线 安装支架 35mm导轨，依据EN 50 022 外壳材料 白色强化热塑性玻纤材料 保护等级 普通型 规格尺寸 4个标准模块DIN 43880 定货信息 产品型号 产品说明 OBO V10-C/3+NPE 三相四线普通型电源防雷器带防爆模块 OBO V10-C/4 三相四线普通型电源防雷器 OBO V10-C/2 单相二线普通型电源防雷器 OBO V10-C/3+NPE-AS 三相四线普通型电源防雷器带防爆模块声光报警 OBO V10-C/1+NPE 单相二线普通型电源防雷器带防爆模块 深圳 市 科 盈 讯 电 子 技 术 有 限 公 司  电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

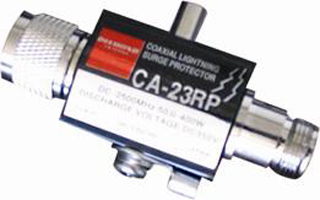

DIAMOND（钻石）CA-23R、CA-23RP、CA-23RS天馈避雷器，天馈防雷器 产品型号：CA-23R，CA-23RP，CA-23RS 产品品牌：DATEXELCA（钻石） 型号 CA-23R CA-23RP 接口 N 接口 N 接口 频率范围 DC-2500MHz DC-2500MHz VSWR <1.2:1 <1.2:1 插入损耗 <0.2dB <0.2dB 功率 200W PEP 200W PEP 放电电压 DC230V±15% DC230V±15% 脉冲放电电压（1x40）us 1000V 1000V 脉冲放电电流（1x40）us 6 KA 6 KA （1x40）us 500A 重复放电，次数大于500次 DC230V±20% DC230V±20% 100V 绝缘电阻 >10,000MΩ >10,000MΩ 连接器 N-R/N-R N-R/N-P 外形尺寸 78×41×20mm 76×41×20mm 重量 100g 110g 深圳 市 科 盈 讯 电 子 技 术 有 限 公 司  电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

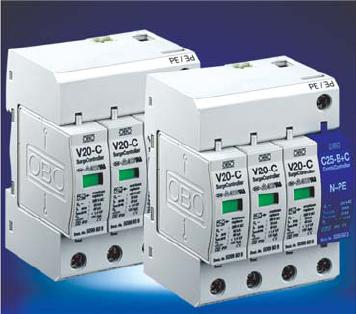

产品 名 称：德国OBO V20-C普通型三相四线防雷器 产品 型 号：OBO V20-C/3+NPE，OBO V20-C/4     特性 V 20-C 使用优点 电量金属氧化物压敏电阻 保护器可以应付频繁的动作,寿命长 可插拔式部件 保护器模块可以带电插拔进行测试或更换 1到4片的底座之间已连接进行 通过带标志端子,安装简单 热感断路器和视窗指示装置 对保护器的工作状态一目了然 带NPE火花间隙模块的保护器 使用范围（TN-C-S TN-S TT It），结构更安全 C 25-B+C/NPE具有反向插入保护 保护器模块简单、专业的安装   功能和应用领域 根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。 型号V 20-C/1+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。 V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。 如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。 安装 V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。 技术参数 电涌保护器 型号 V 20-C 75 150 280 320 385 440 550 最大持续操作电压 UC AC （最大允许操作电压） UC DC 75 V~ 100 V- 150 V~ 200 V- 280 V~ 350 V- 320 V~ 420 V- 385 V~ 505 V- 440 V~ 585 V- 550 V~ 745 V- 雷电保护区 0→2 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 C Ⅱ级 测试标准 IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 标称放电电流 In（8/20） 15 kA 20 kA 15 kA 整体最大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 40 kA 75 kA 110 kA 150 kA 最大放电电流 （单模块） Imax（8/20） 40 kA 电压保护水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In时 ≤300 V ≤350 V ≤400 V ≤500 V ≤650 V ≤700 V ≤900 V ≤1.1 kV ≤1.4 kV ≤1.0 kV ≤1.3 kV ≤1.6 kV ≤1.2 kV ≤1.5kV ≤1.8 kV ≤1.5 kV ≤1.8kV ≤2.2 kV ≤1.7 kV ≤2.1 kV ≤2.5 kV 响应时间 TA <25 ns 短路耐受能力25 kA时的最大后备保险丝 125 A gl/gG 连接线橫截面积 2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线） 安装位置 35 mm导轨（符合EN 50022） Ip等级 IP 20 温度范围 υ -40℃到+85℃     模块NPE 标称电压 UC C 25-B+C/NPE 230 V/50-60 HZ 100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数 峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20） 电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ >10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃ 定 货 信 息  OBO V20-C/3+NPE  三相四线普通型电源防雷器带防爆模块  OBO V20-C/4 三相四线普通型电源防雷器  OBO V20-C/2 单相二线普通型电源防雷器  OBO V20-C/1+NPE单相二线普通型电源防雷器带防爆模块 深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司  电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

产 品 名 称：德国OBO V25-B+C复合型三相四线防雷器 产 品 型 号：OBO V25-B+C/3+NPE，OBO V25-B+C/4  特性一览表 V 25-B+C 使用优点 带标志端子,安装简便 可以应付频繁的电涌电流的冲击 B+C联合保护器，应用于建筑物整体空间较小的场合 只在总配电柜内安装一套保护器 可插拔式部件 保护器模块损坏后可以带电插拔更换 内部连接的保护器底座，1到4片的底座及模块数 容易安装 热感断路器和视窗指示装置 对保护器的工作状态一目了然 带NPE火花间隙模块的保护器 使用范围广（适用于TN、TT和IT电网）， 结构更安全 V 25-B+C/NPE 具有反向插入保护 保证保护器模块简单、专业的安装   功能和应用领域 雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。 V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。 高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。 OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。 安装 OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。 技术参数 B+C登记电涌保护器 型号 V 25-B+C 150 320 385 最大持续操作电压 UC AC （最大允许操作电压） UC DC  150 V~ 200 V~  330 V~ 410 V~  385 V~ 505 V~ 雷电保护区 0→2 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1  B+C Ⅰ级→Ⅱ级  测试标准 IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1  按照DIN VDE 0675 Part 6 A1+A2的测试电流 标称放电电流 In（8/20）  30 kA  整体最大放电电流 Imax（8/20） V 25-B+C/1  V 25-B+C/2  V 25-B+C/3  V 25-B+C/4  50 kA 100 kA  150 kA  200 kA  最大放电浪涌电流（8/80）根据Vds 2031 V 25-B+C/4 Imax  100 kA  电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数） 脉冲电流 Iimp 电量 Q 单位能量 W/R 8 kA 4 As 16 kJ/Ω  7 kA 3.5 As 12 kJ/Ω  7 kA 3.5 As 12 kJ/Ω  1 kA(8/20)时的电压保护水平 Up 5 kA(8/20)时 Up In时 Up  ≤450 V ≤500 V ≤600 V  ≤750 V ≤850 V ≤1150 V ≤1.0 kV ≤1.2 kV ≤1.5 kV 响应时间 TA <25 ns 短路耐受能力25 kA时的最大后备保险丝 60 A gl/gG 连接线橫截面积 2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线）  安装位置 35 mm导轨（符合EN 50022） Ip等级 IP 20 温度范围 υ -40℃到+85℃     模块NPE 标称电压 UN C 25-B+C/NPE 230 V/50-60 HZ 100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数 峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20） 电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ >10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃  定 货 信 息  OBO V25-B+C/3+NPE   三相四线B+C级电源防雷器带防爆模块  OBO V25-B+C/4        三相四线B+C级电源防雷器  OBO V25-B+C/2        单相二线B+C级电源防雷器  OBO V25-B+C/1+NPE  单相二线B+C级电源防雷器带防爆模块  深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司  电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

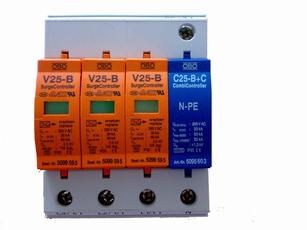

V25-B防雷器功能介绍和详细参数 V25-B防雷器功能         OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（?>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。 V25-B防雷器应用         当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。 V25-B防雷器特殊配置     　AS 声光报警模块  附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。            FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。           AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。 V25-B防雷器的技术   型号 V25-B 正常工作电压 UN 230V~ 最大持续工作电压 UcAC UcDC 385 505 根据VDE 0675，Part 6标准下的分类级别 B 在5KA（8/20）冲击电流下的电压保护水平 Up <1.0KV 单模块最大通流量 Imax (8/20us) 60KA 根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值  峰值电流 ismax 电量 Q 特定能量 W/R   25KA 12.5AS 160 KJ/W 承受25Karpm短路电流的最大保险丝规格 160A gl 连接导线选择范围 2.5-35mm2 安装 按DIN EN50052标准要求，固定于35mm宽之金属导轨上 颜色 模块  底座 橙色  灰色   700g 材料 聚酰亚胺 体积(长*宽*高) 90mm*89mm*62mm   NPE 模块技术参数   额定反应直流电压 UagN 500V±20% 额定工作电压 Ur 250V~ 50/60HZ 在100V下的绝缘电阻 Riso >10 Gohm 依据IEC 529的雷电流测试（10/350）  最大通流量 is max 电量 Q 比能 W/R   25KA 12.5As 160 KJ/Ω 最大通流量 （8/20us） Is max 50KA 100%雷击浪涌反应电压（1.2/50）UAS 100 ≤1KV 保护水平 ≤1KV 反应时间 tA ≤100 ns 使用温度范围 -40℃-----+80℃   V25-B/3+NPE电源防雷器技术介绍 V25-B/3+NPE电源防雷器应用         V25-B/3+NPE防雷器为根据IEC61312、IEC61643、VDE0675标准设计，用于B类防雷保护的场合，该过电压保护器尤其适用于TT和IT电网场合。V25-B/3+NPE防雷器采用新型的设计，既做到符合DIN VDE0100 Part534/A1的标准要求，又使得该型号在TT和IT电网上的安装变得简单易行。V25-B/3+NPE防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。 V25-B/3+NPE电源防雷器功能          V25-B/3+NPE防雷器的相线与零线之间的限压采用三组氧化锌压敏电阻模块（德国OBO BETTERMANN公司原厂提供，型号为V25-B/0），使过电压箝位至非常低的幅值，与此同时，压敏电阻在极短的响应时间内释放出较大的放电电流。在零线和地线的保护上，该型号采用一个高能量的石墨电极间隙放电模块（德国OBO BETTERMANN公司原厂提供，型号为NPE）用来限制零线与地线之间的过电压，当由于电网发生故障电压导致内部防雷器模块迅速老化情况发生时，V25-B/3+NPE防雷器内部的防雷模块内置的动态及热感断路器会随即发生动作，使防雷模块安全地从主电路脱离开来，与此同时，显示视窗适时地从绿色转变为红色和同时提供多种方式的告警。值得自豪的是，由于V25-B/3+NPE防雷器采取了新型结构，使得防雷模块在由于市电或负载原因引起防雷器过载时，其前端保险丝（或空开）能够及时而安全动作，避免了其它类型之防雷箱因内部结构不合理而引发防雷器内部压敏电阻持续短路造成的严重后果          由于V25-B/3+NPE防雷器采取了新型结构，使得内部防雷模块在由于市电波动过大或市电故障原因引起防雷模块过载时，其前端保险丝（或空开）能够及时而安全动作.从而使防雷模块能够安全地从主电路上脱离开来，避免防雷器因持续开通而引起短路损坏。         敏电阻模块，从而使防雷器能够适应波动范围较大的用电环境。又由于零线与地线之间采用了一个高能石墨电极（NPE），因而在正常非雷电状态下，即使电网出现故障，相线与零线的工作电压超过385V以上，由于相线与中线之间的阻抗较小，故障电流足以使前级32A空开跳开，从而使防雷器安全运行。         新结构的防雷器对地电位引起的反击同样起到作用，当电位因雷电入地后引起PE与N之间反击时，反击电流经过高能石墨电极（NPE）后，在PE与N之间导通，并经过远端中性点后形成回路，从而使反击电流不经相线，造电设备损坏。 安装规范 基本要求 1、安装位置：V25-B应安装于机房的低压主配电柜内，它并联于主断路器的出线侧。  2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.  3、导线截面的选择（依据VDE0100标准） 单位：mm2    配电电源线 ≤35 50 ≥70 连接电线 10 16 25 接地线 ≥16 25 ≥35 4、由于V25-B/3+NPE/FS的特点，建议在防雷器前串接一后备空开，建议空开的容量为32A，A类空开（如Siemens 5sx2332-5）. 5、FS的接线安装共有三个接线端口，其中1-2接线端为常闭触点，1-3为常闭触点，根据用户报警装置的不同，连接不同的接线端。  注意：不可将已保护的线路与未保护的线路或地线并行布线。 定 货 信 息 OBO V25-B/3+NPE 三相四线加强型电源防雷器带防爆模块 OBO V25-B/4      三相四线加强型电源防雷器 OBO V25-B/2      单相二线加强型电源防雷器 OBO V25-B/1+NPE 单相二线加强型电源防雷器带防爆模块 深圳 市 科 盈 讯 电 子 技 术 有 限 公 司  电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

OBO VF24/VF48/VF230-AC/DC精细浪涌保护器 功能和应用领域 OBO VF 230-AC浪涌保护器为用于工程控制系统、信号流回路、输电干线系统以及计算机系统之过压保护组件。 VF系列浪涌保护器之保护电路中的压敏电阻，可在FKA的最大限制放电电流下，确保很低的保护水平。该电路包括气体放电管和氧化锌压敏电阻器，由热熔丝监控，当防雷器内置器件发生老化超载时，内置断路器会立即切断电路，绿色状态指示灯熄灭。如带有远程信号报警装置（FS）类型的保护装置会启动浮动转换接点。 安装 OBO VF 230系列防雷器可通过卡夹直接安装在35mm的标准导轨上。通过提供的插入式接插件可连接远程信号指示装置 特点： -- 安装于35mm导轨上 -- 可选择遥信报警（VF-FS） -- 无螺钉压接式接线端 -- Y型电路 -- 提供工作状态指示灯 定 货 信 息 OBO VF48-AC/DC 48V精细保护防雷器 OBO VF230-AC/DC 230V精细保护防雷器 OBO VF24-AC/DC 24V精细保护防雷器 深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司 电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com

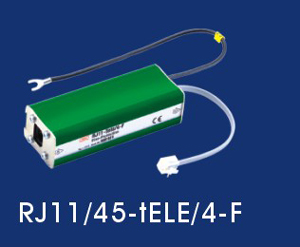

OBO信号防雷器RJ45S-TELE/4-F，OBO RJ45S-ATM/8-F OBO RJ45S-E100/4-F 10M/100M网络数据信号防雷器（保护脚：1、2、3、6 / 6V） OBO RJ45S-TELE/4-F FAX/MODEM/ADSL数据信号防雷器（保护脚：3、4、5、6 / 110V） OBO RJ45S-V24T/4-F RS-232数据信号防雷器（保护脚：3、4、5、6 / 12V） OBO RJ45S-ATM/8-F ATM信号防雷器（保护脚1—8 / 5V） 深 圳 市 科 盈 讯 电 子 技 术 有 限 公 司 电话：0755-88876858 、88856376 详情请登陆：http://www.coexun.com
