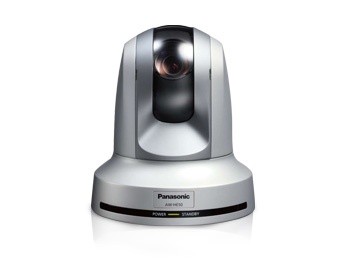

1/3英寸 FULL-HD MOS传感器 18倍光学变焦，10倍数字变焦，焦距4.7-84.6mm HD/SD多格式兼容：1080/60P*/50P*,1080/60i/50i, 720/60P/50P SD：576/60i/50i（*使用1080P格式时需选购升级软件） 控制方式：AW系列遥控器（IP协议或RS422控制协议）或者无线遥控器(需选配) 视频输出:HD HDMI，HD/SD模拟分量或模拟复合输出（需选配AW-CA20T6） 电脑设置摄像机菜单 快速安装，旋转锁定装置：一人可完成 重量：大约1.4kg 18倍光学变焦和10倍数字变焦，1/3英寸Full-HD MOS传感器 支持1080/60P/50P全高清格式输出 创新功能传送实时高清视频画面 电脑设置摄像机菜单 快速安装, 简单的连接、IP控制和旋转锁定装置 广泛的应用场合

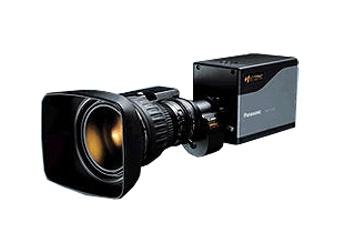

CCD 1 百万像素的 2/3 英寸IT-CCD 图像感应方式 RGB 图像感应方式 总像素 1370(水平)×744(垂直) 有效像素 1280(水平)×720(垂直) 光学棱镜 F1.4 棱镜 光滤色镜 (ND) 100 %, 25 %, 6.3 %, 1.6 % 镜头装配   2/3"卡口型 输出格式 1080: 60i/59.94i/50i/30psF/29.97psF/25psF/24psF/23.98psF 720: 60p/59.94p/50p 灵敏度 F10.0 (2 000 lx, 3 200 K,白光反射率 89.9%) 最小照度 0.015 lx (F1.4 / 68 dB) 最大增益 72 dB 信噪比(S/N) 54 dB 拖尾 小于 -130 dB 调制度 45 % (27.5 MHz, 720 p / 60 p) 同步系统 内/外同步 (三电平 SYNC/Black Burst) 输入 同步锁相: BNC x 1,接口:D型15针微型接口 输出 HD-SDI : BNC x 1 输入/输出 镜头端子、镜头变焦/聚焦端子 操作温度 0 °C 至 + 40 °C 贮存温度 -20 °C 至 + 60 °C 电源 DC 12 V 功耗 大约 17 W 尺寸(宽×高×深) 大约 90 mm x 117 mm x 160 mm 重量 大约 1.5 kg

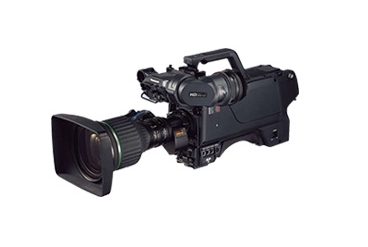

电源 DC 12 V（使用外接电源时） AC 150 V ～ 240 V（连接CCU时 ） 功耗 28 W（使用外接电源且仅限摄像机本身） 34 W（连接CCU 时） 工作温度 -10 ℃～ 45 ℃（0 ℃以下时须进行预热） 工作湿度 85 %以下 保管温度 -20 ℃～ 60 ℃ 重量  约 4.7 kg 尺寸 宽135 mm × 高260 mm ×长360 mm（不包括突出部分） 摄像像素 2/3型220万像素IT CCD×3 图像方式 RGB 3CCD 色分解光学系统 F1.4棱镜方式 CC滤镜 CROSS、3200 K、4300 K、6300 K、Diffusion ND滤镜 CAP、CLEAR、1/4、1/16、1/64 镜头接口 卡口式 灵敏度 59.94 Hz时： F10（2000 lx、3200 K、89.9%） 50 Hz时： F11（2000 lx、3200 K、89.9%） 信噪比 60 dB（typ）（Y：30 MHz） 水平调制度 55%（27.5 MHz典型值） 输出格式 1080/59.94i、1080/50i、1080/29.97p（over59.94i） 1080/25p（over50i）、1080/23.98p（over59.94i） HD SDI输出 HD信号＝ 0.8 V [p-p]、75 Ω（BNC） HD SDI 2输出除普通图像之外，还可以通过摄像机菜单切换成VF或RET图像输出。 带有嵌入音频（RET图像输出时为MUTE） 提词器输出 VBS信号 ＝ 1 V [p-p]、75 Ω（BNC） GENLOCK输入 三电平同步BB（BNC×1） 提词器输出与GENLOCK输入使用开关进行切换 AUX输出 HD RET输入： HD模拟信号＝ 1 V [p-p]、75 Ω（BNC） 提词器2输出： VBS信号＝ 1 V [p-p]、75 Ω（BNC） （当CCU中有提词器2输入时） 麦克输入 -60 dBu~4 dBu（XLR 3针、螺丝×2） 在摄像机菜单上选择增益 耳麦 输入： -60 dBu ～ -10 dBu 输出 100 mW max（. XLR 4针、螺丝×2） （对PGM1与PGM2的混合进行分别控制） DC输出 12 V、MAX. 1 A

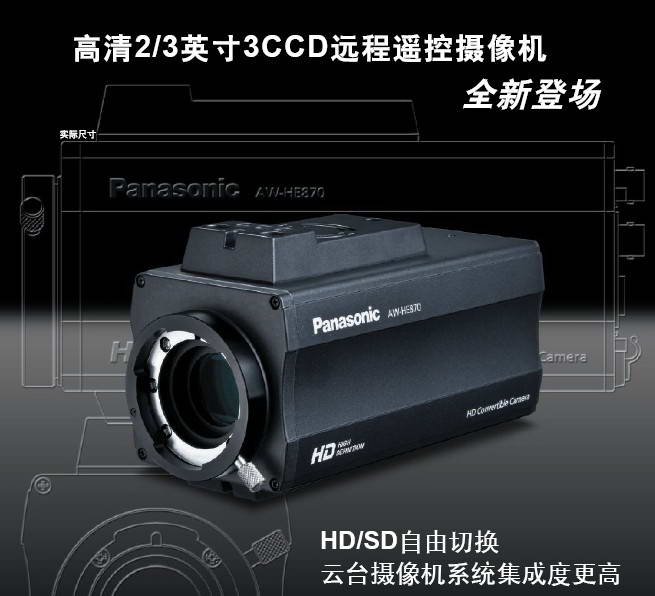

感光元件 2/3英寸3CCD 镜头安装模式 2/3卡口式 对应视频格式 1080/50i、720/50p、576/50i 白平衡 AWB A/B（R/B 绘图）ATW 3200K/5600K预设 黑平衡 自动（R/B 绘图） 彩条 SD: EBU彩条, HD: EBU彩条 镜头控制 自动、手动 图像输出   HD格式 通过菜单进行切换： Y/Pb/Pr (D-sub50pin x 1) RGB (D-sub50pin x 1) SD格式 固定输出： VIDEO OUT (BNC x 1, D-sub50pin x 1) Y/C (D-sub50pin x 1) 通过菜单进行切换： Y/Pb/Pr (D-sub50pin x 1) RGB (D-sub50pin x 1) Y/C (D-sub50pin x 1) 输入输出接口 复合输出:BNC 同步锁相（Genlock）输入:BNC（黑场信号） 镜头控制:12-pin 直流12V:电源插口 I/F遥控接口:D-sub50pin 电动快门 1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000等 同步扫描（50.99 Hz至1478 Hz） 增益切换 -6至18 dB (step) AGC 电源 直流12V 功率 18.5W 存储温度 -20°C 至 60 °C 操作温度 -10 °C 至 45 °C（需要0 °C 以上预热） 重量 1.2 kg 尺寸 83mm x 104.5mm x 192mm 附件 DC电源线 主要特征 高清晰度的2/3英寸3CCD。 14-bit A/D转换器和新型DSP，提供清晰亮丽的图像。 采用Panasonic独有的技术，保证高画质，并降低了图像噪波。 内置下变换器和HD/SD的切换开关。 同时提供高清分量输出以及标清复合输出。 可以选配HD/SD-SDI输出卡（AW-HHD870）。 采用与Panasonic其他型号多用途摄像机相同的操作系统*1 。 可以使用Panasonic现有的云台系统*2 以及控制面板*3 。 支持视频格式：1080/50i、720/50p、576/50i。
