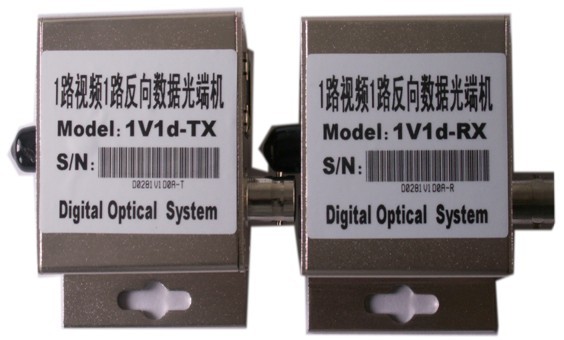

²       8bit数字采样                                                          ²       高速同步数字传输技术 ²       超级光学动态范围，使用时无需调节 ²       模块结构设计（视频卡、数据卡可选择配置） ²       电源、光信号、视频状态指示 ²       无电磁干扰、无射频干扰、无地电流 ²       保障恶劣电磁环境安全传输 ²       表面贴装技术 ²       BNC视频连接器 ²       FC光学连接器 ²       视频直流恢复 ²       单模光纤允许最大链损为18dB 技术指标 ◆工作温度：-30℃- +72℃ ◆工作湿度：0 - 95%（无冷凝） ◆功耗：       8.2W @ DC5V ◆外型尺寸：85mm(长) X 80(宽) X 40mm(高) ◆重量：     100g ◆平均无故障工作时间（MTBF）：大于10万小时 视频特性 *视频通道：             1路 *视频带宽：             0–6.5MHz *微分增益：             < 2%（典型值） *微分相位：             < 2°（典型值） *场倾斜：               < 0.5%（最大值） *信噪比：                > 65dB *输入/输出阻抗：     75Ω（非平衡） *输入/输出电压：     1.0Vpp（典型值） 光学特性 *传输波长：           1310nm *光接口：         FC *发射光功率：       -10dB *接收灵敏度：       -20dB（标配） *光学动态范围：       20dB *光学允许最大链损:     18dB 常见故障处理 a) 机箱无电源：检查电插头是否正常，机箱保险丝是否正常。 b)   所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。 c)  视频图像有不规则的横纹或跳动：视频输入的同步不正确.检测系统的地电平是否相等，特别是光端机   的电源的地电平与输入、输出设备间的地电平,视频线连接是否良好.输入信号是否符合标准. d)  光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽 e)  光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号;检查光纤的链路损耗是否正常.光尾纤   盘卷直径太小(盘纤直径不得小于20厘米). 尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁) f)  光端机发射机的视频指示灯不亮：光端机未接收到视频信号;检查光端机的视频输入是否正常 g)  光端机接收机视频输出有雪花点：传输过程中有误码;检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米),或设备环境温度过高，使传输不稳定。 h)  光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等);数据传输方向是否正确(正向,反向或    双向);接线是否正确(数据正负或收发等);数据输入是否正确. i)  可结合设备指示灯进行设备故障的分析和解决.   注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.

◆8bit视频信号数字采样 ◆高速同步数字传输技术 ◆超级光学动态范围，使用时无需调节 ◆模块结构设计（视频卡、数据卡可选择配置） ◆电源、光信号、视频、数据状态指示 ◆无电磁干扰、无射频干扰、无地电流 ◆保障恶劣电磁环境安全传输 ◆表面贴装技术 ◆BNC视频连接器 ◆三芯凤凰头数据连接器 ◆FC光学连接器 ◆视频直流恢复 ◆数据接口：RS485； ◆单模光纤允许最大链损为18dB 技术指标 ◆工作温度：-30℃- +72℃ ◆工作湿度：0 - 95%（无冷凝） ◆功耗：       8.2W @ DC5V ◆外型尺寸：185mm(长) X 140(宽) X 38mm(高) ◆重量：       380g ◆平均无故障工作时间（MTBF）：大于10万小时 视频特性 *视频通道：             2路 *视频带宽：             0–6.5MHz *微分增益：             < 2%（典型值） *微分相位：             < 2°（典型值） *场倾斜：               < 0.5%（最大值） *信噪比：               > 65dB *输入/输出阻抗：     75Ω（非平衡） *输入/输出电压：     1.0Vpp（典型值） 数据特性 *数据通道：             1路 *接口标准：               RS485 *数据速率：               0–100Kbps *误码率：               < 10-9 光学特性 *传输波长：               1310nm/1550nm *光接口：                 FC *发射光功率：          -10dB *接收灵敏度：           -20dB（标配） *光学动态范围：         20dB *光学允许最大链损：18dB 常见故障处理 a) 机箱无电源：检查电插头是否正常，机箱保险丝是否正常。 b)   所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。 c)  视频图像有不规则的横纹或跳动：视频输入的同步不正确.检测系统的地电平是否相等，特别是光端机   的电源的地电平与输入、输出设备间的地电平,视频线连接是否良好.输入信号是否符合标准. d)  光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽 e)  光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号;检查光纤的链路损耗是否正常.光尾纤   盘卷直径太小(盘纤直径不得小于20厘米). 尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁) f)  光端机发射机的视频指示灯不亮：光端机未接收到视频信号;检查光端机的视频输入是否正常 g)  光端机接收机视频输出有雪花点：传输过程中有误码;检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米),或设备环境温度过高，使传输不稳定。 h)  光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等);数据传输方向是否正确(正向,反向或    双向);接线是否正确(数据正负或收发等);数据输入是否正确. i)  可结合设备指示灯进行设备故障的分析和解决.   注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.

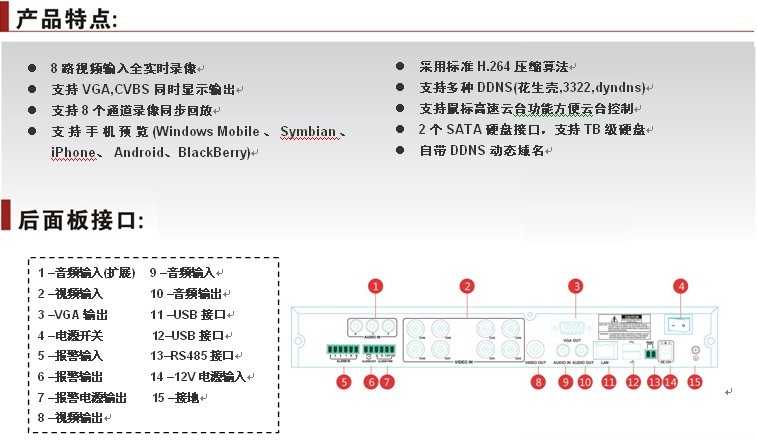

经济型数字硬盘录像机 技术规格 型号 1808FD-1T     主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频制式 PAL/NTSC 系统资源 同时多路录像，同时录像回放，同时网络操作 操作接口 支持鼠标，前面板，遥控器操作 画面显示  1 / 4 / 8 / 9  画面显示 监视图像质量 D1 回放图像质量 CIF/D1 码流控制 支持双码流，可变码流/固定码流可选 图像画质 6档可调 录像速度 PAL: 每路25 fps, NTSC: 每路30 fps（CIF） 图像移动侦测 每画面可设置（22×18）个检测区域: 可设置多级灵敏度 音频压缩 G.711 录像方式及优先级 手动 > 报警 > 动态检测 > 定时 本地回放 支持8路回放 录像查询方式 时间点检索、日历检索、事件检索、通道检索 录像保存 本机硬盘/网络 备份方式 网络/USB/刻录 视频输入 8路BNC 视频输出 1路BNC, 1路VGA(最高支持1280*1024/60Hz) 音频输入 4路RCA 音频输出 1路RCA 报警输入 4路报警输入 报警输出 1路继电器输出(30V DC 2A，125V AC 1A) 网络接口 RJ45 10M/100M自适应以太网口 云台控制接口 1个RS485 USB接口 2个USB 硬盘个数及接口 2个SATA接口 电源 DC12V±10%(电源外置) 功耗

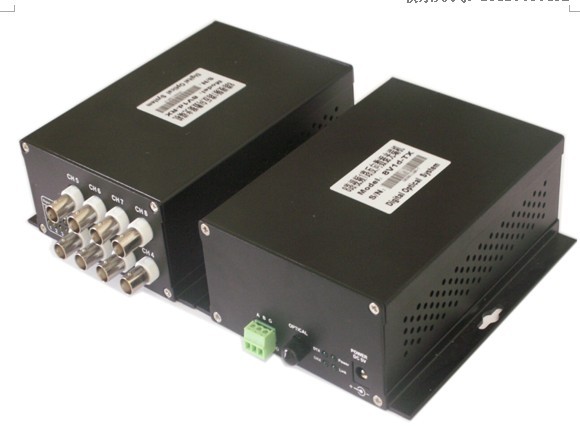

IV-8001-T/R:八路视频加一路反向数据光端机: 采用了无压缩全数字化光传输方式，在一芯光纤上传送八路符合国家广播级标准的非压缩视频和一路反向控制信号。无论在多么复杂光传输链路条件下，数字光端机都有能力确保高质量的音、视频信号的传输指标。    ◆8bit视频信号数字采样 ◆3级防雷技术 ◆高速同步数字传输技术 ◆超级光学动态范围，使用时无需调节 ◆模块结构设计（视频卡、数据卡可选择配置） ◆电源、光信号、视频、数据状态指示 ◆无电磁干扰、无射频干扰、无地电流 ◆保障恶劣电磁环境安全传输 ◆表面贴装技术 ◆BNC视频连接器 ◆三芯凤凰头数据连接器 ◆FC光学连接器 ◆视频直流恢复 ◆数据接口：RS485； ◆单模光纤允许最大链损为18dB 技术指标 ◆工作温度：-30℃- +72℃ ◆工作湿度：0 - 95%（无冷凝） ◆功耗：       8.2W @ DC5V ◆外型尺寸：155mm(长) X 130(宽) X 55mm(高) ◆重量：       550g ◆平均无故障工作时间（MTBF）：大于10万小时 视频特性 *视频通道：             8路 *视频带宽：             0–6.5MHz *微分增益：             < 2%（典型值） *微分相位：             < 2°（典型值） *场倾斜：               < 0.5%（最大值） *信噪比：               > 65dB *输入/输出阻抗：     75Ω（非平衡） *输入/输出电压：     1.0Vpp（典型值） 数据特性 *数据通道：             1路 *接口标准：               RS485 *数据速率：               0–100Kbps *误码率：               < 10-9 光学特性 *传输波长：               1310nm/1550nm *光接口：                 FC *发射光功率：           -10dB *接收灵敏度：           -20dB（标配） *光学动态范围：         20dB   常见故障处理 a) 机箱无电源：检查电插头是否正常，机箱保险丝是否正常。 b)   所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。 c)  视频图像有不规则的横纹或跳动：视频输入的同步不正确.检测系统的地电平是否相等，特别是光端机   的电源的地电平与输入、输出设备间的地电平,视频线连接是否良好.输入信号是否符合标准. d)  光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽 e)  光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号;检查光纤的链路损耗是否正常.光尾纤   盘卷直径太小(盘纤直径不得小于20厘米). 尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁) f)  光端机发射机的视频指示灯不亮：光端机未接收到视频信号;检查光端机的视频输入是否正常 g)  光端机接收机视频输出有雪花点：传输过程中有误码;检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米),或设备环境温度过高，使传输不稳定。 h)  光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等);数据传输方向是否正确(正向,反向或    双向);接线是否正确(数据正负或收发等);数据输入是否正确. i)  可结合设备指示灯进行设备故障的分析和解决.   注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.

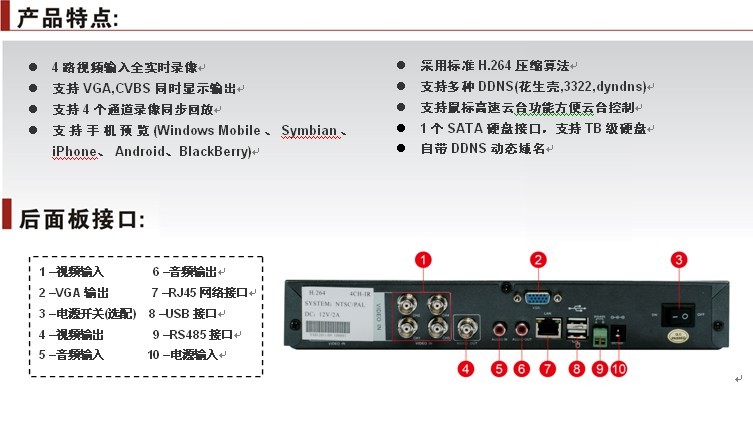

经济型数字硬盘录像机 技术规格 型号 IV-DVR1804SD     主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频制式 PAL/NTSC 系统资源 同时多路录像，同时录像回放，同时网络操作 操作接口 支持鼠标，前面板，遥控器操作 画面显示  1 / 4画面显示 监视图像质量 D1 回放图像质量 CIF/D1 码流控制 支持双码流，可变码流/固定码流可选 图像画质 6档可调 录像速度 PAL: 每路25 fps, NTSC: 每路30 fps（CIF） 图像移动侦测 每画面可设置（22×18）个检测区域: 可设置多级灵敏度 音频压缩 G.711 录像方式及优先级 手动 > 报警 > 动态检测 > 定时 本地回放 支持4路回放 录像查询方式 时间点检索、日历检索、事件检索、通道检索 录像保存 本机硬盘/网络 备份方式 网络/USB/刻录 视频输入 4路BNC 视频输出 1路BNC, 1路VGA(最高支持1280*1024/60Hz) 音频输入 1路RCA 音频输出 1路RCA 网络接口 RJ45 10M/100M自适应以太网口 云台控制接口 1个RS485 USB接口 2个USB 硬盘个数及接口 1个SATA接口 电源 DC12V±10%(电源外置) 功耗

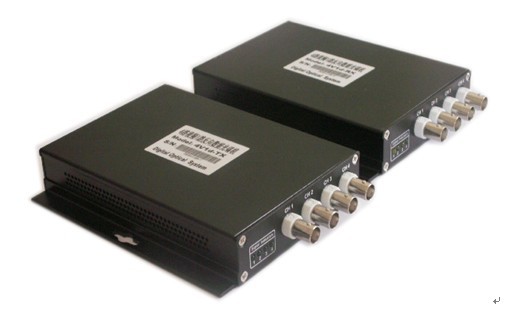

◆8bit视频信号数字采样 ◆高速同步数字传输技术 ◆超级光学动态范围，使用时无需调节 ◆模块结构设计（视频卡、数据卡可选择配置） ◆电源、光信号、视频状态指示 ◆无电磁干扰、无射频干扰、无地电流 ◆保障恶劣电磁环境安全传输 ◆表面贴装技术 ◆BNC视频连接器 ◆FC光学连接器 ◆视频直流恢复 ◆单模光纤允许最大链损为18dB 技术指标 ◆工作温度：-30℃- +72℃ ◆工作湿度：0 - 95%（无冷凝） ◆功耗：       8.2W @ DC5V ◆外型尺寸：155mm(长) X 130(宽) X 30mm(高) ◆重量：       400g ◆平均无故障工作时间（MTBF）：大于10万小时 视频特性 *视频通道：             4路 *视频带宽：             0–6.5MHz *微分增益：             < 2%（典型值） *微分相位：             < 2°（典型值） *场倾斜：               < 0.5%（最大值） *信噪比：               > 65dB *输入/输出阻抗：     75Ω（非平衡） *输入/输出电压：     1.0Vpp（典型值） 光学特性 *传输波长：               1310nm *光接口：                 FC *发射光功率：           -10dB *接收灵敏度：           -20dB（标配） *光学动态范围：         20dB *光学允许最大链损:   18dB 常见故障处理 a) 机箱无电源：检查电插头是否正常，机箱保险丝是否正常。 b)   所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。 c)  视频图像有不规则的横纹或跳动：视频输入的同步不正确.检测系统的地电平是否相等，特别是光端机   的电源的地电平与输入、输出设备间的地电平,视频线连接是否良好.输入信号是否符合标准. d)  光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽 e)  光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号;检查光纤的链路损耗是否正常.光尾纤   盘卷直径太小(盘纤直径不得小于20厘米). 尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁) f)  光端机发射机的视频指示灯不亮：光端机未接收到视频信号;检查光端机的视频输入是否正常 g)  光端机接收机视频输出有雪花点：传输过程中有误码;检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米),或设备环境温度过高，使传输不稳定。 h)  光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等);数据传输方向是否正确(正向,反向或    双向);接线是否正确(数据正负或收发等);数据输入是否正确. i)  可结合设备指示灯进行设备故障的分析和解决.   注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好.
