球机类型：网络红外高速球 视频压缩标准：H.264，最高支持分辨率D1，兼容分辨率HALF-D1、CIF、QCIF，视频编码率16Kbps-4Mbps连续可调. 支持的网络协议包括TCP/IP、RTSP、RTP/RTCP、DHCP、PPPOE、HTTP、DDNS等 支持LAN、WAN、internet、intranet等固定或动态IP地址的专网或公网方式的接入 语音对讲功能：带双向语音对讲                                                                                                                                                               支持动态的IP地址解析 自动归位功能：根据用户设定的时间,自动回到设定位置. 自动控制红外灯：摄像机焦距大小自动同步红外灯角度. 巡视预置点：8组(每组16个预置点,共128个预置点) 预置点的停留时间:1-60级随意设定. A-B两点扫描:任意设定 A-B两点扫描速度:1-64级 水平转动速度：1-200度/每秒(1-64级随意设定) 水平转动范围：360度 垂直速度：1-200度/每秒(1-64级随意设定)  垂直转动范围：90度(俯仰范围) 高速球的通信地址：256个地址 OSD菜单：通过OSD菜单对摄像头的各种参数进行设置.  红外灯：大功率F10=8颗,F8=63颗 红外灯开启： 0LUX  供电电压：DC12V 5A (DC12V-13V范围)  产品功率消耗量：小于13W(配SONY一体机） 红外巡航全开25W 环境工作温度：室内型(0度到正40度);室外型(零下40度到正60度)  摄像机兼容支持各种品牌摄像机型号 外壳两层金属铝合金外壳，防水等级达IP66   采用功能完善的高性能数字DSP设计，性能稳定，可靠性高 双层铝合金外壳，散热效果优良 红外部分采用铝压铸材料散热，连续工作温度低于50°C 采用密封的模块化结构设计，防水 性能达到IP66 采用H.264视频压缩算法和高性价比的DSP处理芯片，压缩比高，图像质量好，提供基于TCP/ IP网络的视频传输 具备网络自适应技术，可以根据网络带宽自动调整视频帧率 精密步进电机驱动，运行平稳，反应灵敏 采用EEPROM数据存储方式，断电后存储数据不丢失，具有断电记忆恢复功能 128个预置位任意存储 支持两点之间左右扫描，支持360度扫描，支持看守位功能 支持全天侯（24小时）监控，夜间自动彩转黑，并开启红外灯照射 自动光圈，自动聚焦，自动白平衡 采用0.9°精密步进电机，水平转速200°/秒，预置位偏差小于1° 红外灯根据镜头变焦变光，有效降低温度延长使用寿命。 大功率红外灯，有效距离100米     尺寸与重量：290×290×480mm   5.9kg  外包装箱尺寸：290× 290×420mm

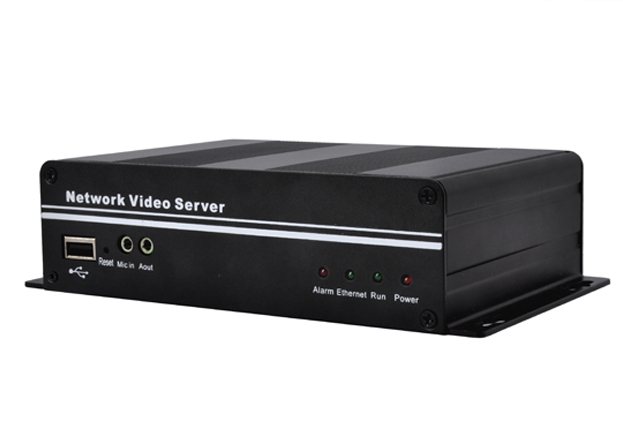

标准型视频编码器（以下简称IV-4304E）是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；音频G711A编码，支持双向语音对讲/单向语音广播；内置Web Server，用户可以直接用浏览器浏览；通过RS485串口对云台进行控制；集成的I/O可做报警输入/联动输出。 该标准型视频编码器广泛应用于网络视频传输及监控的各种场合，如：学校、交通、水利、银行、基站、网吧、小区、连锁超市等监控场所，该产品易于安装，操作简便。 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发   项目 设备参数 IV-4304E 视频 视频输入 4路PAL/NTSC，1Vpp 75Ω（BNC） 视频输出 1路PAL/NTSC，1Vpp 75Ω（BNC），1路VGA（可选） 压缩标准 H.264 最高图像分辨率 Half D1 帧率、码流 最高：25fps(PAL), 30fps(NTSC)、32Kbps~3Mbps, CBR/VBR可调 OSD功能 支持文字、时间在图像上的叠加 音频 音频输入 4路RCA, 麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 音频参数 采样频率：8K HZ, 采样位宽：16 Bit, 压缩：G711A ,码率：32Kbps 网络 网络接口 1个RJ45，10/100M自适应， 1个外置USB，支持WIFI、3G 网络协议 TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET等 IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索，网络监控，ADSL、3G(CDMA/TD-SCDMA/WCDMA) 报警 移动侦测报警 可设置灵敏度1-9级和侦测区域16*12块 I/O状态报警 4个输入端口、2个输出端口 视频丢失报警 视频丢失后发出报警信号，及时通知在线客户 存储 存储接口 USB扩展存储 录像方式 定时录像、报警录像、手动录像 通信 RS422/RS485 1个，可以用于云台控制或者串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 电源、功耗 DC 12V 1A、

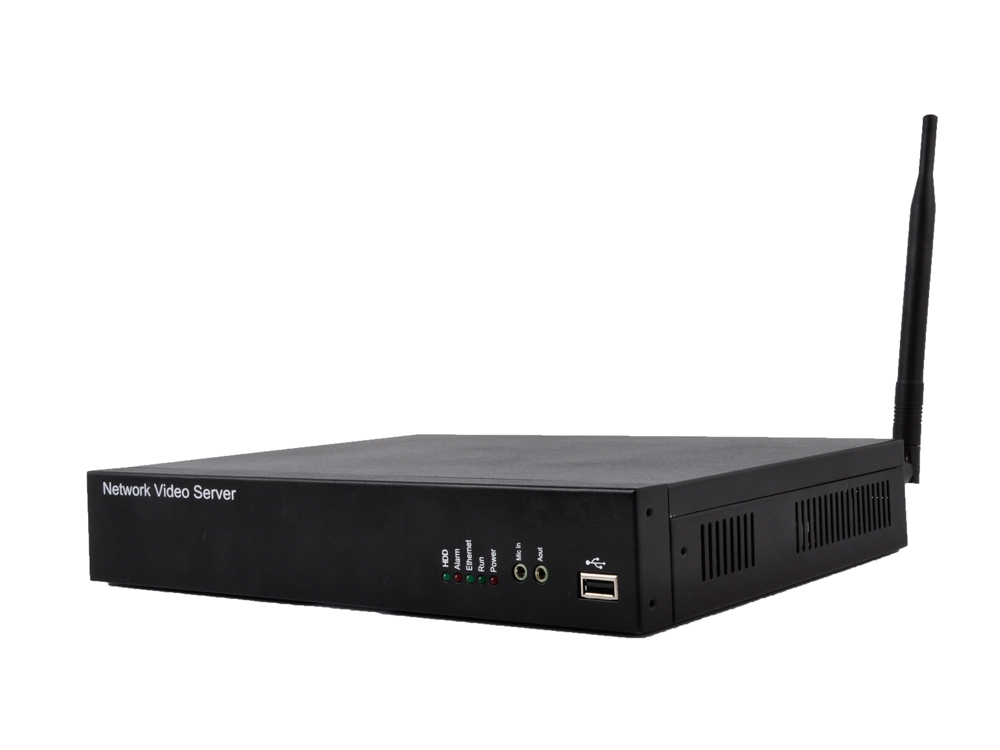

存储型3G视频编码器（以下简称IV-4301R-3G）是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，内置3G网络模块，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现3G网络视频监控。采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；音频G711A编码，支持双向语音对讲/单向语音广播；内置Web Server，用户可以直接用浏览器浏览；通过RS422串口对云台进行控制；集成的I/O可做报警输入/联动输出。 该存储型3G视频编码器广泛应用于网络视频传输及监控的各种领域，如：交通、水利、基站、工地等监控场所，该产品易于安装，操作简便 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发   项目 设备参数 IV-4301R-3G 视频 视频输入 1路PAL/NTSC，1Vpp 75Ω（BNC） 视频输出 1路PAL/NTSC，1Vpp 75Ω（BNC），1路VGA（可选） 压缩标准 H.264 最高图像分辨率 D1 帧率、码流 最高：25fps(PAL), 30fps(NTSC)、32Kbps~3Mbps, CBR/VBR可调 OSD功能 支持文字、时间在图像上的叠加 音频 音频输入 1路RCA, 麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 音频参数 采样频率：8K HZ, 采样位宽：16 Bit, 压缩：G711A ,码率：32Kbps 网络 网络接口 1个RJ45，10/100M自适应， 1个外置USB，支持WIFI、3G 网络协议 TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET等 IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索，网络监控，ADSL、3G(CDMA/TD-SCDMA/WCDMA) 报警 移动侦测报警 可设置灵敏度1-9级和侦测区域16*12块 I/O状态报警 4个输入端口、2个输出端口 视频丢失报警 视频丢失后发出报警信号，及时通知在线客户 存储 存储接口 支持1块SATA硬盘，硬盘容量不限 录像方式 定时录像、报警录像、手动录像 通信 RS422/RS485 1个，可以用于云台控制或者串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 电源、功耗 DC 12V 3A、

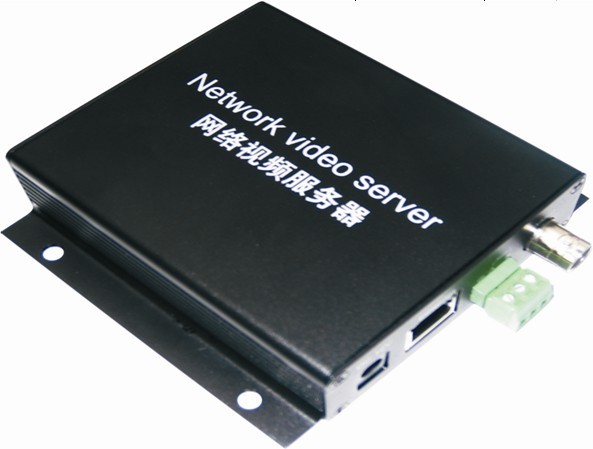

经济型视频编码器是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；内置Web Server，用户可以直接用浏览器浏览；通过RS485串口对云台进行控制。 该经济型视频编码器广泛应用于网络视频传输及监控的各种场合，如：学校、交通、水利、银行、基站、网吧、小区、连锁超市等监控场所，该产品易于安装，操作简便。 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发    项目 设备参数 IV-4011E 视频 视频输入 1路PAL/NTSC，1Vpp 75Ω（BNC） 视频输出 无 压缩标准 H.264 图像分辨率 D1: 704*576(PAL), 720*480(NTSC) H-D1: 352*576(PAL), 360*480(NTSC) CIF: 352*288(PAL), 352*240(NTSC) QCIF: 176*144(PAL), 176*120(NTSC) 帧率、码流 最高：25fps(PAL), 30fps(NTSC)、32Kbps~3Mbps, CBR/VBR可调 OSD功能 支持文字、时间在图像上的叠加 音频 音频输入 无 音频输出 无 音频参数 无 网络 网络接口 1个RJ45，10/100M自适应， 1个外置USB，支持WIFI、3G 网络协议 TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET等 IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索，网络监控，ADSL、3G(CDMA/TD-SCDMA/WCDMA) 报警 移动侦测报警 可设置灵敏度1-9级和侦测区域16*12块 I/O状态报警 无 视频丢失报警 视频丢失后发出报警信号，及时通知在线客户 存储 存储接口 USB扩展存储 录像方式 定时录像、报警录像、手动录像 通信 RS422/RS485 1个，可以用于云台控制或者串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 电源、功耗 DC 12V 1A、

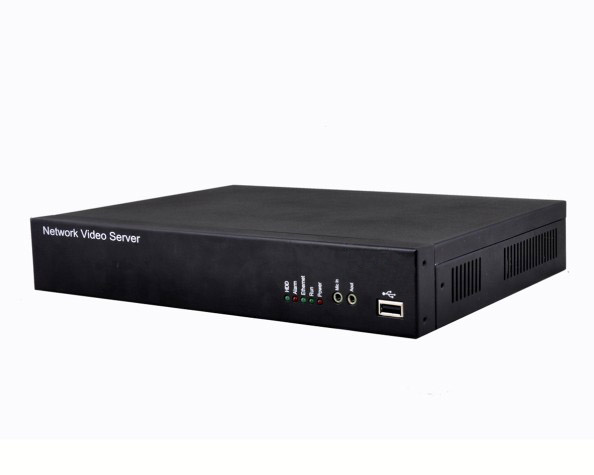

存储型视频编码器（以下简称IV-4301R）是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；音频G711A编码，支持双向语音对讲/单向语音广播；内置Web Server，用户可以直接用浏览器浏览；通过RS422串口对云台进行控制；集成的I/O可做报警输入/联动输出。 该存储型视频编码器广泛应用于网络视频传输及监控的各种场合，如：学校、交通、水利、银行、基站、工地、网吧、小区、连锁超市等监控场所，该产品易于安装，操作简便。 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发   项目 设备参数 IV-4301R 视频 视频输入 1路PAL/NTSC，1Vpp 75Ω（BNC） 视频输出 1路PAL/NTSC，1Vpp 75Ω（BNC），1路VGA（可选） 压缩标准 H.264 最高图像分辨率 D1 帧率、码流 最高：25fps(PAL), 30fps(NTSC)、32Kbps~3Mbps, CBR/VBR可调 OSD功能 支持文字、时间在图像上的叠加 音频 音频输入 1路RCA, 麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 音频参数 采样频率：8K HZ, 采样位宽：16 Bit, 压缩：G711A ,码率：32Kbps 网络 网络接口 1个RJ45，10/100M自适应， 1个外置USB，支持WIFI、3G 网络协议 TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET等 IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索，网络监控，ADSL、3G(CDMA/TD-SCDMA/WCDMA) 报警 移动侦测报警 可设置灵敏度1-9级和侦测区域16*12块 I/O状态报警 4个输入端口、2个输出端口 视频丢失报警 视频丢失后发出报警信号，及时通知在线客户 存储 存储接口 支持1块SATA硬盘 录像方式 定时录像、报警录像、手动录像 通信 RS422/RS485 1个，可以用于云台控制或者串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 电源、功耗 DC 12V 3A、

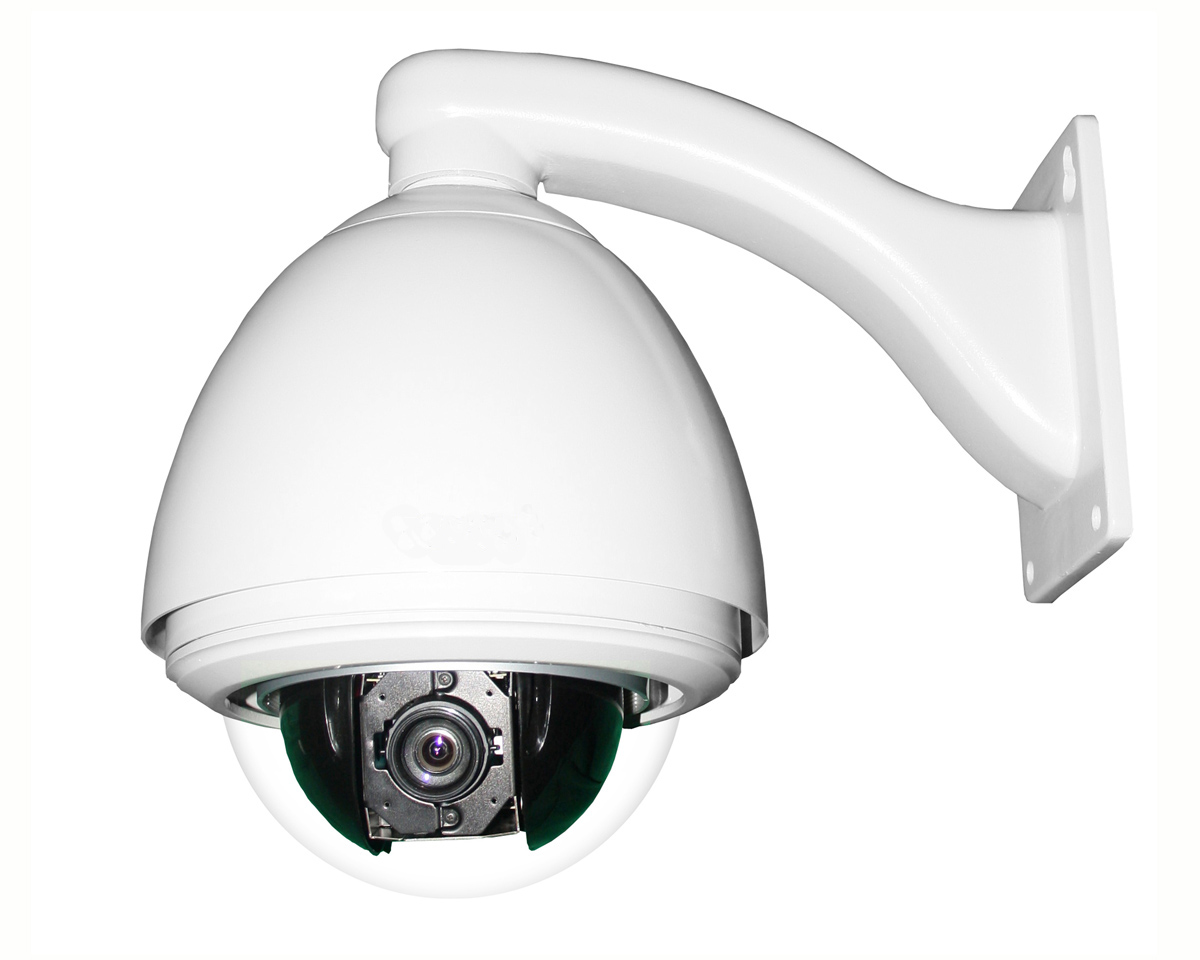

产品概述 高清红外网络高速球机（以下简称IV7011-NH2）是优秀的基于网络的数字化视频传输设备，它采用高集成度的SOC芯片（ARM＋DSP）、嵌入式Linux操作系统，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。优化的H.264 Main Profile@Level 3压缩算法，方便在窄带上实现高清图像传输，达到200万像素每秒15帧、130万像素每秒25帧和100万像素30帧。该网络红外高速球机广泛应用远程网络视频传输及监控的各种场合，如：城市、机场、车站、道路、大型商场、政法机关、监狱、银行、企业、仓库等重要领域，该产品易于安装，操作简便。 产品特征 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高960P的H.264编码，音频G711A编码，帧率、码流动态可调 ◆ 网络支持ADSL PPPOE、无线WIFI、无线TD-SCDMA/CDMA 1X/EVDO/WCDMA、DNS、DDNS ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 水平360°旋转，垂直90°,实现无盲区监控 ◆ 水平转速0.1°-180°/s, 垂直0.1°-120°/s垂直180°可自动翻转 ◆ 220个预置点及8组巡视轨迹，每组联动32个预置点并可设定和调用预置位、自动扫描、花样扫描、自动巡航、 PATTERN模式等 ◆ 两点扫描、守望位、多点扫描• 4条自动扫描路线，支持在左右限位间以指定的速度水平自动扫描 ◆ 预置位速度可达到400°/秒• 预置点精确度可达±0.1° 技术参数 设备参数 IV7011-NH2 视频   传感器类型 、变焦 1/3 type solid state Progressive Scan CCD、18倍光学变焦10倍数字变焦 有效像素 130万 最低照度、红外距离 彩色：0.01Lux ；黑白：0.001Lux 白平衡 自动、ATW、室内、室外、手动 信噪比 大于50dB 背光补偿 手动、自动 电子快门 1/2到 1/10,000每秒，21步进 日夜模式/聚焦模式 滤光片彩转黑，手动/自动；自动 处理器 高性能可编程媒体处理器SOC芯片 视频压缩算法 H.264 Main Profile @ Level 3.0 双码流 支持 视频帧率 主码流：1~15帧（1600×1200）；1~25帧率（其他分辨率）；从码流：1~25帧率 图像分辨率 主码流：1280×960、1280×720、704×576可选；从码流：352×288 视频压缩码率 32Kbps~6Mbps可设 字幕叠加 支持通道名称、日期时间、码流信息叠加，叠加位置用户可 音频（定制） 音频参数 采样频率：8KHZ，采样位宽：16Bit，压缩：G711A，码率：32Kbps 音频输入 1路RCA，麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 网络 网络接口 1个RJ45接口，10//100M自适应 网络协议 TCP/IP、UDP/IP、多播、HTTP、DHCP、DNS、RTP/RTCP、PPPOE（FTP、SMTP、NTP、SNMP可添加） IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索、网络监控、ADSL USB 支持 通讯 控制接口 R485，可以用于云台控制或串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过远程控制远程复位系统 其他 电源、功耗 DC 12V/3A 12W 工作温度和湿度 35℃ ~ 65℃（室外球）湿度小于90% 防护等级 IP66  防雷、防浪涌、防突波 尺寸、重量 Φ201×314㎜；3.4kg 外观尺寸 ◆设备尺寸示意图 (单位：mm） 设备正视图 支架侧视图 支架后视图 ◆尾线定义 (单位：mm） 1、出厂默认的接线，通常情况下每根线上都会贴标签的； ①、BNC视频输出 ②、DC 12V电源输入 ③、RJ45网络接口 ④、报警输入 ⑤、USB接口，可接WIFI模块、存储设备或3G模块 (注：客户下单无说明则默认设备尾线不带USB接口) ⑥、音频输入 2、若客户要求双向语音对讲则将①改成音频输出； 3、若客户要求报警输出则将④改成报警输出。 典型安装 基本系统拓扑图                                            代表前端 代表中心 代表客户端 安装注意事项 ▲ 远离高温的热源和场所； ▲ 避免阳光直接照射； ▲ 勿放在潮湿的场所； ▲ 避免安装在剧烈震动的场所； ▲ 切勿私自打开机箱进行修理,出现故障请与厂商联系。 订货信息 ◆型号  IV7011-NH2 高清网络高速球形摄像机               ◆标配件： ◆选配件： ◆出厂默认参数： IP地址 : 192.168.1.110 子网掩码 : 255.255.255.0 网 关 : 192.168.1.1 DNS（主）：202.96.134.133 ； DNS（从）：202.96.128.166 出厂默认的管理员用户名为：Admin 密码: 111111

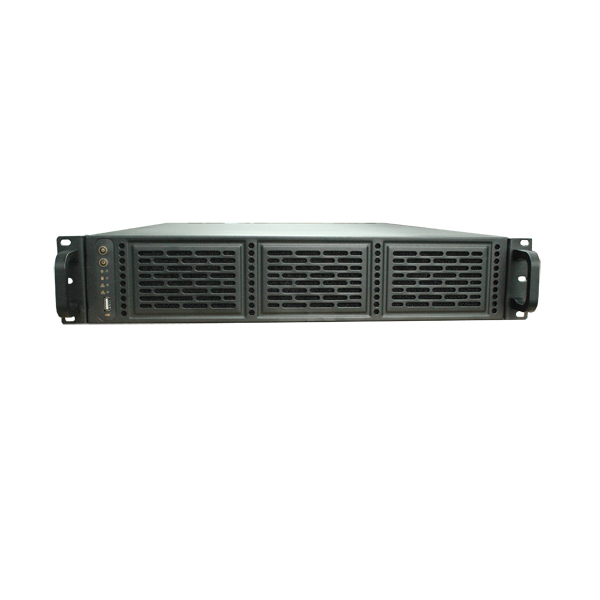

产品特性 基于Linux操作系统，稳定可靠、经济实用。 集嵌入式服务器、中心平台软件(管理、转发、存储)、多磁盘存储等三类产品于一体 采用至强多核处理器业内领先技术,使其具备高性能、高可靠性 具有低廉、开放、大容量、传输速度高、兼容、安全等诸多优点 高性能和可靠性的全缓冲式内存，支持内存镜像和内存热备等高级内存容错特性 整个系统的运行。完全脱离PC计算机，降低了基于PC机造成的人为因素对系统正常工作的影响 保障数据安全可靠，保障存储资料数据的绝对安全 intel多核处理器，灵活的缓存配置与多扩展性能 多台嵌入式综合监控平台可以进行级联，真正做到监控无限扩容 工程实施、工程维护简单、用户使用简单。直接使用，不再需求安装操作系统及大型平台软件 主要功能 设备参数 IV-EP608 物理特性 外型架构 2U机架式，576mm长 处理器 64位intel多核处理器 内存 DDR3 1333MHz DRAM , 最大支持8GB 网络接口 一个Intel 100/1000兆以太网接口 硬盘接口、存储容量 SATA×8 ( 最大可支持16T) 操作系统引导盘 DOM盘启动盘 USB 5个USB接口（后4、前1） 显示接口 1个VGA显示接口 操作系统 Linux OS 电源 服务器专用电源 可选配冗余电源 工作环境 温度: 0℃ ~ 40℃ (32℉ ~ 104℉)、湿度: 10% ~ 85%   管理服务器   用户登录 包括平台监控客户端与平台管理客户端的登录验证 用户权限 包括对监控用户与管理用户进行授权 前端设备 前端监控设备管理及监控通道管理 平台服务器 转发服务器、录像服务器管理 电视墙 电视墙组建，巡回、群组配置及切换控制 报警联动 联动录像、联动视频、联动电视墙、联动电子地图、联动声音等 录像策略 定时录像、报警录像、手动录像 电子地图 防区管理、报警联动 实时视频 实现实时视频流程中的信令管理 历史回放 实现历史回放流程中的信令管理 转发服务器 实时转发 对前端设备的实时音视频进行转发 历史转发 对前端、中心的历史录像数据进行转发(实现点播与下载功能) 中心录像转发 给中心平台录像服务器转发录像用的实时数据 录像服务器 定时录像 根据定时录像策略进行定时录像 报警录像 根据报警录像策略进行报警录像 手动录像 根据手动录像命令进行手动临时录像 录像点播 负责对中心录像服务器的录像数据进行点播 录像下载 负责对中心录像服务器的录像数据进行下载

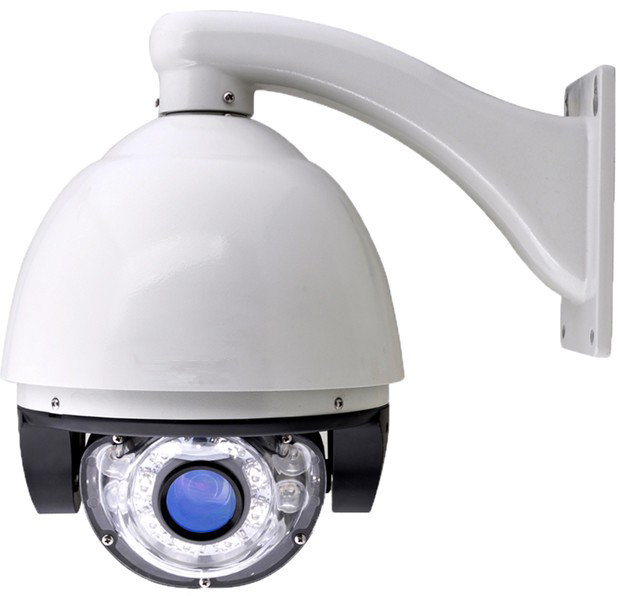

产品概述 高清红外网络高速球机（以下简称IV7011-NH2-IR）是优秀的基于网络的数字化视频传输设备，它采用高集成度的SOC芯片（ARM＋DSP）、嵌入式Linux操作系统，在单板上实现视频采集、压缩、网络传输等功能，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现数字化网络视频监控。优化的H.264 Main Profile@Level 3压缩算法，方便在窄带上实现高清图像传输，达到200万像素每秒15帧、130万像素每秒25帧和100万像素30帧。该网络红外高速球机广泛应用远程网络视频传输及监控的各种场合，如：城市、机场、车站、道路、大型商场、政法机关、监狱、银行、企业、仓库等重要领域，该产品易于安装，操作简便。 产品特征 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高960P的H.264编码，音频G711A编码，帧率、码流动态可调 ◆ 网络支持ADSL PPPOE、无线WIFI、无线TD-SCDMA/CDMA 1X/EVDO/WCDMA、DNS、DDNS ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 水平360°旋转，垂直90°,实现无盲区监控 ◆ 水平转速0.1°-180°/s, 垂直0.1°-120°/s垂直180°可自动翻转 ◆ 220个预置点及8组巡视轨迹，每组联动32个预置点并可设定和调用预置位、自动扫描、花样扫描、自动巡航、 PATTERN模式等 ◆ 两点扫描、守望位、多点扫描• 4条自动扫描路线，支持在左右限位间以指定的速度水平自动扫描 ◆ 预置位速度可达到400°/秒• 预置点精确度可达±0.1° 技术参数 设备参数 IV7011-NH2 视频   传感器类型 、变焦 1/3 type solid state Progressive Scan CCD、18倍光学变焦10倍数字变焦 有效像素 130万 最低照度、红外距离 红外灯开启0Lux ，可视距离在120以上 白平衡 自动、ATW、室内、室外、手动 信噪比 大于50dB 背光补偿 手动、自动 电子快门 1/2到 1/10,000每秒，21步进 日夜模式/聚焦模式 滤光片彩转黑，手动/自动；自动 处理器 高性能可编程媒体处理器SOC芯片 视频压缩算法 H.264 Main Profile @ Level 3.0 双码流 支持 视频帧率 主码流：1~15帧（1600×1200）；1~25帧率（其他分辨率）；从码流：1~25帧率 图像分辨率 主码流：1280×960、1280×720、704×576可选；从码流：352×288 视频压缩码率 32Kbps~6Mbps可设 字幕叠加 支持通道名称、日期时间、码流信息叠加，叠加位置用户可 音频（定制） 音频参数 采样频率：8KHZ，采样位宽：16Bit，压缩：G711A，码率：32Kbps 音频输入 1路RCA，麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 网络 网络接口 1个RJ45接口，10//100M自适应 网络协议 TCP/IP、UDP/IP、多播、HTTP、DHCP、DNS、RTP/RTCP、PPPOE（FTP、SMTP、NTP、SNMP可添加） IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索、网络监控、ADSL USB 支持 通讯 控制接口 R485，可以用于云台控制或串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过远程控制远程复位系统 其他 电源、功耗 DC 12V/3A 12W 工作温度和湿度 35℃ ~ 65℃（室外球）湿度小于90% 防护等级 IP66  防雷、防浪涌、防突波 尺寸、重量 设备：6寸；重量：7kg ；外包装尺寸：410*340*300mm 外观尺寸 ◆设备尺寸示意图 (单位：mm） 球机正视图 支架侧视图 支架后视图 ◆尾线定义 (单位：mm） 1、出厂默认的接线，通常情况下每根线上都会贴标签的； ①、BNC视频输出 ②、DC 12V电源输入 ③、RJ45网络接口 ④、报警输入 ⑤、USB接口，可接WIFI模块、存储设备或3G模块 (注：客户下单无说明则默认设备尾线不带USB接口) ⑥、音频输入 2、若客户要求双向语音对讲则将①改成音频输出； 3、若客户要求报警输出则将④改成报警输出。 典型安装 基本系统拓扑图                                            代表前端 代表中心 代表客户端 安装注意事项 ▲ 远离高温的热源和场所； ▲ 避免阳光直接照射； ▲ 勿放在潮湿的场所； ▲ 避免安装在剧烈震动的场所； ▲ 切勿私自打开机箱进行修理,出现故障请与厂商联系。   订货信息 ◆型号： IV7011-NH2-IR 高清网络红外高速球机 ◆标配件： ◆选配件： ◆出厂默认参数： IP地址 : 192.168.1.110 子网掩码 : 255.255.255.0 网 关 : 192.168.1.1 DNS（主）：202.96.134.133 ； DNS（从）：202.96.128.166 出厂默认的管理员用户名为：Admin 密码: 111111

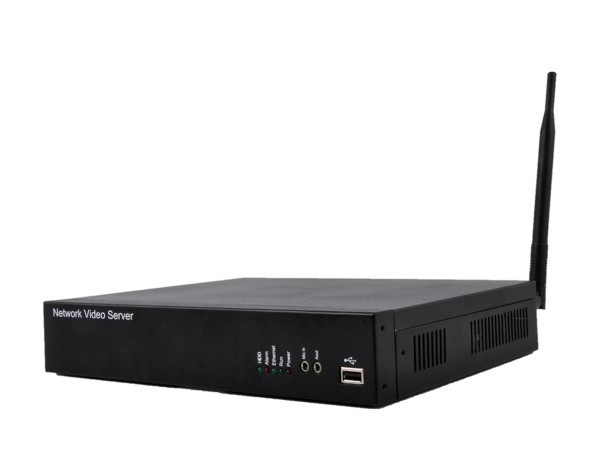

存储型3G视频编码器（以下简称 IV-4308R-3G）是优秀的基于网络的数字化视频传输设备，嵌入式Linux操作系统、内置硬件看门狗，系统稳定可靠、扩展方便，它采用高集成度的SOC芯片（ARM＋DSP）、，在单板上实现视频采集、压缩、网络传输等功能，内置3G网络模块，帮助用户实现基于本地网络（LAN、WIFI等）、广域网（WAN、ADSL、3G及专网等）的远程视频监控系统。方便用户实现3G网络视频监控。采用H.264压缩编码算法，保证了更小数据冗余，更适合网络传输；音频G711A编码，支持双向语音对讲/单向语音广播；内置Web Server，用户可以直接用浏览器浏览；通过RS422串口对云台进行控制；集成的I/O可做报警输入/联动输出。 该存储型3G视频编码器广泛应用于网络视频传输及监控的各种领域，如：交通、水利、基站、工地等监控场所，该产品易于安装，操作简便。 ◆ 采用高性能的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定可靠、扩展方便 ◆ 视频最高D1的H264编码，帧率、码流动态可调 ◆ 内嵌流媒体服务器，支持流媒体点播，支持手机监控 ◆ 内置Web Server方便用户使用标准的浏览器实现对前端的实时监控和配置管理 ◆ 预留USB接口，方便用户扩展前端存储、WIFI和3G功能 ◆ 支持远程系统升级；内置硬件看门狗，保证系统稳定运行 ◆ 支持动态域名解析，支持LAN、Internet（ADSL、Cable Modem）和3G ◆ 支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet等 ◆ 网络自适应技术，根据网络带宽自动调整视频帧率 ◆ 视频丢失、移动侦测、探头等丰富的报警功能(可设报警区域和灵敏度) ◆ RS-485串口和内置各种云台解码器协议，支持透明传输 ◆ 支持图像屏蔽/图像抓拍 ◆ 内置实时时钟，保证系统断电重启后时间的正确性 ◆ 最大可支持10个用户同时P2P浏览 ◆ 完善的用户、日志、告警管理功能 ◆ 异常自动恢复功能，网络中断后可自动连接 ◆ 内置多种平台连接协议，支持多平台的无缝连接 ◆ 完整的SDK支持，允许用户通过SDK调用进行二次开发   项目 设备参数 IV-4308R-3G 视频 视频输入 8路PAL/NTSC，1Vpp 75Ω（BNC） 视频输出 1路PAL/NTSC，1Vpp 75Ω（BNC），1路VGA（可选） 压缩标准 H.264 最高图像分辨率 CIF  帧率、码流 最高：25fps(PAL), 30fps(NTSC)、32Kbps~3Mbps, CBR/VBR可调 OSD功能 支持文字、时间在图像上的叠加 音频 音频输入 8路RCA, 麦克/线路输入，单声道 音频输出 1路RCA输出，单声道 音频参数 采样频率：8K HZ, 采样位宽：16 Bit, 压缩：G711A ,码率：32Kbps 网络 网络接口 1个RJ45，10/100M自适应， 1个外置USB，支持WIFI、3G 网络协议 TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET等 IE应用 内嵌Web Server，用户可直接用浏览器进行浏览、控制视频服务器 网络功能 网络搜索，网络监控，ADSL、3G(CDMA/TD-SCDMA/WCDMA) 报警 移动侦测报警 可设置灵敏度1-9级和侦测区域16*12块 I/O状态报警 4个输入端口、2个输出端口 视频丢失报警 视频丢失后发出报警信号，及时通知在线客户 存储 存储接口 支持1块SATA硬盘，硬盘容量不限 录像方式 定时录像、报警录像、手动录像 通信 RS422/RS485 1个，可以用于云台控制或者串口透明传输 安全 用户管理 提供多用户分级权限管理，允许多用户同时访问设备 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 电源、功耗 DC 12V 3A、

型号： IV-108AD （如下图）   选购件（如下图)：   尺寸图： 功能特性： 采用高性能的 DSP 作为图像编码核心 直接网线输出，标准以太网接口 输出流采用标准的 MPEG4/H.264 算法，可以用标准化组织的解码器进行播放，易于和其他标准化产品接口 视频图像清晰稳定，多路之间无串扰和噪声 内置运动检测和运动检测报警、录像机制 灵活的事件联动机制，可用来设置录像、报警、控制等 网络参数 网络接口 Ethernet 10 Base-T 图像压缩芯片 Embedded DSP 图像格式 MPEG4/H.264 传输性能 30 帧 / 秒 (NTSC)/25 帧 / 秒 (PAL) 编码格式 QCIF(176×144) CIF(352×288)/2CIF(704×288) DI(720×576) 监视软件 专用浏览软件、支持 IE 浏览 功能 远程 A/V 存储 远程 A/V 回放 移动侦测功能 网络宽带设置 :100~1500Kbps 配套软件 HONGBEN web 4- 路、 9- 路、 16- 路、多组切换 规格参数 型号 IV-108AD-18C IV-108AD-18B IV-108AD-23B IV-108AD-26B IV-108AD-27B IV-108AD-36B 影像感应器 1/4" CCD 有效像素 752(H)×582(V) 752(H)×582(V) 758(H)×592(V) 752(H)×582(V) 795(H)×596(V) 752(H)×582(V) 同步系统 内同步 视频输出 VBS 1.0Vp-p/75 ohms 白平衡 自动 / 手动 扫描频率 15.625KHz(H) 50Hz(V) 水平解析度 480TVL 信噪比 50dB 50dB ≥50dB ≥50dB ≥50dB ≥50dB 电子快门 1/3~1/10,000s 1/3~1/10,000s 1/3~1/10,000s 1/3~1/10,000s 1/50~1/10,000s 1/1~1/10,000s 最低照度 0.7Lux 0.01Lux 0.01Lux 0.01Lux 0.01Lux 0.01Lux 焦距长度 F=4.1~ 73.8mm 18x F=4.1~ 73.8mm 18x F=3.6~ 82.8mm 23x F=3.5~ 91mm 26x F=3.6~ 98m 27x F=3.4~ 122.4m 36x 光圈 & 变焦 自动 / 手动 水平转动 0.1°~250°/s 上下转动 0.1°~130°/s 水平角度 360° 无限位 上下角度 90°(180° 自动翻转 ) 预置位 128( 最多 ) 控制方式 多协议 , RS485 相对湿度 90%without agglomeration 工作温度 -35°C ~ 55°C 电源 AC24V
