拼接墙控制器P500
- 型号：P500
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
P500是我公司最新推出带矩阵功能的嵌入式液晶图像拼接处理器,JH-P500增加了DVI环出。无论以何种形的信号输入,都能以DVI的数字信号形式环出。且可以把任一单元的任意输入信号调出进行拼接，同时也可以每个单元完全独立显示不同的画面，从而实现矩阵的功能。支持开窗跨屏漫游显示，图像处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。画面无延时,无拖尾现象,自然流畅,画质细腻。
适用领域：广告宣传、信息发布系统；视频会议系统；调度以及网管中心；各公用机构调度监控中心；国防、航空航天控制中心；工业实时监控系统等领域。
功能特点：
全硬件构架，无 CPU 和操作系统；无病毒感染风险，安全性好；启动时间小于 5 秒钟，启动迅速；
多总线并行处理，处理功能强大；全功能矩阵功能 ；支持单屏显示，多屏拼接显示；
支持开窗、跨屏、漫游显示；支持RS232 串口远程控制，每单元支持2路RS232环 出；
集成多路视频信号源种类：DVI、VGA、Y/C、R/G/B/H/V、Y/Pb/Pr、复合视频；
复合视频可以环出；内嵌3D视频亮色分离电路单元；内嵌3D数字信号降噪单元；
内嵌3D逐行处理及帧频归一转化电路单元。
可全天24小时持续工作；
技术参数：
|
输入
|
CVBS
|
每路1个BNC端子，支持PAL/NTSC全制式
|
|||
|
VGA
|
每路1个D15接口端子，支持SVGA/XGA/WXGA/UXGA
|
||||
|
DVI
|
每路1个DVI-D接口端子，支持SVGA/XGA/WXGA/UXGA
|
||||
|
YPbPr/YCbCr
|
支持PAL/NTSC全制式及其720p/1080i HDTV
|
||||
|
RGB
|
1组R、G、B、H、V接口，支持SVGA/XGA/WXGA/UXGA
|
||||
|
输出
|
CVBS
|
1路复合视频环通输出
|
|||
|
环通
|
每路具有1个DVI-D输入，1个DVI-D输出，具备环通矩阵功能
|
||||
|
通讯接口
|
RS232接口控制（RJ45）1进2路环出
|
||||
|
工作温度
|
0~70°C
|
工作湿度
|
5~95%RH
|
||
|
工作电源
|
100-240/50，60Hz
|
功率消耗
|
最大300W
|
||
|
机箱尺寸
|
307*282*53.8mm
|
|
|
||

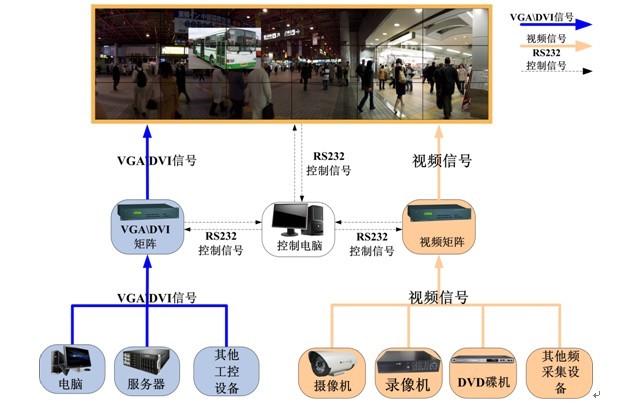

系统连接示意图：
液晶拼接显示系统拓扑图（采用P500控制器）
多种显示方式：

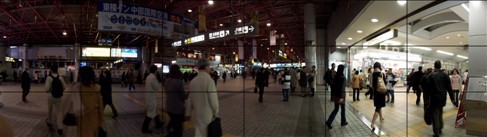

整屏超高分辨率显示：
支持将大屏中其中1路复合视频信号或1路VGA信号在整个拼接大屏上拼接显示，

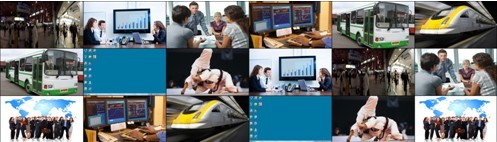

分屏显示功能：
实时动态每在单独屏幕显示1路复合视频信号或1路VGA信号，实时动态最多支持显示数量为拼接屏的总数

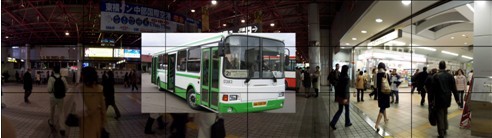

开窗漫游显示：
在拼接好画面上进行画面叠加，幕墙上可叠加一个信号跨屏，对于开窗跨屏的信号可进行随意拉伸（开窗信号不能和主信号相同）
任意组合拼接显示：
P500本身具有矩阵功能，在信号数量不大于屏数的情况，不加另外的设备就可以以不同大小任意组合方式拼接显示一幅完整图像
