产品详细
拼接处理器 拼接墙控制器P200
- 型号：P200
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
P200拼接控制器内含强大的视频处理功能，能输出高质量的画面。提供VGA，AV，DVI,HDMI等接口，支持1080P以内的输入，支持WUXGA（1920×1080＠60HZ）高清输入信号，输出效果更好并提供逐行的高清晰的视频，可实现任意通道15x15内拼接，还可实现跨屏漫游功能:在拼接好画面上进行画面叠加，幕墙上可叠加一个信号或多个信号跨屏，信号可以任意切换，对于跨屏的信号可进行随意拉伸。该控制器还集成了温控、时钟、LED指示灯、遥控接收和RS232模块。
适用领域：广告宣传、信息发布系统；视频会议系统；调度以及网管中心；各公用机构调度监控中心；国防、航空航天控制中心；工业实时监控系统等领域。
功能特点：
全硬件构架，无 CPU 和操作系统；无病毒感染风险，安全性好；多总线并行处理，处理功能强大；
启动时间小于 5 秒钟，启动迅速；集成多路视频信号源种类：HDMI、DVI、VGA、R/G/B/H/V、复合视频；
持RS232 串口远程控制；每单元支持1路RS232环 出；内嵌3D数字信号降噪单元,
支内嵌3D逐行处理及帧频归一转化电路单元；内嵌3D视频亮色分离电路单元。
支持单屏显示，多屏拼接显示，支持开窗跨屏漫游；支持1路视频环出；
可全天24小时持续工作。
技术参数：
|
环境
条件
|
温度
|
操作：5℃~35℃，存储：0℃~40℃
|
|
|
相对湿度
|
操作：20%~80%，存储：20%~90%(非冷凝)
|
||
|
电源
|
AC 220V，50/60Hz
|
||
|
通讯接口
|
RS232,RJ45接口
|
||
|
视频输入
|
输入端口
|
AV（3路）：综合视频彩色输入端口(BNC)
|
|
|
输入信号
|
综合视频：PAL、SECAM、NTSC3.58、NTSC4.43、PAL60
|
||
|
输出信号
|
AV（1路）：综合视频监视信号-输出端口(BNC)，具有AV环通输出功能
|
||
|
RGB
输入
|
输入端口
|
VGA（1路）：模拟RGB输入端口(D-sub 15针)
|
|
|
输入信号
|
0.7V，模拟RGB(推荐信号)
|
||
|
HDMI输入
|
输入端口
|
HDMI（1路）：具有1路HDMI输入接口
|
|
|
输入信号
|
480i、576i、480p、576p、720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60
|
||
|
DVI输入
|
输入端口
|
DVI（1路）：支持SVGA/XGA/WXGA / UXGA
|
|
|
输入信号
|
480i、576i、480p、576p、720p50、720p60、1080i50、1080i60、1080p24、1080p25、1080p30、1080p50、1080p60以及各种DVI信号
|
||

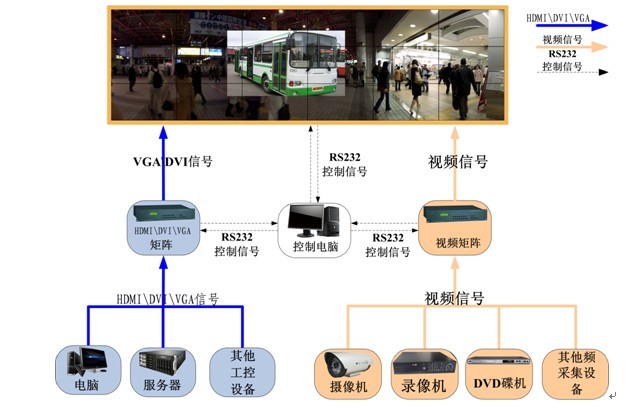

系统连接示意图：
液晶拼接显示系统拓扑图（采用P200控制器）
多种显示方式：

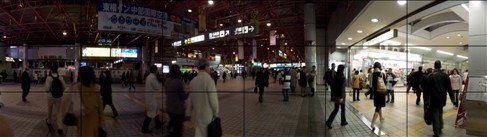

整屏超高分辨率显示：
支持将大屏中其中1路复合视频信号或1路VGA信号在整个拼接大屏上拼接显示，

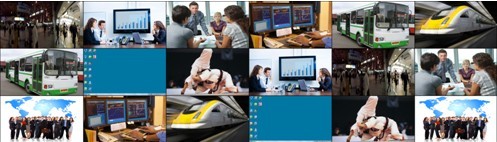

分屏显示功能：
实时动态每在单独屏幕显示1路复合视频信号或1路VGA信号，实时动态最多支持显示数量为拼接屏的总数

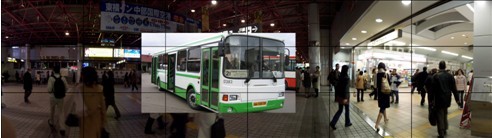

开窗漫游显示：
在拼接好画面上进行画面叠加，幕墙上可叠加一个信号跨屏，信号可以任意切换，对于跨屏的信号可进行随意拉伸（开窗信号不能和主信号相同）
任意组合拼接显示：
配合矩阵可实时动态显示各种信号源的画面，以不同大小和组合方式拼接显示一幅完整图像
