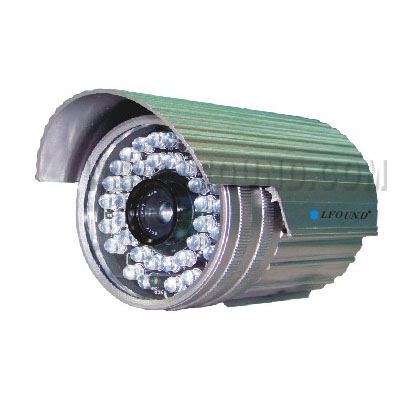

Model 产品编号 LF-H150HR LF-H150R Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" HAD SONY CCD 1/3" SONY CCD Horizontal Resolution 水平解析度 540 TV Lines 420 TV Lines Lens 镜头 4 / 6 / 8 / 12 / 16mm IR Lens Min.lllumination 照度 0LUX（IR ON） S/N Ratio 信噪比 More than 52dB Distance 红外距离 50-60 Meter LED Number 红外灯数量 ￠8*42 IR LED Supplied Power 电源 DC 12V (+/-10%) Dimensions 尺寸 180*115*110 mm Water Resistance 防水等级 IP66 Average Life 寿命 20000hrs Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

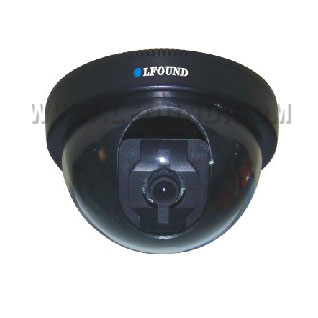

Model 产品编号 LF-C114 LF-C114P Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" SONY CCD 1/4" SHARP CCD Horizontal Resolution 水平解析度 420 TV Lines Lens 镜头 3.6 \ 6 \ 8mm Lens Min.lllumination 最低照度 0.5LUX / F1.2 0.8LUX / F1.2 S/N Ratio 信噪比 More than 52dB Back Light Compensation 背光补偿 ON/OFF Auto Electronic Shutter 自动增益控制 ON/OFF Auto Electronic Shutter 电子快门 1/50(1/60)-1/100,000(sec) Supplied Power 电源 DC 12V (+/-10) Dimensions 尺寸 ￠120/75mm Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

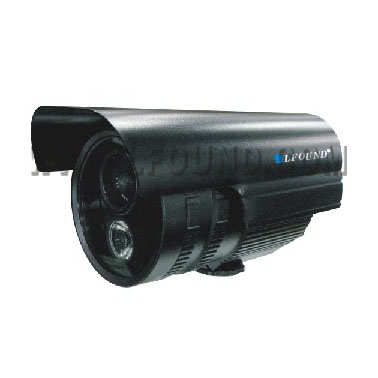

Model 产品编号 LF-Z246HR LF-Z246R Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" HAD SONY CCD 1/3" SONY CCD Horizontal Resolution 水平解析度 540 TV Lines 420 TV Lines Lens 镜头 12 / 16 / 25mm IR Lens Min.lllumination 照度 0LUX（IR ON） S/N Ratio 信噪比 More than 52dB Distance 红外距离 70-80 Meter LED Number 红外灯数量 第二代阵列式红外灯 Supplied Power 电源 DC 12V (+/-10%) Dimensions 尺寸 200*170*90mm Average Life 寿命 20000hrs Water Resistance 防水等级 IP66 Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

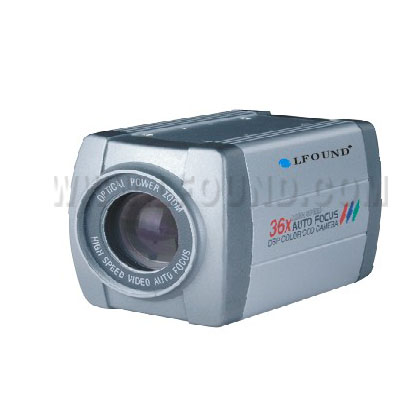

产品编号 LF-3610 成像元件: 1/3" HAD SONY CCD 水平解析度: 480 TV Lines （彩转黑） 镜头 36X optical zoom 照度: 0.01LUX/F1.2 信噪比 ＞52dB 聚焦方式: 自动 光圈驱动方式: 自动 控制方式: RS-485(PELCO-D) 背光补偿: 有 自动增益控制: 有 电子快门: 1/50(1/60)-1/100,000(秒) 同步系统: Internal/External 电源: DC 12V（±10%） 视频信号 Comosite Video Output(1Vp-p 75Ω Terminated 工作温度： -20℃-50℃（室外）

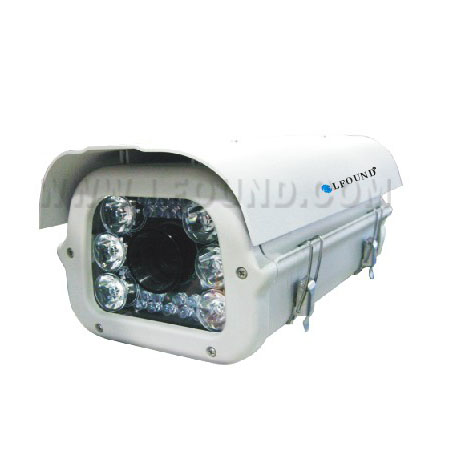

Model 产品编号 LF-H820H LF-H820 Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" HAD SONY CCD 1/3" SONY CCD Horizontal Resolution 水平解析度 540 TV Lines 420 TV Lines Lens 镜头 4 / 6 / 8 / 12 / 16mm IR Lens Min.lllumination 照度 0LUX（IR ON） S/N Ratio 信噪比 More than 52dB Distance 红外距离 100-120 Meter LED Number 红外灯数量 1W*6 and ￠8*24 IR LED Supplied Power 电源 AC 220V (+/-10%) Dimensions 尺寸 350*140*95 mm Water Resistance 防水等级 IP66 Average Life 寿命 20000hrs Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

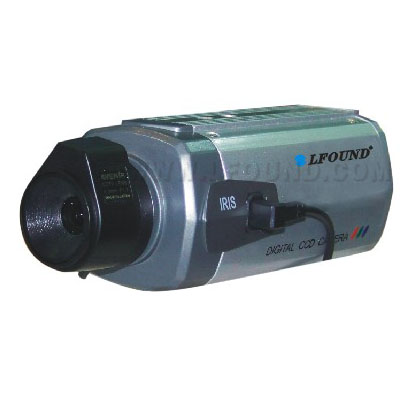

Model 产品编号 LF-Q101H LF-Q101 LF-Q101P Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" HAD SONY CCD 1/3" SONY CCD 1/4" SHARP CCD Horizontal Resolution 水平解析度 540 TV Lines 420 TV Lines 420 TV Lines Lens 镜头驱动接口 C/ CS Monut Min.lllumination 最低照度 0.1LUX / F1.2 0.5LUX / F1.2 0.8LUX / F1.2 S/N Ratio 信噪比 More than 52dB Back Light Compensation 背光补偿 ON/OFF Auto Electronic Shutter 自动增益控制 ON/OFF Auto Electronic Shutter 电子快门 1/50(1/60)-1/100,000(sec) Supplied Power 电源 DC 12V (+/-10%) Dimensions 尺寸 135*65*60mm Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

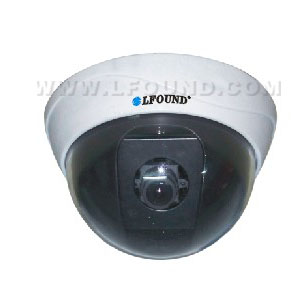

Model 产品编号 LF-C115 LF-C115P Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" SONY CCD 1/4" SHARP CCD Horizontal Resolution 水平解析度 420 TV Lines Lens 镜头 3.6 \ 6 \ 8mm Lens Min.lllumination 最低照度 0.5LUX / F1.2 0.8LUX / F1.2 S/N Ratio 信噪比 More than 52dB Back Light Compensation 背光补偿 ON/OFF Auto Electronic Shutter 自动增益控制 ON/OFF Auto Electronic Shutter 电子快门 1/50(1/60)-1/100,000(sec) Supplied Power 电源 DC 12V (+/-10) Dimensions 尺寸 ￠100/65mm Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

Model 产品编号 LF-H150F LF-H150H LF-H150K Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" SONY EFFIO 1/3" HAD CCD Horizontal Resolution 水平解析度 650 TV Lines 420 TV Lines Lens 镜头 4 / 6 / 8 / 12 / 16mm IR Lens Min.lllumination 照度 0LUX（IR ON） S/N Ratio 信噪比 More than 52dB Distance 红外距离 50-60 Meter LED Number 红外灯数量 ￠8*42 IR LED Supplied Power 电源 DC 12V (+/-10%) Dimensions 尺寸 180*115*110 mm Water Resistance 防水等级 IP66 Average Life 寿命 20000hrs Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C

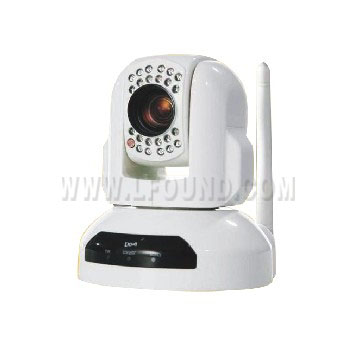

参数内容 LF-W690 旋转 旋转范围 水平：0～355°/垂直：0～90°，最小水平转角：15° 转动速度 水平/垂直：15°./S、15°/S 球机协议 通讯协议 PELCO-D/PELCO-P，波特率1200/2400/4800/9600可选 镜头 CCD模块(可选) 1/3 SONY 420线 CCD， 镜头 自动白平衡、电子快门、自动光圈、自动增益控制、自动背光补偿 视频 视频制式 支持NTSC或PAL格式 视频压缩方式 标准H.264算法压缩 帧率 25帧/秒（PAL制式），30帧/秒（NTSC制式）,向下可调 图像调节 亮度、对比度、色度、饱和度，图像质量级别调节 支持的分辨率 PAL格式 D1：704×576 (高清晰)、Half D1：704×288、CIF：352×288 NTSC格式 D1：704×480 (高清晰)、Half D1：704×240、CIF：352×240 平均占用带宽 200 kbps(分辨率352×288，25帧每通道) 画面延迟 小于200毫秒(局域网) 音频 音频输入 MIC输入、线性输入可选 音频压缩标准 G.722, 音频采样率 8kbps～32kbps 网络 网络接口 RJ-45 10/100M 性能 输出帧率最大为30fps，网络带宽占用最小为32Kbps 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 建议远程监看用户数量 10 网络监控方式 IE浏览、配置、升级 报警 触发事件 时间/报警输入/视频移动侦测/视频丢失动作 报警输入接口 两路报警输入(采用门限电压3.1-4.1) 触发后动作 继电器输出控制外围设备。 报警输出接口 两路继电器报警输出 控制 I/O及控制接口 一个RS-485端口，支持透明通道传输 无线 WiFi无线 选配802.11g/b 其它 CPU 高性能DSP 操作系统 实时嵌入式Linux操作系统 安全性 3层密码保护 工作温度 环境温度：-35℃～+65℃（无温控）温控：-50C--+450C启动温控作用/湿度：＜90% 工作湿度 20 ~ 80% 输入电压 DC12V，最大工作电流3A 功率

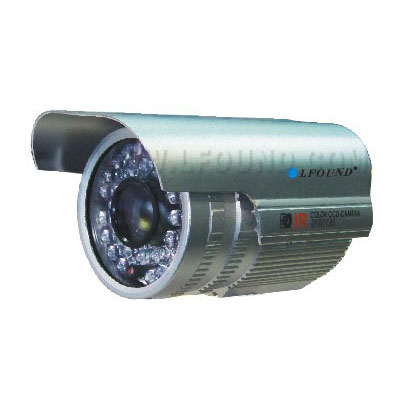

Model 产品编号 LF-H148H LF-H148K LF-H148P Signal System 制式 PAL/NTSC Image sensor 成像器件 1/3" HAD SONY CCD 1/3" SHARP CCD Horizontal Resolution 水平解析度 540 TV Lines 420 TV Lines Lens 镜头 4 / 6 / 8 / 12 / 16mm IR Lens Min.lllumination 照度 0.1LUX（IR ON） S/N Ratio 信噪比 More than 52dB Distance 红外距离 40-50 Meter LED Number 红外灯数量 ￠8*36 IR LED Supplied Power 电源 DC 12V (+/-10%) Dimensions 尺寸 170*100*95 mm Water Resistance 防水等级 IP66 Average Life 寿命 20000hrs Video Output 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) Operation Temperature 工作温度 -20°C to +50°C
