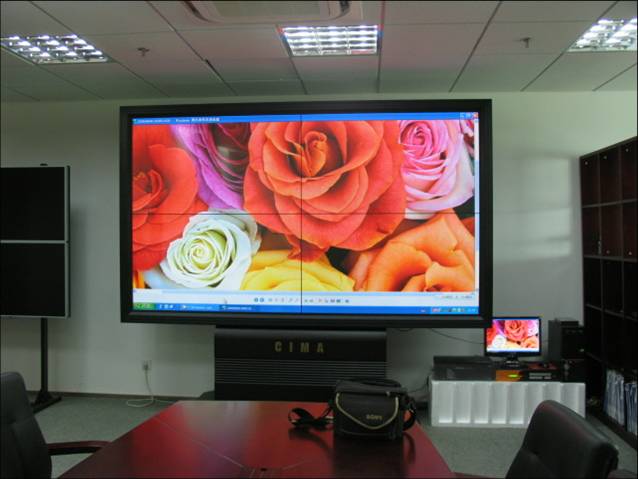

屏幕尺寸 60 英寸 显示面积 1322mm（宽）× 745mm （高） 厚度 73mm 屏前亮度 1700cd/ ㎡ 对比度 1,000,000:1 亮度均匀性 98% 屏幕视角 水平： 178 度，垂直： 178 度 显示色彩 全彩 16.7M 色 视频接口 1路（Composite/s-video） IN ， 1 路 OUT  数字接口（DVI） 1路(DVI-D) IN， 1路OUT RGB 接口 1路 IN ， 1 路 OUT （ VGA 15 针） 色差接口(Y Pb/Pr, Y Cb/Cr) 1路 IN，1路OUT ( BNC )  控制接口 1路 IN ， 1路 OUT （ RS232 ） 寿命 60,000 小时(半程) 工作温度范围 0 o ～ 35o C 工作湿度范围 20% ～ 80% 重量 28kg 耗电量 400W (最大) 工作电压 100 ～ 240V( ± 10%) 50Hz/60Hz

显示器 屏幕尺寸(对角线) 103英寸 宽高比 16:9 有效显示区域(W×H) 2,269 x 1,277 mm 像素数(H×V) 1,920 x 1,080 像素 单位像素(H×V) 1,182×1,182mm 灰度等级 4,096 步幅 (等效) 信号兼容性 扫描比率 行频：15-110 kHz;　帧频：48-120 Hz PC信号兼客性 VGA,SVGA,WVGA,WSVGA,XGA,SXGA,XGA+, SXGA+,WXGA,UXGA,WUXGA...(压缩显示) 视频制式 NTSC，PAL，PAL60，SECAM，Modified NTSC 信号兼容格式 525(480)/60i,60p; 625(575)/50i,50p; 750(720)/60p,50p; 1125(1080)/60i,50i,24p,24sF,25p,30p 60p,50p;1250(1080)/50i 输入/输出 固定端于板   PC输入 Mini D-sub l5针×1; RGB/分量; 即插即用(VESA DDC 2B) 音频输入 M3立体声插座×1 串行 D-sub 9针×1，外部控制端口，RS-232C兼容 可更换端子板   插槽1 空 插槽2 DVI-D输入(DVI 24针×1),音频输入(M3立体声插座×1;左/右:0.5 Vrms) 插槽3 分量输入(BNC×3,RGB/分量)，音频输入(左/右)(RCA×2) 电力 电源 220-240V AC,50 Hz/60 Hz 功耗 1500W 关机状态 0.5W 待机状态 待机节能模式 关: 1.0 W,开: 0.9 W 声音 音频输出 线路输出(左/右) 规格 尺寸(W×H×D*1) 2414×1421×129mm*1 重量 220.0kg 工作环境 温度 0℃-40℃ 湿度 20% — 80% (非凝结) 高度 0 — 2,400 m

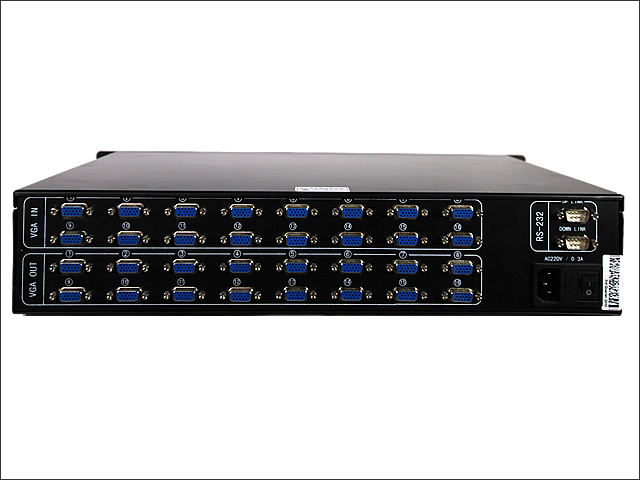

特性：  (1)独立的矩阵切换输出；  (2)遥控锁定功能；面板手动切换；傻瓜方便  (3)前面板LCD状态显示，按键自动锁定功能  (4)预案管理和自动轮巡功能（选配）  (5)前面板液晶屏自动屏保功能  (6)掉电保护功能  (7)输入：用于视频的15 针HD 插座；  (8)输出：用于视频的15 针HD 插座；  (9)400 MHz带宽  (10)缓冲的输入/ 输出  (11)RS-232 串行控制端口 技术参数: 计算机视频  带宽:400MHz  增益:G1/G2  输入水平:2Vpp  阻抗:75Ω  接口:15孔D-Sub型  频率响应:少于 ± 0.1dB - 30MHz.  切换速度:180ns  DC偏差:最大±5mV.  串接接口:RS232, 9针母D型连接器. 端口2，3，5分别直通.  串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控.  输入电压: AC100～240V；50/60Hz  机箱面板: 铝合金氧化拉丝

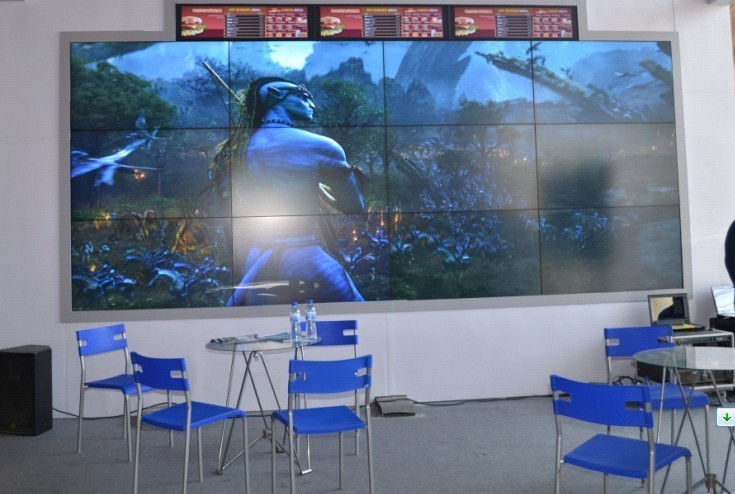

<面板类型 三星DID液晶屏面板尺寸 55寸显示模式 16:9 背光类型 LED >亮度 700cd/㎡ <对比度 4000：1 >响应时间 8ms <分辨率 1920×1080 >幕墙分辨率 1920×1080或向下兼容 <清晰度 1080 >线显示色彩 16.7M <可视角度（左右/上下) 178°/178°  >拼接边缝 5.3mm <视    频 PAL/NTSC >使用寿命 60000~80000小时 >外形尺寸 1215.3mm×686.1mm <场    频 50Hz、60Hz、70Hz >菜单语言 English 中文；(需多种语言可选） <拼接单元重量 35kg >面板控制 按键＋遥控器拼接墙安装方式  <落地机柜（电视墙）/墙体壁挂/移动钢架/吊挂机柜 >厚度 大于等于160mm <机柜材料 全钢机架、屏幕外边框装饰用户自选材料外壳类型 五金外壳 >电    源 内置电源输入和输出 VGA 模拟RGB: 15PiMD-SUB DVI 1 Y,Pb,Pr 1组 S端子 1 串口输入 1 串口输出 1 BNC输入 1 BNC输出 1    <功率输入电压        AC110-250V（50/60Hz） >正常工作功耗 ≤350W <待机功耗 ＜3W >工作环境温    度 0℃～60℃湿    度 10%～90%

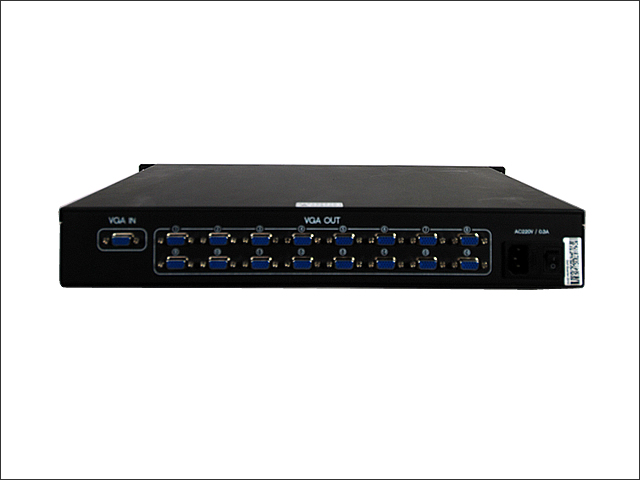

特性：  (1)独立的切换输出；  (2)遥控锁定功能；面板手动一键切换；傻瓜方便  (3)前面板LCD状态显示，按键自动锁定功能  (4)预案管理和自动轮巡功能（选配）  (5)前面板液晶屏自动屏保功能  (6)掉电保护功能  (7)输入：用于视频的15 针HD 插座；  (8)输出：用于视频的15 针HD 插座；  (9)400 MHz带宽  (10)缓冲的输入/ 输出  (11)RS-232 串行控制端口 技术参数: 计算机视频  带宽:400MHz  增益:G1/G2  输入水平:2Vpp  阻抗:75Ω  接口:15孔D-Sub型  频率响应:少于 ± 0.1dB - 30MHz.  切换速度:180ns  DC偏差:最大±5mV.  视频  带宽：150MHz  增益：unity  阻抗：75Ω  接口：BNC或RCA  差动增益：＜0.1％  相位差：＜0.1  音频  增益：-15dB～+9dB  阻抗：600Ω  信号类型：平衡立体声  频率范围 ：20Hz--20KHz  CMRR：>80dB，20Hz～20KHz  接口：RCA或凤凰端子  串接接口:RS232, 9针母D型连接器. 端口2，3，5分别直通.  串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控.  输入电压: AC100～240V；50/60Hz

屏幕尺寸 911.7mm * 524.2mm *58.3mm 图像长宽比 16:9 拼缝 20mm（边宽10mm）分辨率 1920(H)×1080(V) 点距 0.46125(H)×0.46125(V) 响应时间 8ms 色彩 8 bit，16.7m 亮度 700cd/㎡对比度 3000:1 色温 10000K 可视角度 （H/V ） 178/178度显示面积 885.6(H)×498.15(V) 电源 AC 100V～240V，50/60Hz,Universal，±10% 功耗 175W（正常工作状态）电源管理 G:AC100V-240V 50/60Hz；G:5.0A(最大) 使用寿命 60000 小时最佳分辨率 1366×768 重量 12.5Kg 输入接口 CVBS------1.0Vp-p YPbPr------NTSC(60Hz)，480P，720P，1080i ------PAL(50Hz)，576P，720P，1080i HDMI------NTSC,480P59,720P59,1080i59,1080P59，480P60，720P60， 1080i60,1080P60，PAL，50Hz，576P，720P，1080i，1080P VGA------ VGA@60Hz，SVGA@60Hz ，XGA@60Hz，WXGA@60Hz 温度 工作状态------0～50℃ 储藏状态 ------负20～70℃ 湿度 工作状态 ------20～80% 储藏状态 ------20～80% 压力 工作状态 ------800～1114 hPa (海拔高度：0～2，000m) 储藏状态 ------600～1114 hPa (海拔高度：0～4，500m) 标准配件 VGA线，电源线，BNC线可选配件 壁挂架或立柱架

亮度 700cd/㎡响应时间 8ms 幕墙分辨率 1920×1080或向下兼容线显示色彩 16.7M 拼接边缝 5.3mm 使用寿命 60000~80000小时 >外形尺寸 1215.3mm×686.1mm 菜单语言 English 中文；(需多种语言可选）面板控制 按键＋遥控器拼接墙安装方式 厚度 大于等于160mm 电 源 内置电源输入和输出 VGA 模拟RGB: 15PiMD-SUB DVI 1 Y,Pb,Pr 1组 S端子 1 串口输入 1 串口输出 1 BNC输入 1 BNC输出 1 正常工作功耗 ≤350W 工作环境温 度 0℃～60℃ 湿 度 10%～90%

晶彩公司生产的超窄高清液晶拼接屏，其分辨率为1366x768，并且这种模式的显示器能够显示出高达1670万种颜色，这些颜色在显示时具有宽广的视角，而且在所有方向上等于或大于89c。它主要以厚度薄、重量轻、低能耗、长寿命、无辐射迅速占领市场，以其高质量显示效果与低成本、无维护的优势得到了业界的公认，无缝液晶拼接视频墙在中国市场潜力巨大。以视频监控为主的安防、楼宇监控等；以业务运营调度为主的的电力、电信、公共交通等；以城市管理应用为主的地铁、应急中心、数字城管、数字平安城市等，以及IP视频监控和企业视频会议等新兴领域。 技术特性 &RoHS柔性：环保型材料（不含铅） &高对比度：3000:1 &高亮度：700cd &SPVA（超级图案垂直对准）模式 &宽视角：（178°） &高速响应：8ms &窄小斜面：6.7mm &单元显示面积大，画面稳定无闪烁，色彩还原性好，纯平面显示 无变形失真 &景观/图像类型兼容性； &WXGA（1366x768像素）分辨率（16:9） &低功耗 &丰富的输入输出接口，VGA、HDMI、YPbPr、AV接口端子，可接电脑和各种视频设备 &无辐射 &直接显示类型24CCFTs（冷却式阴极荧光显像管）； &DE（数据激活）模式； &LVDS（低压差动信号）界面（1个像素/时钟）。 &模块尺寸：1025.653(WTYP)x 579.844(HTYP)x59.43(DMAX &重：33KG &像素间距：0.7455(H) x 0.7455(V）毫米 &激活显示面积：1018.353(H) x 572.544(V)毫米 &表面处理： 雾化比率为44%,硬涂层(3H) &显示颜色 ：1677万 颜色 &像素布置方式 ：RGB垂直条纹

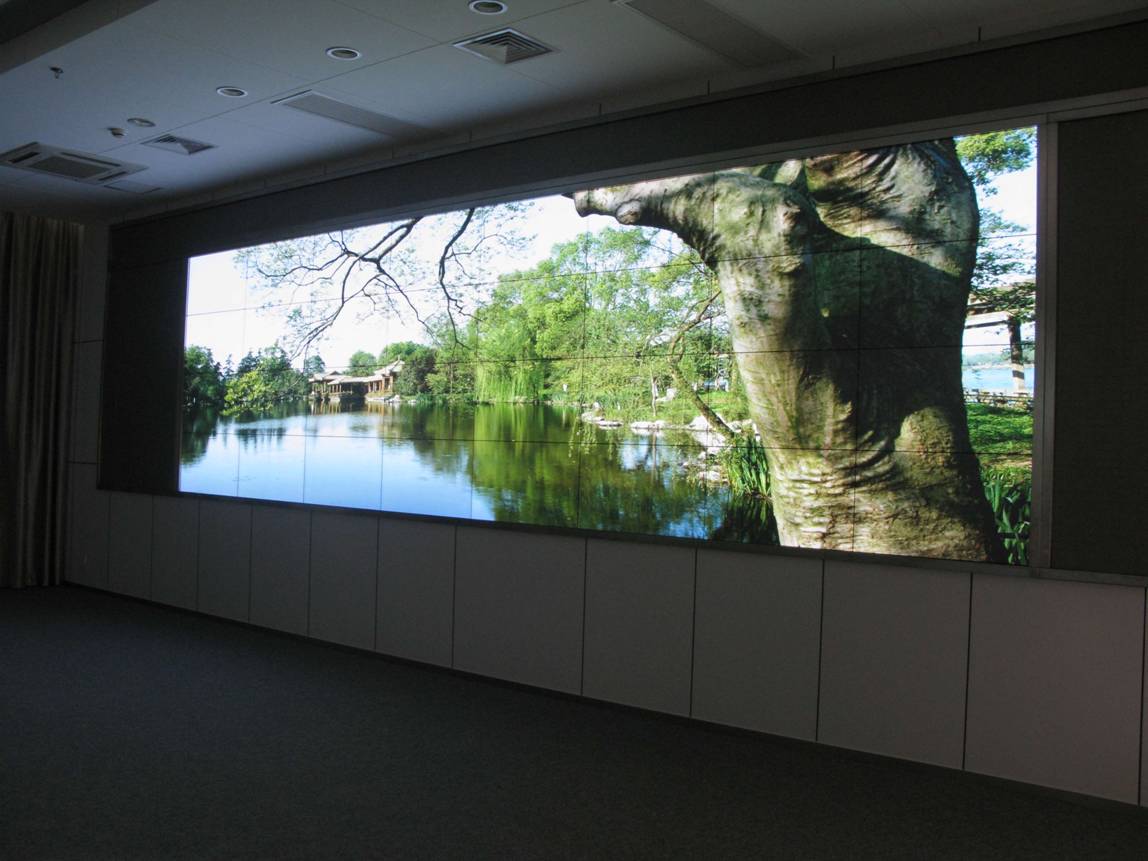

型号 JC-L420PD 物理特性 外形尺寸 925.2（H）×522.7(V)×46.6(D) 边框 0.9mm 重量 16.5公斤 使用寿命 100000小时 显示色彩 屏幕比例 16:9 分辨率 1024×768 响应时间 0.001ms 色彩饱和度 97% 亮度 700cd/㎡ 对比度 1,000,000:1 可视角度 179°/179°(水平/垂直) 接口       视频输入 HDMI/DVI/VGA/CVBS/S-VIDEO 控制输入/输出 RS-232 电源 最大功耗 280W 电源输入 AC 100V-240V~(+/-10%) , 50/60HZ 电压 Vdc:5.25v Va:65v Vs:215v 运行环境 运行温度 0℃~ 50℃ 运行湿度 20%-80% 拼接参数 显示屏数量 任意数量拼接 拼接边缝 1.8mm 拼接墙安装方式 落地机柜/落地钢架/墙体壁挂 竖屏拼接 可选
