1.1 概述

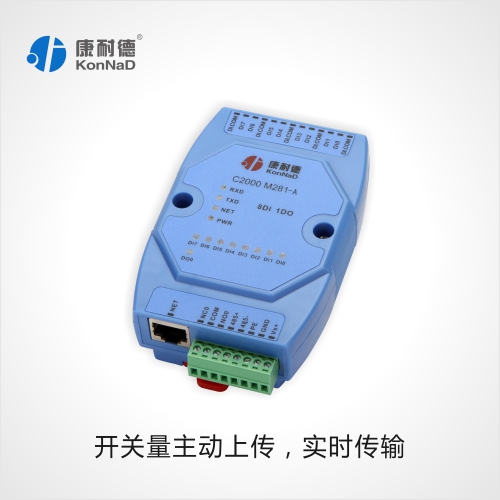

　　C2000 M281-A是数字量型主动式以太网I/O服务器，具有8路数字量输入（DI）和1路数字量输出（DO）。

　　在传统的被动式以太网I/O系统当中，主机一般是通过不断轮讯各个I/O设备来采集数据。在局域网环境当中，只有通过快速轮讯才能够获得实时的I/O数据。然而，这样却为网络带来了沉重的负担，网络资源也被大量浪费。而M281-A在网络连接建立情况下，各I/O通道状态发生改变，能够主动上传当前I/O状态。这种主动发送意外事件消息的方式对PC-based监控而言，显然大大减少了对网络带宽的需求。

　　M281-A采用标准的Modbus TCP通讯协议，客户可以根据Modbus TCP协议格式在短时间内完成事件触发条件和输出状态控制的编写，康耐德还提供了支持VB，VC++和C#等例子程序，方便用户自行开发数据采集程序。

　　本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

特点：

　　　→8路数字量输入；

　　　→1路数字量输出；

　　　→输入输出状态主动上传；

　　　→I/O与系统完全隔离；

　　　→采用Modbus TCP通讯协议；

　　　→RS485接口可作为扩展接口，连接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模块；

　　　→电源具有良好的过流过压、防反接保护功能；

　　　→丰富的指示灯，全面查看状态，及时排查故障；

　　　→安装方便。

1.2技术参数

数字量输入接口DI8路干接点输入

DI保护过压小于60V ，过流小于100mA

数字量输出接口DO1路C型继电器 2A 30VDC   1A 125VAC

DO有保护防雷600W, 过压小于60V,过流小于500mA

串口参数接口类型RJ-45

速率10/100M自适应

通信协议Modbus TCP

嵌入协议ARP，ICMP，IP，TCP，UDP，DHCP，DNS

设置方式设置程序

串口通信参数波特率9600

数据位8

奇偶效验无

停止位1

流量控制无

地址1-255

串口保护串口隔离1.5KV

串口防雷600W

串口过流，过压小于240V，小于80mA

电源参数电源规格9-24VDC  (推荐12VDC)

电流200mA@12VDC

功耗小于2W

电源防雷1.5kW

电源过压，过流60V，500mA

工作环境工作温度、湿度-25~85℃，5~95%RH，不凝露

储存温度、湿度-60~125℃，5~95%RH，不凝露

其他尺寸72.1*121.5*33.6mm

保修5年质保
