概述：

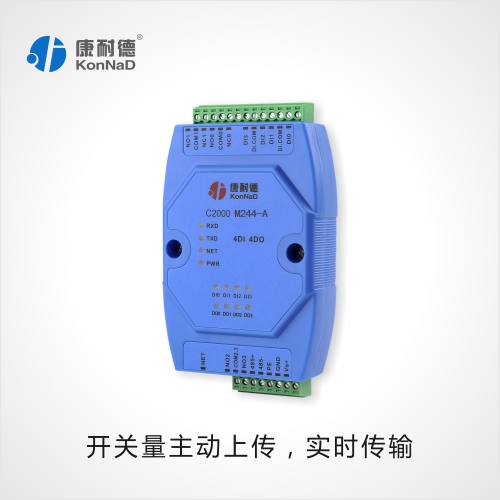

　　C2000 M244-A是数字量型主动式以太网I/O服务器，具有4路数字量输入（DI）和4路数字量输出（DO）。

　　在传统的被动式以太网I/O系统当中，主机一般是通过不断轮讯各个I/O设备来采集数据。在局域网环境当中，只有通过快速轮讯才能够获得实时的I/O数据。然而，这样却为网络带来了沉重的负担，网络资源也被大量浪费。而M244-A在网络连接建立情况下，各I/O通道状态发生改变，能够主动上传当前I/O状态。这种主动发送意外事件消息的方式对PC-based监控而言，显然大大减少了对网络带宽的需求。

　　C2000 M244-A采用标准的Modbus TCP通讯协议，客户可以根据Modbus TCP协议格式在短时间内完成事件触发条件和输出状态控制的编写，康耐德还提供了支持VB，VC++和C#等例子程序，方便用户自行开发数据采集程序。

　　本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

特点：

　　→4路数字量输入；

　　→4路数字量输出；

　　→输入输出状态主动上传；

　　→I/O与系统完全隔离；

　　→采用Modbus TCP通讯协议；

　　→RS485接口可作为扩展接口，连接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模块；

　　→电源具有良好的过流过压、防反接保护功能；

　　→丰富的指示灯，全面查看状态，及时排查故障；

　　→安装方便。

技术参数:

数字量输入接口 DI 4路干接点输入

DI保护 过压小于60V ，过流小于100mA

数字量输出接口 DO 2路C型继电器 2A 30VDC/1A 125VAC(0,1路）

2路集电极开路输出30V 500mA(2,3路）

DO保护 过压小于60V,过流小于500mA

网络通信参数 接口类型 RJ-45

速率 10/100M自适应

通信协议 Modbus TCP

嵌入协议 ARP，ICMP，IP，TCP，UDP，DHCP,DNS

设置方式 设置程序

串口通信参数 波特率 9600

数据位 8

奇偶效验 无

停止位 1

流量控制 无

地址 1-255

串口保护 串口隔离 1.5KV

串口防雷 600W

串口过流，过压 小于240V，小于80mA

电源参数 电源规格 9-24VDC  (推荐12VDC)

电流 200mA@12VDC

电源防雷 1.5kW

功耗 小于2W

电源过压，过流 60V，500mA

工作环境 工作温度、湿度 -25~85℃，5~95%RH，不凝露

储存温度、湿度 -60~125℃，5~95%RH，不凝露

其他 尺寸 72.1*121.5*33.6mm

保修 5年质保
