1.1 概述

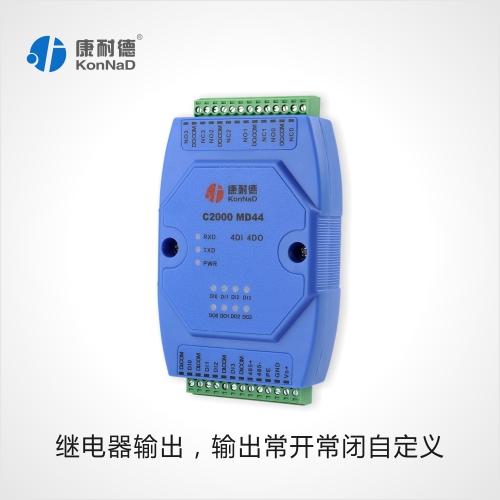

　　　C2000 MD44-2为4路数字量输入（DI）和4路数字量输出（DO）采集设备，DO可以输出常开（NO）、常闭（NC）两种状态，且DO状态随对应通道的DI状态的改变而改变（DOn与DIn关联，n取值为0~3）。采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程DI数据采集传输。

　　　本产品具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244，M281，M2A8等具有联网功能的采集设备低成本实现以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

特点：

　　　→4路数字量输入；

　　　→4路数字量输出，且每一路DO输出状态随其关联通道的DI状态跳变而改变，DI状态改变一次，则DO也会随之跳变，详情如下（DOn与DIn关联，n取值为0~3）：

　　假定初始状态DIn=0、DOn=1，则DIn变为1时，DOn跳变为0；

　　若初始状态DIn=0、DOn=0，则DIn变为1时，DOn跳变为1；

　　若初始状态DIn=1、DOn=1，则DIn变为0时，DOn跳变为0；

　　若初始状态DIn=1、DOn=0，则DIn变为0时，DOn跳变为1；

　　　→I/O与系统完全隔离；

　　　→采用Modbus RTU通讯协议；

　　　→RS485通讯接口提供光电隔离及每线600W浪涌保护；

　　　→电源具有良好的过流过压、防反接保护功能；

　　　→丰富的指示灯，全面查看状态，及时排查故障；

　　　→安装方便。

1.2技术参数

数字量输入接口DI4路干接点输入

DI保护过压小于60V ，过流小于100mA

数字量输出接口DO4路C型继电器

DO容量2A/30VDC   1A/125VAC

DO有保护防雷600W, 过压小于60V,过流小于500mA

串口通信参数接口类型RS485

波特率1200~115200bps

数据位8

奇偶校验None

停止位1

流量控制None

通讯协议Modbus Rtu

串口保护串口隔离1.5KV

串口防雷600W

串口过流，过压小于240V，小于80mA

电源参数电源规格9-24VDC  (推荐12VDC)

电流200mA@12VDC

功耗小于2W

电源防雷1.5kW

电源过压，过流60V，500mA

工作环境工作温度、湿度-25~85℃，5~95%RH，不凝露

储存温度、湿度-60~125℃，5~95%RH，不凝露

其他尺寸72.1*121.5*33.6mm

保修6年质保
