产品展示列表
PLC仪表避雷模拟量开关量浪涌保护器 ZH3-24/T2 中恒二线制双绞线控制信号防雷器（SPD、电涌保护器）是依据IEC和GB标准设计，主要用于工控系统数据控制信号、通讯专线、遥测信号、遥控信号的电涌保护器，应用在雷击保护区1-2区和2-3区。功能特点：1、通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗（≤0.3db)；2、内部采用两级串联式联动保护，残压低，使用寿命长；3、具有过流、过压、箝位三重保护功能，反应速度快；4、当雷击电涌侵入时，无需中止用电设备，不影响正常设备正常运行；5、外观设计新颖，体积小，安装方便；6、传输速率高，使用频率范围大。技术指标：型号ZH3-5/T2ZH3-12/T2ZH3-24/T2标称电压Un5VDC12VDC24VDC最大直流工作电压Uc6VDC18VDC32VDC通用标称电流IL800mA800mA800mA总标称放电电流In(8/20μs,C2)20kA20kA20kA每线标称放电电流In(8/20μs,C2)10kA10kA10kA每线雷电冲击电流Iimp(10/350μs)2.5kA2.5kA2.5kA保护电压Up(8/20μs),C2L-L≤40VL-L≤60VL-L≤60VL-PE≤550VL-PE≤550VL-PE≤550V保护电压Up(1kV/μs),C3L-L≤40VL-L≤60VL-L≤60VL-PE≤550VL-PE≤550VL-PE≤550V串联阻抗1Ω截止频率fG1.0MHz响应时间＜1ns工作温度范围 -40℃- +80℃相对湿度5%-95%外形尺寸（长*宽*高）90*12.5*77.5mm安装方式35mm DIN导轨接地方式/导轨接地导线截面积接地螺丝端子/4-6mm2锁紧扭矩0.4Nm连接端子导线规格0.2--2.5mm2外壳材料PA防雷器安装指导：1、双绞线信号防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。2、“Surge/Line”连接引线端，“Protected/Equip”连接被保护设备（或系统）端，“1”与“1'为一条信号通道，“2”与“2'”为一条信号通道,。安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生。3、防雷器PE接地用尽可能最短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线（或被保护设备的外壳）相连。信号的屏蔽线可直接接到接地端子上。4、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。
RS485/422-CAN总线-数据信号防雷器（二线制）品牌：中科恒名称：控制信号防雷器适用信号线路：RS485/422-CAN总线-DIDO数字量/开关量信号等型号：ZH3-5（5V）ZH3-12（12V）ZH3-24（24V） 性能特点：采用综合多级防雷方案，差模共模全保护，通流量大，残压低；核心元件采用国际知名品牌，性能优异，工作稳定可靠； 主要参数：标称工作电压Un：5V、12V、24V冲击耐受能力C2：10kV&5kA（1.2/50μs,&8/20μs）最大放电电流：10kA插入损耗：≤0.5dB保护路数：2线外形尺寸：90 * 18 * 65mm插入损耗：≤0.5dB防护等级:IP20 产地：扬州生产厂家：扬州中恒电气有限公司资质认证：CE、FCC、ROHS、产品检测报告、太平洋产品保险等测试标准：GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法；IEC 61643-21:2012 适用范围：中恒2线控制信号防雷器适用于RS485/422-CAN总线-DIDI信号二线制信号线路的防雷保护，串联在信号线路中，防止浪涌沿工控信号线路侵入设备。·防雷器为35mm标准导轨安装；·防雷器接线方式为串联；防雷器任意一端2个PE端子接地即可；·防雷器输出端（OUT）接被保护设备，离被保护设备越近越好，切勿接反；·安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生；·将防雷器接地线与防雷系统接地排可靠连接，地线力求短、粗、直，以尽量缩短雷电流路径；型号ZH3-5/T2ZH3-12/T2ZH3-24/T2标称电压Un5VDC12VDC24VDC最大直流工作电压Uc6VDC18VDC32VDC通用标称电流IL800mA800mA800mA总标称放电电流In(8/20μs,C2)20kA20kA20kA每线标称放电电流In(8/20μs,C2)10kA10kA10kA每线雷电冲击电流Iimp(10/350μs)2.5kA2.5kA2.5kA保护电压Up(8/20μs),C2L-L≤40VL-L≤60VL-L≤60VL-PE≤550VL-PE≤550VL-PE≤550V保护电压Up(1kV/μs),C3L-L≤40VL-L≤60VL-L≤60VL-PE≤550VL-PE≤550VL-PE≤550V串联阻抗1Ω截止频率fG1.0MHz响应时间＜1ns工作温度范围 -40℃- +80℃相对湿度5%-95%外形尺寸（长*宽*高）90*12.5*77.5mm安装方式35mm DIN导轨接地方式/导轨接地导线截面积接地螺丝端子/4-6mm2锁紧扭矩0.4Nm连接端子导线规格0.2--2.5mm2外壳材料PA
4-20mA模拟量信号防雷器品牌：中科恒名称：模拟量信号防雷器型号：ZH3-24/T2(2线保护)、ZH3-24/T4(4线保护) 性能特点：采用综合多级防雷方案，差模共模全保护，通流量大，残压低；传输性能优越，插损极低；核心元件采用国际知名品牌，性能优异，工作稳定可靠； 主要参数：标称工作电压Un：24V冲击耐受能力C2：10kV&5kA（1.2/50μs,&8/20μs）最大放电电流：10kA接口：压接式端子插入损耗：≤0.5dB保护路数：2线、4线外形尺寸：90 * 18 * 65mm 产地：扬州生产厂家：扬州中恒电气有限公司资质认证：CE、FCC、ROHS、产品检测报告、太平洋产品保险等测试标准：GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法；IEC 61643-21:2012 适用范围：ZH3-24信号防雷器主要用于4~20mA模拟量AIAO信号线路的防雷保护，广泛用于工业控制系统，模拟量防雷器串联在信号回路中，防止浪涌沿信号线侵入设备，造成设备损坏。产品为标准导轨式安装。
T1级浪涌保护器带RS485通讯接口,适合国网公司居配工程使用的产品。电源电涌保护器选用分别有以下几个参数：电涌保护器的通流量60ka-100ka,持续工作电压是385VAC,电压保护水平2.5kv,告警方式,前置熔断器或断路器12高等等,T1级产品要求在通过电涌时的钳位电压,有能力熄灭在雷电流通过后产生的工频续流。T1级浪涌保护器带RS485通讯接口,适合国网公司居配工程使用的产品,型号是YLSP-T1-15/4-385v T1级浪涌保护器10/350波形Iimp=15KAYLSP-T1-15/4-385v -R-RS485可配RS485通讯接口；YLSP-T1-15/4-385v保护动作反应时间小于25纳秒；YLSP-T1-15/4-385v可承受100Ka（8/20μs）雷电流冲击；请留意,网上其他厂家的宣传产品不是我公司的***产品,选用请当心,并认准益雷品牌。电源电涌保护器选用分别有以下几个参数：电涌保护器的通流量60ka-100ka,持续工作电压是385VAC,电压保护水平2.5kv,告警方式,前置熔断器或断路器12高等等,T1级产品要求在通过电涌时的钳位电压,有能力熄灭在雷电流通过后产生的工频续流。
适用于交流50Hz/60Hz，220V/380的供电系统，可作为建筑物低压电源总配电的C级防雷保护。最大放电电流为40KA。
型 号
最大持续
工作电压
Uc～（V）
直流参数
电压
V1mA
标称放电
电流
ln(kA)
8/20us
最大电
电流
lmax(kA)
8/20us
电压保护
水平
Up(kV)
响应时间
ns
工作环境
℃
SRT40
320
510
20
40
1.5
≤25
-40～+85
385
620
20
40
1.8
420
680
20
40
2.0
NEP-40
255
600
20
40
1.5
SRT40与NPE可组合成零地保护组合，也称为“3+1”保护模式

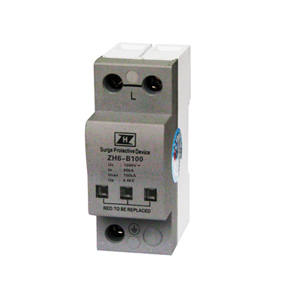

ZH6-B100/3-690型标准交流电源防雷器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏。
其主要特点是：
•采用温控断路技术，并内置过流保护电路，彻底避免火险发生
•工作状态及失效状态，清晰直观
•安装方便，维护简单
•工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
产品型号
ZH6-B100/3-690
最大持续工作电压
690V DC
标称放电电流（8/20μs）
60kA
最大通流容量（8/20μs）
100kA
保护水平（20KA，8/20μs）
≤3200V
响应时间
≤25ns
外形尺寸
90×54×65 mm
接线线径
≥10mm2
防护等级
IP20
工作环境
温度－40～＋85℃，相对湿度≤95％(25℃)

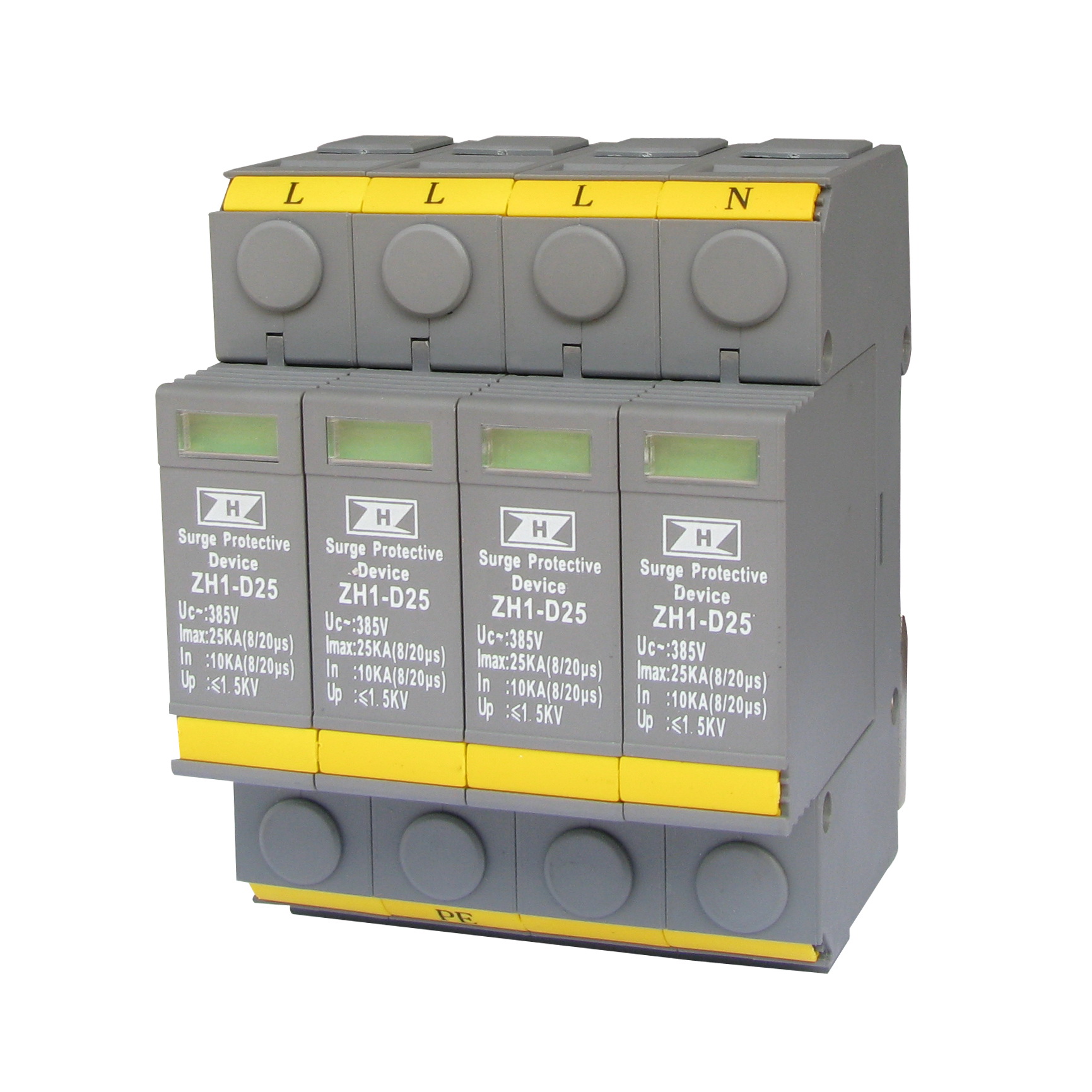

型号 最大持续工作电压Uc～（V） 直流参数电压V1mA（V） 标称放电电流In（kA）8/20μS 最大放电电流Imax（kA）8/20μS 电压保护水平Up（kV） 响应时间ns 工作环境℃
ZH1-D25 275 430 10 25 1.0 ≤25
-40～+85
320 510 1.2
385 620 1.5
NPE-D25 255 600 10 25 1.5
ZH1-D25与NPE-D25可组合成零地保护组合，也称为“3+1”保护模
