规格:4*40*3000 4*20*6000 , 此产品代替了传统的镀锌扁钢做为接地材料,它具备铜的传导性,价格比镀锌纲贵,但是比纯铜便宜,防腐能力比镀锌的保存年份久,可以达30年以上,是现代最好的接地产品.

各种规格的端子，是用以连接不同型号接地棒、接地绞线的专用器件、以纯铜和铜包钢制成。

材料：黄铜 用途：接地棒和接地线的连接

铜包镀锌管接地极

各种规格的端子，是用以连接不同型号接地棒、接地绞线的专用器件、以纯铜和铜包钢制成。

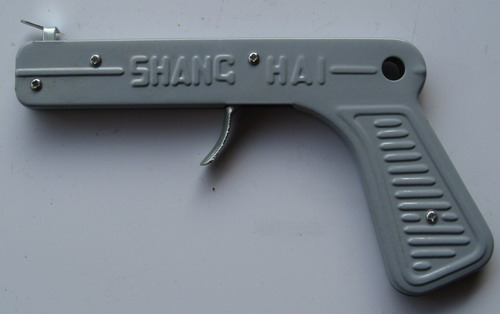

点火枪：主要用在地网工程中需要使用到放热焊粉焊接的点燃。

铜包钢接地导体 “安泰”铜包钢接地导体采用冷轧热拉工艺生产，克服了电镀法和套管包覆法存在的结合力差等缺陷，具有铜层厚、阻值低、耐腐蚀性强、强度高、安装方便、电气连接性能好等优点，广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中，也可用于计算机等电子设备的接地系统，并可与接闪器（避雷针、避雷线）及引下线组成防雷接地装置。 由于铜包钢复合材料具有良好的导电性能、较高的机械强度、尤其是外层包覆的铜层具有良好的抗腐蚀性能，所以目前已被广泛地应用于接地装置中。现我国有关标准中都规定接地导体均可采用铜包钢复合材料。铜包钢复合材料替代型钢或镀锌角钢作接地导体，已日益被各设计院和工程施工单位接受、采用、重视和普及。 常用规格： 圆型 扁型 AT-TBGYΦ8 常用作屋顶女儿墙防雷带和垂直引上、引下线。 AT-TBGB6*20 常用作水平接地体，以代替高额成本的纯铜排。 AT-TBGYφ10 AT-TBGB7*22 AT-TBGYΦ12 AT-TBGB7*27 AT-TBGYΦ14 常用作垂直接地体。 AT-TBGB6*14 AT-TBGYΦ16 AT-TBGB7*32 AT-TBGYΦ18 AT-TBGB7*37 AT-TBGYΦ20 AT-TBGB4*20 AT-TBGYΦ22 AT-TBGB4*25 AT-TBGYΦ25 可选长度： 1m —— 6m 任意，可特殊生产 8m 。 可选长度： 1m —— 6m 任意，可特殊生产 8m 。 铜层厚度： (1)： 0.30mm (2)： 1.00mm 铜层厚度： (1)： 0.30mm (2)： 0.50mm (3)： 1.00mm 如果您上表中没有您需要的规格，请直接联系我们，我们可以根据您的要求另外生产。 特点及技术优势： 1、制造工艺独特：采用冷轧热拔生产工艺，实现铜与钢之间冶金熔接。可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。 2、防腐蚀性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于 0.4mm ）耐腐蚀性强，使用寿命长（大于 30 年），减轻检修劳动强度。 3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。 4、广泛安全可靠：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。 5、连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。 6、安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。 7、提高接地深度：特殊的连接传动方式，可深入地下 35 米 ，以满足特殊场合低阻值要求。 8、建造成本低：对比传统上采用纯铜接地棒、接地带的建造方式，成本大幅度下降。 主要技术参数： 1、铜层最薄厚度 ≥ 0.3mm 2、抗拉强度 ≥ 600N · mm 3、平直度误差 ≤ 1mm 4、铜层可塑性：接地棒（线）弯曲 30 度时，折角内外缘无裂缝现象。 5、铜层结合度：经附着力试验，除虎口钳钳口咬合外现剥落铜层，其余部分铜钢结合良好未出现剥离现象。 应用范围 : 广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。

易敌雷主动式防雷器 拥有超过40年丰富经验和一支强大的由法国最著名大学和研究机构组成的工程师队伍，使INDELEC（"易敌雷"）成为雷电保护装置的专家。不论在法国以至全世界各地，PREVECTRON? 防雷器经过数十年势不可挡的成功，INDELEC目前正全力推出其最新研究成果：PREVECTRON （第二代）。（以下称PREVECTRON2）。它广泛应用于户外直击雷防护工程中。 一、它是如何动作的 当雷暴来临时，所产生的能量是相当巨大的（每米达到几于伏）、PREVECTR0N? 2旱期预放电防雷器的空气终端从自然界的电场中吸收能量，下端能量收集电极把电能量贮存在触发装置内，每当闪电发生前，场强度会迅递增，邑当贮存的能量达到某一水平，空终端便会把信息输送往电触发装置，在空气终端的尖端便会产生火花，并使尖端周围的空气高子化、形成尖端放电现象。 二、产品系列 PREVECTRON2共与五种型号。其中每种型号由不锈钢中央收集杆、电极和盒组成，适合于腐蚀性环境，对应于不同的保护半径每种型号分别具有其不同性能的特征。 三、产品结构简介 PREVECTRON2早期预放电防雷器的空气终端口以下几部分组成: 四、原理 在空气终端的尖端的离子化可被表征为： ● 控制离子的释放： PREVECTRON2的触发装置容许离子在极短的时间内放电、触发系统极度的准确性意味着离了可在极淮确的时间被释放、换句话说，在主闪电发生前的刹那间。 ● C0RONA效应的触发： 大量初始电子的存在，连同迅速增强的电场令自然的CORONA效应触发时间减少。 ● 预期上引放电通道: PREVECTR0N2被设计成从真尖端产主一预期上引放电通道，并早于那些邻近高点产生，这就表示着 PREVECTR0N2成为了在其保护范围内最有影响力的一点。在实验室测量时，这个触发时间的提前时间被定义为△T，代表了与传统避雷针比较起来，PREVECTRON? 2具有更好的接闪性能。 五、优点 ● 具有种类繁多的保护半径供不同型号选择。 ● 更有效性。 ● 完全主动式系统，仅当有闪电预兆时，才自我激活。 ● 永久与大地连接，能提高安全栏， ● 完全可靠，经过白C.N.R.S.（法国国家科学研究中心）进行的高压实验室测试和由C.E.A.（洁国原子能委员会）进行的在真正闪电条件下测试。 六、安全标准测试 从产品的开发初期，PREVECTRON2预放电防雷器就已经接受了法国著名高压实验室的测试：法国Renardieres电气室中心和位于Bazet的CEDIVER实验室。在产品发展过程中，这些测试早已证明了其优秀的防高电压、高电流冲击的（6KV以上）特性。防雷器的有效性也可由以下得到阐明，在同等测试条件下，与传统避雷针放电相比，PREVECTRON? 2高电压放电时间可提前几十微秒，当PREVECTRON2进行上述的测试后，证明它的效果符合法国国家标准NF C I7-102的要求。C.N.R.S.的科学家们继续测量着每个型号的技术规格[ T]并都给予PREVECTR0N2以法国标准资格认证，（见INDELEC数据表：PREVECTR0N 实验室效果评估）。 七、研究与开发 INDELEC是全球唯一对其产品在真正闪电的情况下进行测量的公司，并且已经进行了多年。这些测试是由来自法国原子能委员会的专家来进行的，提供了大量有建设性的资料，测试是在美国佛罗里达的Camp Blanding和法国Saint Privat d’Allier进行的。 其中一些重要的发现有： ●PREVECTRON2效果程度的描述是经过测量，比较几个空气终端尖端的活动 而获得的。 ●详细列明PREVECTRON2的触发系统能确实运作。 ●通过分析一个进行了数次闪电冲击的PREVEcTR0N 防雷器证实了它抵挡在 真正闪电放电时的能力。[在实验中心所进行的测试是在真实闪电情况下进行的。 ●围绕着PREVECTRON2进行的科学研究，激励我们将许多新的发展技术应用 于易敌雷主动式防雷器产品之中。 八、保护区域的计算方法 PREVECTRON2主动式防富器的保护半径Rp由法国国家标准NF C17-1O2所给定的公式计算出来： 上述公式适用于h＞5m；当h＜5m时，由表1.1查出每种型号相应的保护半径。 其中： ①h为防雳器顶部到被保护平面的实际高度。 ②D为电击距离或滚球半径，它取决于被保护物的保护级别。对于1类、Ⅱ类、Ⅲ类保护级别，D的取值分别为20米、45米、60米。被保护物的保护级别判定见NF Cl7-102标准附录。 ③△L(m)=1（m/μs）× △T(μs)。△T为提前先导时间，它的数值由高压实验实际测量得出，表1.2给出了每种型号的△T值。 易敌雷主动式防雷器保护半径 防雷器保护半径立面示意图 九、易敌雷串联雷电计数器（型号8011） 牲能： 8011型、串联式计数器，记录和显示保护系统被雷击中的次数，它固定在引下导体的下部，用次级线圈感应出的电流推动机械计数轮。由于体积小，安装简单，它可以在不影响原系统性能的情况下，装入新的或老的防雪装置中，产品为全防水防尘结构，不需另外供电。重量0.7kg。 （检测范围：0.3 - 100kA） 安装： 在下引导体离地面2左右高度切出一段12cm的缺口，将雷电计数器置于该缺口位置，两端用特制的压紧螺丝盘压紧。要使该计数器能良好工作，必须要有良好的接地。 易敌雷串联型雷电计数器安装示意图 Ⅰ类、Ⅱ类、Ⅲ类保护半径速查表 注意：蓝：安装高度（米），黄：产品型号，绿：保护半径（米） Ⅰ类保护（高度保护）D=20m 　 2 3 4 5 6 7 8 10 15 最高20m S6.60 31 47 63 79 79 79 79 79 80 80 S4.50 27 41 55 68 69 69 69 69 70 70 S3.40 23 35 46 58 58 59 59 59 60 60 TS3.40 23 35 46 58 58 59 59 59 60 60 TS2.25 17 25 34 42 43 43 43 44 45 45 Ⅱ类保护（中度保护）D=45m 　 2 3 4 5 6 8 10 15 20 最高45m S6.60 39 58 78 97 97 98 99 101 102 105 S4.50 34 52 69 86 87 87 88 90 92 95 S3.40 30 45 60 75 76 77 77 80 81 85 TS3.40 30 45 60 75 76 77 77 80 81 85 TS2.25 23 34 46 57 58 59 61 63 65 70 Ⅲ类保护（一般保护）D=60m 2 3 4 5 6 8 10 20 45 最高60m S6.60 43 64 85 107 107 108 109 113 119 120 S4.50 38 57 76 95 96 97 98 102 109 110 S3.40 33 50 67 84 84 85 87 92 99 100 TS3.40 33 50 67 84 84 85 87 92 99 100 TS2.25 26 39 52 65 66 67 69 75 84 85 提前先导时间△T及产品重量 △T（μs） 不锈钢型号 重量（kg） S6.60 60 1242 4.2 S4.50 50 1232 4.0 S3.40 40 1222 3.8 TS3.40 40 1212 2.5 TS2.25 25 1202 2.3

铜包钢接地导体 “安泰”铜包钢接地导体采用冷轧热拉工艺生产，克服了电镀法和套管包覆法存在的结合力差等缺陷，具有铜层厚、阻值低、耐腐蚀性强、强度高、安装方便、电气连接性能好等优点，广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中，也可用于计算机等电子设备的接地系统，并可与接闪器（避雷针、避雷线）及引下线组成防雷接地装置。 由于铜包钢复合材料具有良好的导电性能、较高的机械强度、尤其是外层包覆的铜层具有良好的抗腐蚀性能，所以目前已被广泛地应用于接地装置中。现我国有关标准中都规定接地导体均可采用铜包钢复合材料。铜包钢复合材料替代型钢或镀锌角钢作接地导体，已日益被各设计院和工程施工单位接受、采用、重视和普及。 常用规格： 圆型 扁型 AT-TBGYΦ8 常用作屋顶女儿墙防雷带和垂直引上、引下线。 AT-TBGB6*20 常用作水平接地体，以代替高额成本的纯铜排。 AT-TBGYφ10 AT-TBGB7*22 AT-TBGYΦ12 AT-TBGB7*27 AT-TBGYΦ14 常用作垂直接地体。 AT-TBGB6*14 AT-TBGYΦ16 AT-TBGB7*32 AT-TBGYΦ18 AT-TBGB7*37 AT-TBGYΦ20 AT-TBGB4*20 AT-TBGYΦ22 AT-TBGB4*25 AT-TBGYΦ25 可选长度： 1m —— 6m 任意，可特殊生产 8m 。 可选长度： 1m —— 6m 任意，可特殊生产 8m 。 铜层厚度： (1)： 0.30mm (2)： 1.00mm 铜层厚度： (1)： 0.30mm (2)： 0.50mm (3)： 1.00mm 如果您上表中没有您需要的规格，请直接联系我们，我们可以根据您的要求另外生产。 特点及技术优势： 1、制造工艺独特：采用冷轧热拔生产工艺，实现铜与钢之间冶金熔接。可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。 2、防腐蚀性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于 0.4mm ）耐腐蚀性强，使用寿命长（大于 30 年），减轻检修劳动强度。 3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。 4、广泛安全可靠：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。 5、连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。 6、安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。 7、提高接地深度：特殊的连接传动方式，可深入地下 35 米 ，以满足特殊场合低阻值要求。 8、建造成本低：对比传统上采用纯铜接地棒、接地带的建造方式，成本大幅度下降。 主要技术参数： 1、铜层最薄厚度 ≥ 0.3mm 2、抗拉强度 ≥ 600N · mm 3、平直度误差 ≤ 1mm 4、铜层可塑性：接地棒（线）弯曲 30 度时，折角内外缘无裂缝现象。 5、铜层结合度：经附着力试验，除虎口钳钳口咬合外现剥落铜层，其余部分铜钢结合良好未出现剥离现象。 应用范围 : 广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。

一、IF3预放电避雷针工作原理 雷云电荷分布90%的情况下是下层聚集负电荷。娄电荷聚集到一定程度，雷云对大地相当于一个大电容，在大气中存在极大的场强，有时可达几百伏/厘米，IONIFLASH电离型避雷针正是利用这一现象：地电位通过连接杆到达A点，六根感应电极则感应到大气中B点的电位，如果避雷针是安装于一百米的建筑物顶部，则在A，B两点就有几十万伏的电位差，造成强烈火花放电，从而使避雷针顶部的空气电离，产生大量离子，这些自由离子因电场力作用迅速向上运动，使得雷云和避雷针之间的绝缘距离缩短，便利场强更大，空气进一步电离，直到发生先导放电和主放电。由于其特殊设计的电离过程使之能较其他邻近高点提前产生上行先导，从而达到最先放电的目的。这个触发时间的提前值，被称为预放电时间∆T。这是考核预放电型避雷针（ESE避雷针型）性能的主要指标。 二、IF3预放电避雷针特性 ●最快的抢先放电时间86μs，即优先引雷入地，保护半径大大增加。 ●落雷更准确，减小了雷击点落于非避雷针体的概率。 ●在相同的安装高度下，比普通避雷针的保护半径大数倍。 ●纯物理结构型避雷针，内部无电子器件，无老化，免维护。 ●IF3预放电避雷针安装简单：重量轻，不需加装同轴屏蔽电缆。 ●外型美观，选用不锈钢材料，可安装于环境恶劣场所。 三、IF3预放电避雷针设计说明 1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。 2、用防雷类别和建筑物的面积，确定选用一支或数支IF3预放电避雷针。 3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。 4、引下线（下导体）应作断接卡和在附近地面作绝缘防护。 5、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。 四、IF3预放电避雷针产品型号及防雷保护半径
