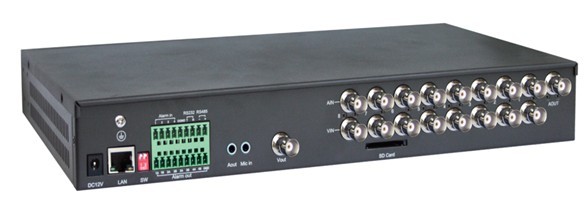

项 目 规 格 与 参 数 处理器 海思3511 视频制式 支持NTSC或PAL格式 视频压缩方式 H.264 8路通道独立编码 帧率 25帧/秒(P制),30帧/秒（N制） （向下可调） 音频压缩标准 G.711或G.722 视频编码尺寸 CIF: 352×288 画面延迟 小于200毫秒(局域网) 图像调节 亮度、对比度、色度、饱和度，图像质量级别调节 支持的分辨率 PAL： 352×288、320×240 NTSC： 352×240、320×240 性能 输出帧率最大为30fps，网络带宽占用最小为32Kbps 支持的协议 TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、DHCP、PPPOE、UPNP、SMTP、FTP、SIP、DDNS、DNS 触发事件及行动 触发条件：时间/报警输入/视频移动侦测视频丢失动作：继电器输出控制外围设备。 通讯接口 RJ45 10M/100M自适应以太网口、RS232口、RS485口，支持透明读写 存储接口 USB接口、SD卡接口 嵌入式WEB服务 支持IE浏览、配置、升级 动态域名 内置动态域名客户端，配置成为二级域名方便动态IP用户使用 视频输入 CIF：8路复合视频信号(cvbs)接口，物理接口：1.0Vp-p/75Ω/BNC接口。 视频输出 1路模拟视频接口，物理接口：1.0Vp-p/75Ω/BNC接口 音频输入 1，2路麦克风及8路线性输入（详见说明书） 音频输出 1路耳机输出及1路线性输出 报警输入\输出 4路报警输入，4路报警输出 安全性 三层密码保护 建议支持用户数量 5 硬件 CPU：高性能通信媒体处理器ARM+视频硬件加速引擎； 操作系统：实时嵌入式LINUX操作系统； ROM：8M Bytes Flash ROM； RAM: 128M Bytes DDR2 SDRAM； 含网络状态灯的RJ-45以太网接口； USB接口； 4路开关量输入； 4路开关量输出； RS-485端口； RS-232端口； 8路音视频输入； 音频输出； 视频输出； Mic in麦克风输入； Aout耳机输出。 系统要求 CPU：PⅢ或者更高 内存：96M或者更高 显示器：17寸@1024×768以获得最佳显示效果 电源 DC12V/3A 工作温度 -25~ 80 ℃ 工作湿度 85%RH以下 机器尺寸 333(L)*46.5(H) *206(W)mm（中型机箱）

项 目 功 能 系统架构 嵌入式高速DSP，模块化结构，实时嵌入式操作系统 压缩方式 1.图像压缩标准MPEG-4/H.264，清晰度、压缩比更高 2.音频采用标准MP3压缩算法，具有更高的音频效果 3.每路音视频同步处理；支持固定码流与可变码流压缩 监视功能 1.提供实时每路25帧/秒（PAL），30帧/秒（NTSC），D1清晰度的监视画面 2.二路BNC视频输出，能达到D1清晰度，支持VGA输出，分辨率可达1024*768 录像功能 1.录像清晰度可达Half-D1，画质分五个可选择的挡位，并且可自设码流 2.支持录像、放像、网络传输、云镜控制、系统设置等多工模式，互不影响 3.四路、八路、十六路视频输入，每路录像帧数可设置 4.支持手动录像，定时录像，报警录像和动态侦测录像模式，并可程控组合各种模式，达到无人值守功能 5.支持图像遮盖功能 6.可选择支持盘满循环录像，可以设置盘满是否自动覆盖　 7.具备警前录像功能 存储功能 1.支持二块超大容量硬盘 2.可设置硬盘手动覆盖，自动覆盖，不覆盖功能 3.支持硬盘分区及RAID 4.支持硬盘的故障管理及使用管理 5.支持硬盘休眠功能，延长硬盘的使用寿命 检索回放 1.支持时间、列表、类型、精确等检索模式；支持一键检索 2.可单独对特定硬盘的数据进行列表、精确检索 3.普通、报警录像查找 4.支持单路音视频同步回放 5.回放具有快进、快退、暂停、单帧、上段、下段、段首、段尾、静音等功能 报警功能 1.四路、八路、十六个报警输入，2个报警输出 2.报警输出时间可自定义 3.可自定义报警输入的类型（无电压开关量，常开，常闭），可接接红外、震动、温感、烟感等报警装置 4.报警可手动清除或者通过遥控、网络清除 5.菜单中可设置蜂鸣器的开/关 6.具有视频遮挡、视频丢失报警、硬盘故障报警、密码出错报警、主板故障报警、移动侦测报警、报警信号输入报警等多种报警方式及报警输出联动等功能 7.支持警前预录功能 8.支持报警主机工作模式，支持防区等报警主机功能 控制功能 1.具备RS232/485接口，可实现集中控制功能。支持透明串口功能 2.具有云台控制功能，内置多种云台通讯协议。支持预置位、巡航、轨迹和辅助开关功能。通过RS485总线可对摄像机云台，镜头进行全方位控制 3.可以人工设定或者自动设定解码器地址 4.通过RS485接口进行键盘控制，一个键盘可单独分ID控制多台机器 网络功能 1.支持ADSL、DDN、LAN、WAN、DDNS等网络环境及协议。通过外接MODEM，支持电话线PSTN远程传输 2.支持网络远程视频监控，WEB浏览。支持在线升级。通过网络控制软件可控制云台、镜头/球机等 3.支持网络双向语音对讲 4.可作为网络视频服务器（NVS）使用 5.配合网络集中监控平台，可作网络视频监控（NVR）系统使用 安全管理 1.采用128位数据加密， 保障资料储存，备份，网络传输的安全性 2.分3级操作密码保护：管理者密码、使用者密码、操作者密码 3.电源开关、面板锁功能；一定时间后前面板自动锁定 4.录像资料具备水印功能 操作界面 1.类似于WINDOWS操作菜单的图形化界面，操作直观、简单、方便 2.国内首创二维操作菜单 其他功能 1.支持双码流，完美解决录像清晰度与网络带宽的矛盾 2.支持多路同时回放，单位时间回放录像信息量增加多倍 3.支持环通输出，支持矩阵接入 4.支持USB接口设备。支持鼠标操作 5.提供U盘、移动硬盘、刻录机、网络等备份方式 6.支持通过USB接口和网络智能升级 7.可以按用户需求定制操作界面 8.可以根据用户环境进行录像参数调整 9.支持断电保护功能，可以自动恢复断电前的所有录像数据和设置 10.具备遥控功能，可以通过遥控器方便地进行硬盘录像机的各种操作 11.支持中英文输入 12.支持电子时钟自动校时功能 13.支持中、英、俄文等多语种 14.支持多种显示方式的画面轮巡 15.提供详尽的日志记录 16.提供用户SDK开发包 项 目 规格与参数 视频信号 PAL制（625线，50场/秒） NTSC制（525线，60场/秒） 视频输入 复合视频：1.0V p-p/75Ω，BNC连接器×16 视频输出 复合视频：1.0V p-p/75Ω，BNC连接器×2，VGA×1 音频输入 无 音频输出 RCA×无； 报警输入 无电压触点闭合，常开或常闭，8路输入 报警输出 无电压触点闭合，常开，4路输出 报警方式 感应器输入报警；视频动态侦测报警；视频遮挡、丢失报警 网络方式 10/100M自适应以太网端口；支持LAN、WAN及ADSL动态IP联网 串 口 RS485、RS-232。支持云台、镜头控制 备份方式 支持USB、CDRW、DVDRW、及网络备份 显示分辨率 704×576；VGA:1024×768 压缩分辨率 352×288; 704×288 压缩标准 H.264 硬 盘 2块2T硬盘 电 源 DC 12V/5A 保密功能 128位数据加密＋二级口令管理 功 率 18W（不含硬盘） 环境温度 +5℃~+50℃；湿度：< 90% 贮存温度 -20℃~+70℃；湿度：< 95% 外型尺寸 宽×高×深：435×65×320mm 重 量 净重3.7Kg 毛重4.8Kg

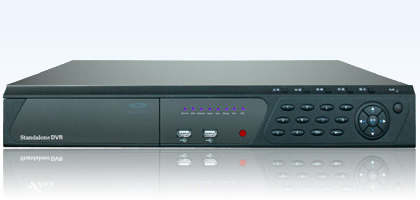

技术指标 视频 视频输入 1-24路 BNC（1V（p-p），75Ω） 视频输出 SVGA、SVIDEO/AV输出到监视器（选配） 矩阵控制 32路以上矩阵编程输出控制（选 配） 制 式 PAL/NTSC 显示方式 1、4、7、9、13、16、24多画面分割 移动侦测 1－24路任意区域动态检测 音频输入 1－24路输入与视频同步录像、回放 录像 录像帧率 25帧/路/秒、帧数可调 录像容量 每小时占硬盘容量30-200M/路 录像方式 连续录像、动态录像、传感、定时录像 压缩方式 H.264硬压缩算法 回放方式 智能检索、快进/快退/快放/慢放功能/抓帧 硬盘容量 机内可接8个硬盘（可扩充至16个以上） 备份方式 IDE/SISC活动硬盘、CD-RW、网络存储、USB设备 报警 报警输入 1-16路输入 报警方式 视频移动报警、传感器输入报警 报警输出 支持多路报警输出 控制输出 RS-485方式控制云台、镜头、灯光、雨刷等 通讯接口 网 口 10/100Mbps Ethernet接口 串 口 用于连接解码器、报警控制器等系统设备 并 口 连接打印机 USB 口 前置USB口，用于备份录像资料，方便快捷 特别功能 系统恢复 引进美国最新D-Bsmart技术，实现“一键恢复功能” 系统备份 超级用户保留备份系统接口。 网络传输 最新支持广域网动态IP。支持单IP地址多端口独立。 自动运行 无需另加设备，实现定时自动开、关机 用户管理 可以针对普通用户，锁定WINDOWS 窗口键、CTRL+ALT+DEL键、使普通用户无法操作WINDOWS系统。 出厂规格 电 源 AC-220V-230V 湿 度 15%-80% 尺 寸 482(W)×177(H)×577(D)mm 重 量 22kg（标准配置

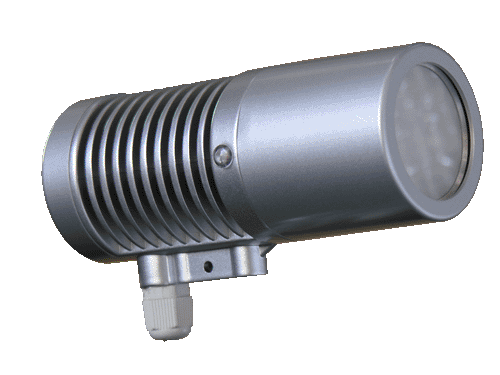

型号： HV-100CE 特点： 产品类别 阵列红外光源 产品名称 HV-100CE 产品特点 单一筒型红外光源 2800mW@ 850nm 高集成阵列发光芯片LED Array； 筒形设计，方便答配传统枪机使用； 独立散热设计，散热效果好； 光线均匀，发光角度可选； 光电转换效率高；室内,室外型 可选DC+12V/AC24V供电 零照度时高质量的清晰画面及同类产品过去无法达到的超长监控距离。 单一桶形红外光源，2800mW@ 850nm，室内/室外型，外置开关电源，40 – 60m，15°半功率角透镜 产品图样 电源 可选DC12V/AC24V供电 功耗 10W 红外光输出功率 2，800mW 红外光半功率角 15° 红外光波长 850nm 工作温度 -20°C to +60°C 尺寸 Φ60mm X 154mm 重量 100g

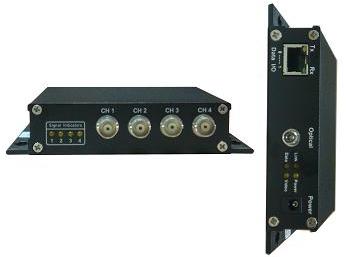

规格 视频参数 ● 视频通道： 4路(全配置) ● 视频带宽： 0–6.5MHz ● 微分增益： < 1% （典型值） ● 微分相位： < 0.8° （典型值） ● 场 倾 斜： < 0.5% （最大值） ● 信 噪 比： > 67dB ● 输入/输出阻抗： 75Ω （非平衡） ● 输入/输出电压： 1.0Vpp（典型值） 光学参数 ● 传输波长： 1310nm/1550nm ● 光 接 口： ST /FC/ PC ● 发射光功率： -10dB ● 接收灵敏度： -28dB ● 光学动态范围： 20dB ● 光学允许最大链损： 18dB 数据参数 ● 数据通道： 1路 ● 数据接口： RS232/RS422/RS485（可选） ● 数据速率： 0–100Kbps ● 误 码 率： < 10-9 技术指标 ● 工作温度： -10℃ - +50℃ ● 工作湿度： 0 - 95% （无冷凝） ● 功 耗： 3.8W @ DC5V ● 外型尺寸： 175mm（长），150mm（宽），30mm（高） ● 重 量： 350g ● 平均无故障工作时间 （MTBF）：大于10万小时 定货信息 HV8543-T 光接收机 HV8543-R 光接收机

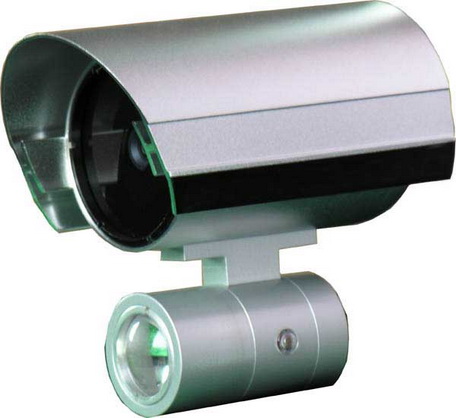

型号： HV-2205SD/SG/SH 特点： 阵列红外夜视一体机 Φ4桶型LED Array红外光源 可选2.8mm\4mm\6mm\8mmIR镜头 1800mW@850nm,45°半功率角/90°全功率角 识别面貌距离5-20，红外可视距离20-30m 型号 HV-2205SD HV-2205SG HV-2205SH 成像器件 1/3" Color Sony CCD 水平解析度 420 TV lines 480TV lines 520TV lines 信号系统 NTSC / PAL 镜头安装 CS接口 同步 Internal/External Auto-switch γ 可调 0.45 电子快门 1/60-1/100,000sec (NTSC), 1/50-1/100,000sec (PAL), automatic control 背光补偿 On/Off 镜头规格 可选2.8mm,4mm, 6mm, 8mmIR镜头（默认6mm） 镜头光圈驱动 Video/DC驱动 白平衡 ATW/AWC 选择 信噪比 大于50dB 最低照度 0.02Lux/F1.2, 0Lux/IR on 视频输出 1.0V(p-p)， 75Ω，BNC接口 红外光输出功率 1800mW 红外光半功率角 45° 红外光全功率角 90° 红外光波长 850nm 电源 +12VDC 2A 功耗 5.2W 防护等级 IP-66 工作温度 -20°C to + 50°C 产品尺寸(mm) 129 x 116.3 x 73.7 外包装尺寸(mm) 204 x 159 x 118 净重(kg) 0.6 毛重(kg) 0.8 其它 可选万向支架
