详细介绍 1 概述本使用手册使用于本系列1—8路电话业务光端机。本使用手册对电话业务光端机的技术特点、工作环境、安装、连接、调试、使用日常维护等方面作了详细介绍。§1.1 功能PCM电话光端机设备是我公司自主开发的专用集成电路研制生产的PCM电话业务产品。该设备以大规模集成电路和可编程逻辑芯片为核心，构成话路口(FXS)、交换口(FXO)、以太网等多种接口的PCM综合接入产品。PCM电话设备是在一条光纤上传输最多传输8路电话，1路（以太网数据）的传输设备。设备采用标准桌面型机壳。外形简洁、美观。外部供电为交流220V供电。§1.2 主要特点n 工业级设计、SMT工艺n 线路接口方式：光纤接口n 用户接口多样，1路10/100BASE-T自适应以太网接口、4-8路电话接口(普通的FXO、FXS;热线电话，磁石电话等)；n §1.3 参数及指标n 光纤接口类型：FC传输距离0~20Km(单模光纤,标准型) 0~60Km(单模光纤,长距型) 0~120Km(单模光纤,超长距型)光线路速率：155MHZ光发送功率： 不小于-14dBm（LED）光检测器: PIN/FET光接收灵敏度: 优于-36dBm (Pe=1′10-10)光连接器： FC型连接器Ø 电话接口用户端为二线电话接口（FXS），局端为交换机用户线接口（FXO）或热线电话磁石电话等。PCM 编码, 音频传输特性符合ITU-T G.712、G.714建议电话接口：RJ11Ø LAN接口10/100BASE-T RJ45接口连接器： RJ45过滤和转发速率达每秒15，000帧256帧的缓冲器10，000MAC地址局域网表自动学习和更新功能§2.2工作状态指示灯从右到左面分别为PWR 电源工作指示（红色）LINK光链路指示灯,开机时灯熄灭，光纤链路连上时灯亮。1-8为每路电话指示灯，电话不摘机时灯为灭，电话摘机时灯为亮。 §2.4设备后面板接线端子如上图所示u OPT 光纤接口uDC5V 外置电源接口电源：用户端 DC5V 1A 局端 DC5V 1A 第三章 安装步骤开箱，根据装箱清单清点箱内设备及配件的型号、数量是否正确1)首先在局端把要延伸的电话用话机试打入或拨出，确保局端电话工作正常，然后接到PCM设备局（FXO）端侧2)正确连接光纤3)接通电源，设备正常工作时，PWR指示灯应亮其它灯熄灭。 典型应用

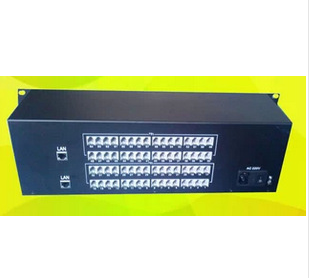

64路语音光纤收发器--PCM电话光端机 第1章概述本设备是2U紧凑型PCM复用设备，它将FXS、FXO、E&M、磁石等话音信号和RS232等数据、以太网等复用到光线路上进行传输。该设备采用模块化设计，集成度高，配置灵活，适合电力、银行及电信运营商等用户的组网需要，是高性价比的设备。 第2章产品特点◆ 采用模块化设计，集成度高,性能稳定可靠◆提供60个插槽，支持FXS/FXO、E&M、磁石、热线等音频接口及RS232等数据接口◆设备容量：60路FXS/FXO + 1路E1 + 2路100M以太网60路RS232+ 1路E1 + 2路100M以太网16*E&M +28路FXS/FXO(或RS232)+ 1*E1 + 2路100M以太网支持来电显示群路接口：E1或光接口可选提供2路以太网数据（标配1路100M以太网，第2路接口有效）当群路接口为光接口时，可提供2路100M线速、物理隔离的以太网完善的状态显示，便于维护管理标准19英寸2U设备 第3章技术指标E1接口接口码型： HDB3码线路速率： 2.048Mbp/s±50ppm接口阻抗： 75Ω /非平衡，120Ω /平衡物理接口： BNC(75Ω)/RJ45(120Ω)标准： ITU-T G.703、G.704抖动特性： 满足G.704和G.823光接口光线路速率: 330 Mb/S光线路编码: mBnB光接收灵敏度优于-34dBm连接器：FC/SC传输距离：40Km/60Km/80Km可选支持远端断电检测功能FXS/FXO接口阻抗:200Ω+680Ω||0.1μF（FXO） 200Ω+560Ω||0.1μF（FXS）频率特性:300～3400Hz(-0.6～+3dB)物理接口:RJ45 E&M接口二线/四线可选阻抗：600Ω（二线），小于10Ω（四线输出），大于10K(四线输入)AD增益：+14dB（可调）DA增益：+4 dB（可调）物理接口：RJ45(1路E&M使用两个RJ45)以太网接口 支持IEEE 802.3/802.3u支持10/100M自适应，全双工，半双工自适应支持交叉线直通线自适应传输速率：当群路接口为E1接口时，第2个E1用于传输以太网,速率为为N×64 Kb/S（N=1--31） 当群路接口为光接口时，可提供2路100M线速、物理隔离的以太网物理接口：RJ45RS232接口每卡提供2路RS232数据物理接口：RJ45速率：300～19200B/S话音编码及信令方式 16时隙随路信令，符合ITU-T G.732 A率PCM编码，每话路64Kb/S,符合ITU-T G.711供电 -48V DC(-36～-72V)或220V AC(165～265V)可选 整机功耗：小于30W机械结构19英寸2U 告警指示灯说明OA: 收光告警。收光告警时，红灯亮。群路接口为E1时，常灭FAL: 帧失步告警，当本端设备帧失步时，红灯亮RA: 对局告警。当对端设备帧失步时，红灯亮。2M1: E1业务输入指示。当E1输入信号正常时，对应的绿指示 灯亮；当无E1信号输入时，对应的绿指示灯灭。2M2: 业务板连接只是灯，60路正常时此绿指示灯亮。1～60:话路摘挂机/数据收发指示。对于FXS/FXO,摘机时，相应的路的指示灯亮，挂机时灭。对于RS232数据，当同时有数据收发时，相应路的指示灯闪烁；当只有收或只有发数据时，相应路的指示灯常亮，当既无收也无发数据时，相应路的指示灯熄灭。LNK: 以太网连接及数据收发指示。当以太网接口连接正常时，此灯 常亮，当有数据收发时，此灯闪烁。SPD: 以太网接口10M/100M指示，亮为100M，灭为10MCPU: CPU工作及远端设备掉电检测指示灯。正常工作时闪烁；常亮 表示对端设备掉电。PW: 电源指示灯，正常时亮（绿）CPU1: （31-60）CPU1工作及远端设备掉电检测指示灯。正常工作时闪烁；亮 表示对端设备掉电。PW1: （31-60话路）电源指示灯，正常时亮（绿） 第三章 安装步骤 开箱，根据装箱清单清点箱内设备及配件的型号、数量是否正确 1)首先在局端把要延伸的电话用话机试打入或拨出，确保局端电话工作正常，然后接到PCM设备局（FXO）端侧 2)正确连接光纤 3)接通电源，设备正常工作时，PWR指示灯应亮其它灯熄灭。 典型应用
详细介绍1路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。该数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。产品特点★ 小型独立结构,可以集中管理到14槽机架★ 8/10位数字编码及无压缩式视频传输★ 支持任何高分辩率视频信号★ 自动兼容PAL、NTSC、SECAM视频制式★ 支持视频无损再生中继，使视频传输可达200公里以上★ 支持先进的SNMP网管标准，实现远程视频网管★ 电源和光纤链路、数据状态指示的LED可监视系统的运行状况★ 工业级设计，模块化设计使设备可靠灵活 适用环境★ 城市智能交通监控系统（ITS）、平安城市★ 高速公路监控系统、电子道路监控、抓拍系统★ 大型厂矿企业安防监控系统、网络多功能系统★ 远程多媒体教学/校园监控、电视会议系统★ 长距离广播电视、高质量视音频传输系统★ 楼宇对讲、军事通信 、军事监控 视频特性★视频接口形式：BNC★视频输入/输出阻抗: 75Ω(非平衡)★视频输入/输出电压:典型1Vpp(峰-峰值),最大1.2Vpp★视频带宽: 10MHz★视频采样：15MHz高速采样★视频数码位宽: 10/12位(比特)★微分增益:（10%-90%APL）DG
详细介绍2路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。该数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。产品特点★ 小型独立结构,可以集中管理到14槽机架★ 8/10位数字编码及无压缩式视频传输★ 支持任何高分辩率视频信号★ 自动兼容PAL、NTSC、SECAM视频制式★ 支持视频无损再生中继，使视频传输可达200公里以上★ 支持先进的SNMP网管标准，实现远程视频网管★ 电源和光纤链路、数据状态指示的LED可监视系统的运行状况★ 工业级设计，模块化设计使设备可靠灵活 适用环境★ 城市智能交通监控系统（ITS）、平安城市★ 高速公路监控系统、电子道路监控、抓拍系统★ 大型厂矿企业安防监控系统、网络多功能系统★ 远程多媒体教学/校园监控、电视会议系统★ 长距离广播电视、高质量视音频传输系统★ 楼宇对讲、军事通信 、军事监控 视频特性★视频接口形式：BNC★视频输入/输出阻抗: 75Ω(非平衡)★视频输入/输出电压:典型1Vpp(峰-峰值),最大1.2Vpp★视频带宽: 10MHz★视频采样：15MHz高速采样★视频数码位宽: 10/12位(比特)★微分增益:（10%-90%APL）DG
详细介绍4路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。该数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。产品特点★ 小型独立结构,可以集中管理到14槽机架★ 8/10位数字编码及无压缩式视频传输★ 支持任何高分辩率视频信号★ 自动兼容PAL、NTSC、SECAM视频制式★ 支持视频无损再生中继，使视频传输可达200公里以上★ 支持先进的SNMP网管标准，实现远程视频网管★ 电源和光纤链路、数据状态指示的LED可监视系统的运行状况★ 工业级设计，模块化设计使设备可靠灵活 适用环境★ 城市智能交通监控系统（ITS）、平安城市★ 高速公路监控系统、电子道路监控、抓拍系统★ 大型厂矿企业安防监控系统、网络多功能系统★ 远程多媒体教学/校园监控、电视会议系统★ 长距离广播电视、高质量视音频传输系统★ 楼宇对讲、军事通信 、军事监控 视频特性★视频接口形式：BNC★视频输入/输出阻抗: 75Ω(非平衡)★视频输入/输出电压:典型1Vpp(峰-峰值),最大1.2Vpp★视频带宽: 10MHz★视频采样：15MHz高速采样★视频数码位宽: 10/12位(比特)★微分增益:（10%-90%APL）DG
详细介绍8路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。该数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。产品特点★ 小型独立结构,可以集中管理到14槽机架★ 8/10位数字编码及无压缩式视频传输★ 支持任何高分辩率视频信号★ 自动兼容PAL、NTSC、SECAM视频制式★ 支持视频无损再生中继，使视频传输可达200公里以上★ 支持先进的SNMP网管标准，实现远程视频网管★ 电源和光纤链路、数据状态指示的LED可监视系统的运行状况★ 工业级设计，模块化设计使设备可靠灵活 适用环境★ 城市智能交通监控系统（ITS）、平安城市★ 高速公路监控系统、电子道路监控、抓拍系统★ 大型厂矿企业安防监控系统、网络多功能系统★ 远程多媒体教学/校园监控、电视会议系统★ 长距离广播电视、高质量视音频传输系统★ 楼宇对讲、军事通信 、军事监控 视频特性★视频接口形式：BNC★视频输入/输出阻抗: 75Ω(非平衡)★视频输入/输出电压:典型1Vpp(峰-峰值),最大1.2Vpp★视频带宽: 10MHz★视频采样：15MHz高速采样★视频数码位宽: 10/12位(比特)★微分增益:（10%-90%APL）DG
详细介绍16路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。该数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。产品特点★ 小型独立结构,可以集中管理到14槽机架★ 8/10位数字编码及无压缩式视频传输★ 支持任何高分辩率视频信号★ 自动兼容PAL、NTSC、SECAM视频制式★ 支持视频无损再生中继，使视频传输可达200公里以上★ 支持先进的SNMP网管标准，实现远程视频网管★ 电源和光纤链路、数据状态指示的LED可监视系统的运行状况★ 工业级设计，模块化设计使设备可靠灵活 适用环境★ 城市智能交通监控系统（ITS）、平安城市★ 高速公路监控系统、电子道路监控、抓拍系统★ 大型厂矿企业安防监控系统、网络多功能系统★ 远程多媒体教学/校园监控、电视会议系统★ 长距离广播电视、高质量视音频传输系统★ 楼宇对讲、军事通信 、军事监控 视频特性★视频接口形式：BNC★视频输入/输出阻抗: 75Ω(非平衡)★视频输入/输出电压:典型1Vpp(峰-峰值),最大1.2Vpp★视频带宽: 10MHz★视频采样：15MHz高速采样★视频数码位宽: 10/12位(比特)★微分增益:（10%-90%APL）DG
详细介绍32路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。该数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。产品特点★ 小型独立结构,可以集中管理到14槽机架★ 8/10位数字编码及无压缩式视频传输★ 支持任何高分辩率视频信号★ 自动兼容PAL、NTSC、SECAM视频制式★ 支持视频无损再生中继，使视频传输可达200公里以上★ 支持先进的SNMP网管标准，实现远程视频网管★ 电源和光纤链路、数据状态指示的LED可监视系统的运行状况★ 工业级设计，模块化设计使设备可靠灵活 适用环境★ 城市智能交通监控系统（ITS）、平安城市★ 高速公路监控系统、电子道路监控、抓拍系统★ 大型厂矿企业安防监控系统、网络多功能系统★ 远程多媒体教学/校园监控、电视会议系统★ 长距离广播电视、高质量视音频传输系统★ 楼宇对讲、军事通信 、军事监控 视频特性★视频接口形式：BNC★视频输入/输出阻抗: 75Ω(非平衡)★视频输入/输出电压:典型1Vpp(峰-峰值),最大1.2Vpp★视频带宽: 10MHz★视频采样：15MHz高速采样★视频数码位宽: 10/12位(比特)★微分增益:（10%-90%APL）DG
详细介绍HDCVI光端机是专为长距离光纤传输HDCVI高清复合视频而设计，采用自主研发的非压缩数字光电转换技术，使用光纤点对点传输百万像素级高清视频，实现无延时、高可靠性的视频传输。单根光纤可同时传输1~8路HDCVI高清复合视频。 HDCVI光端机支持1280H与1920H两种高清视频格式，支持1280×720和1920×1080两种分辨率，25、30、50、60四种帧率，1280H/25f、1280H/30f、1280H/50f、1280H/60f、1920H/25f、1920H/30f六种高清格式。光学特性：波长1310nm&1550nm光功率 -8~ -3dBm / -3~+2dBm光纤类型50/125um多模，62.5/125um 多模，9/125um单模接收机灵敏度-22dBm光学接口FC、ST 、SC (可选)传输距离0~500M(多模) / 0~40KM(单模)视频参数：发送端输入电平>500mVp-p接收端输出电平1Vp-p输入输出阻抗75欧接收端上升、下降时间
HDCVI光端机是专为长距离光纤传输HDCVI高清复合视频而设计，采用自主研发的非压缩数字光电转换技术，使用光纤点对点传输百万像素级高清视频，实现无延时、高可靠性的视频传输。单根光纤可同时传输1~8路HDCVI高清复合视频。 HDCVI光端机支持1280H与1920H两种高清视频格式，支持1280×720和1920×1080两种分辨率，25、30、50、60四种帧率，1280H/25f、1280H/30f、1280H/50f、1280H/60f、1920H/25f、1920H/30f六种高清格式。光学特性：波长1310nm&1550nm光功率 -8~ -3dBm / -3~+2dBm光纤类型50/125um多模，62.5/125um 多模，9/125um单模接收机灵敏度-22dBm光学接口FC、ST 、SC (可选)传输距离0~500M(多模) / 0~40KM(单模)视频参数：发送端输入电平>500mVp-p接收端输出电平1Vp-p输入输出阻抗75欧接收端上升、下降时间
