创新通用奔腾系列三辊闸系列产品性能优良、质量上乘;电气控制线路先进，运用了数字技术、单片机技术;机械构造合理,具有低噪声、运行平稳、坚固耐用、性能可靠等特点。请通读本文，因为其中的信息可让您了解奔腾系列桥式三辊闸的安装指南,以确保三辊闸正常使用。

　　奔腾系列桥式三辊闸安装说明：

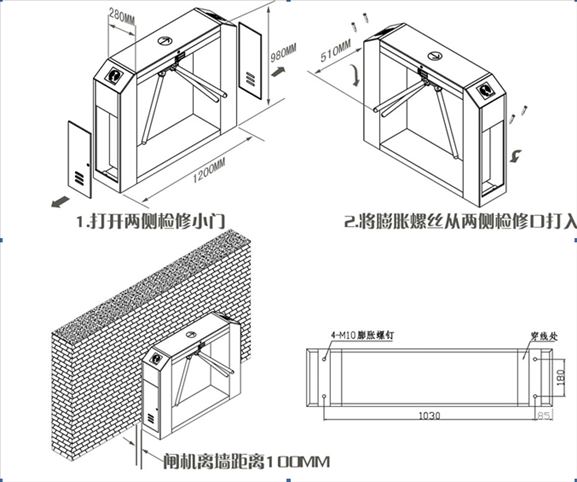

　　一、打开三辊闸的左右两边的检修小门，可以看到用于固定三辊闸的四个螺丝孔：Ø10mm×4 用膨胀螺丝固定即可，如图：

　　二、三辊闸接线

　　● 按三辊闸接线图接好设备电源线(220V电压接入空气开关上)

　　● 如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等)则需要把控制系统输出信号线接入接线排的4(IN)、5(GND) 、6(OUT) ，5(OUT)是公共端

　　● 如需用手动按钮控制闸机，则将出厂原配的小按钮线延长即可。

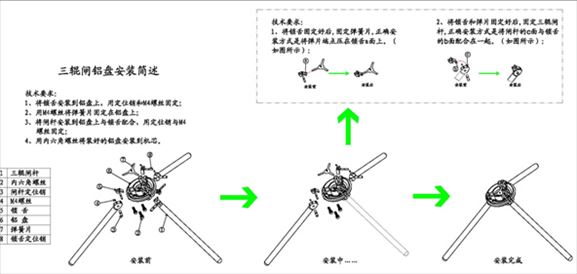

　　三、闸杆的装配

　　1、将锁舌安装到铝盘上，用定位销和M4螺丝固定;

　　2、用M4螺丝将弹簧片固定在铝盘上;

　　3、将闸杆安装到铝盘上与锁舌配合，用定位销与M4

　　螺丝固定;

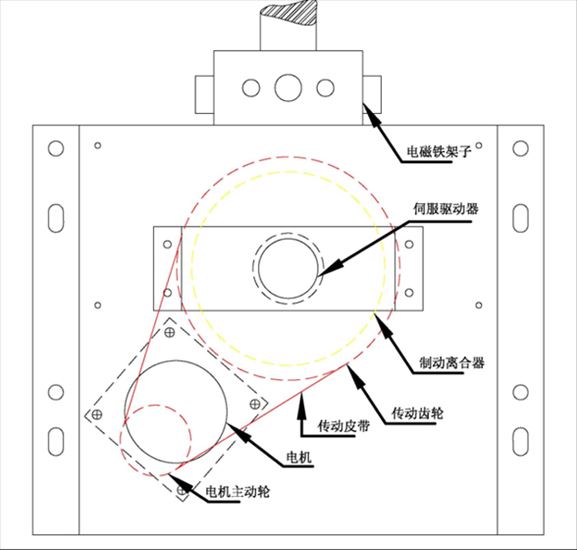

　　4、用内六角螺丝将装好的铝盘安装到机芯。

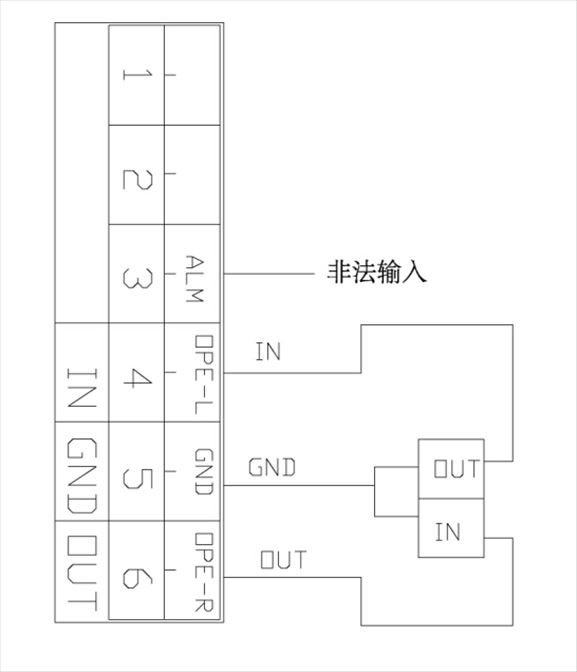

　　四、闸机控制信号的接入

　　三辊闸可接收2种信号工作：一是无源开关信号;二是RS485电平信号。

　　1、开关信号的接入：

　　闸机可以接受门禁管理系统、指纹管理系统、消费管理系统、手动按钮等所有无源开关信号。

　　2、RS485电平信号的接入：

　　如果用RS485电平信号来控制闸机工作，则需要我们公司提供三辊闸的通讯协议由你们工程师来编写、开发。

　　五、闸机上电：

　　上电前，应仔细检查闸机主板的各个接线端，是否有松动，确保机械部分没有卡死，运转灵活，设备是否已可靠接地，是否存在短路现象等，确认无误后方可上电。
