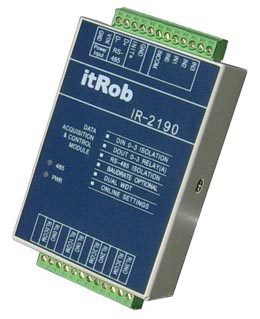

产品简介：       IR-2190是一款分布式远程工业数据采集与控制开关量I/O模块，包含4路隔离开关量输入和4路继电器输出，通讯接口为RS-485接口，可广泛应用于各种工业测量与控制系统中。控制主机或主控制器通过RS-485总线与IR-2190模块进行通讯，可实现对工业现场的开关量信号的采集，并将开关量信号反馈回（通过RS-485）主控计算机；同时，主控计算机可将控制命令发送（通过RS-485）给IR-2190模块，以实现开关量信号的输出，从而实现对现场继电器、开关等的控制。      本模块同时支持两种通信协议---IRASCII协议和ModbusRTU协议。其中IRASCII协议还包括带检验和和不带检验和两种方式。      IRASCII协议与研华公司的亚当协议以及弘格公司的DCON协议相兼容，其通用指令集兼容于NuDAM、ADAM等模块，可与采用相同协议的其他厂家的数据采集模块挂在同一个RS-485总线上，便于计算机统一编程。      ModbusRTU协议是当前工业领域的国际标准，也是基于RS-485总线的使用最广泛的协议，可以与同样采用ModbusRTU协议的其它设备挂接在同一个RS-485系统中，这无疑给产品的通用性以及系统的可扩展性带来最大的便利。 产品特点： ◆ 支持双协议，IRASCII协议与ModbusRTU协议，这两种协议都是目前分布式数据采集与控制系统中使用非常广泛的协议。 ◆ RS-485接口具备防雷和光电隔离双重保护功能，使产品工作更加安全可靠。 ◆ 输出通道为4路功率继电器(A型)输出，可以直接驱动功率较大的设备，如电灯、电动机、功率开关等设备。 ◆ 提供485（通讯状态）指示灯和Power（电源）指示灯，方便用户查看模块工作状态。 ◆ 内置双看门狗功能（硬件看门狗和通信看门狗），使系统更加安全可靠。 硬件看门狗：监视模块工作状态，当电源或模块硬件不稳定导致程序出现故障时会自动复位模块CPU。 通信看门狗：监视RS-485网络或控制主机的通讯状态，当主机故障导致通讯停止时，模块自动输出安全值。 ◆ 支持对脉冲输入信号的锁存功能功能，可以应用于安防报警系统中实现对报警信号的采集。 ◆ 模块支持在线设置，用户可通过RS-485对模块的工作参数进行设置。所有的设置参数全部保存于模块内部的EEPROM中，与那些需要打开产品外壳来通过跳线进行设置产品相比 更加简单、方便。 ◆ 提供485（通讯状态）指示灯和Power（电源）指示灯，方便用户查看模块工作状态。 ◆ 本产品采用合金外壳，坚固耐用，也具备良好的防电磁干扰特性。 ◆ 安装方式即可以选择标准DIN导轨式安装，也可以选择采用螺丝固定的壁挂式安装方式，具体方式由用户在购买产品时指定。 性能指标： ◆ 输入通道： 输入通道数量：4路 隔离方式：单端隔离 隔离电压：3000Vrms 数字电平0：最大1Vmax 数字电平1：+4V～30V 输入阻抗：3K ohms ◆ 输出通道： 输出通道数量：4路 输出通道类型：继电器（A型常开） 继电器触点容量：5A@250VAC，5A@30VDC 浪涌电压：4000V 吸合时间：6ms MAX 释放时间：3ms MAX 最小无故障时间：10^5 ops ◆ 通讯口RS-485： 接口信号：D+、D-（两线半双工） 通讯速率（单位：bps）：1200、2400、4800、9600、19200、38400、57600、115200，用户可通过命令设置模块的通讯波特率。 防雷保护启动电压：7～8V 防雷保护容量：600W 光电隔离保护：3000Vrms 带载点数：一条RS-485总线可最多挂接32个模块，如果用户使用的模块数量超过32个，可通过RS-485中继器（如IR-1301S）或RS-485分配器（如IR-1305A）来扩展RS-485网络。 当IR-2190的通信协议为IRASCII时支持的最多模块数量为256个。 当IR-2190的通信协议为ModbusRTU时支持的最多模块数量为247个。 ◆ 通讯协议：支持双协议，IRASCII协议和ModbusRTU协议。 ◆ 功耗：2.2W ◆ 输入电源电压：+9V～+30VDC ◆ 温度：-20℃～70℃ ◆ 湿度：5%～90% 无冷凝 ◆ 安装方式：标准DIN导轨卡装或壁挂式安装（由用户在购买产品时指定） ◆ 体积/尺寸：（参见说明书）
