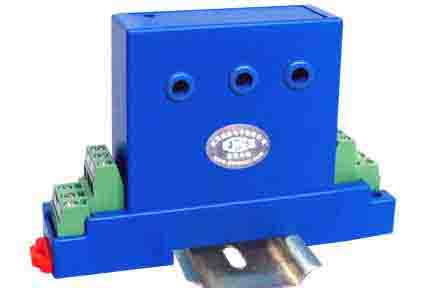

本产品采用特制隔离模块，对电网和电路中的交流电流进行实时测量，本产品把3路单相电路内容，组装在一只产品外壳之中，具有体积小、高精度、高隔离、宽频响、低漂移、功耗低、温度范围宽等特点。本产品采用卡装式结构，结构紧凑，安装方便，适用于电力系统3相电路的实时检测。 主要特点： ●安装，接线方便 ●新型电磁隔离 ●交流电流测量 ●高精度变送 ●高可靠，低漂移 ●微功耗 ●阻燃外壳 1A～8A三相电流组合传感器选型表及基本参数： 产品型号 JLT3I411U37 JLT43I412U31 JLT43I414U31 输入范围 1A…8A 1A…8A 1A…8A 输出规格 0…3.5V / 0…5V 0…5V 0…20mA /4…20mA 输出特性 跟踪电压 平均电压 平均电流 精度等级 < 0.2% < 0.5 % < 0.5 % 负载能力 5mA 5mA 6V 响应时间 < 15μs < 300ms < 300ms 温度漂移 100ppm/℃ 250ppm/℃ 350ppm/℃ 供电电源 ±12Vdc（±15Vdc） +12Vdc（+24Vdc） +12Vdc（+24Vdc） 静态功耗 8mA 6mA 0-20mA:11mA /4-20mA:14mA 安装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 备注 更多型号请来电咨询

电流传感器的初、次级之间是绝缘的，具有高精度、无位置误差；可用于测量直流、交流和脉冲电流的精密测量。   电参数     JLK-4     JLK-4   额定输入电流 10 20 50 75 100 200 300 A 测量电流范围 30 60 150 225 300 450 450 A 额定输出电压     4±0.2% V 电源电压     ±15 ±5% V 失调电压     ±15 mV 磁失调电压     ±15 mV 失调电压漂移 ≤±1.0   ≤±0.5 mV/℃ 线性度     ≤0.2 %FS 响应时间     ≤3 μS 绝缘电压 DC3000V 50HZ,1min   2.5 KV 工作温度     -40～+85 ℃ 储存温度     -55～+125 ℃

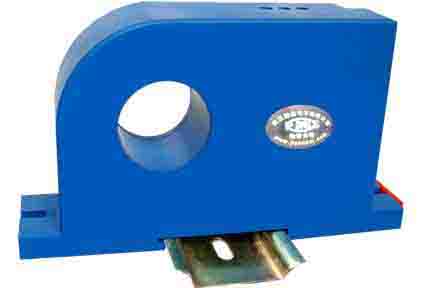

可以测量直流电流及差流（漏电流）信号；电脑老化技术、100%热老化处理及高温工作温漂检测，保证良好的长年工作稳定性；适应你的个性要求，可以选择电压输出或电流输出方式、±12—15V、±5V或单电源供电方式，设置输出钳位限制；φ50mm、φ85mm大口径产品，质量同样优越. 典型应用： 直流电源系统绝缘在线监测及选线系统，直流小信号隔离测量。 技术参数： 额定输入：（DC）10mA、20mA、50mA、100mA、1A、2A、5A 额定输出：±2.5V、±5V or 4—20mA、±20mA（DC） 工作电压：±12～15V（DC) 工作电流：12mA+输出电流（DC） 线性度：1% 精确度：1% 零点输出温度漂移：100ppm/℃ 250ppm/℃ max 绝缘耐压：2000V/50Hz/1 min 工作温度：-10℃—70℃ 工作温度：-40℃—70℃

采用新型电磁隔离，无需辅助电源，高可靠，低价位  ●线性范围：5%~120%标称值输入 ● 额定输入：1V ~ 1000V                            ●隔离电压：>2.5kV(DC),1分钟 ● 额定输出：0~10V或0~50mA                       ●频率响应：25Hz~5kHz,特别适合于工频交流采样 ●  比差非线性度：±0.1%                            ●额定环境温度：-10℃~+70℃ ●    工频相差：±5分                                   ●过载能力：2倍标称输入，可持续                   JLPT                                          ● 采用新型电磁隔离，无需辅助电源，高可靠，低价位    ●线性范围：5%~120%标称值输入 ● 额定输入：1mA ~ 800A                  ●隔离电压：>2.5kV(DC),1分钟 ● 额定输出：0~10V或0~50mA           ●频率响应：25Hz~5kHz,特别适合于工频交流采样 ●  比差非线性度：±0.1%                    ●额定环境温度：-10℃~+70℃ ●    工频相差：±5分                           ●过载能力：30倍标称输入，持续5S

霍尔电流传感器是应用霍尔效应原理的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 特点： ①应用霍尔原里的开环电流传感器②输出为电压信号③体积小④无插入损耗 应用： ①交流变频调速，伺服电机②不间断电源③开关电源④电池电源⑤电焊机电源⑥通信电源 连接与调节： 1脚：正电源（+15V）  2脚：负电源（-15V）3脚：输出信号(output) 4脚：电源地 GIN幅度调节 OFS 零点调节当测量电流沿传感器箭头方向时输出信号为正。         △电学参数 (Ta＝25℃)                                                                    型号           参数  事项 JLK-6 100E JLK-6 200E JLK-6 300E JLK-6 400E JLK-6 500E  额定输入电流 (A) 100 200 300 400 500  测量输出范围（A） 0~200 0~400 0~600 0~800 0~1000  输出电压（V）  0 ~ ±4 ± 1%  电源电压（V） ±12V ~ ±15V DC  失调电压（mV） ±30mV ±15 失调电压漂移（mV/℃） ≤ 1  线性度（%/FS） ≤ 1  响应时间（uS） < 7   绝缘电压                                                          2.5KV / 50Hz / 1min  工作温度               C档 0~75℃        E档 -40~85℃  储存温度 C档 -40~85℃       E档 -55~125℃

霍尔电流传感器是应用霍尔效应原理的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 特点： ①应用霍尔原里的开环电流传感器②输出为电压信号③体积小④无插入损耗 应用： ①交流变频调速，伺服电机②不间断电源③开关电源④电池电源⑤电焊机电源⑥通信电源 连接与调节： 1脚：正电源（+15V）  2脚：负电源（-15V）3脚：输出信号(output) 4脚：电源地 GIN幅度调节 OFS 零点调节当测量电流沿传感器箭头方向时输出信号为正。         △电学参数 (Ta＝25℃)                                                                    型号           参数  事项 JLK-6 100E JLK-6 200E JLK-6 300E JLK-6 400E JLK-6 500E  额定输入电流 (A) 100 200 300 400 500  测量输出范围（A） 0~200 0~400 0~600 0~800 0~1000  输出电压（V）  0 ~ ±4 ± 1%  电源电压（V） ±12V ~ ±15V DC  失调电压（mV） ±30mV ±15 失调电压漂移（mV/℃） ≤ 1  线性度（%/FS） ≤ 1  响应时间（uS） < 7   绝缘电压                                                          2.5KV / 50Hz / 1min  工作温度               C档 0~75℃        E档 -40~85℃  储存温度 C档 -40~85℃       E档 -55~125℃

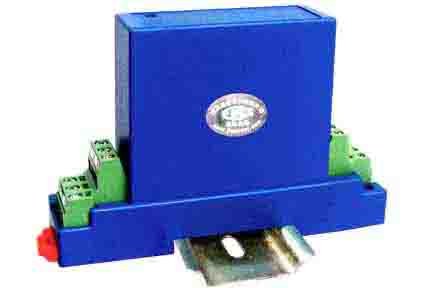

本产品为一种工频频率信号检测隔离传感器、采用的是光耦隔离方式，能将输入的频率信号隔离转换成0-5V、0-20mA和4-20mA等标准信号输出，输入为工频信号，其幅值可以达到1000Vpp，本产品为两隔离方式，即输入和输出、辅助电源之间隔离。该产品具备了高精度、高隔离、低漂移、响应快、宽温度范围、安装简单等优点，能够广泛应用于通讯、电力、铁路、工业控制等领域。 型号： JLF 负载能力： 电压输出≤2KΩ 电流输出≤300Ω 输入范围： 45～55Hz(0-500V)、 45～65Hz(0-500V) 响应时间： ≤200 mS 输出类型： 5V、4-20mA、0-20mA、 辅助电源： +12V或+15V或+24V或AC220V 精度等级： 0.5级 静态功耗： 电压输出≤400 mW、电流输出≤450 mW 产品特性表 主型号 隔离原理 隔离耐压 响应时间 过载能力 静态功耗（mW） 安装方式 Vz,Vd,Vg,Iz输出 Iy输出 JLF 光 电 ≤2500VDC ≤200mS 2倍1秒10次 400 450 导轨式或螺钉

本产品采用特制隔离模块，对电网和电路中的交流电压进行实时测量，具有高精度、高隔离、宽频响、低漂移、低功耗、温度范围宽、抗干扰能力强等特点。本产品采用卡装式结构，端子接线，安装方便，适用于电源设备、电力网监测自动化系统、工控监测系统、铁路信号系统等。   主要特点： ●电磁隔离 ●交流电压测量 ●高精度变送 ●高可靠，低漂移 ●微功耗 ●阻燃外壳 ●安装，接线方便 10V～1000V交流电压传感器选型表及基本参数： 产品型号 JLT-3U JLT-3U JLT-3U JLT-3U JLT-3U JLT-3U JLT-3U 1 输入范围 10V…1000V 10V…1000V 10V…1000V 10V…1000V 10V…1000V 10V…1000V 10V…1000V 输出规格 0…3.5V / 0…5V 0…5V / 0…10V 0…20mA /4…20mA 0…5V /0…10V 0…20mA /4…20mA 0…5V /0…10V 0…20mA /4…20mA 输出特性 跟踪电压 平均电压 平均电流 平均电压 平均电流 真有效电压 真有效电流 精度等级 < 0.1 % < 0.2% < 0.5 % < 0.2% < 0.5 % < 0.2% < 0.2% 负载能力 5mA 5mA 6V 5mA 6V 5mA 6V 响应时间 < 15μs <  300ms < 300ms < 300ms < 300ms < 100ms < 100ms 温度漂移 150ppm/℃ 50ppm/℃ 300ppm/℃ 350ppm/℃ 350ppm/℃ 50ppm/℃ 50ppm/℃ 供电电源 ±12Vdc（±15Vdc） +12Vdc（+24Vdc） +12Vdc（+24Vdc） 220Vac 220Vac +12Vdc（+24Vdc） +12Vdc（+24Vdc） 安装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 采用35mmDIN卡轨装 备注 更多型号请来电咨询。
