DR M 2P...两极电涌保护器，由底座和插入式模块组成   型号 DR M 2P 255 DR M 2P 255 FM 货号 953 200 953 205 SPD 依据 EN 61643-11 3 级 3 级 SPD 依据 IEC 61643-1/-11 III 级 III 级 交流标称电压UN 230 V 230 V 交流最大持续工作电压UC 255 V 255 V 直流最大持续工作电压UC 255 V 255 V 标称负载电流IL 25 A 25 A 标称放电电流 (8/20 us) In 3 kA 3 kA 总放电电流 (8/20 us) (L+N-PE) Itotal 5 kA 5 kA 混合波Uoc 6 kV 6 kV 混合波 [L+N-PE] Uoc total 10 kV 10 kV 电压保护水平 [L-N] Up ≤ 1250 V ≤ 1250 V 电压保护水平 [L/N-PE] Up ≤ 1500 V ≤ 1500 V 响应时间 [L-N] tA ≤ 25 ns ≤ 25 ns 响应时间 [L/N-PE] tA ≤ 100 ns ≤ 100 ns 最大后备熔丝 25 A gL/gG or B 25 A 25 A gL/gG or B 25 A 最大后备熔丝时短路耐受能力25 A gL/gG 6 kArms 6 kArms 暂态过电压 (TOV) [L-N]UT 335 V / 5 sec. 335 V / 5 sec. 暂态过电压( TOV) [L/N-PE]UT 400 V / 5 sec 400 V  /5 sec 暂态过电压(TOV) [L+N-PE]UT 1200 V + UCS / 200 ms 1200 V + UCS / 200 ms TOV 特性 [L-N] 耐受 耐受 TOV 特性 [L/N-PE] 耐受 耐受 TOV 特性 [L+N-PE] 耐受 耐受 工作温度范围 TU -40℃...+80℃ -40℃...+80℃ 工作状态/故障指示 绿 / 红 绿 / 红 端口数 1 1 最小安装导线截面积 0.5 mm2 单股线/软线 0.5 mm2 单股线/软线 最大安装导线截面积 4 mm2 单股线/2.5 mm2 软线 4 mm2 单股线/2.5 mm2 软线 安装方式 35 mm DIN 导轨，依据 EN 60715 35 mm DIN 导轨，依据 EN 60715 外壳材质 红色热塑性材料，UL 94 V-0 红色热塑性材料，UL 94 V-0 安装地点 室内 室内 防护等级 IP 20 IP 20 尺寸 1 mods, DIN 43880 1 mods, DIN 43880 认证 KEMA, VDE, UL, VdS, CSA KEMA, VDE, UL, VdS, CSA 遥信触点类型 - 浮动切换触点 交流切换能力 - 250 V/0.5 A 直流切换能力 - 250 V/0.1 A;125 V/0.2 A;75 V/0.5 A 遥信终端安装导线横截面积 - 最大 1.5 mm2 单股线/软线 重量 81 g 102 g

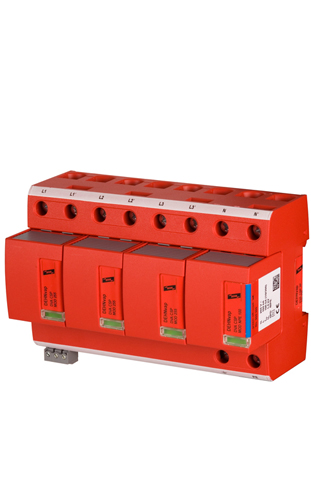

适用范围. 供压电气设备雷电流/电涌保护，就用于防雷分区OA-2。 DEHNvap CSP 3P 100 FM,DVA CSP 3P 100 FM 产品介绍. -预接线，火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成 -RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求 -放电能力达100kA（10/350μs） -可保护终端设备 -视窗指示工作状态/故障指示 -带有模块锁扣装置，通过模块释放按钮轻松更换保护模块 -通过冲击和振动测试，依据EN 60068-2 DVA CSP 3P 100 FM技术参数.   DVA CSP 3P 100 FM 依据EN 61643-11, SPD 1级 依据IEC 61643-1, SPD Ⅰ级 协调保护级别 1+2 协调保护级别（≤5m） 1+2+3 交流标称电压UN 230/400V 交流最大持续工作电压UC 255V 雷电冲击电流 (10/350μs) [L1+L2+L3+N-PE] Iimp 100kA 雷电冲击电流(10/350μs) [L-N] Iimp 25kA 雷电冲击电流 (10/350μs) [N-PE] Iimp 100kA 标称放电电流 (8/20μs) In 25/100kA 电压保护水平 [L-PE] Up ≤1.5kV 电压保护水平 [N-PE] Up ≤1.5kV 工频续流遮断能力 [L-N] Ifi 25kArms 工频续流遮断能力 [N-PE] Ifi 100kArms 续流抑制/选择性 预期续流到25kArms时, 20A熔丝不跳 响应时间 tA ≤100ns Ik=25kArms时， 最大后备熔丝 (L) 315A gL/gG Ik>25kArms时， 最大后备熔丝 (L) 200A gL/gG 最大后备熔丝 (L-L’) 125A gL/gG 暂态过电压 (TOV) [L-N] UT 440V/5sec. 暂态过电压 (TOV) [N-PE] UT 1200V/200ms 工作温度范围（并联） TU -40℃ … +80℃ 工作温度范围（串联） TU -40℃ … +60℃ 工作状态/故障指示 绿 / 红 最小安装导线截面积 10mm2多股线/软线 最大安装导线截面积 (L1,L2,L3,N,PE) 50mm2多股线/35mm2软线 最大安装导线截面积 (L1’,L2’,L3’,N’,〨) 35mm2多股线/25mm2软线 安装方式 35mm DIN轨，依据EN 60715 外壳材料 红色热塑性材料, UL 94-0 防护等级 IP 20 尺寸 8 mods, DIN 43880 遥信触点类型 浮动切换触点 交流切换能力 250V/0.5A 直流切换能力 250V/0.1A; 125V/0.2A; 75V/0.5A 遥信终端的横截面积 最大1.5mm2单股线   订购信息 型号 DVA CSP 3P 100 FM 货号  900 360 包装单位 1 pc (s)

适用范围. 供压电气设备雷电流/电涌保护，就用于防雷分区OA-2。 DEHNvap CSP 3P 100 FM,DVA CSP 3P 100 FM 产品介绍. -预接线，火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成 -RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求 -放电能力达100kA（10/350μs） -可保护终端设备 -视窗指示工作状态/故障指示 -带有模块锁扣装置，通过模块释放按钮轻松更换保护模块 -通过冲击和振动测试，依据EN 60068-2 DVA CSP 3P 100 FM技术参数.   DVA CSP 3P 100 FM 依据EN 61643-11, SPD 1级 依据IEC 61643-1, SPD Ⅰ级 协调保护级别 1+2 协调保护级别（≤5m） 1+2+3 交流标称电压UN 230/400V 交流最大持续工作电压UC 255V 雷电冲击电流 (10/350μs) [L1+L2+L3+N-PE] Iimp 100kA 雷电冲击电流(10/350μs) [L-N] Iimp 25kA 雷电冲击电流 (10/350μs) [N-PE] Iimp 100kA 标称放电电流 (8/20μs) In 25/100kA 电压保护水平 [L-PE] Up ≤1.5kV 电压保护水平 [N-PE] Up ≤1.5kV 工频续流遮断能力 [L-N] Ifi 25kArms 工频续流遮断能力 [N-PE] Ifi 100kArms 续流抑制/选择性 预期续流到25kArms时, 20A熔丝不跳 响应时间 tA ≤100ns Ik=25kArms时， 最大后备熔丝 (L) 315A gL/gG Ik>25kArms时， 最大后备熔丝 (L) 200A gL/gG 最大后备熔丝 (L-L’) 125A gL/gG 暂态过电压 (TOV) [L-N] UT 440V/5sec. 暂态过电压 (TOV) [N-PE] UT 1200V/200ms 工作温度范围（并联） TU -40℃ … +80℃ 工作温度范围（串联） TU -40℃ … +60℃ 工作状态/故障指示 绿 / 红 最小安装导线截面积 10mm2多股线/软线 最大安装导线截面积 (L1,L2,L3,N,PE) 50mm2多股线/35mm2软线 最大安装导线截面积 (L1’,L2’,L3’,N’,〨) 35mm2多股线/25mm2软线 安装方式 35mm DIN轨，依据EN 60715 外壳材料 红色热塑性材料, UL 94-0 防护等级 IP 20 尺寸 8 mods, DIN 43880 遥信触点类型 浮动切换触点 交流切换能力 250V/0.5A 直流切换能力 250V/0.1A; 125V/0.2A; 75V/0.5A 遥信终端的横截面积 最大1.5mm2单股线   订购信息 型号 DVA CSP 3P 100 FM 货号  900 360 包装单位 1 pc (s)

OBO MC 50-B VDE电源防雷器 型号 MC 50-B VDE 标称电压 UN 230 V/50-60 HZ 最大持续工作电压 UC 255 V 需求等级 －按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B Ⅰ级 雷电保护区 0→1 绝缘电阻 Rins >100 MΩ 电压保护水平 Up

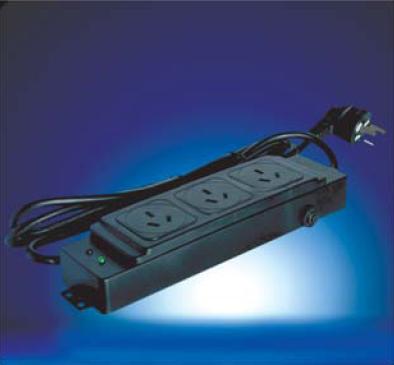

性能一览表 CNS 3-D-PRC防雷插座 使用优点 LED监视设备 持续检测压敏电阻工作状态 额定负载电流达到10A 能达到更高的负载电流 内置可恢复过载保护器 安全性更高，设备故障时自动断开 Y型电路 对于在相线、中线、地线的瞬态浪涌防护更安全 功能和应用领域 OBO CNS 3-D-PRC（D级防雷插座，安装于LPZ2-3区）为计算机、监视器和打印机等终端设备特别设计、制造的精密浪涌保护产品，可对所有插座连接的终端设备提供保护。 OBO CNS 3-D-PRC保护电路由气体放电管和压敏电阻组成，通过内置的温度保险丝进行持续的监控。当绿色的LED亮起，显示防雷插座处于良好状态，如果出现故障，红色的LED会亮起，绿色的LED灭掉，同时伴有一持续的声音信号，以提醒相关维护人员更换。 安装 OBO CNS 3-D-PRC的安装非常简单，只需将它的插头直接插入电路上的插座，然后我们就可以将设备的插头插入CNS 3-D-PRC的插座内即可。需要注意的是，必须确保防雷插座有良好的接地。 CNS 3-D-PRC防雷插座 CNS 3-D-PRC 工作电压 UN 最大可持续工作电压 UC LPZ区 符合DIN VDE0675/6（11.89）A1,A2/IEC 61643-1 额定负载电流 IL 额定放电电流 In(8/20) 最大放电电流 Imax（8/20） 电压保护水平 UP L-N UP L/N-PE 响应时间 TA IEC线插座 连接线长度 230V（50-60HZ） 250V～ 2→3 D级 class III 10A 2.5KA 7KA ≤1.0KV ≤1.5KV ＜25 ns 符合DIN-IEC 320-1标准
