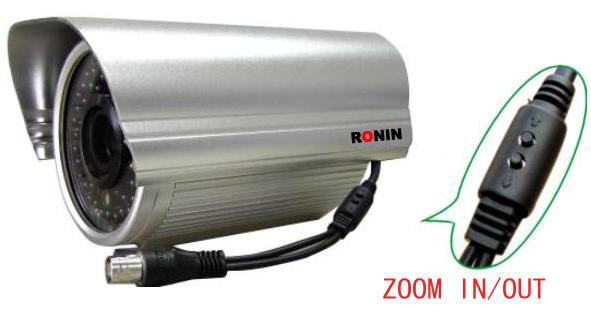

型 号 AS-65MSF-VF4 AS-6505MSF-VF4 摄像元件 1/3" SONY CCD 有效像素 PAL：752（水平）x582（垂直） 感光度 （F1.4） 430mV 解析度 480线 540线 自动光圈快门 PAL：1/50~1/100,000秒 滤光片 850nm 自动增益 最大36dB 最低照度 0.01Lux/F1.2 0.05Lux/F1.2 信噪杂讯比 高于60dB（AGC Off） 背光补偿 内部可选择 A/D亮度数码 10位元 D/A亮度数码 10位元 D/A彩度数码 8位元 差动增益（％） 2％，影像信号10位阶 差动相位（度） 1度，影像信号10位阶 影像输出（日） VBS 1. 0Vp-p75欧姆 影响输出（夜） VS 1. 0Vp-p75 欧姆 彩色/黑白转换 垂直遮没期间 红外线LED波长 850nm 红外线LED数量 0.1W*54颗 PWM振荡频率 1.1MHz CDS控制 负电压变化 配备镜头 f4—9mm聚焦镜头 投射距离 50米 电源 DC12V 3.5W 系统温度 -20℃~60℃

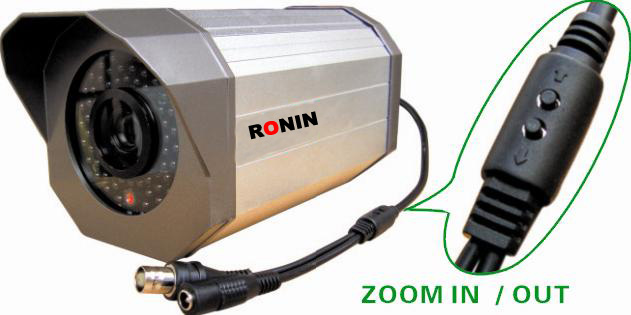

型 号 AS-66MSF-VF8 AS-6605MSF-VF8 摄像元件 1/3" SONY CCD 有效像素 PAL：752（水平）x582（垂直） 感光度 （F1.4） 430mV 解析度 480线 540线 自动光圈快门 PAL：1/50~1/100,000秒 滤光片 850nm 自动增益 最大36dB 最低照度 0.01Lux/F1.2 0.05Lux/F1.2 信噪杂讯比 高于60dB（AGC Off） 背光补偿 内部可选择 A/D亮度数码 10位元 D/A亮度数码 10位元 D/A彩度数码 8位元 差动增益（％） 2％，影像信号10位阶 差动相位（度） 1度，影像信号10位阶 影像输出（日） VBS 1. 0Vp-p75欧姆 影响输出（夜） VS 1. 0Vp-p75 欧姆 彩色/黑白转换 垂直遮没期间 红外线LED波长 850nm 红外线LED数量 0.1W*64颗 PWM振荡频率 1.1MHz CDS控制 负电压变化 配备镜头 f8—20mm聚焦镜头 投射距离 60米 电源 DC12V 3.5W 系统温度 -20℃~60℃

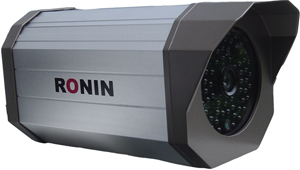

型 号 NT1CCD05-12D NT1CCD05HR-12D 摄像元件 1/3" SONY CCD 有效像素 PAL：752（水平）x582（垂直） 感光度 （F1.4） 430mV 解析度 480线 540线 自动光圈快门 PAL：1/50~1/100,000秒 滤光片 850nm 自动增益 最大36dB 最低照度 0.01Lux/F1.2 0.05Lux/F1.2 信噪杂讯比 高于60dB（AGC Off） 背光补偿 内部可选择 A/D亮度数码 10位元 D/A亮度数码 10位元 D/A彩度数码 8位元 差动增益（％） 2％，影像信号10位阶 差动相位（度） 1度，影像信号10位阶 影像输出（日） VBS 1. 0Vp-p75欧姆 影响输出（夜） VS 1. 0Vp-p75 欧姆 彩色/黑白转换 垂直遮没期间 红外线LED波长 850nm 红外线LED数量 0.1W * 72颗 PWM振荡频率 1.1MHz CDS控制 负电压变化 配备镜头 标配12mm（可选8/16mm） 投射距离 50—60米 电源 DC12V 3.5W 系统温度 -20℃~60℃

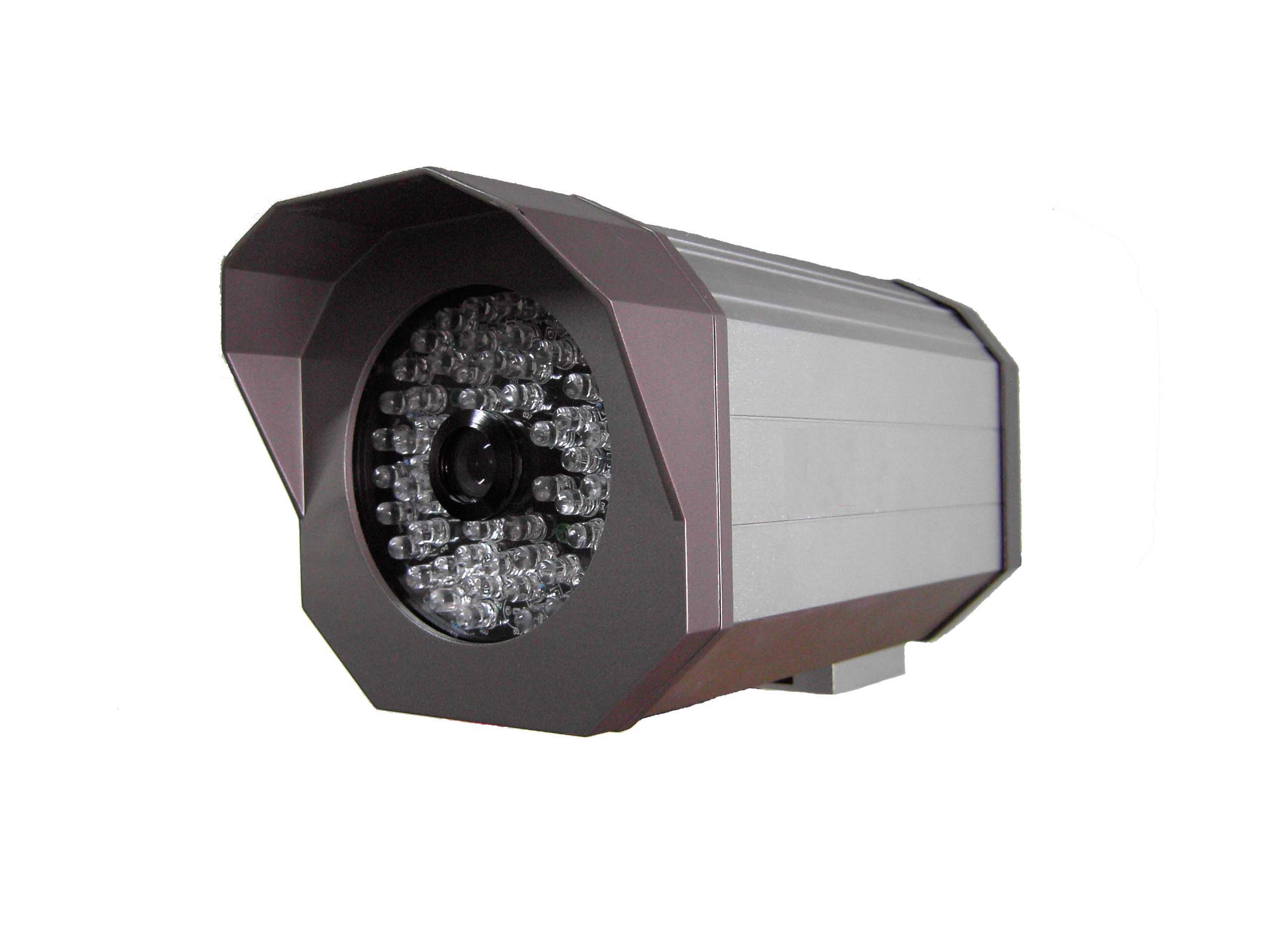

摄像机参数 -------------------------------- 型 号 NT2CCD616D NT2CCD616HD 摄像元件 1/3" SONY CCD 有效像素 PAL：752（水平）x582（垂直） 感光度 （F1.4） 430mV 解析度 480线 540线 自动光圈快门 PAL：1/50~1/100,000秒 滤光片 自动切换 自动增益 最大36dB 最低照度 0.01Lux/F1.2 0.05Lux/F1.2 信噪杂讯比 高于60dB（AGC Off） 背光补偿 内部可选择 A/D亮度数码 10位元 D/A亮度数码 10位元 D/A彩度数码 8位元 差动增益（％） 2％，影像信号10位阶 差动相位（度） 1度，影像信号10位阶 影像输出（日） VBS 1. 0Vp-p75欧姆 影响输出（夜） VS 1. 0Vp-p75 欧姆 彩色/黑白转换 垂直遮没期间 红外线LED波长 850nm 红外线LED数量 60颗（亮度可调） PWM振荡频率 1.1MHz CDS控制 负电压变化 配备镜头 标配16mm（可选8/12mm） LED风扇开启 约20Lux启动，30Lux关闭 电源 AC220V 6.5W 系统温度 -20℃~60℃ ----------------------- ◇摄像机安装说明 A、 在车辆的出入口处，确定摄像机安装的位置及角度 B、 确认电源DC12V 1000mA并连接摄像机的电源输入，做好防水处理；用75Ω同轴电缆线连接视频输出到监视器或影像处理设备 C、 给摄像机供电，在监视器看影像来调节摄像机的位置 D、 摄像机下方旋钮调整LED强弱，达到最佳效果

型 号 AS-40DLX AS-42DLX 摄像元件 1/3" SONY CCD 有效像素 PAL：752（水平）x582（垂直） 感光度 （F1.4） 430mV 解析度 480线 540线 自动光圈快门 PAL：1/50~1/100,000秒 滤光片 850nm 自动增益 最大36dB 最低照度 0.01Lux/F1.2 0.05Lux/F1.2 信噪杂讯比 高于60dB（AGC Off） 背光补偿 内部可选择 A/D亮度数码 10位元 D/A亮度数码 10位元 D/A彩度数码 8位元 差动增益（％） 2％，影像信号10位阶 差动相位（度） 1度，影像信号10位阶 影像输出（日） VBS 1. 0Vp-p75欧姆 影响输出（夜） VS 1. 0Vp-p75 欧姆 彩色/黑白转换 垂直遮没期间 红外线LED波长 850nm 红外线LED数量 0.1W*24颗 PWM振荡频率 1.1MHz CDS控制 负电压变化 配备镜头 f4/6mm（可选） 投射距离 20米 电源 DC12V 3.5W 系统温度 -20℃~60℃
