NL-YD2017红外球机说明书 产品简介：7寸/9寸红外球机，云台旋转角度：水平0°-360°垂直0°-90°可选购中速球配置。含一体机 产品特点： 壁装式全球云台(室內外通用) 机身采用全金属材料’具有防雨’防雾’等功能’是一个比较理想的监视设备’ 采用红外感应光电开关’360度无限位转动’上下90度’三菱电机。 内置云台和解码板’含有多种协议’ 具有对云台：自动’上’下’左’右’镜’’变倍’距焦’光圈’控制的功能’ 内置状态记忆功能’ 掉电复位功能’ 内置温控器和风扇’ 128个预置点。 国产/进口机芯可选择（18倍，22倍，27倍，30倍自动聚焦一体机） 主要技术指标：  1.电气指标 · 供电电源：DC12V（4A）-DC15V（4A）  · 云台驱动：DC12V/0.5A  · 摄像机供电:12V/2A  · 温控工作电压:DC12V  · 地址范围:1~63  · 通讯方式:RS485总线控制方式  · 波特率:1200bps(19200bps)、2400bps、4800 bps、9600 bps、可调  通讯协议:支持多种通讯协议 2.机械指标 · 云台旋转角度：水平0°-360°垂直0°-90°  · 云台旋转速度：水平/垂直6°、9°、12°、15°可调  旋转限位：水平在云台旋转角度范围内可调 3.环境指标  工作温度：0℃-49℃（无温控) -20℃-49℃（有温控）   工作温度：90%RH 4:控制设备：视频矩阵、硬盘录像机、DVR控制键盘

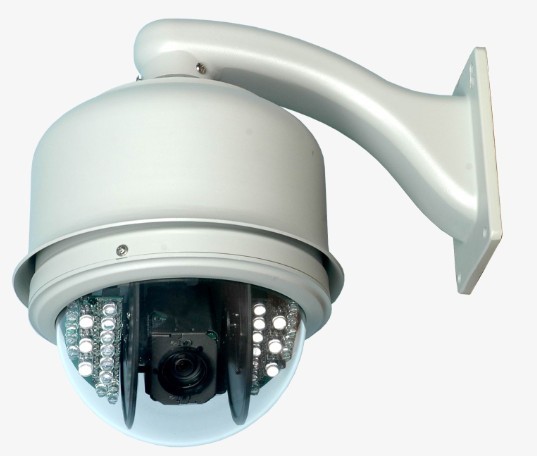

一、产品概述 NL-YD6007红外智能高速球型摄像机采用当今最新的科技成果、最精尖的制造工艺，综合多年的宝贵经验研制成功的。  采用了先进的反射型红外灯，该灯具有发热量低（相当于人散发的体温）、耗电量小（普通炮弹型的1/3左右）、高亮度（是普通炮弹型的2.5倍以上）红外光衰减率低（在ＩＦ＝40ｍＡ、８５℃的环境下红外灯衰减到50%需要22年，目前市面上的红外灯一般年衰减在20~35%）等特点。并配置了自带变焦镜头的高性能数字信号处理（DSP）摄像机，内置云台和数字解码器于一体，可任意定位及连续追踪扫描，实现了真正意义上的全方位、无盲点监视；可以自动适应环境明暗和目标远近的变化；它采用全数码控制，设计精巧简单，最大限度地减少了系统部件之间的连接，既提高了系统的可靠性又便于安装和维护。使用精密步进电机驱动，运转平稳、反应灵敏，定位准确。并具有左右扫描、巡航扫描、360º扫描、看守位等多种智能化功能。 二、性能特点 内置自动识别SONY、HITACHI、LG、CNB、CANON、YOKO、KT&C、三星等8款常用品牌摄像机的机芯程序. 采用功能完善的高性能数字DSP设计，性能稳定. 一体化集成设计，快装结构，热插拔功能，可靠性高. 精密步进电机驱动，运行平稳，反应灵敏；水平360°无限位0.5-360°/秒，带比例调速功能；垂直0 ~90°/秒，带180度自动翻转功能. 报警功能：8路报警输入，2路报警输出（可选） 采用TVS板极防雷技术，有效防止1.5KW以下功率的雷击、浪涌等各类脉冲信号对设备造成的损坏. 256个预置位任意存贮，定位准确. 自动限扫功能，有3档速度，2个方向共6种方式选择，在两点之间的扫描，实现无人操作自动巡视. 支持两点之间线扫. 六组可选编程巡视轨迹. 支持360º扫描. 支持看守位功能. 支持全天侯(24小时)监控,夜间自动彩转黑,并开启红外灯照射. 断电记忆恢复功能. 自动光圈，自动聚焦，自动白平衡. 三、技术指标 型号 NL-YD6007-27X NL-YD6007-2253 NL-YD6007-230LG NL-YD6007-480CP 信号制式 PAL/NTSC 图像传感器 1/4〞SONY CCD 1/4〞Super HAD CCD 1/4〞Exview HAD CCD 水平解析度 420TVL 420TVL 480TVL//540TVL 480TVL 视频输出 1．0±0．2Vpp S/N信噪比 ≥48dB ≥50 dB (AGC Off) 红外灯规格 20颗反射型红外灯、60米看清人五官，100米发现移动目标 最低照度 0.1Lux（f1.2） 彩色0. 3LUX(常态) 黑白0.01LUX（实时） 0.7Lux(F1.4 50IRE) 切换方式 日夜切换 白平衡 自动/手动优先 增益控制 自动/手动优先 背光补偿 自动/手动优先 光学变焦倍数 22倍 22倍 23倍 18倍 数字变焦倍数 无 10倍 12倍 旋转速度 水平0.05°~350°/s；垂直0.03°~90°/s 旋转角度 水平0°~360°连续旋转；垂直-5°~92°带自动翻转 预置点 256个   支持三维智能定位 自动巡航 0~30号预置点顺序切换 花样扫描 4条花样扫描路线 区域设置 8个 报警输入 8路（选配） 报警输出 1路（选配） 控制方式 RS485总线控制 通信波特率 1200bps、2400bps、4800bps、9600bps、19200bps 地址范围 0~255 输入电压 AC24V 功耗 25W（不带加热器）/55W（带加热器） 工作温度 -25°~70°（不带加热器）/-50°~70°（带加热器） IP66GB/T17626.5-4 球罩尺寸 6英寸 安装方式 吊杆式、壁挂式 电子快门 1/50-1/10000秒 隐私保护 可选配同一画面可设置8块隐私区域最多可设置24块隐私区域 其它 支持3000V防雷，防浪涌，防突破保护。   四、红外灯参数 1、与传统红外灯的对比 反射型LED发光原理：发光芯子首先把光发射到后面的反射镜后，再反射到前面的可控制光源（发光二极管）。 传统型的炮弹式LED的发光芯子放射的光，直接地通过前方的树脂透镜控制一部分的光后，再发射出去。这样的方式只能控制1/3的光源。反射型LED发射的光90%以上都能有效被利用。这将比炮弹型的亮2.5倍以上。 2、反射型L E D老化率推定表 下列内容的数值和，作为寿命退化曲线图表的提示 ＩＦ＝20ｍＡ 温度 退化率⊿P（％） 退化到50%的时间预测 1000h  5000h 10000h  50000h ２５℃ 0.003 0.013 0.025 0.125 3155年 ４０℃ 0.008 0.042 0.084 0.421 937年 ６０℃ 0.036 0.18 0.359 1.781 220年 ８５℃ 0.175 0.871 1.735 8.381 45年 ＩＦ＝40ｍＡ 温度 退化率⊿P（％） 退化到50%的时间预测 1000h  5000h 10000h  50000h ２５℃ 0.005 0.025 0.05 0.25 1577年 ４０℃ 0.017 0.084  0.169 0.841 468年 ６０℃ 0.072 0.359 0.716 3.53  110年 ８５℃ 0.349 1.735 3.44 16.059 22年 ＩＦ＝80ｍＡ 温度 退化率⊿P（％） 退化到50%的时间预测 1000h  5000h 10000h  50000h ２５℃ 0.01 0.05 0.1 0.5 788年 ４０℃ 0.034 0.169 0.337 1.674 234年 ６０℃ 0.144 0.716 1.427 6.936 55年 ８５℃ 0.698 3.44 6.763 29.539 11年 注意：1）　上表数值是按：90度，100mA，3000小时DC连续工作的光量变化(实地测量)做为依据，是全部自动按公式算出了的计算价值。  注意：2）　温度是恒定温度，不是环境温度。

产品简介：7寸/9寸红外球机，云台旋转角度：水平0°-360°垂直0°-90°可选购中速球配置。含一体机 产品特点： 壁装式全球云台(室內外通用) 机身采用全金属材料’具有防雨’防雾’等功能’是一个比较理想的监视设备’ 采用红外感应光电开关’360度无限位转动’上下90度’三菱电机。 内置云台和解码板’含有多种协议’ 具有对云台：自动’上’下’左’右’镜’’变倍’距焦’光圈’控制的功能’ 内置状态记忆功能’ 掉电复位功能’ 内置温控器和风扇’ 128个预置点。 国产/进口机芯可选择（18倍，22倍，27倍，30倍自动聚焦一体机） 主要技术指标：  1.电气指标 · 供电电源：DC12V（4A）-DC15V（4A）  · 云台驱动：DC12V/0.5A  · 摄像机供电:12V/2A  · 温控工作电压:DC12V  · 地址范围:1~63  · 通讯方式:RS485总线控制方式  · 波特率:1200bps(19200bps)、2400bps、4800 bps、9600 bps、可调  通讯协议:支持多种通讯协议 2.机械指标 · 云台旋转角度：水平0°-360°垂直0°-90°  · 云台旋转速度：水平/垂直6°、9°、12°、15°可调  旋转限位：水平在云台旋转角度范围内可调 3.环境指标  工作温度：0℃-49℃（无温控) -20℃-49℃（有温控）   工作温度：90%RH 4:控制设备：视频矩阵、硬盘录像机、DVR控制键盘

150米点阵红外中/高速球说明书 产品描述： *红外特点：12颗第三代点阵式红外灯，红外人脸识别距离80米，红外有效距离 150米 *外罩特点：7寸双层铝合金外罩，防紫外线，防水，耐老化，防酸雨，耐高温，抗腐蚀 *散热特点：独特风循环设计，进风经过发热元器件后循环输出 *功能特点：8条预置位巡航轨迹，自动扫描，限位扫描，断电恢复记忆功能 *中速：水平360度连续旋转，垂直90度，水平旋转速度0.1-40度/秒，垂直旋转速度0.1-20度/秒 *高速：水平360度连续旋转，垂直90度，水平旋转速度0.1-200度/秒，垂直旋转速度0.1-90度/秒 *128个预置位，255个地址码， 应用领域： 公检法系统：平安城市、娱乐场所、网吧联网、银行金融、公共场合 电力石化：  电力机房、加油站、油井、矿区 医疗教育：  危重病房、培训示教、校园安全、电子考场 交通：      城市道路、高速公路、路面情况 商业：      连锁业、工厂、大厦、仓库、停车场 民用：      家庭看护、智能家居 结构散热图： 技术参数： 型号 NL-YD6027 通信方式 RS-485总线 通信协议 PELCO-D PELCO-P 通信波特率 1200bps 2400bps 4800bps 9600bps 自动归位功能 根据用户设定的时间,自动回到设定位置. 大小灯切换位置 可编辑 巡视预置点 8组(每组16个预置点,共128个预置点) 两点扫描 任意设定 两点扫描速度 中速：20度/秒 高速：40度/秒 机械零位校准 支持 速度与焦距自动匹配 比例变速 看守位置 可编辑 看宁位置等待时间 1分钟 供电 DC12V 4A (DC12V-14V范围) 环境工作温度 室内型(0度到正40度);室外型(零下40度到正60度) 恒温装置 内置风扇/加热板 外壳 铝合金外壳，防水等级达IP66 机芯参数： 型号 NL-YD6027 NL-YD6027HI NL-YD6027-CNB NL-YD6027-480 机芯 国产机芯 国产机芯 CNBM21Z22F SONY480CP 有效像素 30万像素 47万像素 47万像素 44万像素 解析度 470TVL 650TVL 580TVL 480TVL 同步方式 内外同步 内外同步 内外同步 内外同步 扫描方式 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 镜头 f=3.2～86.4mm f=3.2～86.4mm f=3.6～79.2mm f=3.9～85.8mm 变焦倍数 27倍光学变焦 27倍光学变焦 22倍光学变焦10倍电子放大 18倍光学变焦12倍电子放大 水平视角 48.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 54.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 最低照度 1.0Lux/0.01Lux 0.7Lux/0.01Lux 1.0Lux/0.01Lux 0.7Lux/0.01Lux 信噪比 大于 50dB 大于 50dB 大于 50dB 大于 50dB 电子快门 1/50～1/10000s 1/50～1/10000s 1/50～1/10000s 1/1～1/10000s 遮蔽区功能 无 无 有 有 彩转黑功能 有 有 有 有 视频输出 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 聚焦 自动/手动 自动/手动 自动/手动 自动/手动 光圈 自动/手动 自动/手动 自动/手动 自动/手动 白平衡 自动/手动 自动/手动 自动/手动 自动/手动

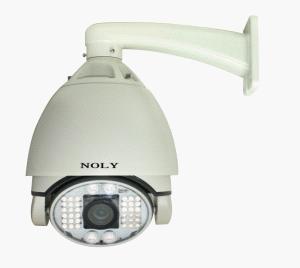

NL-YD6037                            200米阵列红外中/高速球说明书 产品描述： *红外特点：36颗进口阵列红外灯+4颗进口点阵灯，红外人脸识别距离120米，红外有效距离200米 *外罩特点：7寸双层铝合金外罩，防紫外线，防水，耐老化，防酸雨，耐高温，抗腐蚀 *散热特点：独特风循环设计，进风经过发热元器件后循环输出 *功能特点：8条预置位巡航轨迹，自动扫描，限位扫描，断电恢复记忆功能 *中速：水平360度连续旋转，垂直90度，水平旋转速度0.1-40度/秒，垂直旋转速度0.1-20度/秒 *高速：水平360度连续旋转，垂直90度，水平旋转速度0.1-200度/秒，垂直旋转速度0.1-90度/秒 *128个预置位，255个地址码， 应用领域： 公检法系统：平安城市、娱乐场所、网吧联网、银行金融、公共场合 电力石化：  电力机房、加油站、油井、矿区 医疗教育：  危重病房、培训示教、校园安全、电子考场 交通：      城市道路、高速公路、路面情况 商业：      连锁业、工厂、大厦、仓库、停车场 民用：      家庭看护、智能家居 结构散热图： 技术参数： 型号 NL-YD6037 通信方式 RS-485总线 通信协议 PELCO-D PELCO-P 通信波特率 1200bps 2400bps 4800bps 9600bps 自动归位功能 根据用户设定的时间,自动回到设定位置. 大小灯切换位置 可编辑 巡视预置点 8组(每组16个预置点,共128个预置点) 两点扫描 任意设定 两点扫描速度 中速：20度/秒 高速：40度/秒 机械零位校准 支持 速度与焦距自动匹配 比例变速 看守位置 可编辑 看宁位置等待时间 1分钟 供电 DC12V 4A (DC12V-14V范围) 环境工作温度 室内型(0度到正40度);室外型(零下40度到正60度) 恒温装置 内置风扇/加热板 外壳 铝合金外壳，防水等级达IP66 机芯参数： 型号 NL-YD6037 NL-YD6037HI NL-YD6037-CNB NL-YD6037-480 机芯 国产机芯 国产机芯 CNBM21Z22F SONY480CP 有效像素 30万像素 47万像素 47万像素 44万像素 解析度 470TVL 650TVL 580TVL 480TVL 同步方式 内外同步 内外同步 内外同步 内外同步 扫描方式 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 镜头 f=3.2～86.4mm f=3.2～86.4mm f=3.6～79.2mm f=3.9～85.8mm 变焦倍数 27倍光学变焦 27倍光学变焦 22倍光学变焦10倍电子放大 18倍光学变焦12倍电子放大 水平视角 48.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 54.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 最低照度 1.0Lux/0.01Lux 0.7Lux/0.01Lux 1.0Lux/0.01Lux 0.7Lux/0.01Lux 信噪比 大于 50dB 大于 50dB 大于 50dB 大于 50dB 电子快门 1/50～1/10000s 1/50～1/10000s 1/50～1/10000s 1/1～1/10000s 遮蔽区功能 无 无 有 有 彩转黑功能 有 有 有 有 视频输出 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 聚焦 自动/手动 自动/手动 自动/手动 自动/手动 光圈 自动/手动 自动/手动 自动/手动 自动/手动 白平衡 自动/手动 自动/手动 自动/手动 自动/手动 故障排除表： 故障现象 可能原因 解决方法 通电无动作、无图像、指示灯不亮。 电源线接错 更正 供电电源损坏 更换 供电电源输出电压过低 更换 电源线接触不良 排除 通电有自检、有图像但不能控制、指示灯不闪烁。 摄像机的地址码、波特率设定不对 重新设定摄像机地址码和波特率 协议不对 更正 RS-485线接反或开路 检查RS-485控制线的接线 自检异常、图像后伴有马达鸣叫声。 机械故障 检修 摄像机倾斜 摆正 电源功率不够 更换符合要求的电源 图像不稳定 视频线路接触不良 排除 电源功率不够 更换 画面模糊 摄像机处于手动聚焦状态 操作摄像机使其处于自然聚焦状态 球罩脏 清洗球罩 摄像机控制不良 摄像机电源功率不够 更换符合要求的电源 检查控制最远摄像机匹配电阻是否加入 离控制更远处摄像机加入匹配电阻 不规范操作导致的失控 断电重新启动

150米点阵红外中/高速球说明书 产品描述： *红外特点：12颗第三代点阵式红外灯，红外人脸识别距离80米，红外有效距离 150米 *外罩特点：7寸双层铝合金外罩，防紫外线，防水，耐老化，防酸雨，耐高温，抗腐蚀 *散热特点：独特风循环设计，进风经过发热元器件后循环输出 *功能特点：8条预置位巡航轨迹，自动扫描，限位扫描，断电恢复记忆功能 *中速：水平360度连续旋转，垂直90度，水平旋转速度0.1-40度/秒，垂直旋转速度0.1-20度/秒 *高速：水平360度连续旋转，垂直90度，水平旋转速度0.1-200度/秒，垂直旋转速度0.1-90度/秒 *128个预置位，255个地址码， 应用领域： 公检法系统：平安城市、娱乐场所、网吧联网、银行金融、公共场合 电力石化：  电力机房、加油站、油井、矿区 医疗教育：  危重病房、培训示教、校园安全、电子考场 交通：      城市道路、高速公路、路面情况 商业：      连锁业、工厂、大厦、仓库、停车场 民用：      家庭看护、智能家居 结构散热图： 技术参数： 型号 NL-YD6027 通信方式 RS-485总线 通信协议 PELCO-D PELCO-P 通信波特率 1200bps 2400bps 4800bps 9600bps 自动归位功能 根据用户设定的时间,自动回到设定位置. 大小灯切换位置 可编辑 巡视预置点 8组(每组16个预置点,共128个预置点) 两点扫描 任意设定 两点扫描速度 中速：20度/秒 高速：40度/秒 机械零位校准 支持 速度与焦距自动匹配 比例变速 看守位置 可编辑 看宁位置等待时间 1分钟 供电 DC12V 4A (DC12V-14V范围) 环境工作温度 室内型(0度到正40度);室外型(零下40度到正60度) 恒温装置 内置风扇/加热板 外壳 铝合金外壳，防水等级达IP66 机芯参数： 型号 NL-YD6027 NL-YD6027HI NL-YD6027-CNB NL-YD6027-480 机芯 国产机芯 国产机芯 CNBM21Z22F SONY480CP 有效像素 30万像素 47万像素 47万像素 44万像素 解析度 470TVL 650TVL 580TVL 480TVL 同步方式 内外同步 内外同步 内外同步 内外同步 扫描方式 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 镜头 f=3.2～86.4mm f=3.2～86.4mm f=3.6～79.2mm f=3.9～85.8mm 变焦倍数 27倍光学变焦 27倍光学变焦 22倍光学变焦10倍电子放大 18倍光学变焦12倍电子放大 水平视角 48.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 54.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 最低照度 1.0Lux/0.01Lux 0.7Lux/0.01Lux 1.0Lux/0.01Lux 0.7Lux/0.01Lux 信噪比 大于 50dB 大于 50dB 大于 50dB 大于 50dB 电子快门 1/50～1/10000s 1/50～1/10000s 1/50～1/10000s 1/1～1/10000s 遮蔽区功能 无 无 有 有 彩转黑功能 有 有 有 有 视频输出 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 聚焦 自动/手动 自动/手动 自动/手动 自动/手动 光圈 自动/手动 自动/手动 自动/手动 自动/手动 白平衡 自动/手动 自动/手动 自动/手动 自动/手动
