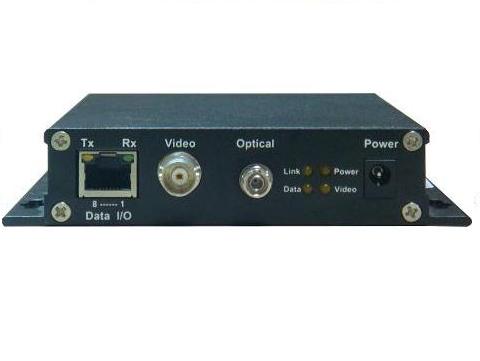

NL-TR1V1D-S系列为数字式单路视频、反向数据光端机，支持全制式视频信号， 可以在一根光纤上传输一路正向视频信号和一路反向数据信号。视频信号采用8bit/16.5MHz数字采样；数据接口支持RS232/RS422/RS485电气标准，波特率0-115.2Kbps。全数字光传输通道，确保高质量的信号传输。面板上有电源指示灯、光信号指示灯、视频信号指示灯和数据信号指示灯，可以直观的检测电源、光信号、视频信号、数据信号状态。HOE8516系列视频、数据光端机是高性能，高可靠性的长距离视频、数据传输系统。

 200米阵列红外中/高速球说明书 产品描述： *红外特点：36颗进口阵列红外灯+4颗进口点阵灯，红外人脸识别距离120米，红外有效距离200米 *外罩特点：7寸双层铝合金外罩，防紫外线，防水，耐老化，防酸雨，耐高温，抗腐蚀 *散热特点：独特风循环设计，进风经过发热元器件后循环输出 *功能特点：8条预置位巡航轨迹，自动扫描，限位扫描，断电恢复记忆功能 *中速：水平360度连续旋转，垂直90度，水平旋转速度0.1-40度/秒，垂直旋转速度0.1-20度/秒 *高速：水平360度连续旋转，垂直90度，水平旋转速度0.1-200度/秒，垂直旋转速度0.1-90度/秒 *128个预置位，255个地址码， 应用领域： 公检法系统：平安城市、娱乐场所、网吧联网、银行金融、公共场合 电力石化：  电力机房、加油站、油井、矿区 医疗教育：  危重病房、培训示教、校园安全、电子考场 交通：      城市道路、高速公路、路面情况 商业：      连锁业、工厂、大厦、仓库、停车场 民用：      家庭看护、智能家居 结构散热图： 技术参数： 型号 NL-YD6027 通信方式 RS-485总线 通信协议 PELCO-D PELCO-P 通信波特率 1200bps 2400bps 4800bps 9600bps 自动归位功能 根据用户设定的时间,自动回到设定位置. 大小灯切换位置 可编辑 巡视预置点 8组(每组16个预置点,共128个预置点) 两点扫描 任意设定 两点扫描速度 中速：20度/秒 高速：40度/秒 机械零位校准 支持 速度与焦距自动匹配 比例变速 看守位置 可编辑 看宁位置等待时间 1分钟 供电 DC12V 4A (DC12V-14V范围) 环境工作温度 室内型(0度到正40度);室外型(零下40度到正60度) 恒温装置 内置风扇/加热板 外壳 铝合金外壳，防水等级达IP66 机芯参数： 型号 NL-YD6037 NL-YD6037HI NL-YD6037-CNB NL-YD6037-480 机芯 国产机芯 国产机芯 CNBM21Z22F SONY480CP 有效像素 30万像素 47万像素 47万像素 44万像素 解析度 470TVL 650TVL 580TVL 480TVL 同步方式 内外同步 内外同步 内外同步 内外同步 扫描方式 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 2：1隔行扫描 镜头 f=3.2～86.4mm f=3.2～86.4mm f=3.6～79.2mm f=3.9～85.8mm 变焦倍数 27倍光学变焦 27倍光学变焦 22倍光学变焦10倍电子放大 18倍光学变焦12倍电子放大 水平视角 48.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 54.0度(广角)，2.8度(远视) 48.0度(广角)，2.8度(远视) 最低照度 1.0Lux/0.01Lux 0.7Lux/0.01Lux 1.0Lux/0.01Lux 0.7Lux/0.01Lux 信噪比 大于 50dB 大于 50dB 大于 50dB 大于 50dB 电子快门 1/50～1/10000s 1/50～1/10000s 1/50～1/10000s 1/1～1/10000s 遮蔽区功能 无 无 有 有 彩转黑功能 有 有 有 有 视频输出 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 1.0±0.2Vp-p 75Ω 聚焦 自动/手动 自动/手动 自动/手动 自动/手动 光圈 自动/手动 自动/手动 自动/手动 自动/手动 白平衡 自动/手动 自动/手动 自动/手动 自动/手动

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR1030P NL-IR1030 NL-IR1030H NL-IR1030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR1030P NL-IR1030 NL-IR1030H NL-IR1030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR1030P NL-IR1030 NL-IR1030H NL-IR1030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR1030P NL-IR1030 NL-IR1030H NL-IR1030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR2030P NL-IR2030 NL-IR2030H NL-IR2030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR2030P NL-IR2030 NL-IR2030H NL-IR2030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR2030P NL-IR2030 NL-IR2030H NL-IR2030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能

30米红外防水机说明书 产品简介： 30米红外防水机，1/3SONY 1/4SHARP芯片可选择。镜头可自由搭配，水平分辩率可选择 产品特点： 1/3 sony 1/4sharp  420 /480/540TV lines，内置红外线发射组件，红外线投射距离35米，夜视距离30米   CDS光控设计，自动测光以控制红外组件开关及亮度，最低照度0.1Lux/F2.0 （红外灯关）， 0Lux （红外灯开） 照度低于2～4Lux 时，系统由彩色转成黑白模式，红外线自动开启，自动增益，自动白平衡功能 自动电子快门及背光补偿功能，工业化设计生产，线路精密结构严谨，防水密封型铝质护罩，防水性能良好，达到国家IP66标准，配备室/内外用遮阳护罩，夜视距离适当，是办公场所、走廊等小范围夜间监控场所的理想选择 卖点： 1：款式新颖  2：红外效果好，采用台湾LED芯片红外波长是35米的 技术参数： 型号： NL-IR2030P NL-IR2030 NL-IR2030H NL-IR2030HH 成像器件 1/4SHARP" CCD 1/3" Sony CCD 1/3" Sony CCD 1/3" Sony CCD 红外线组件 红外线半导体(IR LED) 红外线射程 室内约35米(环境不同会有一定差异) 红外图像可视距离 室外约30米(监视物体光折射率不同会有一定差异) 红外线半角度 (+/- 25 度)Otion:(+/- 22.5 度)根据镜头而异 红外线波长 850 nm 感光度 0 Lux (IR LED ON)/ 0.1 Lux (IR LED OFF) 摄像画素 PAL: 500Í582 (HÍV)/NTSC: 510Í492. 水平同步频率 PAL:15.625KHz 垂直同步频率 PAL:50Hz 同步系统 自动 - AUTO 水平分辨率 (线) 420 TV Lins 420 TV Lins 480 TV Lins 540 TV Lins 背光补偿 自动 - AUTO 电子快门 自动,范围1/50-1/100000sec 镜头 红外线日夜两用8mm(可选: 3.6mm;6mm; 8mm 12mm；16mm...) 灰阶校正 0.45 信噪比 大于46dB (AGC OFF) 电源供应 DC12V-110mA (约490mA 红外线启动) 工作温度 ℃ (-10℃~+45℃) 工作湿度 ℃ 10% ～80% 工作环境 户外/户内/具防水淋功能
