主要参数 残压(V ): <1500 基本参数 防雷产品类型：电源防雷器 连接方式：根据EN50052, 固定于35MM宽的导轨上 保护线数：2线 响应时间：<25ns 其他功能：单相二线B级保护防雷器 电流：最大放电电流: 100kA 电压：最大工作电压: 385V 工作环境：-40 - +80℃ V25-B防雷器功能介绍和详细参数 V25-B防雷器功能     OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（?>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。 V25-B防雷器应用     当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。 V25-B防雷器特殊配置     　AS 声光报警模块 附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。       FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。       AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。 V25-B防雷器的技术 型号 V25-B 正常工作电压 UN 230V~ 最大持续工作电压 UcAC UcDC 385 505 根据VDE 0675，Part 6标准下的分类级别 B 在5KA（8/20）冲击电流下的电压保护水平 Up <1.0KV 单模块最大通流量 Imax (8/20us) 60KA 根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值 峰值电流 ismax 电量 Q 特定能量 W/R   25KA 12.5AS 160 KJ/W 承受25Karpm短路电流的最大保险丝规格 160A gl 连接导线选择范围 2.5-35mm2 安装 按DIN EN50052标准要求，固定于35mm宽之金属导轨上 颜色 模块 底座 橙色 灰色   700g 材料 聚酰亚胺 体积(长*宽*高) 90mm*89mm*62mm   NPE 模块技术参数 额定反应直流电压 UagN 500V±20% 额定工作电压 Ur 250V~ 50/60HZ 在100V下的绝缘电阻 Riso >10 Gohm 依据IEC 529的雷电流测试（10/350） 最大通流量 is max 电量 Q 比能 W/R   25KA 12.5As 160 KJ/Ω 最大通流量 （8/20us） Is max 50KA 100%雷击浪涌反应电压（1.2/50）UAS 100 ≤1KV 保护水平 ≤1KV 反应时间 tA ≤100 ns 使用温度范围 -40℃-----+80℃   V25-B/3+NPE电源防雷器技术介绍 V25-B/3+NPE电源防雷器应用     V25-B/3+NPE防雷器为根据IEC61312、IEC61643、VDE0675标准设计，用于B类防雷保护的场合，该过电压保护器尤其适用于TT和IT电网场合。V25-B/3+NPE防雷器采用新型的设计，既做到符合DIN VDE0100 Part534/A1的标准要求，又使得该型号在TT和IT电网上的安装变得简单易行。V25-B/3+NPE防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。 V25-B/3+NPE电源防雷器功能          V25-B/3+NPE防雷器的相线与零线之间的限压采用三组氧化锌压敏电阻模块（德国OBO BETTERMANN公司原厂提供，型号为V25-B/0），使过电压箝位至非常低的幅值，与此同时，压敏电阻在极短的响应时间内释放出较大的放电电流。在零线和地线的保护上，该型号采用一个高能量的石墨电极间隙放电模块（德国OBO BETTERMANN公司原厂提供，型号为NPE）用来限制零线与地线之间的过电压，当由于电网发生故障电压导致内部防雷器模块迅速老化情况发生时，V25-B/3+NPE防雷器内部的防雷模块内置的动态及热感断路器会随即发生动作，使防雷模块安全地从主电路脱离开来，与此同时，显示视窗适时地从绿色转变为红色和同时提供多种方式的告警。值得自豪的是，由于V25-B/3+NPE防雷器采取了新型结构，使得防雷模块在由于市电或负载原因引起防雷器过载时，其前端保险丝（或空开）能够及时而安全动作，避免了其它类型之防雷箱因内部结构不合理而引发防雷器内部压敏电阻持续短路造成的严重后果     由于V25-B/3+NPE防雷器采取了新型结构，使得内部防雷模块在由于市电波动过大或市电故障原因引起防雷模块过载时，其前端保险丝（或空开）能够及时而安全动作.从而使防雷模块能够安全地从主电路上脱离开来，避免防雷器因持续开通而引起短路损坏。具体保护原理图示如下：     敏电阻模块，从而使防雷器能够适应波动范围较大的用电环境。又由于零线与地线之间采用了一个高能石墨电极（NPE），因而在正常非雷电状态下，即使电网出现故障，相线与零线的工作电压超过385V以上，由于相线与中线之间的阻抗较小，故障电流足以使前级32A空开跳开，从而使防雷器安全运行。     新结构的防雷器对地电位引起的反击同样起到作用，当电位因雷电入地后引起PE与N之间反击时，反击电流经过高能石墨电极（NPE）后，在PE与N之间导通，并经过远端中性点后形成回路，从而使反击电流不经相线，造电设备损坏。   安装规范 基本要求 1、安装位置：V25-B应安装于机房的低压主配电柜内，它并联于主断路器的出线侧。 2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.  3、导线截面的选择（依据VDE0100标准） 单位：mm2 配电电源线 ≤35 50 ≥70 连接电线 10 16 25 接地线 ≥16 25 ≥35 4、由于V25-B/3+NPE/FS的特点，建议在防雷器前串接一后备空开，建议空开的容量为32A，A类空开（如Siemens 5sx2332-5）. 5、FS的接线安装共有三个接线端口，其中1-2接线端为常闭触点，1-3为常闭触点，根据用户报警装置的不同，连接不同的接线端。 注意：不可将已保护的线路与未保护的线路或地线并行布线。 遥信报警连接示意图

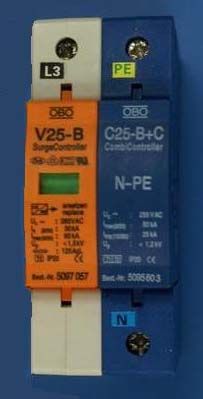

德国OBO防雷器，V25-B/1+NPE，V25-B/2 产品 名 称：德国OBO V25-B加强型单相二线防雷器 产品 型 号：OBO V25-B/1+NPE，OBO V25-B/2 技术资料：OBO V25-B  额定电压  UN  385v~  最大容许工作电压  U~MAX  505V  保护等级(根据VDE 0675，Part6 draft 11.89)  B  在雷电测试电流下，保护电压在5KA(8/20us)  <0.5kV, <2.0kV  测试电流根据VDE 0675，Part 6,  Imax  100kA  draft 11.89峰值电流幅度   电量  Q  10As  容通能量  W/R  5 105 J/Q  短路强度在25KA及最大保护保险丝下  160 A gL/gG  接线大小  2.5-46mm2  安装方法(跟据NE50022)  扣在35mm阔之路轨上，  工作温度范围  -40℃ to +80℃  特点: -- 属于B级防雷器,可应用于建筑物的主配电柜上； -- 保护功能最量大电流量60KA(8/20)残压； -- 选用NPE模块更适用于不同电网制式； -- 可选配置：声光（AS）报警、遥信（FS）报警； -- 模块化设计，方便维护，有故障功能显示窗口 -- 导轨安装、使用地靠近变压器的线路上； 定货 信 息 OBO V25-B/3+NPE  三相四线加强型电源防雷器带防爆模块 OBO V25-B/4      三相四线加强型电源防雷器 OBO V25-B/2      单相二线加强型电源防雷器 OBO V25-B/1+NPE  单相二线加强型电源防雷器带防爆模块

产品名称：OBO MC 50-B  基本参数： 产品类型：电源防雷器 连接方式：通过卡接在35mm导轨上的方式实现简便安装 其他功能：结构: 密封火花隙 电流：最大放电电流: 25kA 电压：最大工作电压: 225V 外观尺寸：100×35×75 mm 工作环境：-40 - +80 ℃ 主要参数： 残压（V）：低残压 型号 MC 50-B VDE 标称电压 UN 230 V/50-60 HZ 最大持续工作电压 UC 255 V 需求等级 －按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B Ⅰ级 雷电保护区 0→1 绝缘电阻 Rins >100 MΩ 电压保护水平 Up <2 kV 响应时间 TA <100 ns 浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数 峰值电流 Iimp 电量 Q 单位能量 W/R 50 kA 25 As 0.63 MJ/Ω 保护器在UC下的市电后续电流遮断能力 最大非对称短路电流 Ip 12.5 kArms 25 kA 最大串联保险丝（仅在电网中无此保险丝时需要） 500 A gL/gG 短路耐受能力（串联500A gL保险丝） 最大非对称短路电流 Ip 17.6 kArms 25 kA 温度范围 υ -40℃到+85℃ 空气湿度 ≤95% IP 等级 IP 20 连接体横截面积 单股/多股/多股软线 紧固扭矩（MA）至少4Nm 10-50/ 10-25/ 10-35mm2 AWG 8-2 安装 卡接在35mm2导轨上 （根据DIN EN 50022）

OBO V25-B/1+NPE/FS 主要参数 残压(V ): <1500 基本参数 防雷产品类型：电源防雷器 连接方式：根据EN50052, 固定于35MM宽的导轨上 保护线数：无 响应时间：<25ns 其他功能：单相二线B级保护带N-PE隔离带遥信触点 电流：最大放电电流: 100kA 电压：最大工作电压: 385V 工作环境：-40 - +80℃

主要参数 残压(V ): <1500 基本参数 防雷产品类型：电源防雷器 连接方式：根据EN50052, 固定于35MM宽的导轨上 保护线数：2线 响应时间：<25ns 其他功能：单相二线B级保护防雷器 电流：最大放电电流: 100kA 电压：最大工作电压: 385V 工作环境：-40 - +80℃ V25-B防雷器功能介绍和详细参数 V25-B防雷器功能     OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（?>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。 V25-B防雷器应用     当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。 V25-B防雷器特殊配置     　AS 声光报警模块 附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。       FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。       AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。 V25-B防雷器的技术 型号 V25-B 正常工作电压 UN 230V~ 最大持续工作电压 UcAC UcDC 385 505 根据VDE 0675，Part 6标准下的分类级别 B 在5KA（8/20）冲击电流下的电压保护水平 Up <1.0KV 单模块最大通流量 Imax (8/20us) 60KA 根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值 峰值电流 ismax 电量 Q 特定能量 W/R   25KA 12.5AS 160 KJ/W 承受25Karpm短路电流的最大保险丝规格 160A gl 连接导线选择范围 2.5-35mm2 安装 按DIN EN50052标准要求，固定于35mm宽之金属导轨上 颜色 模块 底座 橙色 灰色   700g 材料 聚酰亚胺 体积(长*宽*高) 90mm*89mm*62mm   NPE 模块技术参数 额定反应直流电压 UagN 500V±20% 额定工作电压 Ur 250V~ 50/60HZ 在100V下的绝缘电阻 Riso >10 Gohm 依据IEC 529的雷电流测试（10/350） 最大通流量 is max 电量 Q 比能 W/R   25KA 12.5As 160 KJ/Ω 最大通流量 （8/20us） Is max 50KA 100%雷击浪涌反应电压（1.2/50）UAS 100 ≤1KV 保护水平 ≤1KV 反应时间 tA ≤100 ns 使用温度范围 -40℃-----+80℃   V25-B/3+NPE电源防雷器技术介绍 V25-B/3+NPE电源防雷器应用     V25-B/3+NPE防雷器为根据IEC61312、IEC61643、VDE0675标准设计，用于B类防雷保护的场合，该过电压保护器尤其适用于TT和IT电网场合。V25-B/3+NPE防雷器采用新型的设计，既做到符合DIN VDE0100 Part534/A1的标准要求，又使得该型号在TT和IT电网上的安装变得简单易行。V25-B/3+NPE防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。 V25-B/3+NPE电源防雷器功能          V25-B/3+NPE防雷器的相线与零线之间的限压采用三组氧化锌压敏电阻模块（德国OBO BETTERMANN公司原厂提供，型号为V25-B/0），使过电压箝位至非常低的幅值，与此同时，压敏电阻在极短的响应时间内释放出较大的放电电流。在零线和地线的保护上，该型号采用一个高能量的石墨电极间隙放电模块（德国OBO BETTERMANN公司原厂提供，型号为NPE）用来限制零线与地线之间的过电压，当由于电网发生故障电压导致内部防雷器模块迅速老化情况发生时，V25-B/3+NPE防雷器内部的防雷模块内置的动态及热感断路器会随即发生动作，使防雷模块安全地从主电路脱离开来，与此同时，显示视窗适时地从绿色转变为红色和同时提供多种方式的告警。值得自豪的是，由于V25-B/3+NPE防雷器采取了新型结构，使得防雷模块在由于市电或负载原因引起防雷器过载时，其前端保险丝（或空开）能够及时而安全动作，避免了其它类型之防雷箱因内部结构不合理而引发防雷器内部压敏电阻持续短路造成的严重后果     由于V25-B/3+NPE防雷器采取了新型结构，使得内部防雷模块在由于市电波动过大或市电故障原因引起防雷模块过载时，其前端保险丝（或空开）能够及时而安全动作.从而使防雷模块能够安全地从主电路上脱离开来，避免防雷器因持续开通而引起短路损坏。具体保护原理图示如下：     敏电阻模块，从而使防雷器能够适应波动范围较大的用电环境。又由于零线与地线之间采用了一个高能石墨电极（NPE），因而在正常非雷电状态下，即使电网出现故障，相线与零线的工作电压超过385V以上，由于相线与中线之间的阻抗较小，故障电流足以使前级32A空开跳开，从而使防雷器安全运行。     新结构的防雷器对地电位引起的反击同样起到作用，当电位因雷电入地后引起PE与N之间反击时，反击电流经过高能石墨电极（NPE）后，在PE与N之间导通，并经过远端中性点后形成回路，从而使反击电流不经相线，造电设备损坏。   安装规范 基本要求 1、安装位置：V25-B应安装于机房的低压主配电柜内，它并联于主断路器的出线侧。 2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.  3、导线截面的选择（依据VDE0100标准） 单位：mm2 配电电源线 ≤35 50 ≥70 连接电线 10 16 25 接地线 ≥16 25 ≥35 4、由于V25-B/3+NPE/FS的特点，建议在防雷器前串接一后备空开，建议空开的容量为32A，A类空开（如Siemens 5sx2332-5）. 5、FS的接线安装共有三个接线端口，其中1-2接线端为常闭触点，1-3为常闭触点，根据用户报警装置的不同，连接不同的接线端。 注意：不可将已保护的线路与未保护的线路或地线并行布线。 遥信报警连接示意图

OBO MC 125-B/NPE参数细节 主要参数：残压（V）  低 基本参数： 防雷产品类型：电源防雷器 适用范围：B级，间隙性防雷，大通流量在IT，TN-S系统使用 连接方式：固定于35mm DIN型轨道上 保护线数：无 响应时间：<100ns 其他功能：灭弧能力: 3100 A eff          相对湿度: 95%          保护类型: IP 20          接线线径: 单股/多股          颜色: 蓝色          结构: 密封火花隙 电压：额定工作电压：230V/50- 60 Hz 最大持续工作电压: 255V 传输阻抗：>100MW 外观尺寸：100×35×75 mm 工作环境：-40 - +85℃ 特性一览表 MC 125-B/NPE 使用优点 密封结构设计，动作时无电弧外泻 能够封闭安装在任何标准的配电箱中 通过了安全性测试，获得VDE、 OVE、KEMA、KEUR、MEEI、EZU测试标志 适合所有应用场合中可靠的保护器，通过了多家 独立检测机构的测试。 高雷电通流能力，125kA （10/350） 使用安全性高 每一端提供两个连接端子 容易进行凯文接线方式 提供隧道式连接方式 无需接地跳线，安装更方便、更安全 功能和应用领域 浪涌保护器MC 125-B/NPE是一种设计用于中性线（N）和保护接地体（PE）之间的火花间隙保护器 ，可使用在TN-S、TT和IT系统内。两层火花间隙位于该装置内部，是由三片高能石墨电极圆盘组成。高耐热性的特氟纶隔环，可靠地保证了火花间隙内部精确限定的安全距离。 该浪涌保护器满足标准DIN VDE 0675 Part 6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC 61643-1（02.98）对Ⅰ级雷击电涌保护器的要求。该装置设计使用于0区到1区之间（根据IEC 61312-1对雷电保护区的定义）。 对于建筑物的雷电保护安装工程或通过架空线引入电源的其它场所的雷电保护安装工程，MC 125-B/NPE与雷击电涌保护器MC 50-B VDE联合使用，提供雷电保护的等电位连接。 安装 雷击电涌保护器MC 125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。 技术参数 雷电保护控制器 型号 MC 125-B/NPE 标称电压 UN 230 V/50-60 HZ 最大持续工作电压 UC 255 V 需求等级 －按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B Ⅰ级 雷电保护区 0→1 绝缘电阻 Rins >100 MΩ 电压保护水平 Up <2 kV 响应时间 TA <100 ns 浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数 峰值电流 Iimp 电量 Q 单位能量 W/R 125 kA 62.5 As 3.9 MJ/Ω 保护器在UC下的市电后续电流遮断能力 100 Arms 温度范围 υ -40℃到+85℃ 空气湿度 ≤95% IP 等级 IP 20 连接体横截面积 单股/多股/多股软线 紧固扭矩（MA）至少4Nm 10-50/ 10-25/ 10-35mm2 AWG 8-2 安装 卡接在35mm2导轨上 （根据DIN EN 50022）

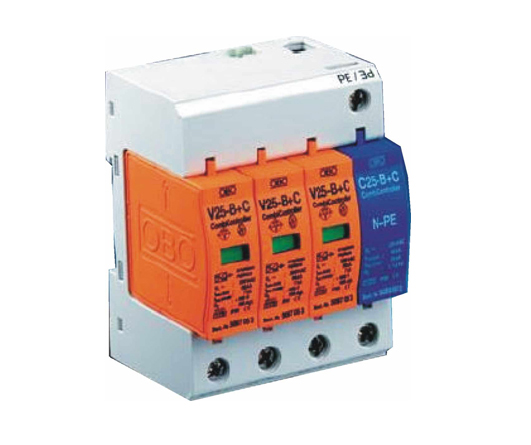

V25-B/3+NPE电源防雷器应用     V25-B/3+NPE防雷器为根据IEC61312、IEC61643、VDE0675标准设计，用于B类防雷保护的场合，该过电压保护器尤其适用于TT和IT电网场合。V25-B/3+NPE防雷器采用新型的设计，既做到符合DIN VDE0100 Part534/A1的标准要求，又使得该型号在TT和IT电网上的安装变得简单易行。V25-B/3+NPE防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。

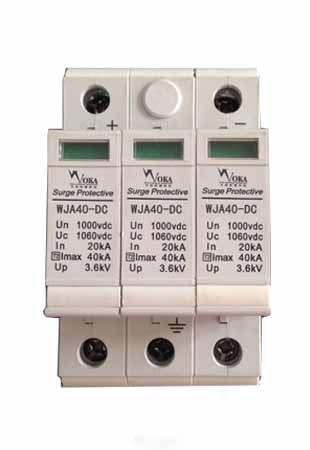

电源系列： WJA系列电涌保护器适用于交流50/60Hz，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，作为雷击等电位连接，其设计依据符合GB18802.1、IEC61643-1外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块有绿色（正常）变成红色（故障）。电涌保护器模块可在线更换。主要适用于供电系统电源设备部分，分配电柜和其他重要场所总电源的保护：广泛应用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的主要电源的保护。依据不同的配电系统可选择多种组合方式。   1.1一级电源防护WJA380-80：（并联安装于楼层或机房中心内部总配电处的一级电源防护）
