产品介绍 适用范围：无线通讯基地、高层建筑、大学、医院、民用、军用船舶、机场、历史性建筑、赛ma场、运动场、化学品、橡胶、油漆制造所、雷达站、气象站、军事基地、矿场等。特别适用于智能大楼。 最大放电电流（KA）≥300；徒度衰减倍率≥30%；幅值衰减倍率≥80%；抗风强度≤40m/s；激发器直径400mm；阻抗变换体190*1300mm；重量46.5Kg总高2000±10mm；法兰规格219mm

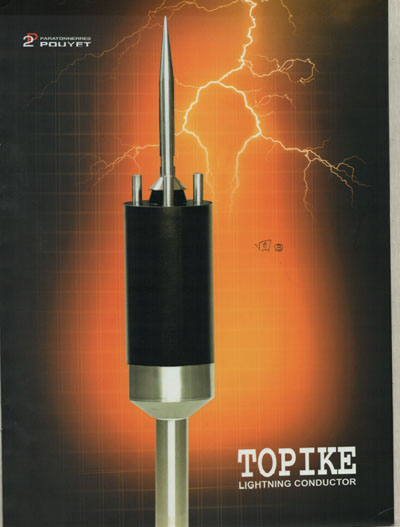

TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针         TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针（E.S.E.)的原理，是由一个人造的离子产生器吸收向下前导的电场能量，产生高电压，电解避雷针四周围的离子造成离子束，在区域的规划高点上创造一个最有利的雷击点。（而下降前导有正极性或负极性，该放射离子式避雷针会随着下前导的极性，而产生正或负离子）                               TOPIKE tu-pai-ke(矛头）第二代新科技                 放电式避雷针的专利技术，是具有吸收雷云下前导四周围的电场强度的能量，经过该避雷针的增强器产生高压及火花放电使避雷针周围电离化。该高压火花放电会在雷击前的一段时间产生，将避雷针周围空气离子化提升向上前导的高度，造成被规划的及最有效的雷击点。当雷接触到避雷针时，放电电流会顺着接地导体直接传到接地极。TOPIKE tu-pai-ke(矛头）放电式避雷针的所有动作元件皆被密封在特殊工程塑料容器内并与雷电通路分开，以避免避雷针受雷击后被放电电流及电压所损坏。 型号 装置高度（米） △L 2 3 4 5 7 10 第一等级保护半径 ※ TOPIKE 1（矛头1号） 20 30 40 50 50 51 32 TOPIKE 2（矛头2号） 25 38 51 63 64 64 45 TOPIKE 3（矛头3号） 31 47 63 79 79 79 60 第二等级保护半径 ※ TOPIKE 1（矛头1号） 26 39 53 66 67 69 32 TOPIKE 2（矛头2号） 32 48 64 81 82 83 45 TOPIKE 3（矛头3号） 39 58 78 97 98 99 60 第三等级保护半径 ※ TOPIKE 1（矛头1号） 29 44 59 74 75 77 32 TOPIKE 2（矛头2号） 36 54 72 89 91 92 45 TOPIKE 3（矛头3号） 43 64 85 107 108 109 60 ※ 最佳装置高度为5米 保护半径的计算方式是依照法国国家标准 NF C17-102 h=装置高度（米） △L=△L（m)=V(m/μs）·△T（μs） V=速度(m/μs） △T=提前放射高压时间（μs） D=向上前导体的半径（米） LEVEL 1：D=20米 （最佳保护0.95≤E≤0.98） LEVEL 2：D=45米 （一般保护0.80≤E≤0.95） LEVEL 3：D=60米 （标准保护0≤E≤0.80） LEVEL 1+附加设备（极佳保护E≥0.98）

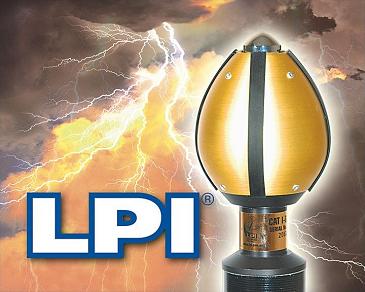

澳大利亚国际雷电保护公司（LPI）作为IES在全球领域的紧密合作伙伴，专业从事直击雷防护体系的研究。   “卫士－5”接闪器   “卫士－5”系统作为LPI公司目前所开发研制的新一代避雷针，在原有基础上作出如下改进：   用凸形顶端代替了尖形顶端。进一步减小电晕的影响。这个论断已经在美国新墨西哥州，玛哥达那山的南巴尔迪山峰上试验得到证实（请阅：“Measurement of Lightning Rod Responses to Nearly Strikes “by C.B.Moore,G.D.Aulich,and W.Rison/May2001）。   避雷针用四块独立的极板代替球形的极板，使得接闪端子的增强电场强度的能力更符合1：15（200KV：3MV）。   由于上述的改进及工艺的改良，卫士-5系统具有更加的性能（△T=50-62us）,符合UL-96，NFC17-102等一系列标准，价格也较低。   避雷针为非放射性物质结构   避雷针可承受电压：1/50微妙内250KV（250KV at 1/50uesc WAVESHAPE）.   避雷针由性质稳定的材料制成，在正常的大气中，不容易侵蚀。   避雷针不需要电池或电源提供运作动力，且无活动元件。   避雷针根据雷击放电电流在设定强度时上闪流对下行先导电流的截收容积计算出对建筑物的保护范围。   避雷针的工作特性为提前放电式（ESE），符合UL96安全认证及IEC1024-1，GB50057-94，99D562标准。并有ISO9002认证。   雷电专用下导体LPI-HVSC   “卫士-5”系统可以使用铜带，扁钢作下导体。但是，为了避免出现与一般防雷系统一样的情况的出现，在泻放雷电流时，“侧闪”会对附近的人员和设备造成危害。LPI建议在高密度人员聚居区，以及装有灵敏设备的地方，采用高压防护电缆作为下导体。   下导体由同轴双层导体构成，并由高压绝缘体材料分隔。   主导体为截面50mm2以上多股铜芯线并列排列，分布在18mm直径的圆周上。   下导体电感≤22nH/m   下导体电容≥1100PF/m   下导体电阻率0.5×10－3Ω/m   下导体承受电压≥200KV（1.2/50波形）   导流量：135kA（30kA以下的雷电流占50%，135kA的例子小于1%）   特征阻抗：4.5Ω   两层屏蔽、减小电磁感应影响。   下导体特征阻抗低、两层绝缘、防止侧向跳火。   下导体有不燃性材料组成。   下导体材质需耐防腐蚀。   下导体需符合ISO9002质量体系认证。   直接雷击计数器（LC-1500）   LC-1500直接雷击计数器具有灵敏度高，不需要电池及任何其他电源的特点。由于密封性良好（IP65），适用于户内和户外的环境使用。   雷暴预警器   1、 预警原理   --测量雷电场强度   --监测远、近雷云放电的电场变化   2、 由控制台、感应天线及报警喇叭组成   3、 10-15KM范围有雷云:第一次预警(黄灯)   4、 雷云进入8-10KM范围：第二次告警(声、光)   5、 雷云进入1-2KM紧急告警   6、 微程序控制器操纵   产品名称：“卫士－5”系列E.S.E避雷针 产品型号：CATI,CATII,CATIII 原产地：加拿大

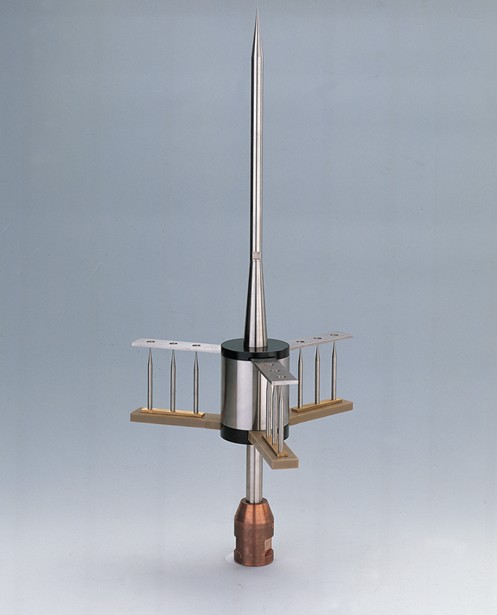

产品名称：提前放电避雷针ESE6000 产品型号：ESE6000 型号 提前放电时间△T ESE2500 25微秒 ESE4500 45微秒 ESE6000 60微秒   △T：根据法国国际NFC17-102规定的启动抢先时间，实际测试值大于规定值 不同型号及安装高度的“satelit+”避雷针对各类防雷建筑物的保护半径（RP） “satelit+”提前放电避雷针 H=高于被保护物的水平高度（m） 2 3 4 5 6 10 15 20 45 60 第一类防雷建筑物 ESE2500 20 29 39 49 50 51 53 55     ESE4500 28 42 57 70 71 72 73 75     ESE6000 35 52 69 86 87 88 89 90     第二类防雷建筑物 ESE2500 23 34 46 57 59 61 63 68 70   ESE4500 32 48 65 81 82 83 85 89 90   ESE6000 39 58 78 97 98 99 101 104 105   第三类防雷建筑物 ESE2500 26 39 52 65 66 69 72 79 84 85 ESE4500 36 54 72 89 91 92 95 101 104 105 ESE6000 43 64 85 107 108 109 111 116 119 120

一、产品用途三合一视频监控防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，适用于通信、公共场所、楼宇等各种安防场所室内、室外监控系统固定摄像机、红外一体机、高速球、中速球、云台摄像机等的电源、视频/音频、云台控制线路的防雷（浪涌）保护。 二、产品特点 ●产品采用串联式结构设计，具有多级保护功能。 ●信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。 ●通流容量大，响应速度快，损耗低。 ●残压低，使用寿命长。 ●集成化组合、体积小，接线简易，安装方便，实用性强。三合一视频监控防雷器技术参数型号 WJX-3 /220 /48 /24 /12 视频信号 控制信号工作电压 220V 48V 24V 12V 6V 12V 持续工作电压(VAC) 320 60 60 20 — — 标称通流容量In(kA,8/20μs) 10 5 5 最大通流容量Imax(kA,8/20μs) 20 10 10 接线方式 串联 串联 串联传输频率(速率) — 10Mbps 10Mbps 插入损耗(dB) — 0.2 0.2 特性抗阻(Ω) — 75 — 限制电压(VAC) 350 90 60 30 20 20 接口类型 2P BNC 2P 外壳材料 屏蔽金属外壳最大尺寸 105×38×38

法国富兰克林避雷针(Saint-Elme Active 1D/2D) Saint-Elme Active 1D Active 1D 预放电避雷针 Active 1D 原理 ACTIVE 1D 通过一“脉冲装置”来触发上行先导。该脉冲装置在雷云接近时，存储雷云—大地间电场能量，并在合适的时机，触发上行先导，以捕获雷云的下行先导。该装置在雷云接近时工作，通过其内置传感器测试周围电场强度。在接闪瞬间，避雷针头部极性翻转，其顶端电场强度被突然放大，上行先导放电，直至捕获雷云的下行先导。 Active 1D 特点 具备储能元件，从而有能力触发上行先导 能源自主、清洁：雷云电场能量 全天候工作 优化头部半径，减少电晕效应，保证脉冲装置工作正常 304L不锈钢材料，抗腐蚀 特别适用小型建筑保护，性价比极高 Active 1D 保护半径 ACTIVE 1D 提前放电避雷针已经过实验室认证，完全符合NFC17-102标准，具有12 提前放电时间。实际测试值具备优于标称值的提前放电性能。 雷闪计数器 记录范围：00-99次 测试电流波形：8/20μs 工作温区：-30℃～80℃ 防护等级：IP53 产品型号：AFV 0907 CF Saint-Elme Active 2D 预放电避雷针一直以来，人们增强ESE避雷针保护半径的方法就是改进上行先导的触发时机，然而，更重要的是，ESE避雷针要具有延伸上行先导的能力，以捕获雷电的下行先导。 基于多年的研究、实验室和现场测试，法国富兰克林推出了新一代的避雷针Saint-Elme Active 2D ，并继续保持其技术领先地位。 Saint-Elme Active 2D不仅具有触发上行先导的能力，更重要地，它能够提供足够的能量延伸上行先导，直到捕获雷云的下行先导。 Saint-Elme Active 2D避雷针的领先技术使其成为双激励避雷针的参考标准。 产品特点 双脉冲触发，具有稳定持续的上行先导 三种储能模式：太阳能、风能和雷云—地电场能量，全球独家技术 所存储能量可触发100次上行先导，重新储能时间不超过7分钟 准确判断放电时机，落雷更准确，减小雷击点落于非避雷针体的概率 电子器件完全被环氧树脂包裹，防止内部电子器件受雷击损坏 可对其遥控测试，测试范围90m，准确显示电子器件和极化器件是否正常 电阻

TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针         TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针（E.S.E.)的原理，是由一个人造的离子产生器吸收向下前导的电场能量，产生高电压，电解避雷针四周围的离子造成离子束，在区域的规划高点上创造一个最有利的雷击点。（而下降前导有正极性或负极性，该放射离子式避雷针会随着下前导的极性，而产生正或负离子）                               TOPIKE tu-pai-ke(矛头）第二代新科技                 放电式避雷针的专利技术，是具有吸收雷云下前导四周围的电场强度的能量，经过该避雷针的增强器产生高压及火花放电使避雷针周围电离化。该高压火花放电会在雷击前的一段时间产生，将避雷针周围空气离子化提升向上前导的高度，造成被规划的及最有效的雷击点。当雷接触到避雷针时，放电电流会顺着接地导体直接传到接地极。TOPIKE tu-pai-ke(矛头）放电式避雷针的所有动作元件皆被密封在特殊工程塑料容器内并与雷电通路分开，以避免避雷针受雷击后被放电电流及电压所损坏。 型号 装置高度（米） △L 2 3 4 5 7 10 第一等级保护半径 ※ TOPIKE 1（矛头1号） 20 30 40 50 50 51 32 TOPIKE 2（矛头2号） 25 38 51 63 64 64 45 TOPIKE 3（矛头3号） 31 47 63 79 79 79 60 第二等级保护半径 ※ TOPIKE 1（矛头1号） 26 39 53 66 67 69 32 TOPIKE 2（矛头2号） 32 48 64 81 82 83 45 TOPIKE 3（矛头3号） 39 58 78 97 98 99 60 第三等级保护半径 ※ TOPIKE 1（矛头1号） 29 44 59 74 75 77 32 TOPIKE 2（矛头2号） 36 54 72 89 91 92 45 TOPIKE 3（矛头3号） 43 64 85 107 108 109 60 ※ 最佳装置高度为5米 保护半径的计算方式是依照法国国家标准 NF C17-102 h=装置高度（米） △L=△L（m)=V(m/μs）·△T（μs） V=速度(m/μs） △T=提前放射高压时间（μs） D=向上前导体的半径（米） LEVEL 1：D=20米 （最佳保护0.95≤E≤0.98） LEVEL 2：D=45米 （一般保护0.80≤E≤0.95） LEVEL 3：D=60米 （标准保护0≤E≤0.80） LEVEL 1+附加设备（极佳保护E≥0.98）

产品名称：ESE2500避雷针 产品型号：ESE2500 不同型号不同安装高度的“satelit＋”避雷针对各类防雷建筑物的保护半径（Rp） “Satelit＋” 针尖高度 H=高于被保护物的水平高度（m） 2 3 4 5 6 10 15 20 45 60 第一类防雷建筑物 ESE2500 20 29 39 49 50 51 53 55 - - ESE4500 28 42 57 70 71 72 73 75 - - ESE6000 35 52 69 86 87 88 89 90 - - 第二类防雷建筑物 ESE2500 23 34 46 57 59 61 63 68 70 - ESE4500 32 48 65 81 82 83 85 89 90 - ESE6000 39 58 78 97 98 99 101 104 105 - 第三类防雷建筑物 ESE2500 26 39 52 65 66 69 72 79 84 85 ESE4500 36 54 72 89 91 92 95 101 104 105 ESE6000 43 64 85 107 108 109 111 116 119 120

产 品 名 称： 二合一网络防雷器产 品 型 号： WJX-2/RJ45 技 术 参 数：万佳 -二合一网络防雷器产品集成摄像机电源、网络信号，完全保护为一体。采用高能防浪涌元器件,大功率长寿命,独立无干扰线路串连线路设计三级滤压保护,芯片级低电容雪蹦精准钳位线路确保低残压无干扰,特殊生产工艺,先进的劣化报警技术,外观新颖、大方.安装方便.集成式设计,成本低、效果好、高性能。可对各种新型交直流网络摄像机进行一体化精细防浪涌/防雷/避雷/过流过电压保护。（本产品自主知识产权国家专利技术,仿冒必究）产品特性: ◆多功能防浪涌过电压精细保护 ◆大流量 (10~20KA) ◆低残压 (低电容雪蹦钳位线路) ◆高速反应(1~25NS) ◆劣化指示(视频信号切断技术) ◆全保护(二合一设计) ◆低损耗(进口插件线对线设计) ◆长寿命免维护(5年质保)（3ka下试验连续冲击100次） ◆防线路出错保护 ◆交直流电源通用 ◆三级滤压串联保护 ◆独立线路无干扰产品参数：产品名称 二合一网络防雷器产品型号 WJX-2/RJ45 电源额定工作电压 Un 220V 12~48V 电源最大持续工作电压 Uc 255V 70V 电源3KA下保护水平 Up
