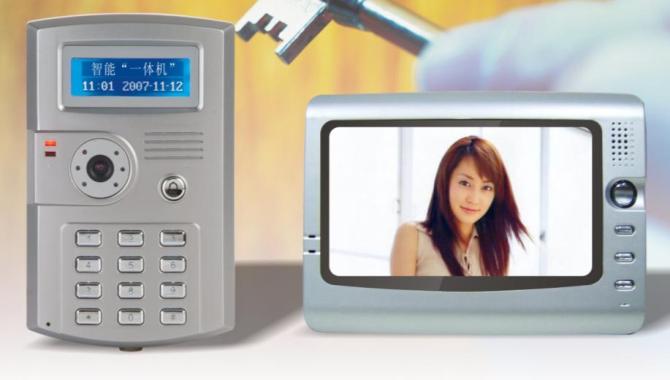

A18门禁功能简介     ◆     内置读卡器，可外接一个标准WG26读卡器。 ◆     中英文双语菜单界面，带背光；可显示刷卡人姓名和工号，有公共短消息和个人短消息发布功能；闹铃支持工作日设定；通过键盘完成设备参数的设置，可完全脱机；支持2000个持卡人，同时存储25000条刷卡和报警事件；可联网255台。 ◆     专业门禁功能：32个时间段/64个时间组/16个应用群组/8种节假日类型/卡片有效期；可设定只密码进入、只刷卡进入和刷卡密码同时进入；任意门点的远程控制，多种报警事件功能。 ◆     配套专业考勤软件，能适应工厂和写字楼的各种特殊考勤规则。   键盘操作说明 菜单目录   主菜单 |—时钟管理 |    |—设置时间 |    |—误差校准 |    |    |—无需调整 |    |    |—每天调快 |    |    |—每天调慢 |    |—报闹时间 |    |    |—闹铃01-> |    |    |    |—开启闹铃 |    |    |    |—报闹时间 |    |    |    |—持续时间 |    |    |    |—闹铃星期—星期日、星期一…星期六 |    |    | 。。。 |    |    |—闹铃16-> |    |    |   （同上） |—卡片管理 |    |—增加卡片 |    |—修改卡片 |    |—删除卡片 | |—系统设置 |    |—设备机号 |    |—背光模式—关闭、常开、自动、时区 |    |—发音提示—键盘音、闹铃音、提示音 |    |—通讯速率—2400bps、4800bps、9600bps、19200bps |    |—记录选项—进门记录、出门记录、事件记录、记满循环、 |                           禁止相同、容量预警，5位卡号                                              |    |—菜单密码 |    |—资源统计 |    |—清除系统 |    |—软件升级 | |—门禁管理 |    |—设置门1 |    |    |—权限设置 |    |    |    |—时段表—（时段0——时段31） |    |    |    |—时区表—（时区0——时区63） |    |    |    |—节假日 |    |    |    |—应用群组—（应用群组0——应用群组15） |    |    | |    |    |—管制类型—进出双管、进入单管、进管出任、潜回互锁 |    |    |—进入方式—只需刷卡、只需密码、卡加密码 |    |    |—门磁类型—门磁常开、门磁常闭、火警常开、火警常闭、无效 |    |    |—开门按钮—常开、常闭、无效 |    |    |—开门时间 |    |    |—关门时间 |    |    |—首入常开—开启首开、关闭首开 |    |    |—胁迫密码 |    |    |—开门密码 |    | |    |—设置门2 |    |     （同上面设置门1） |    |—复制1->2门 |    |—复制2->1门 | |—端口设置 |    |—继电器1—门锁1、门锁2、电铃、报警、无效 |    |—继电器2—门锁1、门锁2、电铃、报警、无效 |    |—W26接口1—进门1、出门1、进门2、出门2、W26输出、无效 |    |—W26接口2—进门1、出门1、进门2、出门2、W26输出、无效 |    |—本机读卡—进门1、出门1、进门2、出门2、无效 | |—菜单语言—简体中文、English     菜单操作方法： 菜单进入：在初始态按下+（先按,短时间内再按），可进入菜单状态 (如设有密码,输入正确才可进入) 。如3分钟内无任何按键操作，系统将自动退出菜单，进入初始界面。系统进入菜单状态后，不响应门禁控制和RS485通讯。 菜单浏览：菜单是树状结构，在某一级菜单中，用键和键移动光标选择条目，选中的条目反白显示，按键确定条目设置，按键放弃条目设置，并返回上级菜单。 多选和单选：键向上翻阅选项；键向下翻阅选项；选择多选项或单选项；< * >退出选择多选项或单选项，并保存选择结果。   密码进入操作方法： 在初始态按下，屏幕提示输入密码，按——数字键输入密码（开门密码或胁迫密码，出厂默认密码为空），按键确定输入。 个人密码修改：划卡并键入原始个人密码确认后，键入+，提示再划卡，键入新密码两次。成功！（缺省个人密码为：888888）     常用用途设置例举： 注意：以下设置都是基于出厂缺省设置的基础上进行的 一、单门密码门禁 1、   门禁管理    》设置门1 》进入方式设置为只需密码               》设置门1设置 开门密码 2、   端口设置    》继电器1 设置为门锁1               》本机读卡 设置为进门1                          二、控制两扇门，刷卡后需要键入个人密码（外接两个密码w26读头） 1、   端口设置    》WG接口1 设置为进门1 》WG接口2 设置为进门2 》继电器1   设置为门锁1 》继电器2   设置为门锁2 2、门禁管理      》设置门1 》进入方式   设置为卡加密码   三、主机与电脑联网 1、   系统设置》设备机号设置本机机号（应与软件中的设备号相对应） 》通讯速率设置波特率（应与软件所选的波特率相对应）   四、菜单操作详细说明请参考配套光碟中“一体机硬件操作手册”                          A18对讲门铃功能   ◆    对讲主机外形美观、新颖、ABS/金属材质 ◆    可实现呼叫、对讲、开锁功能 ◆   分机有彩色/黑白/普通对讲等款式可选       A18主机安装使用指南     后视接线端子                                                           接线示意图

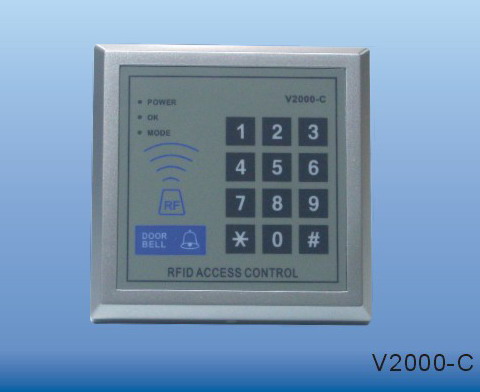

使用说明 1．            产品技术参数: 项目 指标 工作电源 直流12VDC＋10％；电流1.2A 开锁继电器 直流１２ＶＤＣ／２Ａ 环境温度 工作：0℃～45℃；存储：-10℃～55℃ 有效卡片存储容量 500张，每张有效卡同时具备一个“个人密码” 读卡器发射频率 125HKz 感应卡识别 ＥＭ或ＥＭ兼容卡 读卡距离 5-15CM 开门方式 卡、通用密码 ２．功能及设置：（对控制器进行任何设置都须在编程状态下进行） 1）．进入编程方式： 　　按［*］＋［６位编程密码］，嘟嘟两声响，（红灯闪烁，绿灯长亮。出厂的编程密码是990101，用户在启用门禁设备后，务必修改此编程密码。如果在20秒之内没有任何编程指令，系统自动退出编程状态。） 2）．修改编程密码： 　　按［0］＋［6位新编程密码］＋［重复6位新编程密码］，嘟嘟两声响；表示设置成功。 3）设置开门方式：  ①.卡或通用密码：按[1]+[0]，嘟嘟两声响；  ②.卡加个人密码：按[1]+[1]，嘟嘟两声响； 4）设置开门时间：  按[2]+[TT]，嘟嘟两声响；TT表示开门时间，以秒为单位，如开锁时间为3秒，则TT=03； 5）设置/修改通用开门密码：  按[3]+[4位新通用开门密码]，嘟嘟两声响，原4位通用密码被覆盖；按[3]+[0000]，嘟嘟两声响，清除所有“通用密码”； 6）设置防拆报警功能：  ①.关闭防拆报警：按[4]+[0]，嘟嘟两声响；  ②.开启防拆报警：按[4]+[1]，嘟嘟两声响； 7）设置有效用户（卡）：  按[5]+[3位用户编号]嘟嘟两声响之后+[然后在控制器上刷卡]，嘟一声响后，嘟嘟两声响，加卡成功；（注：3位用户编号必须为000-500之间的任意数， 每张卡的编号不得重复。指定用户编号后可连续刷卡，之后所添加的用户编号将以您所指定的起始用户编号续推） ８)删除有效卡：  ①.按[6]+[ 3位用户编号]，嘟嘟两声响，  ②.按[7]+[感应需要删除的卡]，嘟一声响后，嘟嘟两声响；（删除多张有效卡重复上面的步骤）     注：如需删除所有用户，建议恢复出厂设置； 9）设置门磁报警状态：  ①.关闭门磁报警：按[8]+[0]，嘟嘟两声响；  ②.开启门磁报警：按[8]+[1]，嘟嘟两声响；（开启本功能后，当正常开门后，没有关门，或者没有通过控制器开启，控制器将发出嘟嘟嘟连续长鸣报警，可外接报警器。） 10）恢复出厂设置：  按[8]+[6]，嘟嘟两声响，接着嘟嘟嘟三长声响，5秒钟后嘟嘟嘟三声短响，返回到正常模式； 11）退出编程模式：  按[*]，嘟嘟两声响。（注：如果在20秒之内没有任何编程操作，系统自动退出编程模式。） 3．强制恢复出厂编程密码：  拆下控制器，将J2的两脚短接一下后松开（通电状态），控制器嘟一声响，接着嘟嘟两声响，控制器即可恢复到出厂编程密码990101。 4．接线示意图

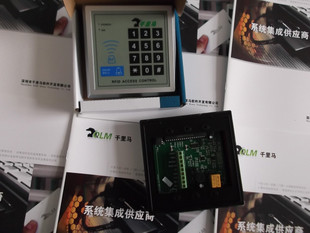

QLM268控制器是专门为小型办公场所而设计的门禁考勤一体机。由于考虑到使用方便性，即使在没有PC的情况下，也可通过一体机上的键盘手动进行操作，通过键盘手动进行操作来实现卡的管理、密码设置、时间 设置、工作模式、状态设置等多种功能。 　　QLM268控制器提供一个RS485通讯口，它完全可以通过RS485与计算机连接工作，从而可以实现门禁管理及考勤功能。通过该通讯口，也可以方便可以实现在线升级功能，为用户量身定做，满足更多用户需求。 QLM268门禁控制器的电路规划、元件布置、线路安排都具有其独特新颖的设计方式，所有输入输出端口都带有抗雷击、抗静电、电源短路保护等方面的设计，PCB板进行了防潮、防腐处理，能适应各种恶劣环境，其可靠性是同类产品无法比拟的。 技术资料： 输出和输入 2组标准wiegand26读卡器输入端口 2组继电器输出端子 2组标准门状态输入端子 1组门铃接口 2组出门请求按钮输入端子 1个内置读卡器 技术参数 工作电源：工作电压8～35V交直DC，额定电流

安装IC卡密码门禁系统的好处： 1.防止未经许可的人或不明身份的人贸然闯入您的办公室，顺手拿走您桌面的重要文件财物； 2.防止无休止的推销人员打扰您正常的上班秩序; 3.公司的门很多,您不得不揣着沉甸甸的钥匙，现在你只要卡或密码就可以了; 4.防止上班时间员工私自离开工作岗位，带考勤的门禁还可以用作公司人员考勤和查看人员进出记录； 5.知名企业均已安装门禁，门禁系统有效提高企业形象、有利公司发展； 6.拥有高安全性、高科技的高档指纹门禁更是现代知名企业中必不可少的形象工程 本公司郑重承诺：系统产品提供包安装、包维护。1年免费保修，长期维护 专业办公室门禁、专业写字楼门禁考勤 门禁系统：深圳门禁，深圳考勤门禁，电子门禁，单门门禁，密码门禁，刷卡门禁，感应门禁，联网门禁，多门门禁，银行刷卡门禁，金融联动门禁，单门联网门禁，指纹门禁机，指纹考勤机。门禁配件：电插锁，磁力锁，玻璃门夹，门禁专用电源，，读卡器 本公司产品质量最好、价格最实惠。公司经营理念：稳定的产品、实惠的价格

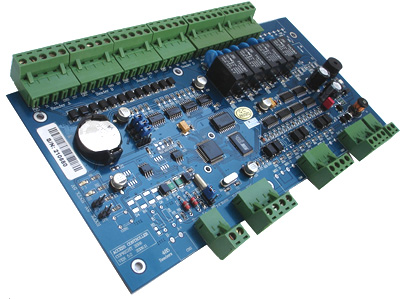

双门门禁概述 485双门双向门禁控制器是485门禁系列中的一种，使用标准的工业串口通讯，通讯距离可达1200米，一条总线可以接255台设备；外接4个韦根读卡器，实现2个出入口的进出刷卡，该门禁控制器选用目前最先进的集成方案设计而成的新一代门禁控制产品。具有性能稳定、通讯快、容量大、兼容性强、组网方便等特性，其卓越性能在国内外众多大型门禁系统工程和一卡通系统中得到广泛证实。 基本参数 主板型号： 2000 主板尺寸： 218mm×130mm×23mm 主板颜色： 深蓝 主板重量： 约200克 机箱尺寸： 285mm×240mm×82mm 机箱颜色： 黑色 机箱重量： 约1600克 工作温度：
