信号旗®激光对射探测器是玺天科技公司针对红外对射、红外栅栏存在的抗干扰性差、误报率高、能耗高等缺陷，使用纳米级半导体激光替代红外光作为探测光源，充分利用激光能量集中、穿透力强、抗干扰性好的优势，研制成功的全新一代光感应探测器，具有低能耗、高可靠性和高安全性特点，是一种全天候和各种环境通用的周界探测产品，具有全面替代红外对射产品的技术优势。特别适用野外大型油、气管道、电力、通信线缆输送线路、站场和大型机场、场馆、工业园区、居民小区等野外超大周边界防范，同时适用普通家居和别墅防范。一、 激光的特性 激光，意思是"受激辐射的光放大"。 "受激辐射"是爱因斯坦在1916年提出的一套全新理论。这一理论是说在组成物质的原子中，有不同数量的粒子（电子）分布在不同的能级上，在高能级上的粒子受到某种光子的激发，会从高能级跳到（跃迁）到低能级上，这时将会辐射出与激发它的光相同性质的光，而且在某种状态下，能出现一个弱光激发出一个强光的现象。这就叫做"受激辐射的光放大"，简称激光。激光主要特性：激光的高方向性激光的高方向性使其能在有效地传递较长的距离的同时，还能保证聚焦得到极高的功率密度。激光的高单色性由于激光的单色性极高，从而保证了光束能精确地聚焦到焦点上，得到很高的功率密度。激光的高相干性相干性主要指光波各个部分的相位关系。 二、 信号旗®激光对射探测器 信号旗®激光对射采用国际尖端的微耗检测芯片和半导体激光发射管，通过独有的专利技术，使振荡频率控制在纳米级范围内，将激光作为一种探测光源，形成隐形的激光光栅，结合特定的接受装置，使之作为一种遮挡型入侵感应探测装置。 1、信号旗®激光对射与红外对射的外形区别： 信号旗®激光对射使用了与红外栅栏相同的杆状外形，其外形区别主要在滤光罩的不同。红外对射使用深颜色滤光外罩，防止其它白光进入引起干扰误报； 信号旗®激光对射使用透明防护外罩，允许白光和其它杂光进入，这是红外对射无法做到的，也是两种产品外形辨别的标志，表明信号旗®激光对射彻底解决了一直困扰红外对射的自然光和人造光干扰问题。 2、信号旗®激光对射探测器的特点： 性能稳定--利用激光的光源优势和优化的电路设计，使产品整体结构简单，性能更稳定，技术更先进，真正实现无误报。能全天候使用和各种环境通用，尤其适应野外复杂的自然环境。抗干扰-- 通过使用激光光源，对激光束编码和独有的电路设计，提高了探测器抗杂光干扰和强电磁干扰能力，环境适应性好。数字定位--应用了玺天科技独有的数字编解码技术，使每付探测器具有独立的位置编码功能（选配），即使大量应用于超大范围周界，也能实现总线制串联安装，对每付探测器编码定位。能耗极低--利用了激光的光源优势和采用国际尖端的微耗芯片，使能耗极低，仅为红外对射、栅栏的1/3，而探测距离更远。低能耗降低了使用成本，使探测器更容易进入普通家居大量使用，实现周界24小时布防。安装简便--激光扩散角小，校准简便，无需聚焦调整安装。只需串接使用即可。采用总线制安装，布线简单，节省成本，减少维护。兼容性好--作为新型的对射探测装置，既可以与信号旗®报警主机配套使用，也可以与红外对射原有的设备（例如主机和编码器等）兼容。应用范围大—由于性能稳定，能耗极低和具有数字编解码功能，使用总线制安装可以无限串接探测器应用于超大范围周界防范，最大串接量可达100000付。 3、信号旗®激光对射产品类型： 基本型：适用周界和家居防范。警示型：夜晚可见明显的红色激光束线，具有警示、威慑入侵者的作用。主要适用家居和小范围周界防范。 4、信号旗®4光束激光对射产品性能参数：光源：不可见激光型号：XTJ450、XTJ4100、XTJ4200 警戒距离：50米、100米、200米警戒层次：四光束报警方式：双光束遮断报警工作电压: DC12V 工作电流：发射、接收30-75mA 报警输出（可选）：1、自带定位编码信号输出；2、常开/常闭开关量信号输出反应速度：≤30 mS 额定功率：≤0.4mW 防拆输出：接点输出DC/AC 12 V 光轴调整角度：360°旋转光束对准方式：自带自动定位检测，LED显示对准。 5、适应野外复杂的自然环境、场所：（1）、野外超长输油、输气管道线路和超大站场；（2）、野外超长电力、通信线缆输送线路和超大站场；（3）、大型机场、地铁、城市轻轨周边界明暗防护系统；（4）、国边境、军事禁区、监管区防范；（5）、各类场馆、工业园区、居民小区等周边界防范；（6）、桥梁、隧道超高预警防护；（7）、普通家居、别墅和贵重物品存放场所防范。 6、信号旗®激光对射适应超大周界范围防范： 激光对射对恶劣环境的适应性非常显著，抗干扰性强和超低功耗的特点使其能在全天候的环境下长年使用，其探测监控范围可以无限扩展，无限串接使用。目前单个小区范例工程串联使用量已达到4500付。其自带位置编码功能也为适应这一特点创造了条件。 7、信号旗®警示型激光对射适应家居防范： 激光对射可以对家居院落的围墙、门窗、阳台的全界封闭防范，或利用激光光束线构成多重隐形栅栏，形成纵深防范，真正达到将入侵者阻止于院外室外的目的。 8、信号旗®激光对射与红外对射比较 在防盗报警领域的周界探测产品中，利用红外光作为光束感应型探测器具有先天的缺憾，它要求具有聚焦特定波长的菲涅尔镜片发射和接受红外光线，同时必须选择特殊滤光材料尽可能过滤掉其它引起干扰的杂光，而优质滤光材料和加工技术仍然掌握在日本等国家的手中，导致目前我国高中端产品仍然被国外厂家所控制，价格昂贵。国内更多厂家基本都选用替代的滤光材料、光学材料，而替代材料往往导致产品不合格，经常误报，只能占据低端产品市场，并造成目前主动红外对射产品不能大量使用到周界和家居防范中。此外，红外光扩散角大，发射能耗高，由此带来产品元器件、材料、电子电路的老化、衰减和不稳定等问题，因此，目前安防市场迫切需要推出一种稳定性和可靠性更高的产品来替代红外对射产品。 激光光束发散角小，方向性好，光束集中，功率密度大，光线穿透力强，不受太阳光、灯光、雨、雾、雪、沙尘、电磁、雷电、电波等干扰。激光光束只在一个圆锥角里传输，激光对射到100m远时，激光的光斑直径只有25Cm大小。而红外光对射到100m远时光斑直径就达2-4m。 所以激光光束的功率密度是红外对射的数千倍。因此，作为一种用作对射的光源，激光具有无比的优越性。 9、信号旗®激光对射的安全性 信号旗®激光对射采用低功率激光发射管，安全可靠。同时通过采取独特技术，使单位面积的功率密度降低到正常功率的数千分之一，不会对人体产生损害，符合国际通用的安全指标，属绿色安全激光。 10、信号旗®激光对射的检测资质信号旗®激光对射栅栏为全球首创，产品已经公安部检测认证，符合推广应用条件。

激光全自动防高压线外力破坏预警系统 当前，我国高压电力线路受外力破坏现象十分突出，严重影响到电网的运行安全。各地电力运行管理部门根据不同情况，采取以视频图像监控为主的安全防范措施。但是，由于需要通过人员在后台进行实时观察，无法长时间保证有效监控到位，而且，太阳能供电受天气、时长限制，往往出现供电不济的现象。部分产品通过红外、微波探测辅助进行预警来提高监控效果，但是探测距离近、误报高，不能监控到外物体垂直移动状态，无法真正监控到位。因此，电力部门迫切需要一款监控距离远、实用效果 好的产品来真正提高监控效果。 长沙玺天科技公司研制成功的信号旗®全自动远距离激光防高压线外力破坏的预警系统具有探测距离远（800米）、探测精度高（误差0.5米）、灵敏度高、稳定性好、适用性好的特点。既可以独立安装，也可以与已建和新建的视频监控实现联动，提高监控效果。   一、    基本原理：利用激光测距和通讯传输功能，检测高压输电线磁场衰减变化，解析外物体与高压线的空间位置距离变化值，实现安全距离的分档预警，联动视频图像监控，提高监控效率。 二、    探测项目：高压线下超高工程车、货车、建筑物、树木；铁塔倾斜、撞击。 三、    探测距离： 200米、500米、800米 四、    应用方式： 1、         临时点位的移动监控／视频联动：可以独立使用或与视频联动使用。对已建视频监控的可以再安装激光探测实现双探联动。 2、         固定点位的长期监控：适应对高压线下生长的树木、经过的公路、长期施工场地及易损位置铁塔的长期监控。 五、不同高压等级线路报警距离设置参考值 等级 初始报警设定值 二档报警设定值 三档报警设定值 110KV 5米 4米 3米 220KV 6米 4米 3米 500KV 8.5米 6 米 4 米 六、主要性能特点 高压线路防外力破坏激光检测预报警系统是目前国内外唯一利用激光检测技术预防物体对高压线外破坏的高科技产品。系统完全自主研发，自主创新。 1 、技术先进，集成度高。 融合集成了当今最先进的激光探测技术、人工智能与无线通讯技术、图像数据采集压缩编解码技术。设计合理，结构紧凑，性能稳定。 2 、 探测距离远。 系统能探测800米距离内物体和精度±0.5米的上下位置移动变化，在物体越过初始警戒值报警后，能继续探测出物体再向高压线移动的危险距离，以便采取下步预防措施。 3、安装简单、维护方便。设备直接安装固定在铁塔架上即可，采用低功耗和自动休眠技术，使用太阳能直接供电，无需外接电源。一般情况下免维护，管理十分方便，运行成本低。 4、操作简洁。只需用手机或计算机发送简单的“布防”或“撤防”指令即进入工作状态或解除工作状态；接报警信息后按“#”键即可进行远程喊话；发送“查询”指令，即可获取物体与输电线的位置距离。 5、报警方式多样。具有现场声光警示、现场语音警示、远程喊话警示、电力110联网报警等多种形式，直接在现场阻止危险动作进一步发生。 6、适用性好。产品既可用于在建工地房屋、施工吊车超高的临时性移动监控，也可用于野外有树木生长的线路长期性监控，还可以对铁塔斜度、盗损破坏进行监控。可以与已装或新装视频监控连接，解决了仅单独安装视频系统无法长时间实现图像监控的难题。 7、使用寿命长。产品优化了电路设计，并采用先进的微耗检测芯片，整个系统能耗低，大大延长了设备使用寿命。激光发射连续工作寿命为10万小时，足以保证设备的有效使用周期。 七、系统主要技术参数 激光探测系统参数： GSM 报警主机 工作电压输入：12V； 输出：12VDC； GSM无线传输：900+1800MHZ；工作电流：10mA；输出信号：数字信号。 激光探头 探测距离≤800米、500米、200米；探测精度≤50厘米；激光连续发射寿命10万小时。 太阳能电池 太阳能板功率：70W；蓄电池容量：12V/38AH 管理人员 手机1-6台 监控中心 计算机1台   视频监控系统参数： 工作电压 DC12V 功率 6W（瞬间最大:30W） 通信方式 3G/GPRS/EDGE/WCDMA1X 视频通道 4路，切换传输 报警通道 1路，常开/常闭 摄像机 1、像素数：PAL:752(H)×582(V) 2、水平分辨率：480 TVL(彩色)/520 TVL(黑白) 3、最低照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白) 4、变焦率：26 5、预置位数量：128 6、水平旋转角度：0°-360°/俯仰角度 -3°+ ±90°

信号旗®激光智能防盗报警系统与目前普遍采用的红外探测防盗技术比较，具有明显的技术优势。整个系统设计合理，技术先 进，稳定可靠，报警位置精确，报警方式多样，节能，维护方便等。 1、技术先进，自动化程度高。系统融合当今最先进的计算机技术，自动控制技术、数字编解码技术、无线通讯技术、光学技术和人工智能技术，设计合理，反应灵敏，功能完善，操作简单； 2、性能稳定，无误报。感应探测设备采用本公司生产的激光对射探测器具有完全抗各种杂光干扰性能，在探测器安装使用上采用双鉴感应模式，有效防止小动物穿越、树叶掉落产生的误报，环境适应性好； 3、报警位置定位精确，并通过LED电子模拟图实时显示报警防区，使值班人员迅速掌握报警位置。根据激光探测器的安装距离最高可精确到10米； 4、报警、联动方式多样。系统具有现场声光报警、无线GSM多路报警，并可以发送报警消息到指定保卫人员和管理人员手机上。提供本系统多个站点报警中心集中管理模式和与公安报警中心联网的多级联网报警模式。 配备报警联动输出接口，可与其它安防组件（如电视摄像头）、系统（如高压脉冲电子围栏等）实现联动，从而提高安全防范等级； 5、远程控制，报警，查询等技术优于全国同类产品。通过GSM无线网络，管理人员不在现场也能对系统进行开关控制、多种工作模式的转换、系统工作状态查询，还可以报警后第一时间了解非法入侵的详细位置； 6、能耗低，设备使用寿命长。由于注重系统优化的电路设计，并采用先进的微耗检测芯片，整个系统能耗低，大大延长了设备使用寿命。 7、具有防剪线功能，一旦出现剪线或损坏，能及时向管理中心报警； 8、双重防雷。除安装专用防雷器外，主机还自带防雷功能，适用于野外空旷环境。 9、系统工作的稳定性强，一般情况下免维护，管理十分方便。

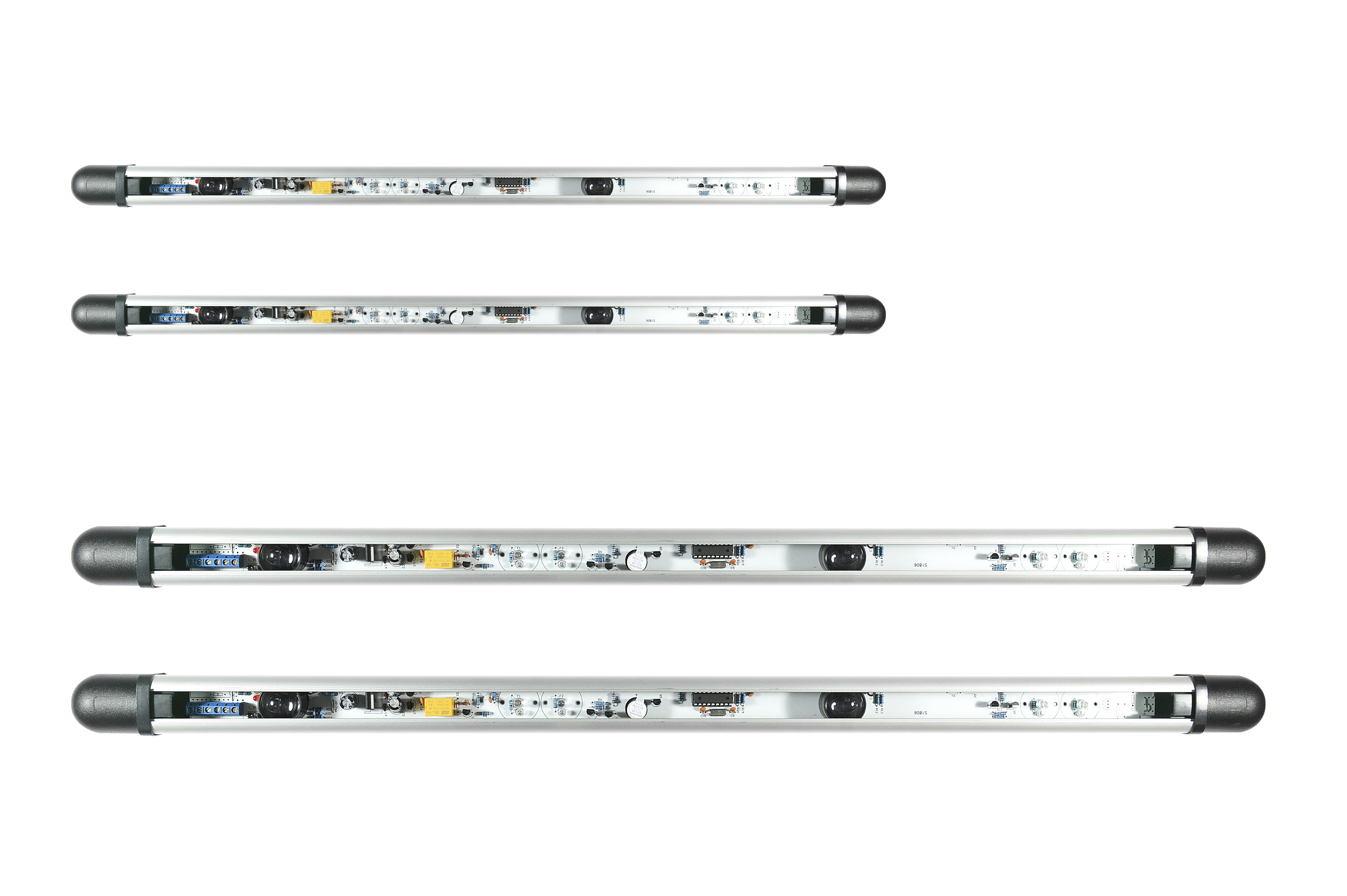

信号旗®4光束激光对射产品性能参数： 光源：不可见激光 型号：XTJ450、XTJ4100、XTJ4200 警戒距离：50米、100米、200米 警戒层次：四光束 报警方式：双光束遮断报警 工作电压: DC12V 工作电流：发射、接收30-75mA 报警输出（可选）：1、自带定位编码信号输出；2、常开/常闭开关量信号输出 反应速度：≤30 mS 额定功率：≤0.4mW 防拆输出：接点输出DC/AC 12 V 光轴调整角度：360°旋转 光束对准方式：自带自动定位检测，LED显示对准。 适应野外复杂的自然环境、场所： 1、野外超长输油、输气管道线路和超大站场； 2、野外超长电力、通信线缆输送线路和超大站场； 3、大型机场、地铁、城市轻轨周边界明暗防护系统； 4、国边境、军事禁区、监管区防范； 5、各类场馆、工业园区、居民小区等周边界防范； 6、 桥梁、隧道超高预警防护； 7、普通家居、别墅和贵重物品存放场所防范。
