产品特点： 1．远距离、高清晰图像传输特性，使监控点图像远距离传输不失真适合各距离。 2．进口专用芯片和可靠的工艺保证，性能稳定抗干扰能力强 3．采用频率复用技术可有效抵抗电火花干扰、50Hz交流干扰、无线频率等干扰信号。 4．系统容量大，实现多种信号同时在同一根线缆中共缆传输。5．模块化设计，具有体积小、故障率低，可全天候工作。 6．电源保护功能，可防止因输入电压过高而损坏设备。 7．速率选择有1200bps 2400bps,4800bps,9600bps，19200bps四种速率选择传输距离远、传输质量高。     欢迎高速球及矩阵厂家洽谈ODM和OEM

YF-R600-16A/AD捷变频音视频解调器是宽频共缆“一线通”电视监控传输系统中监控信号专用解调设备，可将共缆传输回至监控中心的任意频道解调还原成AV信号，输出给硬盘录像或矩阵控制器等切换显示设备。 该设备采用PLL频率合成、I²C总线控制、日本一体化高频头等先进科学技术，40—860MHz连续可调，内置按键式设计、LED数码管频道显示，可对每个视频解调通道进行频道搜索存贮，并具有掉电记忆功能，该解调器具有搜索频率准确、解调稳定、边带特性严格、灵敏度高等特性，适合宽频共缆监控信号的单路AV解调。防雨一体化结构设计,既适合室外壁挂安装,也适合室内安装. 技术指标 项 目 参 数 视频部分   输出制式 PAL D/K 输出阻抗 75 Ohms,不平衡 频率响应 ±2.0dB 带宽 5MHz 微分增益 ≤8% Max 微分相位 ≤8 Deg Max 信噪比 ≥45dB 音频部分   输出 50Hz-15KHz 0 dBmv (0.6V) 阻抗 600 Ohms,不平衡 频率响应 ±1dB 谐波失真 1% Max 射频部分   输入频率范围 46～860MHz 输入电平 70～90 dBμV AGC调整范围 40 dB 输入阻抗 75 Ohms，Unbalanced 其他部分   电源 AC220V/50Hz 频道调节方式 手动捷变 功耗 20W 直流输出 DC12V，≤800mA MAX 外形尺寸（mm） 433×455×92(标准2U机箱)

产品简介：系统采用总线制通信工作形式，设计8个防区，分别由8位拨码开关设定防区模块地址及主机进入戒备防区。报警模块采用全数字编码芯片，编解码芯片相互对应,无误报和不报警现象,是社区、工厂、银行、商场、车站等集体单位用于防范的良好器材。此外该系统中音频、视频、报警、广播（背景音乐信号）、数据五种信号可在一条线上同时进行传输，而无需另外布线，且线路衰减小，可以延长传输距离。 二、面板结构图 ： 报警模块BJM-8                             报警主机BJZ-8 三、接口说明： 1-射频信号输入；2-信号输入指示灯；3-电源指示灯；4-接DC12V电源；5-报警模块地址拨码开关（拨到上方表示开，下方表示关）；6-报警探头接口，接探头；7-报警主机地址拨码开关（拨到上方表示开，下方表示关）；8-信号输出指示灯；9-信号“进”按键S1；10-信号“退”按键S2；11-信号“测试”按键S3；12-射频信号输出；13-报警信号还原继电器，接报警器； 四、产品特点： 1、音频、视频、报警、广播（背景音乐信号）、数据五种信号可在一条线上同时进行传输（解决了报警和音频不能同时传输的问题），而无需另外布线，且线路衰减小，可以延长传输距离。 2、报警主机高度集成，减少了连接线，提高了可靠性，维护工作量也大为减少。 3、系统扩展性好、兼容性强、升级容易(增加信号而无需另外布线，只要就近接入信号即可)、应用广泛，且易于日后维护； 4、系统用一根同轴电缆传输，简洁布线结构、取材方便、成本低廉、施工简便、缩短工时； 5、系统可以和宽频共缆一线通监控系统共网（反相传输），也可以独立建网； 6、系统采用半双工波特率数据通信工作形式，抗外界干扰能力强，控制信号稳定，确保系统工作稳定可靠； 7、该系统可分为8个防区，每个防区可独立地址编码，LED防区指示，共可存储8个探测器； 8、新颖的外观设计、标准化专业结口、操作简单易行； 五、一线通广播主机系统连线示意图： 六、一线通报警操作方法： 按照连线示意图，连接好各个接口： 1、防区模块部分： 8个防区地址由8位拨码开关S1设定。当模块收到主机访问信号后把最近一次检测到的结果发送出去。结果有3种状态：平安、报警、无应答（模块被拆除或损坏）。发光管LED1显示接收状态，收到访问信号时保持常亮，否则灭。 2、主机部分： 由8位拨码开关选择进入戒备状态的防区，接通为戒备状态其它无用防区处屏蔽状态。 发光二极管对应8个防区进行两种状态显示，一种是进入戒备，当拨码开关选中防区时，主机上对应发光管亮，说明已进入戒备状态。另一种是测试状态显示。 3、报警模块拨码采用二进制，报警主机拨码的方式为八位拨码开关拨多少就为多少，如八位拨码开关拨5则认为给5号模块发数据。 七、注意事项： l 使用本设备前请认真阅读设备说明 ； l 严格按照规程安装调试； l 注意设备防水、防潮、小心轻放； l 请使用稳定DC12V电压供电； l 请安装合适高度，以免损坏、触电； l 接通电源前，请按照面板结构图所示，连接好线缆； l 检查线缆的连接是否牢靠，以防接触不良； 设备出现故障，不要擅自打开，请与我公司售后服务部联系

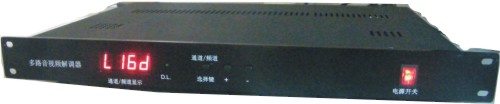

解 调 器 感谢您惠顾本公司宽频共缆一线通监控传输系列产品！ 多路音视频解调器是宽频共缆“一线通”监控传输系统中监控信号多路解调设备，采用PLL频率合成、I2C总线控制、进口一体化高频调谐等先进科学技术，可对每个音视频解调通道进行频道收索存贮，并具有掉电记忆功能，使通过同轴电缆传输的多路监控信号解调为标准的音视频信号。该解调器具有收索频率准确、解调稳定、边带特性严格、带外抑制度高等特性，非常适合多路音视频载波信号的解调。 其主要特点如下： l 频率收索准确、稳定，并具有掉电记忆功能；     l 进口一体化高频调谐器确保解调画质清晰； l I2C总线控制技术使控制方便简单，稳定可靠； l 轻触面板设计，操作简单，使用方便，美观得体； l 可接收48-860MHz的所有频道节目； l 该产品分4路（或8路或12路或16路），射频同时解调，输出音频信号、视频基带； 一、 技术指标 l 输入电平       4路在68 dB  8路在72 dB  12路在73 dB                           16路在75 dB以上 l 输入接口       标准公制F座 l 输入阻抗       4路在75  0hms   多路在70  0hms，不平衡 l 视频输出       1VP-P(PAL  D/K) l 微分增益       ≤6%  Max    l 微分相位       ≤6  Deg Max l 载噪比         46dB l 音频输出         600  0hms，不平衡 l 接收频率节器     48-860MHz， 8 MHz连续可调 l 谐波失真         1.5%  Max l 反射损耗         ＞14 dB          l 控制方式         手动或自动        l 作温度           -10-60℃ l 电源             AC220V/50Hz l 外形尺寸（mm）  标准1U机箱   二、 面板结构图 1、前面板 2、后面板 三、解调器接口说明：  1-通道／频道显示；2-              3-通道／频道选择键； 4-通道／频道增加；5-通道／频道减小；6-电源开关；7-220VAC电源； 8-保险丝；9- RS485数据信号输入；10--射频信号输入；11-视频信号输出； 12-音频信号输出；                                                          四、操作方法：先确定通道再确定频道，通道的排序是：V1、V2 ……V15 V16分别对应着1通道、2通道……15通道、16通道 在通道∕频道显示处通道的显示是：L01、L02、……L15、L16 在通道∕频道显示处频道的显示是：CH01、CH02……CH15、CH16 如5通道对应的是8频道其操作顺序如下： 1、 按通道∕频道按钮切换到通道，如果通道∕频道显示处是L02，那 么就按“﹢”按钮把通道显示增加到L05为止，如果通道∕频道显 示处是L09，那么就按“-”按钮把通道显示减小到L05为止，这样就 定位到5通道了 2、 按通道∕频道按钮切换到频道，如果通道∕频道显示处是CH02，那 么就按“﹢”按钮把频道显示增加到CH08为止，如果通道∕频道 显示处是CH09，那么就按“-”按钮把频道显示减小到CH08为止， 这样就定位到8频道了 五、注意事项： l 要输入合适的电平，信号太弱会产生雪花点干扰， l 信号太强易造成网状干扰成网状干扰或图像扭曲 l 使用本设备前请认真阅读设备说明书; l 严格按照规程安装调试； l 注意设备防水、防潮、小心轻放; l 请使用稳定AC220V电压供电； l 请安装合适高度，以免损坏、触电； l 设备出现故障，不要擅自打开，请与我公司售后服务部联系 六、解调器连线示意图

解 调 器 感谢您惠顾本公司宽频共缆一线通监控传输系列产品！ 多路音视频解调器是宽频共缆“一线通”监控传输系统中监控信号多路解调设备，采用PLL频率合成、I2C总线控制、进口一体化高频调谐等先进科学技术，可对每个音视频解调通道进行频道收索存贮，并具有掉电记忆功能，使通过同轴电缆传输的多路监控信号解调为标准的音视频信号。该解调器具有收索频率准确、解调稳定、边带特性严格、带外抑制度高等特性，非常适合多路音视频载波信号的解调。 其主要特点如下： l 频率收索准确、稳定，并具有掉电记忆功能；     l 进口一体化高频调谐器确保解调画质清晰； l I2C总线控制技术使控制方便简单，稳定可靠； l 轻触面板设计，操作简单，使用方便，美观得体； l 可接收48-860MHz的所有频道节目； l 该产品分4路（或8路或12路或16路），射频同时解调，输出音频信号、视频基带； 一、 技术指标 l 输入电平       4路在68 dB  8路在72 dB  12路在73 dB                           16路在75 dB以上 l 输入接口       标准公制F座 l 输入阻抗       4路在75  0hms   多路在70  0hms，不平衡 l 视频输出       1VP-P(PAL  D/K) l 微分增益       ≤6%  Max    l 微分相位       ≤6  Deg Max l 载噪比         46dB l 音频输出         600  0hms，不平衡 l 接收频率节器     48-860MHz， 8 MHz连续可调 l 谐波失真         1.5%  Max l 反射损耗         ＞14 dB          l 控制方式         手动或自动        l 作温度           -10-60℃ l 电源             AC220V/50Hz l 外形尺寸（mm）  标准1U机箱   二、 面板结构图 1、前面板 2、后面板 三、解调器接口说明：  1-通道／频道显示；2-              3-通道／频道选择键； 4-通道／频道增加；5-通道／频道减小；6-电源开关；7-220VAC电源； 8-保险丝；9- RS485数据信号输入；10--射频信号输入；11-视频信号输出； 12-音频信号输出；                                                          四、操作方法：先确定通道再确定频道，通道的排序是：V1、V2 ……V15 V16分别对应着1通道、2通道……15通道、16通道 在通道∕频道显示处通道的显示是：L01、L02、……L15、L16 在通道∕频道显示处频道的显示是：CH01、CH02……CH15、CH16 如5通道对应的是8频道其操作顺序如下： 1、 按通道∕频道按钮切换到通道，如果通道∕频道显示处是L02，那 么就按“﹢”按钮把通道显示增加到L05为止，如果通道∕频道显 示处是L09，那么就按“-”按钮把通道显示减小到L05为止，这样就 定位到5通道了 2、 按通道∕频道按钮切换到频道，如果通道∕频道显示处是CH02，那 么就按“﹢”按钮把频道显示增加到CH08为止，如果通道∕频道 显示处是CH09，那么就按“-”按钮把频道显示减小到CH08为止， 这样就定位到8频道了 五、注意事项： l 要输入合适的电平，信号太弱会产生雪花点干扰， l 信号太强易造成网状干扰成网状干扰或图像扭曲 l 使用本设备前请认真阅读设备说明书; l 严格按照规程安装调试； l 注意设备防水、防潮、小心轻放; l 请使用稳定AC220V电压供电； l 请安装合适高度，以免损坏、触电； l 设备出现故障，不要擅自打开，请与我公司售后服务部联系 六、解调器连线示意图

解 调 器 感谢您惠顾本公司宽频共缆一线通监控传输系列产品！ 多路音视频解调器是宽频共缆“一线通”监控传输系统中监控信号多路解调设备，采用PLL频率合成、I2C总线控制、进口一体化高频调谐等先进科学技术，可对每个音视频解调通道进行频道收索存贮，并具有掉电记忆功能，使通过同轴电缆传输的多路监控信号解调为标准的音视频信号。该解调器具有收索频率准确、解调稳定、边带特性严格、带外抑制度高等特性，非常适合多路音视频载波信号的解调。 其主要特点如下： l 频率收索准确、稳定，并具有掉电记忆功能；     l 进口一体化高频调谐器确保解调画质清晰； l I2C总线控制技术使控制方便简单，稳定可靠； l 轻触面板设计，操作简单，使用方便，美观得体； l 可接收48-860MHz的所有频道节目； l 该产品分4路（或8路或12路或16路），射频同时解调，输出音频信号、视频基带； 一、 技术指标 l 输入电平       4路在68 dB  8路在72 dB  12路在73 dB                           16路在75 dB以上 l 输入接口       标准公制F座 l 输入阻抗       4路在75  0hms   多路在70  0hms，不平衡 l 视频输出       1VP-P(PAL  D/K) l 微分增益       ≤6%  Max    l 微分相位       ≤6  Deg Max l 载噪比         46dB l 音频输出         600  0hms，不平衡 l 接收频率节器     48-860MHz， 8 MHz连续可调 l 谐波失真         1.5%  Max l 反射损耗         ＞14 dB          l 控制方式         手动或自动        l 作温度           -10-60℃ l 电源             AC220V/50Hz l 外形尺寸（mm）  标准1U机箱   二、 面板结构图 1、前面板 2、后面板 三、解调器接口说明：  1-通道／频道显示；2-              3-通道／频道选择键； 4-通道／频道增加；5-通道／频道减小；6-电源开关；7-220VAC电源； 8-保险丝；9- RS485数据信号输入；10--射频信号输入；11-视频信号输出； 12-音频信号输出；                                                          四、操作方法：先确定通道再确定频道，通道的排序是：V1、V2 ……V15 V16分别对应着1通道、2通道……15通道、16通道 在通道∕频道显示处通道的显示是：L01、L02、……L15、L16 在通道∕频道显示处频道的显示是：CH01、CH02……CH15、CH16 如5通道对应的是8频道其操作顺序如下： 1、 按通道∕频道按钮切换到通道，如果通道∕频道显示处是L02，那 么就按“﹢”按钮把通道显示增加到L05为止，如果通道∕频道显 示处是L09，那么就按“-”按钮把通道显示减小到L05为止，这样就 定位到5通道了 2、 按通道∕频道按钮切换到频道，如果通道∕频道显示处是CH02，那 么就按“﹢”按钮把频道显示增加到CH08为止，如果通道∕频道 显示处是CH09，那么就按“-”按钮把频道显示减小到CH08为止， 这样就定位到8频道了 五、注意事项： l 要输入合适的电平，信号太弱会产生雪花点干扰， l 信号太强易造成网状干扰成网状干扰或图像扭曲 l 使用本设备前请认真阅读设备说明书; l 严格按照规程安装调试； l 注意设备防水、防潮、小心轻放; l 请使用稳定AC220V电压供电； l 请安装合适高度，以免损坏、触电； l 设备出现故障，不要擅自打开，请与我公司售后服务部联系 六、解调器连线示意图

解 调 器 感谢您惠顾本公司宽频共缆一线通监控传输系列产品！ 多路音视频解调器是宽频共缆“一线通”监控传输系统中监控信号多路解调设备，采用PLL频率合成、I2C总线控制、进口一体化高频调谐等先进科学技术，可对每个音视频解调通道进行频道收索存贮，并具有掉电记忆功能，使通过同轴电缆传输的多路监控信号解调为标准的音视频信号。该解调器具有收索频率准确、解调稳定、边带特性严格、带外抑制度高等特性，非常适合多路音视频载波信号的解调。 其主要特点如下： l 频率收索准确、稳定，并具有掉电记忆功能；     l 进口一体化高频调谐器确保解调画质清晰； l I2C总线控制技术使控制方便简单，稳定可靠； l 轻触面板设计，操作简单，使用方便，美观得体； l 可接收48-860MHz的所有频道节目； l 该产品分4路（或8路或12路或16路），射频同时解调，输出音频信号、视频基带； 一、 技术指标 l 输入电平       4路在68 dB  8路在72 dB  12路在73 dB                           16路在75 dB以上 l 输入接口       标准公制F座 l 输入阻抗       4路在75  0hms   多路在70  0hms，不平衡 l 视频输出       1VP-P(PAL  D/K) l 微分增益       ≤6%  Max    l 微分相位       ≤6  Deg Max l 载噪比         46dB l 音频输出         600  0hms，不平衡 l 接收频率节器     48-860MHz， 8 MHz连续可调 l 谐波失真         1.5%  Max l 反射损耗         ＞14 dB          l 控制方式         手动或自动        l 作温度           -10-60℃ l 电源             AC220V/50Hz l 外形尺寸（mm）  标准1U机箱   二、 面板结构图 1、前面板 2、后面板 三、解调器接口说明：  1-通道／频道显示；2-              3-通道／频道选择键； 4-通道／频道增加；5-通道／频道减小；6-电源开关；7-220VAC电源； 8-保险丝；9- RS485数据信号输入；10--射频信号输入；11-视频信号输出； 12-音频信号输出；                                                          四、操作方法：先确定通道再确定频道，通道的排序是：V1、V2 ……V15 V16分别对应着1通道、2通道……15通道、16通道 在通道∕频道显示处通道的显示是：L01、L02、……L15、L16 在通道∕频道显示处频道的显示是：CH01、CH02……CH15、CH16 如5通道对应的是8频道其操作顺序如下： 1、 按通道∕频道按钮切换到通道，如果通道∕频道显示处是L02，那 么就按“﹢”按钮把通道显示增加到L05为止，如果通道∕频道显 示处是L09，那么就按“-”按钮把通道显示减小到L05为止，这样就 定位到5通道了 2、 按通道∕频道按钮切换到频道，如果通道∕频道显示处是CH02，那 么就按“﹢”按钮把频道显示增加到CH08为止，如果通道∕频道 显示处是CH09，那么就按“-”按钮把频道显示减小到CH08为止， 这样就定位到8频道了 五、注意事项： l 要输入合适的电平，信号太弱会产生雪花点干扰， l 信号太强易造成网状干扰成网状干扰或图像扭曲 l 使用本设备前请认真阅读设备说明书; l 严格按照规程安装调试； l 注意设备防水、防潮、小心轻放; l 请使用稳定AC220V电压供电； l 请安装合适高度，以免损坏、触电； l 设备出现故障，不要擅自打开，请与我公司售后服务部联系 六、解调器连线示意图

解 调 器 感谢您惠顾本公司宽频共缆一线通监控传输系列产品！ 多路音视频解调器是宽频共缆“一线通”监控传输系统中监控信号多路解调设备，采用PLL频率合成、I2C总线控制、进口一体化高频调谐等先进科学技术，可对每个音视频解调通道进行频道收索存贮，并具有掉电记忆功能，使通过同轴电缆传输的多路监控信号解调为标准的音视频信号。该解调器具有收索频率准确、解调稳定、边带特性严格、带外抑制度高等特性，非常适合多路音视频载波信号的解调。 其主要特点如下： l 频率收索准确、稳定，并具有掉电记忆功能；     l 进口一体化高频调谐器确保解调画质清晰； l I2C总线控制技术使控制方便简单，稳定可靠； l 轻触面板设计，操作简单，使用方便，美观得体； l 可接收48-860MHz的所有频道节目； l 该产品分4路（或8路或12路或16路），射频同时解调，输出音频信号、视频基带； 一、 技术指标 l 输入电平       4路在68 dB  8路在72 dB  12路在73 dB                           16路在75 dB以上 l 输入接口       标准公制F座 l 输入阻抗       4路在75  0hms   多路在70  0hms，不平衡 l 视频输出       1VP-P(PAL  D/K) l 微分增益       ≤6%  Max    l 微分相位       ≤6  Deg Max l 载噪比         46dB l 音频输出         600  0hms，不平衡 l 接收频率节器     48-860MHz， 8 MHz连续可调 l 谐波失真         1.5%  Max l 反射损耗         ＞14 dB          l 控制方式         手动或自动        l 作温度           -10-60℃ l 电源             AC220V/50Hz l 外形尺寸（mm）  标准1U机箱   二、 面板结构图 1、前面板 2、后面板 三、解调器接口说明：  1-通道／频道显示；2-              3-通道／频道选择键； 4-通道／频道增加；5-通道／频道减小；6-电源开关；7-220VAC电源； 8-保险丝；9- RS485数据信号输入；10--射频信号输入；11-视频信号输出； 12-音频信号输出；                                                          四、操作方法：先确定通道再确定频道，通道的排序是：V1、V2 ……V15 V16分别对应着1通道、2通道……15通道、16通道 在通道∕频道显示处通道的显示是：L01、L02、……L15、L16 在通道∕频道显示处频道的显示是：CH01、CH02……CH15、CH16 如5通道对应的是8频道其操作顺序如下： 1、 按通道∕频道按钮切换到通道，如果通道∕频道显示处是L02，那 么就按“﹢”按钮把通道显示增加到L05为止，如果通道∕频道显 示处是L09，那么就按“-”按钮把通道显示减小到L05为止，这样就 定位到5通道了 2、 按通道∕频道按钮切换到频道，如果通道∕频道显示处是CH02，那 么就按“﹢”按钮把频道显示增加到CH08为止，如果通道∕频道 显示处是CH09，那么就按“-”按钮把频道显示减小到CH08为止， 这样就定位到8频道了 五、注意事项： l 要输入合适的电平，信号太弱会产生雪花点干扰， l 信号太强易造成网状干扰成网状干扰或图像扭曲 l 使用本设备前请认真阅读设备说明书; l 严格按照规程安装调试； l 注意设备防水、防潮、小心轻放; l 请使用稳定AC220V电压供电； l 请安装合适高度，以免损坏、触电； l 设备出现故障，不要擅自打开，请与我公司售后服务部联系 六、解调器连线示意图

YF-R601D捷变频音视频解调器是宽频共缆“一线通”电视监控传输系统中监控信号专用解调设备，可将共缆传输回至监控中心的任意频道解调还原成AV信号，输出给硬盘录像或矩阵控制器等切换显示设备。该设备采用PLL频率合成、I?C总线控制、日本一体化高频头等先进科学技术，40—860MHz连续可调，内置按键式设计、LED数码管频道显示，可对每个视频解调通道进行频道搜索存贮，并具有掉电记忆功能，该解调器具有搜索频率准确、解调稳定、边带特性严格、灵敏度高等特性，适合宽频共缆监控信号的单路AV解调。防雨一体化结构设计,既适合室外壁挂安装,也适合室内安装

D1网络服务器 BTN-1104/2104/4104 主要特点： D1格式，每秒25帧活动视频，兼容HALF-D1，CIF格式 内嵌Web Server, 全面支持IE监视、配置、升级 软件支持远程升级 Internet上双向音频实时传输 支持抓拍、本地录像 支持I/O接口连接其他外设 支持RS485接口，支持远程云台虫豸 动态检测支持（可设区域和灵敏度） 管理者可以用密码控制使用者的权限，具有三层密码防护
