【学校概况及基本要求】

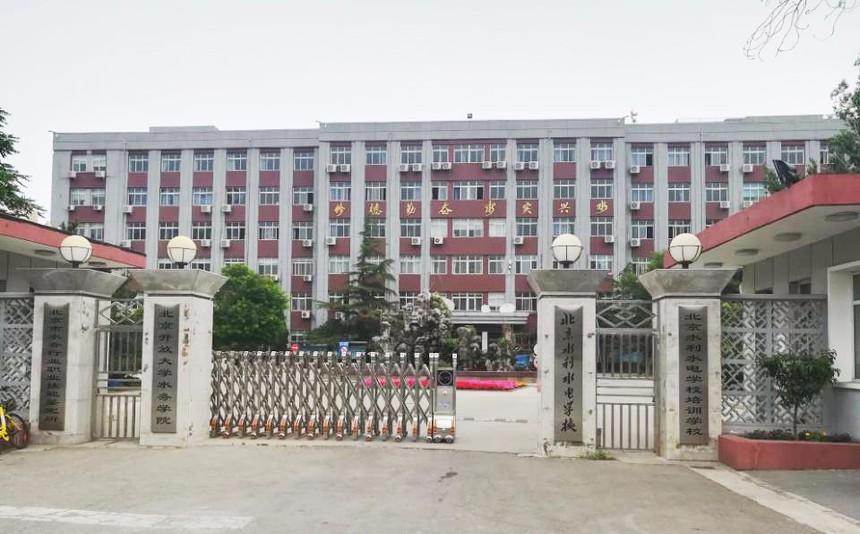

北京水利水电学校是国家级重点中职学校。1953年中央燃料工业部创建北京水力发电学校。现在北京水利水电学校在原北京水力发电学校校址上，隶属于北京市水务局，是北京市唯一一所水务类中等职业学校。学校位于北京市朝阳区定福庄东里1号，占地面积73亩，建筑面积4万平方米，现有基础和专业实验室13个，计算机房4个，多媒体教室16个，电子阅览室1个，专业教室3个，多个实习实训场所，能满足各专业教学要求。

目前学校多功能厅计划安装专业音响扩声系统，学校三层多功能厅长度约25米，宽度约23米，高度约7米，舞台面积约50平方米，平时场地主要做室内羽毛球运动场使用，集体活动的时候要求该区域内的音响系统可以满足会议扩声，KTV演唱需求。

【方案设计】

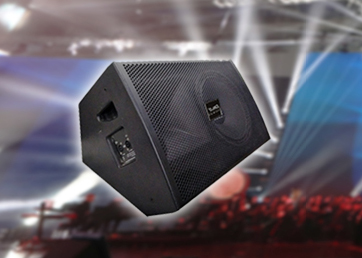

根据学校的功能需求，舞台上设计Gmtd金迈视讯返听音箱GM-PV200F，由5台Gmtd专业功放GM-9400G负载，较好的满足舞台上人员声音的获取感知需求。

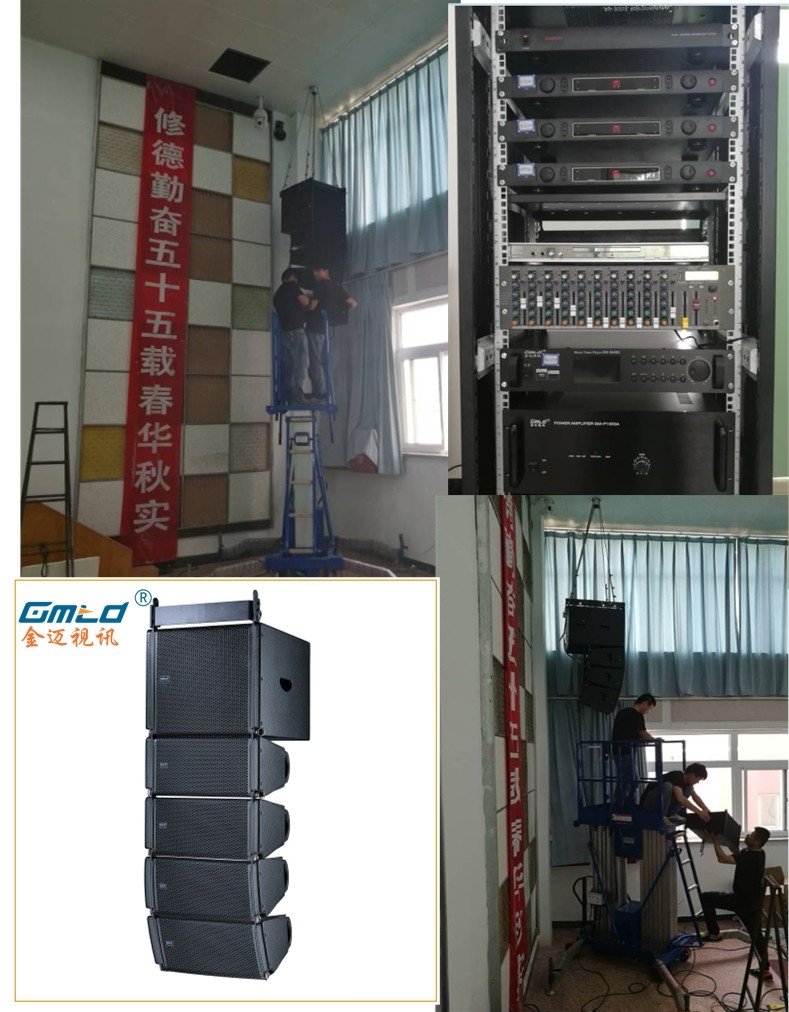

       在舞台两侧分别壁挂一组Gmtd线阵列音箱。每组阵列由4只双8寸线性阵列音箱Y208X和1只单18寸超低音音箱Y2818 ，由5台专业功放D850负载，以上功放配置均满足：无源扬声器系统功放配置规则，功率放大器的标称输出功率（RMS）大于对应的音箱标称功率（RMS）1.2倍以上的原则。

● 扬声器布置原则

1）.保证利用扬声器的指向特性来覆盖活动区域、观众席区域，同时能够覆盖全场，所有听众接收到均匀的声能；

2）.扬声器的安装位置避免声反馈和产生回声干扰以提高传声增益和克服声缺陷；

3）.扩声得到自然的效果（保持声像一致性）；

4）.扬声器的位置在建筑上是合理的；

5）.扬声器的重量符合吊挂点承载的要求。

● 音源布置原则

根据学校提出的需求，该音箱扩声系统需要Gmtd提供4套一拖二手持话筒，留出2套备用话筒；另外配置可在线更新曲库的点歌机一台D80，另外预留外设音源接口4路，以满足多功能厅内会议，唱歌，音乐欣赏，比赛扩声等多种需求。

● 周边设备布置原则

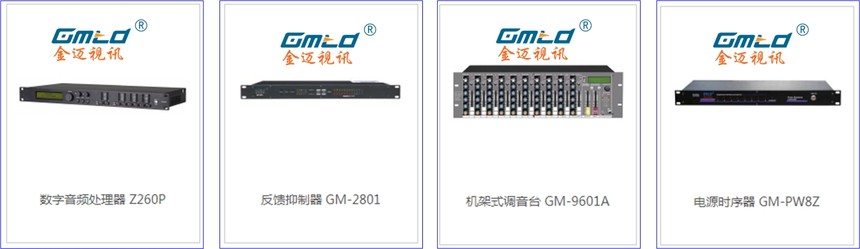

系统内配置Gmtd数字音频处理器Z260P、反馈抑制器GM-2801、电源时序器GM-PW8Z、以及12路机架式调音台GM-9601A，以上设备的选用既满足了系统的使用需求，又最大程度的降低了造价成本，并且取得了优良的效果。

【系统主要功能】

● 羽毛球比赛场地扩声：

学校在该区域进行羽毛球或者室内运动会时，该系统可作为活动主持人的音频扩声系统使用，且话筒可提供给裁判员，啦啦队等人使用。

● 师生娱乐扩声：

为了满足广大师生的娱乐需求，为师生提供丰富多彩的课余生活，或者学校的活动彩排等均可在该区域举行，并将准确传达声音细节，高度还原人声。

● 学术讲座/会议扩声：

系统建设时，考虑到学校集体大会的需求，在舞台上预留了Gmtd有线话筒，返听音箱，场地区域内的线阵列音箱具备对声音准确的解析能力、清晰的高频响应和强劲的低频动态，独特的结构设计、精选的电子元器件和完善齐备的保护电路，使得该系统在长时间使用时依然具备稳定性和高音质。

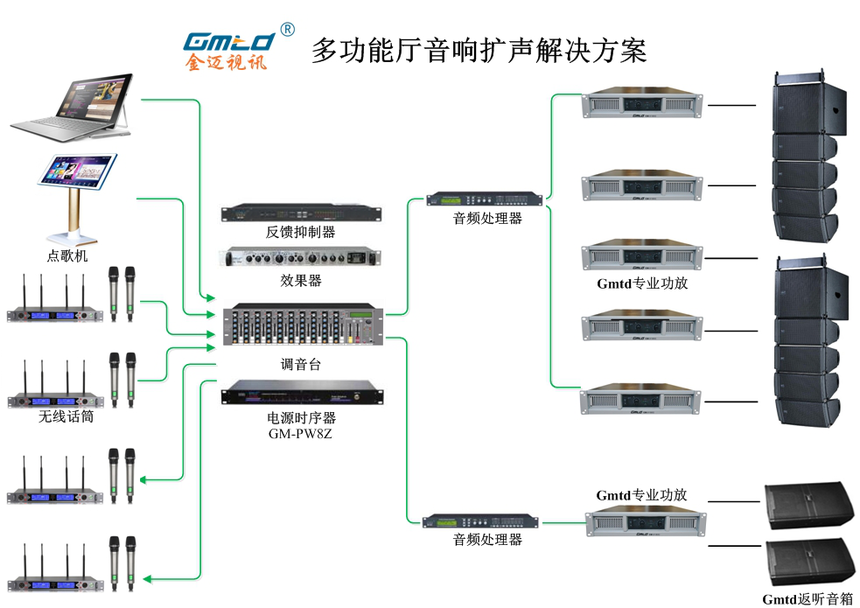

【系统拓扑图】
